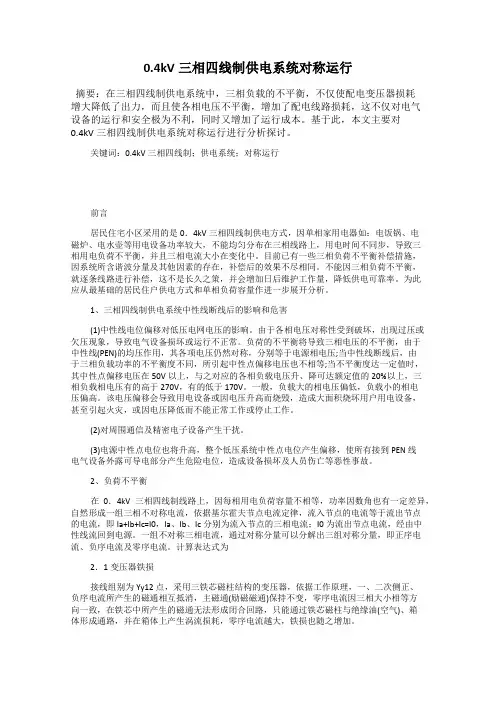

0.4kV三相四线制供电系统对称运行摘要:在三相四线制供电系统中,三相负载的不平衡,不仅使配电变压器损耗增大降低了出力,而且使各相电压不平衡,增加了配电线路损耗,这不仅对电气设备的运行和安全极为不利,同时又增加了运行成本。
基于此,本文主要对0.4kV三相四线制供电系统对称运行进行分析探讨。
关键词:0.4kV三相四线制;供电系统;对称运行前言居民住宅小区采用的是0.4kV三相四线制供电方式,因单相家用电器如:电饭锅、电磁炉、电水壶等用电设备功率较大,不能均匀分布在三相线路上,用电时间不同步,导致三相用电负荷不平衡,并且三相电流大小在变化中。
目前已有一些三相负荷不平衡补偿措施,因系统所含谐波分量及其他因素的存在,补偿后的效果不尽相同。
不能因三相负荷不平衡,就逐条线路进行补偿,这不是长久之策,并会增加日后维护工作量,降低供电可靠率。
为此应从最基础的居民住户供电方式和单相负荷容量作进一步展开分析。
1、三相四线制供电系统中性线断线后的影响和危害(1)中性线电位偏移对低压电网电压的影响。
由于各相电压对称性受到破坏,出现过压或欠压现象,导致电气设备损坏或运行不正常。
负荷的不平衡将导致三相电压的不平衡,由于中性线(PEN)的均压作用,其各项电压仍然对称,分别等于电源相电压;当中性线断线后,由于三相负载功率的不平衡度不同,所引起中性点偏移电压也不相等;当不平衡度达一定值时,其中性点偏移电压在50V以上,与之对应的各相负载电压升、降可达额定值的20%以上,三相负载相电压有的高于270V,有的低于170V。
一般,负载大的相电压偏低,负载小的相电压偏高。
该电压偏移会导致用电设备或因电压升高而烧毁,造成大面积烧坏用户用电设备,甚至引起火灾,或因电压降低而不能正常工作或停止工作。
(2)对周围通信及精密电子设备产生干扰。
(3)电源中性点电位也将升高,整个低压系统中性点电位产生偏移,使所有接到PEN线电气设备外露可导电部分产生危险电位,造成设备损坏及人员伤亡等恶性事故。

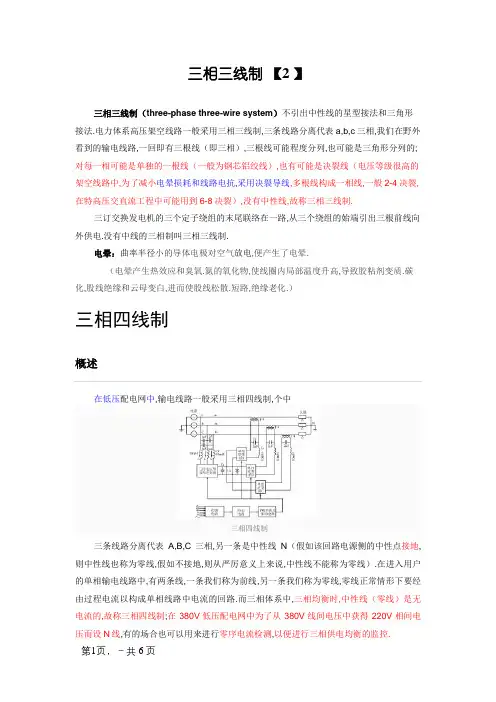

三相三线制【2 】三相三线制(three-phase three-wire system)不引出中性线的星型接法和三角形接法.电力体系高压架空线路一般采用三相三线制,三条线路分离代表a,b,c三相,我们在野外看到的输电线路,一回即有三根线(即三相),三根线可能程度分列,也可能是三角形分列的;对每一相可能是单独的一根线(一般为钢芯铝绞线),也有可能是决裂线(电压等级很高的架空线路中,为了减小电晕损耗和线路电抗,采用决裂导线,多根线构成一相线,一般2-4决裂,在特高压交直流工程中可能用到6-8决裂),没有中性线,故称三相三线制.三订交换发电机的三个定子绕组的末尾联络在一路,从三个绕组的始端引出三根前线向外供电.没有中线的三相制叫三相三线制.电晕:曲率半径小的导体电极对空气放电,便产生了电晕.(电晕产生热效应和臭氧.氮的氧化物,使线圈内局部温度升高,导致胶粘剂变质.碳化,股线绝缘和云母变白,进而使股线松散.短路,绝缘老化.)三相四线制概述在低压配电网中,输电线路一般采用三相四线制,个中三相四线制三条线路分离代表A,B,C三相,另一条是中性线N(假如该回路电源侧的中性点接地,则中性线也称为零线,假如不接地,则从严厉意义上来说,中性线不能称为零线).在进入用户的单相输电线路中,有两条线,一条我们称为前线,另一条我们称为零线,零线正常情形下要经由过程电流以构成单相线路中电流的回路.而三相体系中,三相均衡时,中性线(零线)是无电流的,故称三相四线制;在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线,有的场合也可以用来进行零序电流检测,以便进行三相供电均衡的监控.不论N线照样PE线,在用户侧都要采用反复接地,以进步靠得住性.但是,反复接地只是反复接地,它只能在接地点或接近接地的地位接到一路,但毫不表明可以在随意率性地位特殊是户内可以接到一路.这一点必定要切记,也要留意你的同伙是否有所违背!!N和PE线运用中最好运用标准.规范的导线色彩:A相用黄色,B相用绿色,C相用红色,N线用蓝色或者黑色,PE线用黄绿双色.三相五线制是指A.B.C.N和PE线,个中,PE线是破坏地线,也叫安全线,是专门用于接到诸如装备外壳等保证用电安全之用的.PE线在供电变压器侧和N线接到一路,但进入用户侧后毫不能当作零线运用,不然,产生凌乱后就与三相四线制无异了.但是,因为这种凌乱轻易让人损掉小心,可能在现实中加倍轻易产生触电变乱.如今平易近用室庐供电已经划定要运用三相五线制,假如你的不是,可以请求整改.为了安全,要斩钉截铁地请求运用三相五线制!三相五线制简介三相五线制三相三相五线制五线制包括三相电的三个相线(A.B.C线).中性线(N线);以及地线(PE线).中性线(N线)就是零线.三相负载对称时,三相线路流入中性线的电流矢量和为零,但对于单独的一相来讲,电流不为零.三相负载不对称时,中性线的电流矢量和不为零,会产生对地电压.三相五线制三相五线制分为TT接地方法和TN接地方法,个中TN又具体分为TN-S,TN-C,TN-C-S三种方法.TT接地方法:第一个字母T表示电源中性点接地,第二个T是装备金属外壳接地,这种办法高压体系广泛采用,低压体系中有大容量用电器时不宜采用.TN-S接地方法:字母S代表N与PE离开,装备金属外壳与PE相连,装备中性点与N相连.其长处是PE中没有电流,故装备金属外壳对地电位为零.重要用于数据处理,周详检测,高层建筑的供电体系.TN-C接地方法:字母C表示N与PE归并成为PEN,现实上是四线制供电方法.装备中性点和金属外壳都和N相连.因为N正常时流畅三相不均衡电流协调波电流,故装备金属外壳正常对地有必定电压,平日用于一般供电场所.TN-C-S接地方法:一部分N与PE离开,是四线半制供电方法.运用于情形较差的场所.当N和PE离开后不许可再归并.中国划定,平易近用供电线路相线之间的电压(即线电压)为380V,相线和地线或中性线之间的电压(即相电压)均为220V.进户线一般采用单相二线制,即三个相线中的随意率性一相和中性线(作零线).如遇大功率用电器,需自行设置接地线.三相五线制标准导线色彩为:A线黄色,B线绿色,C线红色,N线淡蓝色,PE线黄绿色.1.电感:电感(inductance of an idealinductor)是闭合回路的一种属性,是一个物理量.当线圈经由过程电流后,在线圈中形成磁场感应,感应磁场又会产生感应电流来抵制经由过程线圈中的电流.这种电流与线圈的互相感化关系称为电的感抗,也就是电感,单位是“亨利(H)”,自感当线圈中有电流畅过时,线圈的四周就会产生磁场.当线圈中电流产生变化时,其四周的磁场也产生响应的变化,此变化的磁场可使线圈自身产生感应电动势(感生电动势)(电动势用以表示有源元件幻想电源的端电压),这就是自感.互感两个电感线圈互相接近时,一个电感线圈的磁场变化将影响另一个电感线圈,这种影响就是互感.互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度,运用此道理制成的元件叫做互感器.互感器(instrument transformer)又称为仪用变压器,是电流互感器和电压互感器的统称.能将高电压变成低电压.大电流变成小电流,用于量测或破坏体系.其功效主如果将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量内心.破坏装备及主动掌握装备的标准化.小型化.同时互感器还可用来离隔高电压体系,以保证人身和装备的安全.互感器与变压器的差别:道理上根本一样的,不过互感器根本都是有隔离感化的,变压器不满是,功效上变压器是其能量变换感化的,重要运用在输送电和供配电方面,工场也有临盆或实验用调压变压器,而互感器主如果测量.计量用的,用于监督.计费及为二次掌握供给旌旗灯号用,变压器的规格一般是按照国标的等级的,种类比较多,互感器一次电压也是一样的,不过电流互感器会有绝缘等级的请求,二次侧,常用的,电压互感器有100V.220V的,电流有5A,和1A的2.电容:电容器,平日简称其容纳电荷的本领为电容,用字母C表示.界说1:电容器,顾名思义,是‘装电的容器’,是一种容纳电荷的器件.电容器是电子装备中大量运用的电子元件之一,广泛运用于电路中的隔纵贯交,耦合,旁路,滤波,调谐回路, 能量转换,掌握等方面.界说2:电容器,任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器.电容与电容器不同.电容为根本物理量,用字母C表示,单位为法拉,符号F.电容的感化:1)旁路旁路电容是为本地器件供给能量的储能器件,它能使稳压器的输出平均化,下降负载需求.就像小型可充电电池一样,旁路电容可以或许被充电,并向器件进行放电.为尽量削减阻抗,旁路电容要尽量接近负载器件的供电电源管脚和地管脚.这可以或许很好地防止输入值过大而导致的地电位举高和噪声.地电位是地衔接处在经由过程大电流毛刺时的电压降.2)去耦去耦,又称解耦.从电路来说, 老是可以区分为驱动的源和被驱动的负载.假如负载电容比较大, 驱动电路要把电容充电.放电, 才能完成旌旗灯号的跳变,在上升沿比较峻峭的时刻, 电流比较大, 如许驱动的电流就会接收很大的电源电流,因为电路中的电感,电阻(特殊是芯片管脚上的电感,会产生反弹),这种电流相对于正常情形来说现实上就是一种噪声,会影响前级的正常工作,这就是所谓的“耦合”.去耦电容就是起到一个“电池”的感化,知足驱动电路电流的变化,避免互相间的耦合干扰,在电路中进一步减小电源与参考地之间的高频干扰阻抗.将旁路电容和去藕电容联合起来将更轻易懂得.旁路电容现实也是去耦合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声进步一条低阻抗泄防门路.高频旁路电容一般比较小,根据谐振频率一般取0.1μF.0.01μF 等;而去耦合电容的容量一般较大,可能是10μF 或者更大,根据电路中散布参数.以及驱动电流的变化大小来肯定.旁路是把输入旌旗灯号中的干扰作为滤除对象,而去耦是把输出旌旗灯号的干扰作为滤除对象,防止干扰旌旗灯号返回电源.这应当是他们的本质差别.3)滤波从理论上(即假设电容为纯电容)说,电容越大,阻抗越小,经由过程的频率也越高.但现实上超过1μF 的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大.有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频.电容的感化就是通高阻低,通高频阻低频.电容越大低频越轻易经由过程.具体用在滤波中,大电容(1000μF)滤低频,小电容(20pF)滤高频.曾有网友形象地将滤波电容比作“水塘”.因为电容的两头电压不会突变,由此可知,旌旗灯号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的参加或蒸发而引起水量的变化.它把电压的变动转化为电流的变化,频率越高,峰值电流就越大,从而缓冲了电压.滤波就是充电,放电的进程.4)储能储能型电容器经由过程整流器收集电荷,并将存储的能量经由过程变换器引线传送至电源的输出端.电压额定值为40~450VDC.电容值在220~150 000μF 之间的铝电解电容器(如EPCOS 公司的 B43504 或B43505)是较为常用的.根据不同的电源请求,器件有时会采用串联.并联或其组合的情势, 对于功率级超过10KW 的电源,平日采用体积较大的罐形螺旋端子电容器.3.阻抗:在具有电阻.电感和电容的电路里,对交换电所起的阻碍感化叫做阻抗.阻抗常用Z表示,是一个复数,实部称为电阻,虚部称为电抗,个中电容在电路中对交换电所起的阻碍感化称为容抗 ,电感在电路中对交换电所起的阻碍感化称为感抗,电容和电感在电路中对交换电引起的阻碍感化总称为电抗. 阻抗的单位是欧.阻(resistance)是对能量的消费,而抗(reactance)是对能量的保存.。

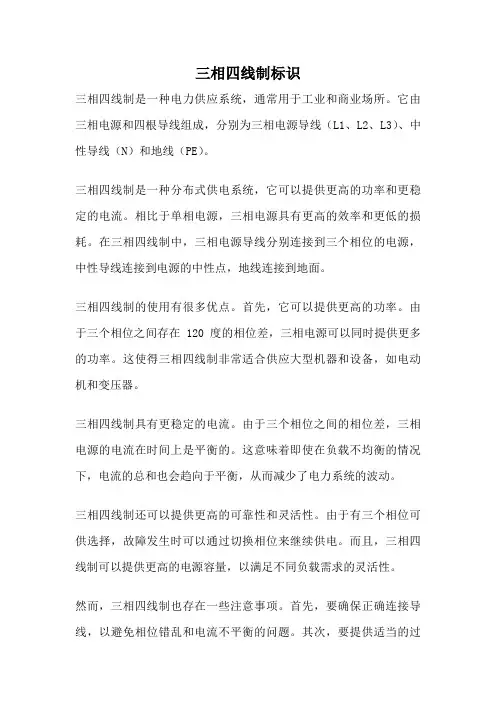

三相四线制标识三相四线制是一种电力供应系统,通常用于工业和商业场所。
它由三相电源和四根导线组成,分别为三相电源导线(L1、L2、L3)、中性导线(N)和地线(PE)。
三相四线制是一种分布式供电系统,它可以提供更高的功率和更稳定的电流。
相比于单相电源,三相电源具有更高的效率和更低的损耗。
在三相四线制中,三相电源导线分别连接到三个相位的电源,中性导线连接到电源的中性点,地线连接到地面。
三相四线制的使用有很多优点。
首先,它可以提供更高的功率。
由于三个相位之间存在120度的相位差,三相电源可以同时提供更多的功率。
这使得三相四线制非常适合供应大型机器和设备,如电动机和变压器。
三相四线制具有更稳定的电流。
由于三个相位之间的相位差,三相电源的电流在时间上是平衡的。
这意味着即使在负载不均衡的情况下,电流的总和也会趋向于平衡,从而减少了电力系统的波动。
三相四线制还可以提供更高的可靠性和灵活性。
由于有三个相位可供选择,故障发生时可以通过切换相位来继续供电。
而且,三相四线制可以提供更高的电源容量,以满足不同负载需求的灵活性。
然而,三相四线制也存在一些注意事项。
首先,要确保正确连接导线,以避免相位错乱和电流不平衡的问题。
其次,要提供适当的过载保护装置,以防止电流过载和短路。
此外,还需要定期检查和维护电力设备,以确保其运行正常。
三相四线制是一种高效稳定的电力供应系统,广泛应用于工业和商业领域。
它通过提供更高的功率和更稳定的电流,满足了大型机器和设备的需求。
然而,在使用三相四线制时,需要注意正确连接导线和提供适当的保护装置,以确保其安全可靠的运行。

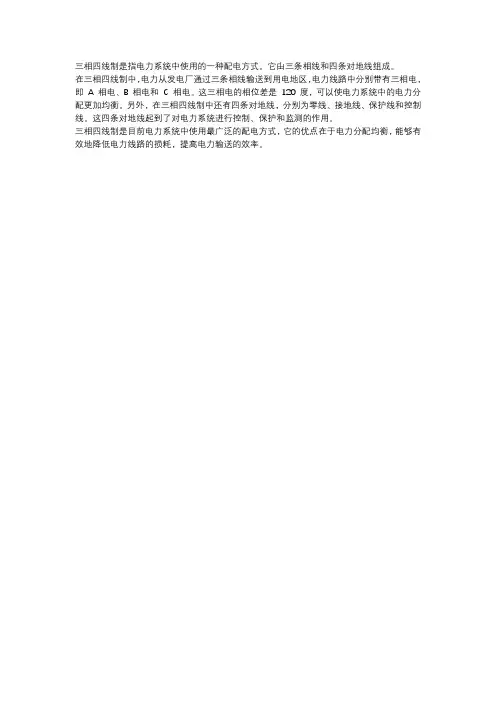

三相四线制是指电力系统中使用的一种配电方式。
它由三条相线和四条对地线组成。
在三相四线制中,电力从发电厂通过三条相线输送到用电地区,电力线路中分别带有三相电,即A 相电、B 相电和C 相电。
这三相电的相位差是120 度,可以使电力系统中的电力分配更加均衡。
另外,在三相四线制中还有四条对地线,分别为零线、接地线、保护线和控制线。
这四条对地线起到了对电力系统进行控制、保护和监测的作用。
三相四线制是目前电力系统中使用最广泛的配电方式,它的优点在于电力分配均衡,能够有效地降低电力线路的损耗,提高电力输送的效率。

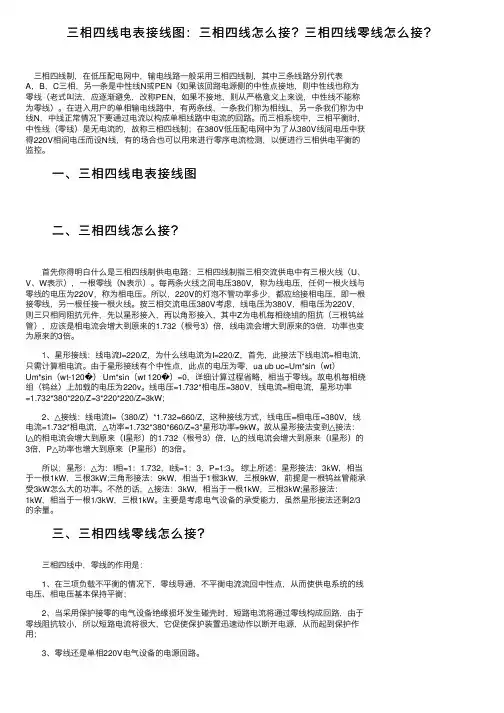

三相四线电表接线图:三相四线怎么接?三相四线零线怎么接? 三相四线制,在低压配电⽹中,输电线路⼀般采⽤三相四线制,其中三条线路分别代表A,B,C三相,另⼀条是中性线N或PEN(如果该回路电源侧的中性点接地,则中性线也称为零线(⽼式叫法,应逐渐避免,改称PEN,如果不接地,则从严格意义上来说,中性线不能称为零线)。
在进⼊⽤户的单相输电线路中,有两条线,⼀条我们称为相线L,另⼀条我们称为中线N,中线正常情况下要通过电流以构成单相线路中电流的回路。
⽽三相系统中,三相平衡时,中性线(零线)是⽆电流的,故称三相四线制;在380V低压配电⽹中为了从380V线间电压中获得220V相间电压⽽设N线,有的场合也可以⽤来进⾏零序电流检测,以便进⾏三相供电平衡的监控。
⼀、三相四线电表接线图 ⼆、三相四线怎么接? ⾸先你得明⽩什么是三相四线制供电电路:三相四线制指三相交流供电中有三根⽕线(U、V、W表⽰),⼀根零线(N表⽰)。
每两条⽕线之间电压380V,称为线电压,任何⼀根⽕线与零线的电压为220V,称为相电压。
所以,220V的灯泡不管功率多少,都应给接相电压,即⼀根接零线,另⼀根任接⼀根⽕线。
按三相交流电压380V考虑,线电压为380V,相电压为220V,则三只相同阻抗元件,先以星形接⼊,再以⾓形接⼊,其中Z为电机每相绕组的阻抗(三根钨丝管),应该是相电流会增⼤到原来的1.732(根号3)倍,线电流会增⼤到原来的3倍,功率也变为原来的3倍。
1、星形接线:线电流I=220/Z,为什么线电流为I=220/Z,⾸先,此接法下线电流=相电流,只需计算相电流。
由于星形接线有个中性点,此点的电压为零,ua ub uc=Um*sin(wt)Um*sin(wt-120�) Um*sin(wt 120�)=0,详细计算过程省略,相当于零线。
故电机每相绕组(钨丝)上加载的电压为220v。
线电压=1.732*相电压=380V,线电流=相电流,星形功率=1.732*380*220/Z=3*220*220/Z=3kW; 2、△接线:线电流I=(380/Z)*1.732=660/Z,这种接线⽅式,线电压=相电压=380V,线电流=1.732*相电流,△功率=1.732*380*660/Z=3*星形功率=9kW。

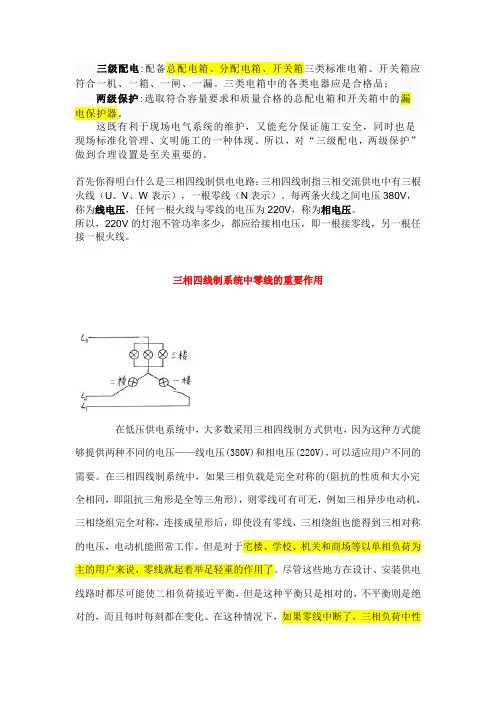

三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。
开关箱应符合一机、一箱、一闸、一漏。
三类电箱中的各类电器应是合格品;两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。
这既有利于现场电气系统的维护,又能充分保证施工安全,同时也是现场标准化管理、文明施工的一种体现。
所以,对“三级配电,两级保护”做到合理设置是至关重要的。
首先你得明白什么是三相四线制供电电路:三相四线制指三相交流供电中有三根火线(U、V、W表示),一根零线(N表示)。
每两条火线之间电压380V,称为线电压,任何一根火线与零线的电压为220V,称为相电压。
所以,220V的灯泡不管功率多少,都应给接相电压,即一根接零线,另一根任接一根火线。
三相四线制系统中零线的重要作用在低压供电系统中,大多数采用三相四线制方式供电,因为这种方式能够提供两种不同的电压——线电压(380V)和相电压(220V),可以适应用户不同的需要。
在三相四线制系统中,如果三相负载是完全对称的(阻抗的性质和大小完全相同,即阻抗三角形是全等三角形),则零线可有可无,例如三相异步电动机,三相绕组完全对称,连接成星形后,即使没有零线,三相绕组也能得到三相对称的电压,电动机能照常工作。
但是对于宅楼、学校、机关和商场等以单相负荷为主的用户来说,零线就起着举足轻重的作用了。
尽管这些地方在设计、安装供电线路时都尽可能使二相负荷接近平衡,但是这种平衡只是相对的,不平衡则是绝对的,而且每时每刻都在变化。
在这种情况下,如果零线中断了,三相负荷中性点电位就要发生位移了。
中性点电位位移的直接后果就是三相电压不平衡了,有的相电压可能大大超过电器的额定电压(在极端情况下会接近380V),轻则烧毁电器,重则引起火灾等重大事故;而有的相电压大大低于电器的额定电压(在极端情况下会接近0V),轻则使电器无法工作,重则也会烧毁电器(因为电压过低,空调、冰箱和洗衣机等设备中的电动机无法起动,时间长了也会烧毁)。

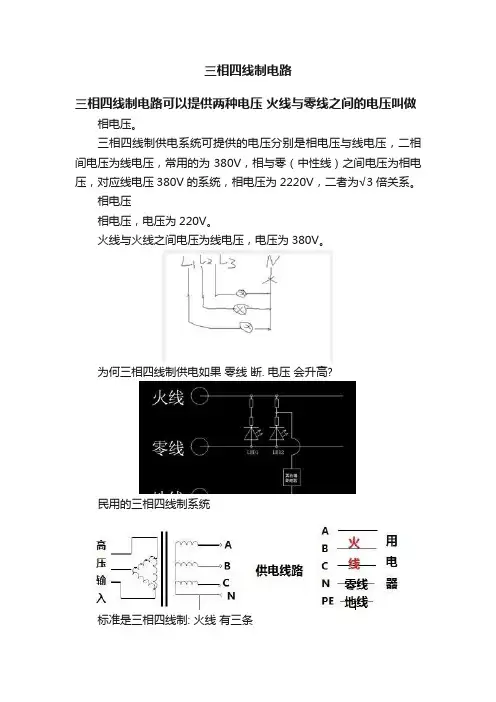

三相四线制电路
三相四线制电路可以提供两种电压火线与零线之间的电压叫做相电压。
三相四线制供电系统可提供的电压分别是相电压与线电压,二相间电压为线电压,常用的为380V,相与零(中性线)之间电压为相电压,对应线电压380V的系统,相电压为2220V,二者为√3倍关系。
相电压
相电压,电压为220V。
火线与火线之间电压为线电压,电压为380V。
为何三相四线制供电如果零线断. 电压会升高?
民用的三相四线制系统
标准是三相四线制: 火线有三条
火线,地线与零线 _ 火线零线地线怎么接? 火线零线地线
三相四线制如何区分零线火线 ?
三相四线制供电系统中零线的主要作用。
TN-STN-S系统在总电网中N线和PE线是分开,但是在电源发生器是连接的,并且接地。
故障电流通过PE线来传导。
除具有TN-C系统的优点外,由于正常时PE线不通过负荷电流,故与PE线相连的电气设备金属外壳在电气正常运行时不带电,所以适用于数据处理和精密电子仪器设备的供电,也可用于爆炸危险环境中。
在民用建筑内部、家用电器等都有单独接地触点的插头。
采用TN-S供电既方便又安全。
TN-S系统适用于内部设有变电所的建筑物。
因为在有变电所的建筑物内为TT系统分开设置在电位上互不影响的系统接地和保护接地是比较麻烦的。
即使将变电所中性线的系统接地用绝缘导体引出另打单独的接地极,但它和与保护接地PE线连通的户外地下金属管道间的距离常难满足要求。
而在此建筑物内如采用TN-C-S系统时,其前段PEN线上中性线电流产生的电压降将在建筑物内导致电位差而引起不良后果,例如对信息技术设备的干扰。
因此在设有变电所的建筑物内接地系统的最佳选择是TN-S系统,特别是在爆炸危险场所,为避免电火花的发生,更宜采用TN-S系统。
1保护措施在TN-S电网中,通常使用小于10平方毫米截面积的中性线和保护接地线来连接放在设备的。
所允许采用的保护装置是:—过流保护装置,例如:熔断保险丝。
设置安全装置:线路保护开关。
—故障电流保护保护装置,例如:FI保护开关。
2适用范围内部设有变电所的建筑物。
因为在有变电所的建筑物内为TT系统分开设置在电位上互不影响的系统接地和保护接地是比较麻烦的。
即使将变电所中性线的系统接地用绝缘导体引出另打单独的接地极,但它和与保护接地PE线连通的户外地下金属管道间的距离常难满足要求。
而在此建筑物内如采用TN-C-S系统时,其前段PEN线上中性线电流产生的电压降将在建筑物内导致电位差而引起不良后果,例如对信息技术设备的干扰。
因此在设有变电所的建筑物内接地系统的最佳选择是TN-S系统,特别是在爆炸危险场所,为避免电火花的发生,更宜采用TN-S系统。

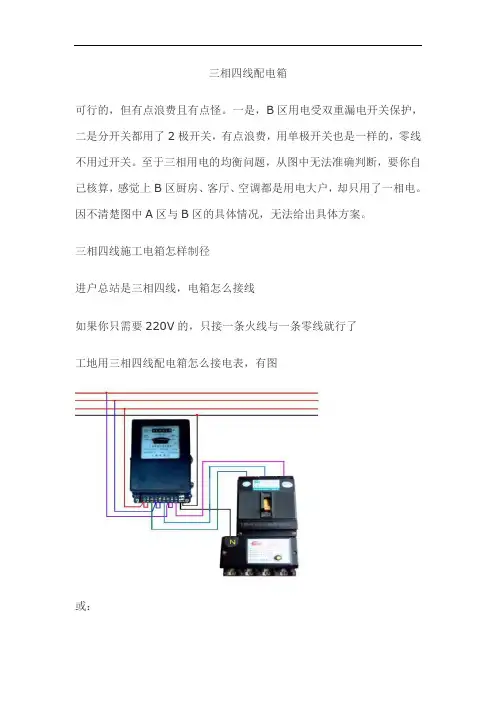

三相四线配电箱 可行的,但有点浪费且有点怪。一是,B区用电受双重漏电开关保护,二是分开关都用了2极开关,有点浪费,用单极开关也是一样的,零线不用过开关。至于三相用电的均衡问题,从图中无法准确判断,要你自己核算,感觉上B区厨房、客厅、空调都是用电大户,却只用了一相电。因不清楚图中A区与B区的具体情况,无法给出具体方案。
三相四线施工电箱怎样制径 进户总站是三相四线,电箱怎么接线 如果你只需要220V的,只接一条火线与一条零线就行了 工地用三相四线配电箱怎么接电表,有图
或: 配电柜是三相四线制,我的线是三相五线制,零线和地线怎么接
电柜是三相四线制,相线分别相接,零线接电柜的中性线,等于你的线只有地线没地方接,地线没必要输到这里,在使用的工作面,就地接地就可以,真心在帮你期待采纳,
三相四线闸刀开关倒顺到三相四线电表箱的接线法。怎样接?求解答。 闸刀出线接倒顺开关就可以,接线如图: 三相四线配电箱零线和地线应该怎么接,接在一起吗?我在工地上有一个电箱这样接到,用220v电老是跳闸
三相四线是TN-C系统, 第一个配电箱内地线排和零线排连接在一起, 以后的配电箱两者必须严格分开, 绝对不能再接在一起了, 并且N线也不能做重复接地。
三相四线插入式分电箱,,学名叫啥,求施工图解,谢谢! 这个就叫配电箱。 配电箱是数据上的海量参数,一般是构成低压林按电气接线,要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属 柜中或屏幅上,构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。
配电箱的用途:合理的分配电能,方便对电路的开合操作。有较高的安全防护等级,能直观的显示电路的导通状态。
分类 常用的配电箱有木制和金属制两种,因为金属配电箱防护等级要高一些,所以还是金属的用的比较多。
按结构特征和用途分类: (1)固定面板式开关柜,常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。
什么是三相四线制供电?

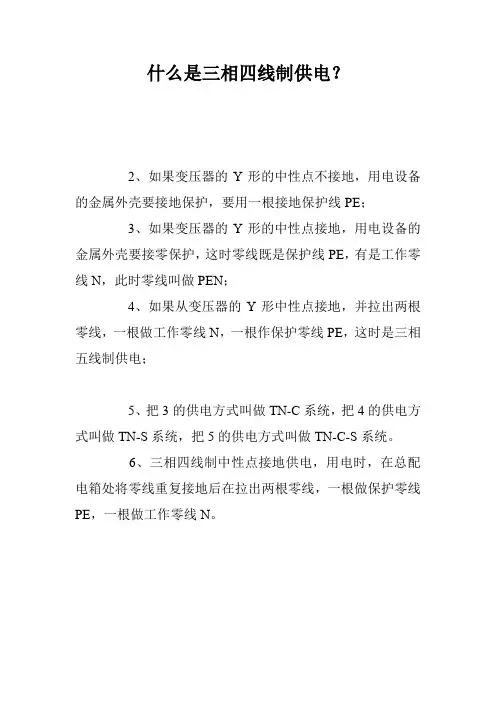

2、如果变压器的Y形的中性点不接地,用电设备的金属外壳要接地保护,要用一根接地保护线PE;
3、如果变压器的Y形的中性点接地,用电设备的金属外壳要接零保护,这时零线既是保护线PE,有是工作零线N,此时零线叫做PEN;
4、如果从变压器的Y形中性点接地,并拉出两根零线,一根做工作零线N,一根作保护零线PE,这时是三相五线制供电;
5、把3的供电方式叫做TN-C系统,把4的供电方式叫做TN-S系统,把5的供电方式叫做TN-C-S系统。
6、三相四线制中性点接地供电,用电时,在总配电箱处将零线重复接地后在拉出两根零线,一根做保护零线PE,一根做工作零线N。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.

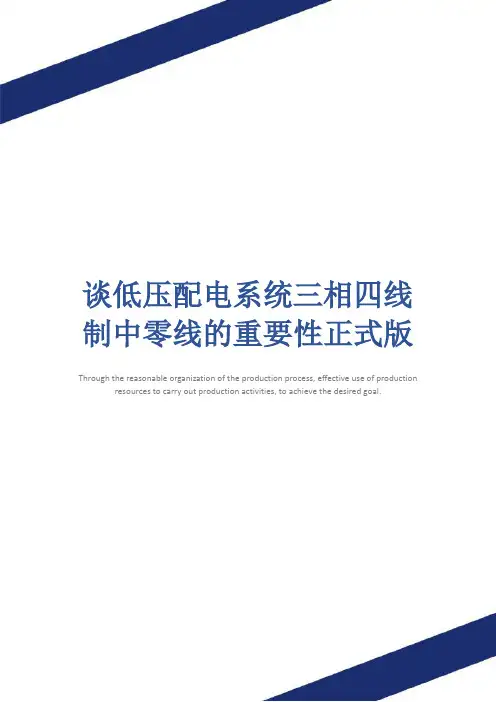

谈低压配电系统三相四线制中零线的重要性正式版 安全生产系列 | Production Template 编号:SMP-WJ01-68
