007 新建铁路广州至兰州客运专线

CRTSⅢ型板式无砟轨道 自密实混凝土灌注与养护施工 作业指导书

编制人： 审核人： 批准人：

中铁一局集团有限公司 广兰铁路客运专线工程指挥部 2014年9月 目 录 1适用范围 ....................................................................................................................................................... 1 2编制依据 ....................................................................................................................................................... 1 3作业准备 ....................................................................................................................................................... 1 3.1人员准备 ............................................................................................................................................ 1 3.2工装设备 ............................................................................................................................................ 1 3.3材料、试验准备 ................................................................................................................................. 1 3.4标准、制度、报批文件准备 .............................................................................................................. 1 3.5技术准备 ............................................................................................................................................ 1 4技术要求 ....................................................................................................................................................... 2 5施工工艺流程 ............................................................................................................................................... 2 6施工要求 ....................................................................................................................................................... 2 6.1施工准备 ........................................................................................................................................... 2 6.2轨道板压紧与封边 ........................................................................................................................... 2 6.3轨道板预湿 ....................................................................................................................................... 3 6.4自密实混凝土搅拌 ........................................................................................................................... 4 6.5自密实混凝土运输 ........................................................................................................................... 4 6.6自密实混凝土灌注 ........................................................................................................................... 4 6.7自密实混凝土的养护与拆模 ........................................................................................................... 6 6.8轨道板位置精度复测 ....................................................................................................................... 7 7劳动组织 ....................................................................................................................................................... 7 8机具设备 ....................................................................................................................................................... 7 9材料要求 ....................................................................................................................................................... 8 10质量控制 ..................................................................................................................................................... 8 11安全及环保要求 ......................................................................................................................................... 9 11.1 安全控制要点.................................................................................................................................. 9 11.2 环境保护控制要点 ........................................................................................................................ 10 新建广兰客运专线铁路 CRTSⅢ型板式无砟轨道自密实混凝土灌筑施工作业指导书

1 1适用范围 本作业指导书适用于新建广州至兰州铁路客运专线ZXZQ06标段CRTSⅢ型板式无砟轨道自密实混凝土灌注及养护施工。 2编制依据 2.1《自密实混凝土应用技术规程》JGJ/T283-2012 2.2《铁路混凝土工程施工技术指南》铁建设[2010]241号 2.3《高速铁路轨道工程施工质量验收标准》TB10754-2010 2.4《高速铁路工程测量规范》（TB10601-2009） 2.5《CRTSⅢ型板式无砟轨道工程施工质量验收指导意见》（工管线路函[2012]159号）； 2.6《高速铁路CRTSⅢ型板式无砟轨道自密实混凝土暂行技术条件》（铁总科技【2013】125号）； 2.7新建铁路广兰客运专线CRTSⅢ型板式无砟轨道施工图； 2.8施工现场现有施工条件及相关资源配置。 3作业准备 3.1人员准备 管理人员、技术人员及现场作业人员应按要求配备到位。无砟轨道施工前组织技术人员认真学习实施性施工组织设计，阅读、会审施工图纸，熟悉规范和技术标准；对所有现场作业人员进行技术培训，对相关人员进行技术交底。要求各工序现场管理人员和作业人员熟练掌握无砟轨道相关施工方法及验收标准，考核合格后方可上岗。 3.2工装设备 开工前，各种设备、工装、器具齐全到位，且经检测调试、运转正常。 3.3材料、试验准备 材料及其试验检测的性能指标全部合格；自密实混凝土供应能力满足施工进度要求。 3.4标准、制度、报批文件准备 各种标准、制度完善齐备，各项责任落实到位、分工明确，规定的报批文件手续完备。 3.5技术准备

合集下载

CRTSⅢ型板式无砟轨道底座及自密实混凝土伤损修补方案

CRTSⅢ型板式无砟轨道底座及自密实混凝土伤损修补方案

CRTSⅢ型板式无砟轨道底座及自密实混凝土伤损修补方案目录1.工程概况 (1)1.1设计概况 (1)1.2编制依据 (1)1.3编制目的 (2)1.4适用范围 (2)2.CRTSⅢ型板式无砟轨道底座混凝土修补 (2)2.1 CRTSⅢ型板式无砟轨道底座混凝土缺陷分类 (2)2.2底座混凝土横向裂纹宽度≤0.2mm 修补 (2)2.2.1表面封闭法材料要求 (2)2.2.2施工工艺 (3)2.3底座混凝土横向裂纹宽度＞0.2mm 修补 (4)2.3.1底座混凝土横向裂纹修补材料说明 (4)2.3.2施工工艺 (5)2.4 无砟轨道底座混凝土缺损修补 (7)2.4.1底座混凝土破损等级划分 (7)2.4.2底座混凝土缺损修补材料说明 (7)2.4.3施工工艺 (9)2.4.4检测验收 (10)3. CRTSⅢ型板式无砟轨道自密实混凝土离缝修补 (10)3.1 CRTSⅢ型板式无砟轨道自密实混凝缺陷分类 (10)3.2自密实混凝土离缝修补 (10)3.2.1自密实混凝土离缝等级划分 (10)3.2.1自密实混凝土离缝修补材料说明 (11)3.2.2自密实混凝土离缝修补工艺 (13)3.2.3注意事项 (15)3.3 无砟轨道自密实混凝土边角缺损修补 (16)3.3.1自密实混凝土边角缺损修补材料说明 (16)3.3.2缺陷调查及统计 (16)3.3.3施工工艺 (17)3.3.4检测验收 (18)4.主要施工机械设置配置 (18)4.1主要设备机具配置 (18)5.2主要施工人员配置 (19)6.施工注意事项及质量控制要求 (19)7. 施工安全重点部位、环节的安全要求及措施 (20)CRTSⅢ型板式无砟轨道底座裂缝、伤损及自密实混凝土离缝修补方案1.工程概况1.1设计概况新建北京至沈阳铁路客运专线，线路自北京铁路枢纽星火站引出，经北京市顺义区、怀柔区、密云县和河北省承德市、辽宁省朝阳市、阜新市等，沿既有沈山铁路引入沈阳站。

混凝土灌注作业指导书

混凝土灌注作业指导书

混凝土灌注作业指导书1 总则中铁五局（集团）有限公司广州市轨道交通四号线箱梁预制工程项目经理部承担了整孔预制预应力混凝土双线30m（25m）简支梁363孔，C50混凝土达52830多m3， 30m每跨箱梁圬工数量为151.9m3；25m每跨箱梁圬工数量为128.1m3，桥面宽度为9.3m，箱梁体积大，施工工艺复杂，为安全、优质、高效、环保地完成梁体混凝土施工，特制定本作业指导书。

2 编制依据2.1《铁路桥涵设计基本规范》（TB10002-99）2.2《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB100010.4-99）2.3《铁路桥涵钢筋混凝土和砌体结构设计规范》（TB100010.5-99）2.4《铁路桥涵施工规范》（TB10203-2002/J162—2002）2.5《铁路混凝土与砌体工程施工规范》(TB10210—2001)2.6《钢筋混凝土施工及验收规范》（GB204-83）2.7《铁路桥涵质量检验评定标准》（TB10203-2002/J162—2002）2.8《铁路混凝土强度检验评定标准》（TB10415-98）2.9《混凝土结构施工质量验收规范》（GB50204-92）2.10《预制后张法预应力混凝土铁路简支梁》（TB/T3043-2002）2.11《铁路混凝土与砌体工程施工质量验收规范》（TB10424-2003/J283—2004）2.12《铁路桥涵工程施工质量验收规范》（TB10415-2003/J286—2004）2.13市政桥梁工程施工及验收技术规程DBJ08-228-973 混凝土的配料和拌制3.1劳动力及分工3.1.1装卸机司机：2人。

3.1.2拌合楼操作及维修人员：6人。

3.2拌合设备及料具3.2.1装载机：2台，型号：ZL-50C，功率：154.5KW，生产厂家：柳州工程机械厂。

3.2.2混凝土拌合楼：2套。

（型号：HLS-60、功率：128KW，生产厂家：阜新矿山机械厂；型号HZS60，功率：120KW，生产厂家：泉州市三隆重工实业有限公司）。

CRTSⅢ型无砟轨道板自密实混凝土施工技术

CRTSⅢ型无砟轨道板自密实混凝土施工技术


排气浆孔设置
• 必须在轨道板四角封边的角钢下沿预留排 水孔。环境温度较高时，由于板腔水分蒸 发过快，可在灌注前10min左右预湿板腔， 灌注前如发现有积水，可使用高压风吹板 腔使明水从排水孔流出。
排气、排浆孔留置
排气孔、排浆孔设置位置
直线板
曲线板
十一、轨道板板腔预湿
• 轨道板腔预湿非常重要，不预湿或预湿不 彻底回造成灌注的流动度等现象。必须配 备相应的设备。
2、《高速铁路轨道工程施工质量验收标准》 （TB10754-2010）
3、《高速铁路CRTSⅢ板式无砟轨道自密实混凝土》 （科建设 Q/CR597-2017）
4、《高速铁路CRTSⅢ板式无砟轨道自密实混凝土暂 行技术条件》（铁总科技［2013］125号）
不足之处请多赐教！
谢 谢！
关闭灌注阀门，结束灌注。 转入下一块板灌注
• 当浆体从排气孔中溢出时,不要立即封堵,待流出砂 浆正常、且混凝土外溢时，封堵排气孔。为防止流 出污染桥面，可让浆流入小桶中。
•
十四、自密实砼灌注质量
控制要点
1、板腔雾化预湿润。灌注前一定要采用雾化设备
对轨道板底部充分湿润，保持轨道板底部处于潮湿状态， 不得有积水。 预浇湿：从轨道板上的灌浆孔向轨道板 底部与水硬性承载层喷水雾，使轨道板下方的水硬性承 载层和轨道板底面处于足够湿润状态；板腔预湿为两次， 提前1h预湿一次，灌板前10分钟预湿一次。 灌注时， 从轨道板上中间的灌注孔灌注，两侧为观察孔。
注。并记录灌注结束时间.
灌注施工
• 灌注施工流程图
检查轨道板压紧 装置是否完好
检查排气孔留置是否符合 要求、封边是否出现漏浆
料斗砼量是否 满足一块板的用量
性能指标 及温度检验

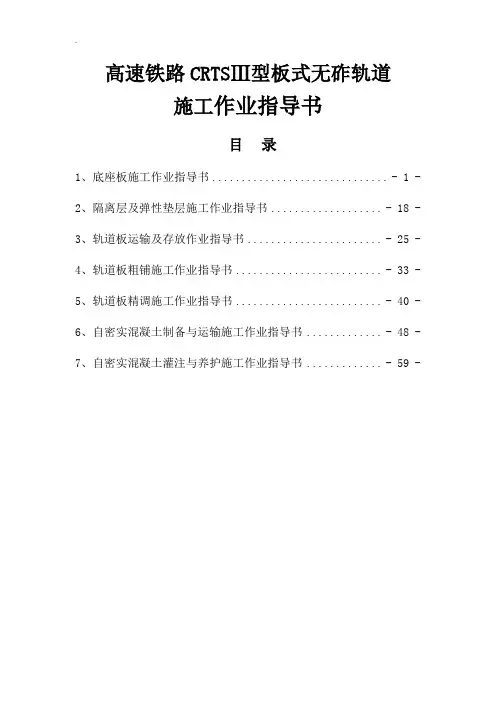

高速铁路CRTSⅢ型板式无砟轨道施工作业指导书
