土木工程施工讲义第18讲(结构吊装施工)

一、起重安装机械三种起吊设备：桅杆式起重机、自行杆式起重机、塔式起重机。

1.自行杆式起重机分三种：（1）.履带式起重机操作灵活，使用方便，可在一般平整坚实的场地上负重行驶和进行吊装作业。

在单层工业厂房装配式结构吊装广泛使用。

缺点是稳定性较差，不宜超负荷吊装。

（2）.汽车式起重机起重机构所用动力由汽车发动机提供。

这种起重机优点是转移迅速，对路面的破坏性很小，缺点是吊重时必须使用支腿，因而不能超负荷行驶，适用于构建运输的装卸工作和结构吊装作业。

（3）.轮胎起重机1)行驶时对路的破坏性较小，行驶速度比汽车起重机慢，比履带起重机快。

2)稳定性较好，起重量较大。

3)吊重时一般需要支腿，否则起重量大大减小。

2.塔式起重机在多层和高层装配式结构吊装中广泛应用分三种：（1）.轨行塔式起重机能在轨道上行驶，大大增加了作业范围，但稳定性较差，适用于高度不超过10层、长度较大的房屋结构吊装。

（2）.爬升式塔式起重机安装在建筑物内部的结构上，借助爬升机构，随着建筑物的增高而爬升的起重机械。

每隔2层爬升一次，这种起重机主要用于高层或超高层。

（3）.附着式塔式起重机固定在建筑物近旁混凝土基础上的起重机械。

每隔20m左右将塔身与建筑物通过附着装置连接起来。

二、钢筋混凝土单层工业厂房结构吊装(一)构件吊装前的准备P174(二)构件吊装工艺预制构件吊装过程包括：绑扎、起吊、对位、临时固定、校正、最后固定。

1.柱的吊装（1）.柱的绑扎直吊法：将柱子起身，绑扎起吊，易于插入杯口就位。

斜吊法：绑扎简单，吊装就位稍难，要求柱子宽面抗弯能力满足起吊要求。

（2）.柱的起吊旋转法：一边起勾一边回转起重杆，使柱子绕柱脚旋转而起吊插入杯口。

该法应使柱子的绑扎点、柱脚中心和杯口心三点共弧。

滑行法：只升吊钩，起重杆不动，使柱脚沿地面滑行逐渐直立，插入杯口。

采用此法吊升时，柱的绑扎点应布置在杯口附近，并与杯口中心位于起重机同一工作半径。

（3）.柱的对位和临时固定（4）.柱的矫正包括平面定位轴线的位置、标高和垂直度的校正。

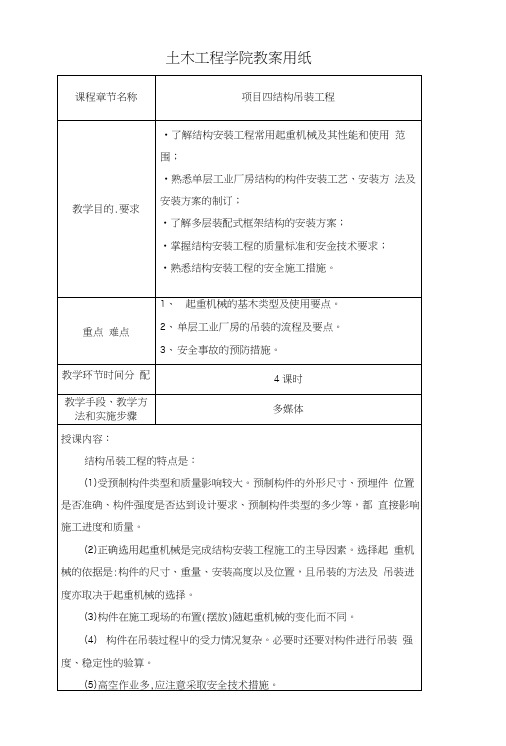

土木工程学院教案用纸课程章节名称项目四结构吊装工程教学目的.要求•了解结构安装工程常用起重机械及其性能和使用范围；•熟悉单层工业厂房结构的构件安装工艺、安装方法及安装方案的制订；•了解多层装配式框架结构的安装方案；•掌握结构安装工程的质量标准和安金技术要求；•熟悉结构安装工程的安全施工措施。

重点难点1、起重机械的基木类型及使用要点。

2、单层工业厂房的吊装的流程及要点。

3、安全事故的预防措施。

教学环节时间分配4课时教学手段、教学方法和实施步骤多媒体授课内容：结构吊装工程的特点是：(1)受预制构件类型和质量影响较大。

预制构件的外形尺寸、预埋件位置是否准确、构件强度是否达到设计要求、预制构件类型的多少等，都直接影响施工进度和质量。

(2)正确选用起重机械是完成结构安装工程施工的主导因素。

选择起重机械的依据是:构件的尺寸、重量、安装高度以及位置，且吊装的方法及吊装进度亦取决于起重机械的选择。

(3)构件在施工现场的布置(摆放)随起重机械的变化而不同。

(4)构件在吊装过程屮的受力情况复杂。

必要时还要对构件进行吊装强度、稳定性的验算。

(5)高空作业多,应注意采取安全技术措施。

一、索具设备结构安装工程常用的索具设备主要包括:钢丝绳、吊具、滑轮组和卷扬机等。

1.钢丝绳钢丝绳强度高、韧性好、耐磨性好,磨损后外表产牛的毛刺较易发现, 便于事故预防，是结构吊装的常用绳索。

顺捻绳：每根钢丝股的搓捻方向与钢丝绳的搓捻方向相同，这种钢丝绳柔性好，表面平整，不易磨损;但容易松散和扭结卷曲，吊重物时,易使重物旋转，-•般多用于拖拉或牵引装置。

反捻绳：每根钢丝股的搓捻方向与钢丝绳的搓捻方向相反，这种钢丝绳较硕，强度较高，不易松散，吊重时不会扭结和旋转，多用于吊装工作。

2・吊具吊具包括吊钩、卡环、钢丝绳卡扌II、吊索、横吊梁②等，是吊装时的辅助工具,卡环用于吊索之间或吊索与构件吊环之间的连接。

钢丝绳卡扣主要用来固定钢丝绳端。

使用卡扣的数量和钢丝绳的粗细有关，粗绳用得较多。

第1篇一、吊装的定义吊装是指使用起重设备将建筑结构构件或设备提升或移动至设计指定位置和标高的施工过程。

吊装是建筑施工中的一项重要工序，广泛应用于高层建筑、大型桥梁、隧道、水电站等工程中。

二、吊装的作用1. 提高施工效率：吊装可以大幅度提高施工效率，缩短施工周期，降低工程成本。

2. 保证施工质量：吊装可以确保构件在运输、安装过程中的稳定性和准确性，提高施工质量。

3. 适应复杂地形：吊装设备具有较好的适应性和灵活性，可在复杂地形条件下进行施工。

4. 提高施工安全性：吊装设备可减轻人工劳动强度，降低施工安全事故的发生率。

三、吊装工艺流程1. 施工准备：确定吊装方案、设备选型、人员培训、现场布置等。

2. 吊装前检查：检查吊装设备、吊索具、构件等是否完好，确保符合吊装要求。

3. 吊装作业：按照吊装方案，进行构件的吊装、运输、对位、临时固定、永久固定等工序。

4. 吊装验收：对吊装完成的构件进行验收，确保其符合设计要求。

四、安全注意事项1. 严格遵守吊装规范：在吊装过程中，必须严格按照《建筑工程施工起重吊装规范》等相关规范执行。

2. 设备检查：定期对吊装设备进行检查、维护，确保其正常运行。

3. 人员培训：对参与吊装作业的人员进行专业培训，提高其安全意识和操作技能。

4. 安全防护：吊装过程中，应采取必要的安全防护措施，如佩戴安全帽、系好安全带等。

5. 应急预案：制定应急预案，应对突发状况，确保施工安全。

6. 现场管理：加强现场管理，确保吊装作业区域整洁、有序。

总之，建筑工程施工吊装是施工过程中的一项重要工序，关系到施工进度、质量和安全。

在实际施工中，应充分认识吊装的重要性，严格遵守规范，加强安全管理，确保吊装作业顺利进行。

第2篇一、吊装作业的重要性吊装作业是建筑工程施工中的一项关键工作，它关系到工程进度、质量和安全。

通过吊装，可以将大型构件或设备安全、快速地运输到施工现场，并按照设计要求进行安装。

吊装作业的成功与否，直接影响着整个工程的建设进度和施工质量。
