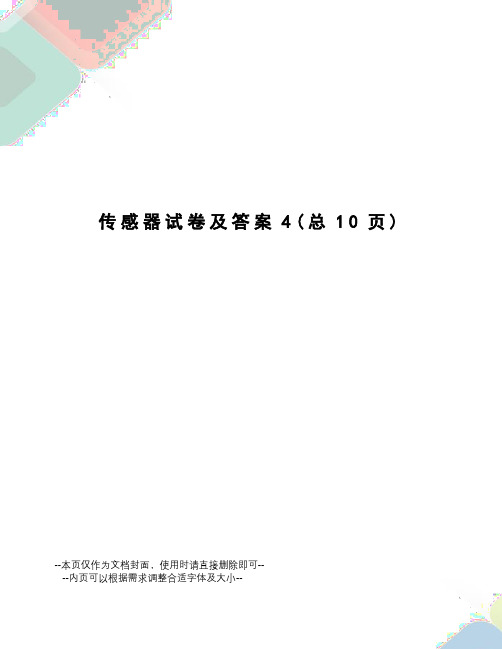

传感器试卷及答案4(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--08信息传感器综合复习题一、填空题（将正确答案填入下列空白处）1、现代信息技术的三大支柱是____传感器___技术、通信技术和计算机技术.3、热电偶传感器的工作基础是热电效应，其产生的热电势包括 _接触___电势和_温差电势两部分。

4、基本误差是指传感器或仪表在规定的标准条件下所具有的___误差____.5、电容式加速度传感器的主要特点是频率响应快和量程范围大，大多采用_空气或其它气体作阻尼物质.6、传感器的静态特性可以用一组性能指标来描述，如：灵敏度、迟滞、线性度、重复性和漂移等。

7、物体受光照后，其内部原子释放出的电子不逸出_导体物体表面，而仍留在内部使物体的电阻率发生变化或产生光电动势的现像被称为内光电效应8、交流电桥平衡必须同时满足两个条件:__复阻抗模平衡条件和复阻抗角平衡条件。

9、霍尔元件灵敏度的物理意义是表示一个霍尔元件在单位激励电流和单位磁感应强度时产生霍尔电势的大小 .10、用于制作压电传感器的常用压电材料是石英晶体和___压电陶瓷______.11、被测量作用到实际物体上，使其某些参数发生变化，参数承载了信息而成为信号。

12、超声波探头按其工作原理可分为压电式、磁致伸缩式、电磁式等，其中以压电式最为常用。

13、变气隙式自感法感器，当衔铁移动靠近铁芯时，铁芯上的线圈电感量增加14、半导体应变片是用半导体材料制成的，其工作原理是基于半导体材料的压阻效应.15、光纤传感器由光源、敏感元件和光接收器______ 三部分组成.16、在光线作用下，物体的导电性能发生变化或产生光生电动势的效应称为内光电效应 . 17．气敏传感器是用来检测气体类别、浓度和成分的传感器.18、红外探测器是利用红外辐射与物质相互作用所呈现的_物理效应来探测红外辐射的.19、因为开环测量系统是由多个环节串联而成的，因此系统的相对误差等于各环节相对误差之和.20、压电式传感器采取串联接法输出电压大，本身电容小，适宜用于以电压作输出信号，并且测量电路输入阻抗很高的场合.21、根据测量数据中的误差所呈现的规律及产生的误差可将其分为系统误差、随机误差和粗大误差。

一、是非题１．动向特点好的传感器应拥有很短的瞬态响应时间和很窄的频率响应特点。

（× ）２．幅频特点是指响应与激励信号的振幅比与频率的关系。

（√ ）３．一阶系统的时间常数越小越好。

（√ ）４．二阶系统固有频率ωn 越小越好。

（×）５．二阶系数的固有频率ωn 越大，可测量的信号频率范围就越宽。

（√ ）６．信号经过一阶系统后的幅值减小，相位滞后。

（√）７．传感器的相频特点φ(j ω)表示了信号各频率重量的初相位和频率间的函数关系。

（× ）８．能完成参量感觉和变换的装置称之为传感器。

（√）９．传感器的矫捷度与量程呈反比。

（√）１０．为提高测试精度，传感器的矫捷度越高越好。

（× ）１１．传感器的线性范围越宽，表示其工作量程越大。

（√）１２．测量小应变时，应采用矫捷度高的金属丝应变片，测量大应变时，应采用矫捷度低的半导体应变片。

（× ）１３．依照压电效应，在压电资料的任何一个表面施加力，均会在相应的表面产生电荷。

（×）１４．压电式加速度传感器由于产生的是静电荷，且自己内阻很大，故不能够用一般电表测量。

（√）１５．用差动变压器式电感传感器作位移测量时，依照其输出就能鉴识被测位移的方向的正负极性。

（√ ）１６．变缝隙式电容或电感传感器，只要满足△ d<<d 0的条件，则矫捷度均可视为常数。

（√）１７．由同一资料组成的热电偶，即使两端点温度不等，也不会形成热电势。

（√）１８．用热电偶测温时，冷端温度的改变对测量结果是有影响的。

（√）１９．直流电桥的平衡条件是R1R3 ＝ R2R4。

其电桥矫捷度是供桥电源的函数。

（√ ）２０．交流电桥达到平衡时条件必定满足z1 z2 z3 z4， 1 2 34。

（×）２１．交流电桥可测静态应变，也可测动向应变。

（√）２２．调频波是频率不变，幅值也不变的已调波。

（× ）２３．电压放大器的连接电缆长度发生变化时，仪器的矫捷度不发生变化。

传感器原理复习题及参考答案1.什么是传感器？按照国标定义，“传感器”应该如何说明含义？从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

2.传感器应满足的必要条件？（1）输出信号与被测量之间具有唯一确定的因果关系；（2）输出信号信号处理系统匹配；（3）具有尽可能宽的动态围、良好的响应特性、足够高的分辨率和信号噪声比；（4）对被测量的干扰尽可能小，尽可能不消耗被测系统的能量，不改变被测系统原有的状态；（5）性能稳定可靠，抗干扰能力强；（6）适应性强，具有一定的过载能力；（7）便于加工制造，具有互换性；（8）输成本低，寿命长，使用维护方便。

3.画出传感器组成框图，叙述各部分作用。

（1）敏感元件: 直接感受被测量，并输出与被测量成确定关系的某一物理量的元件，如位移、应变、光强等。

（2）转换元件：把输入转换成适于传输或测量的可用信号，如电阻、电压、电荷等。

（3）信号调理电路：对可以信号进行转换、放大、运算、调制、滤波等。

4.传感器按工作机理分类有哪些类型？（1）物理型：利用敏感元件的物理结构或功能材料的物理特性及效应制成的传感器。

（2）化学型：利用电化学反应原理，将各种化学物质（如电解质、化合物、分子、离子）的状态、成分、浓度等转化成可用信号的传感器。

（3）生物型：利用生物反应（酶反应、微生物反应、免疫学反应等）原理，将生物体的葡萄糖、DNA等转换成可用信号的传感器。

传感器原理及应用期末考试试卷(含答案)传感器原理及应用一、单项选择题(每题2分．共40分)1、热电偶的最基本组成部分是( )。

A、热电极B、保护管C、绝缘管D、接线盒2、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括( )。

A、补偿导线法B、电桥补偿法C、冷端恒温法D、差动放大法3、热电偶测量温度时( )。

A、需加正向电压B、需加反向电压C、加正向、反向电压都可以D、不需加电压4、在实际的热电偶测温应用中，引用测量仪表而不影响测量结果是利用了热电偶的哪个基本定律( )。

A、中间导体定律B、中间温度定律C、标准电极定律D、均质导体定律5、要形成测温热电偶的下列哪个条件可以不要（）。

A、必须使用两种不同的金属材料；B、热电偶的两端温度必须不同；C、热电偶的冷端温度一定要是零；D、热电偶的冷端温度没有固定要求。

6、下列关于测温传感器的选择中合适的是（）。

A、要想快速测温，应该选用利用PN结形成的集成温度传感器；B、要想快速测温，应该选用热电偶温度传感器；C、要想快速测温，应该选用热电阻式温度传感器；D、没有固定要求。

7、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是( )。

A、接线方便B、减小引线电阻变化产生的测量误差C、减小桥路中其他电阻对热电阻的影响D、减小桥路中电源对热电阻的影响8、在分析热电偶直接插入热水中测温过程中，我们得出一阶传感器的实例，其中用到了（）。

A、动量守恒；B、能量守恒；C、机械能守恒；D、电荷量守恒；9、下列光电器件中，基于光电导效应工作的是( )。

A、光电管B、光敏电阻C、光电倍增管D、光电池10、构成CCD的基本单元是( )。

A、 P型硅B、PN结C、光敏二极管D、MOS电容器11、下列关于光敏二极管和光敏晶体管的对比不正确的是( )。

A、光敏二极管的光电流很小，光敏晶体管的光电流则较大B、光敏二极管与光敏晶体管的暗电流相差不大C、工作频率较高时，应选用光敏二极管；工作频率较低时，应选用光敏晶体管D、光敏二极管的线性特性较差，而光敏晶体管有很好的线性特性12、制作霍尔元件最合适的材料是（）。

2-4、现有栅长为3mm 和5mm 两种丝式应变计，其横向效应系数分别为5%和3%，欲用来测量泊松比μ=的铝合金构件在单向应力状态下的应力分布(其应力分布梯度较大)。

试问：应选用哪一种应变计为什么答：应选用栅长为5mm 的应变计。

由公式ρρεμd RdRx ++=)21(和[]x m x K C RdRεεμμ=-++=)21()21(知应力大小是通过测量应变片电阻的变化率来实现的。

电阻的变化率主要由受力后金属丝几何尺寸变化所致部分（相对较大）加上电阻率随应变而变的部分（相对较小）。

一般金属μ≈，因此(1+2μ)≈；后部分为电阻率随应变而变的部分。

以康铜为例，C ≈1，C(1-2μ)≈，所以此时K0=Km ≈。

显然，金属丝材的应变电阻效应以结构尺寸变化为主。

从结构尺寸看，栅长为5mm 的丝式应变计比栅长为3mm 的应变计在相同力的作用下，引起的电阻变化大。

2-5、现选用丝栅长10mm 的应变计检测弹性模量E=2×1011N/m 2、密度ρ=cm 3的钢构件承受谐振力作用下的应变，要求测量精度不低于%。

试确定构件的最大应变频率限。

答：机械应变波是以相同于声波的形式和速度在材料中传播的。

当它依次通过一定厚度的基底、胶层(两者都很薄，可忽略不计)和栅长l 而为应变计所响应时，就会有时间的迟后。

应变计的这种响应迟后对动态(高频)应变测量，尤会产生误差。

由][]e l vf e l l 66max max ππλ<=<或式中v 为声波在钢构件中传播的速度；又知道声波在该钢构件中的传播速度为：kgm m N E336211108.710/102--⨯⨯⨯⨯==ρν;s m kg s m Kg /10585.18.7/8.91024228⨯=⨯⨯⨯=；可算得kHz msm e l v f 112%5.061010/10585.1||634max =⨯⨯⨯==-π。

2-6、为什么常用等强度悬臂梁作为应变式传感器的力敏元件 现用一等强度梁：有效长l =150mm ，固支处宽b=18mm ，厚h=5mm ，弹性模量E=2×105N/mm 2，贴上4片等阻值、K=2的电阻应变计，并接入四等臂差动电桥构成称重传感器。

传感器原理及应用习题答案习题1 (2)习题2 (4)习题3 (8)习题4 (10)习题5 (12)习题6 (14)习题7 (17)习题8 (20)习题9 (23)习题10 (25)习题11 (26)习题12 (28)习题13 (32)习题11-1 什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。

答：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。

通常传感器由敏感元件和转换元件组成。

敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

由于传感器的输出信号一般都很微弱, 因此需要有信号调节与转换电路对其进行放大、运算调制等。

随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路可能安装在传感器的壳体里或与敏感元件一起集成在同一芯片上。

此外，信号调节转换电路以及传感器工作必须有辅助的电源，因此信号调节转换电路以及所需的电源都应作为传感器组成的一部分。

1-2 简述传感器的作用和地位及其传感器技术的发展方向。

答：传感器位于信息采集系统之首，属于感知、获取及检测信息的窗口，并提供给系统赖以进行处理和决策所必须的原始信息。

没有传感技术，整个信息技术的发展就成了一句空话。

科学技术越发达，自动化程度越高，信息控制技术对传感器的依赖性就越大。

发展方向：开发新材料，采用微细加工技术，多功能集成传感器的研究，智能传感器研究，航天传感器的研究，仿生传感器的研究等。

1-3 传感器的静态特性指什么？衡量它的性能指标主要有哪些？答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。

与时间无关。

主要性能指标有：线性度、灵敏度、迟滞和重复性等。

1-4 传感器的动态特性指什么？常用的分析方法有哪几种？答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。

常用的分析方法有时域分析和频域分析。

《传感器原理与应用》综合练习一、填空题1．热电偶中热电势的大小仅与金属的性质、接触点温度有关，而与热电极尺寸、形状及温度分布无关。

2．按热电偶本身结构划分，有普通热电偶、铠装热电偶、微型热电偶。

3．热电偶冷端电桥补偿电路中，当冷端温度变化时，由不平衡电桥提供一个电位差随冷端温度变化的附加电势，使热电偶回路的输出不随冷端温度的变化而改变，达到自动补偿的目的。

4．硒光电池的光谱峰值与人类相近，它的入射光波长与人类正常视觉的也相近，因而应用较广。

5．硅光电池的光电特性中，光照度与其短路电流呈线性关系。

6．压电式传感器的工作原理是基于某些介质材料的压电效应。

7．压电陶瓷是人工制造的多晶体，是由无数细微的电畴组成。

电畴具有自己极化方向。

经过极化过的压电陶瓷才具有压电效应。

8．压电陶瓷的压电常数比石英晶体大得多。

但石英晶体具有很多优点，尤其是其它压电材料无法比的。

9．压电式传感器具有体积小、结构简单等优点，但不能测量频率小的被测量。

特别不能测量静态量。

10．霍尔效应是导体中的载流子在磁场中受洛伦茨力作用发生位移的结果。

11．霍尔元件是N型半导体制成扁平长方体，扁平边缘的两对侧面各引出一对电极。

一对叫激励电极用于引入激励电流；另一对叫霍尔电极，用于引出霍尔电势。

12．减小霍尔元件温度误差的措施有：（1）利用输入回路的串联电阻减小由输入电阻随温度变化；引起的误差。

（2）激励电极采用恒流源，减小由于灵敏度随温度变化引起的误差。

13．霍尔式传感器基本上包括两部分：一部分是弹性元件，将感受的非电量转换成磁物理量的变化；另一部分是霍尔元件和测量电路。

14．磁电式传感器是利用霍尔效应原理将磁参量转换成感应电动势信号输出。

15．变磁通磁电式传感器，通常将齿轮的齿（槽）作为磁路的一部分。

当齿轮转动时，引起磁路中，线圈感应电动势输出。

16．热敏电阻正是利用半导体的数目随着温度变化而变化的特性制成的热敏感元件。

17．热敏电阻与金属热电阻的差别在于，它是利用半导体的电阻随温度变化阻值变化的特点制成的一种热敏元件。
