vga接头焊接方法

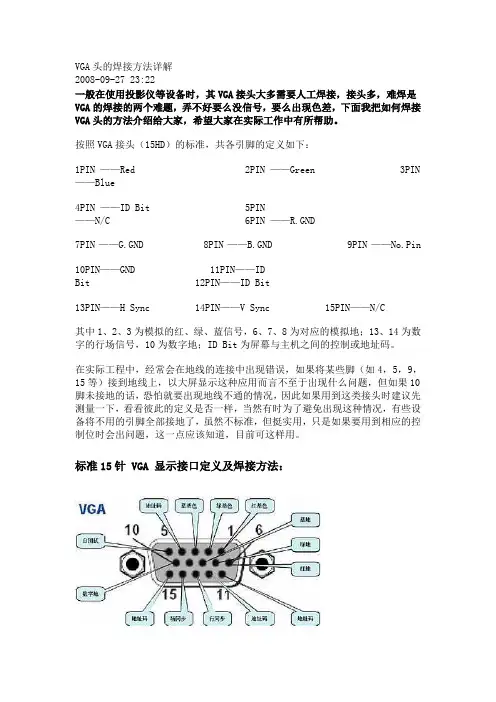

VGA头的焊接方法详解2008-09-27 23:22一般在使用投影仪等设备时，其VGA接头大多需要人工焊接，接头多，难焊是VGA的焊接的两个难题，弄不好要么没信号，要么出现色差，下面我把如何焊接VGA头的方法介绍给大家，希望大家在实际工作中有所帮助。

按照VGA接头（15HD）的标准，共各引脚的定义如下：1PIN ——Red 2PIN ——Green 3PIN ——Blue4PIN ——ID Bit 5PIN——N/C 6PIN ——R.GND7PIN ——G.GND 8PIN ——B.GND 9PIN ——No.Pin10PIN——GND 11PIN——IDBit 12PIN——ID Bit13PIN——H Sync 14PIN——V Sync 15PIN——N/C其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

标准15针 VGA 显示接口定义及焊接方法：管脚定义 1 红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳） 3+4 线 D15 插头红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚 7 蓝线的芯线脚 3 蓝线的屏蔽线脚 8 黑线脚 10 棕线脚 11 黄线脚 13 白线脚 14 外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

在工业上，常用的VGA线不能满足我们的不线要求，这样我们就要连接很长的布线，在布线好后焊接VGA线头即可，那怎样焊接呢？下面教你怎样做。

工具/原料
∙VGA工业线
∙VGA接口
方法/步骤
1.首先，我们来了解VGA接口的15根针对应的定义，如下图：
2.一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号，如下
图所示：
3.公母头焊接时，须注意将方向平行反过来焊接，有六根线是1、2、3线对
（屏蔽对应为6、7、8）这是三基色信号
4.很重要，还有就是13、14，这是同步信号，屏蔽层接地，焊接时注意线
序，不要搞错，在焊接的时候注意看模块上的编号，
5.下图是公端头和母端头之间的区别以及对应的连接线，VGA公头后面焊接
的线序可以理解为母头一致的，如下图所示：
6.焊接1、2、3、最好加上套管，焊接两头时必须两个头线序完全对应，整
体焊接完成后用热熔胶固定，以延长使用寿命，外壳一定尽量金属的，为了提高抗干扰效果，其中焊接如下图：。

vga线接法图解标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

--------------------------------------------------------------------------------RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。

--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地15针VGA线接法：默认分类 2010-03-18 16:23:08 阅读903 评论0字号：大中小15针VGA线接法：15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。

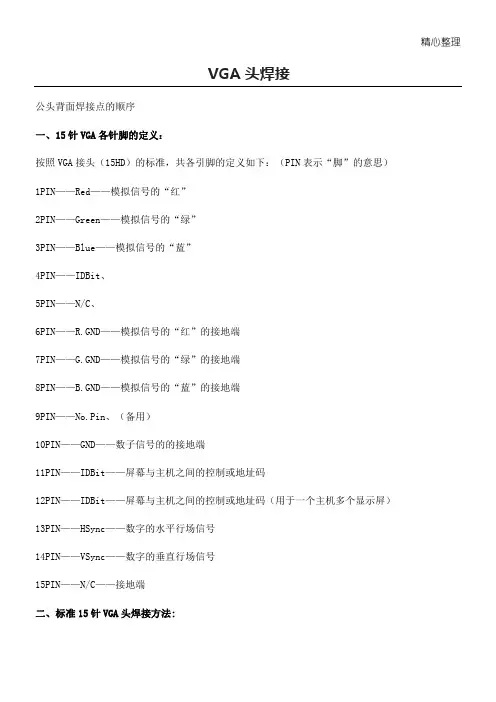

精心整理VGA 头焊接公头背面焊接点的顺序一、15针VGA 各针脚的定义：按照VGA 接头（15HD ）的标准，共各引脚的定义如下：（PIN 表示“脚”的意思）1PIN 2PIN 3PIN 4PIN 5PIN 6PIN 7PIN 8PIN 9PIN 10PIN 11PIN 12PIN 13PIN ——HSync ——数字的水平行场信号14PIN ——VSync ——数字的垂直行场信号15PIN ——N/C ——接地端二、标准15针VGA 头焊接方法:标准15针VGA头的各针脚如下图显示（3+4线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；VGA在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、1、2、3脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）1513接黄线；14串接。

四、VGA1格8－10VGA棕、如果看了这个还不知道那就是勺了啊。
