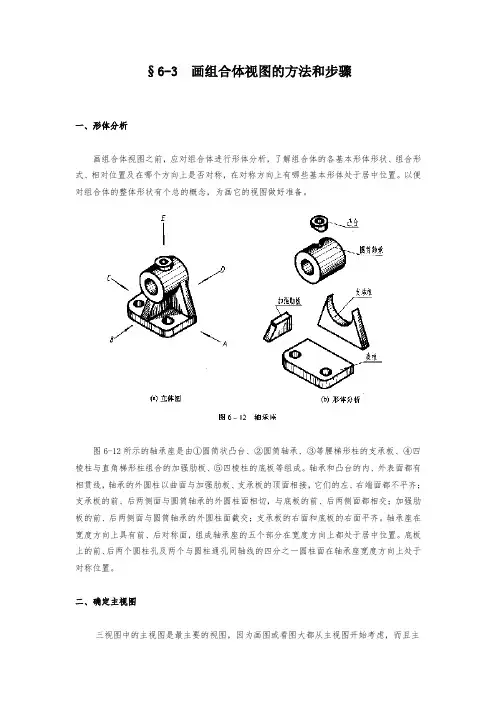

§6-3 画组合体视图的方法和步骤一、形体分析画组合体视图之前，应对组合体进行形体分析，了解组合体的各基本形体形状、组合形式、相对位置及在哪个方向上是否对称，在对称方向上有哪些基本形体处于居中位置。
以便对组合体的整体形状有个总的概念，为画它的视图做好准备。
图6-12所示的轴承座是由①圆筒状凸台、②圆筒轴承、③等腰梯形柱的支承板、④四棱柱与直角梯形柱组合的加强肋板、⑤四棱柱的底板等组成。
轴承和凸台的内、外表面都有相贯线，轴承的外圆柱以曲面与加强肋板、支承板的顶面相接，它们的左、右端面都不平齐；支承板的前、后两侧面与圆筒轴承的外圆柱面相切，与底板的前、后两侧面都相交；加强肋板的前、后两侧面与圆筒轴承的外圆柱面截交；支承板的右面和底板的右面平齐。
轴承座在宽度方向上具有前、后对称面，组成轴承座的五个部分在宽度方向上都处于居中位置。
底板上的前、后两个圆柱孔及两个与圆柱通孔同轴线的四分之一圆柱面在轴承座宽度方向上处于对称位置。
二、确定主视图三视图中的主视图是最主要的视图，因为画图或看图大都从主视图开始考虑，而且主视图通常是反映物体主要结构形状及其相对位置的视图，选择主视图就是确定主视图的投射方向和相对于投影面的位置问题。
一般是选择反映其形状特征最明显、反映形体间相互位置最多的投射方向作为主视图的投射方向；安放位置反映工作位置，并使其表面、对称平面、回转轴线相对于投影面尽可能地多处于平行或垂直位置，还要考虑使其他视图上的虚线减少为好，也可选择其自然位置。
主视图确定了，其他视图也就随之而定，但选几个视图要根据组合体的复杂程度决定。
从图6-12a和图6-13中可以看出，该组合体（轴承座）以投射方向A所画出的视图作为主视图，并按其工作位置安放为较好。
同时也要兼顾使其他视图上的虚线少，如取图6-13c 为主视图的投射方向，就回使左视图上的虚线增多。
最后确定的三视图，如图6-14所示。
三、画图步骤首先根据组合体的大小，选比例，定图幅，考虑标注尺寸所需的位置，均匀地布置视图。

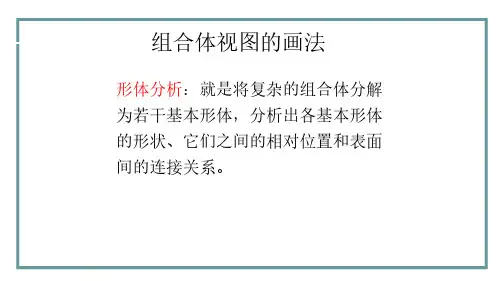

组合体视图的画法

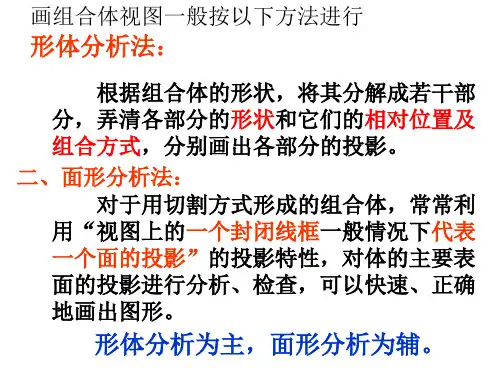

形体分析：就是将复杂的组合体分解为若干基本形体，分析出各基本形体的形状、它们之间的相对位置和表面间的连接关系。
以轴承座为例说明画组合体的方法和步骤一、叠加型组合体的视图画法
1．形体分析
2．选择视图
A
B C
选择视图首先要确定主视图。
以最能反映该组合体各部分形状和位置特征的视图作为主视图。
同时还要考虑其它视图：使其它视图上尽量少画虚线
D
3．布置视图
根据组合体的复杂程度和尺寸大小，定比例选图幅，确定各视图的位置，在选择时，应充分考虑到视图、尺寸、技术要求及标题栏的大小和位置等，然后画出绘图基准线。
基准线一般为底面、对称面、重要端而、主要形体的轴线和对称中心线等
⒋ 画底稿⑴ 布置视图：画对称中心线、轴线及定位基准线⑵ 逐个画各形体的三视图：
●●●●⒌ 检查、加深
●●
从反映形体特征的视图开始画，
三个视图对照画。
① 画底板② 画套筒
③ 画支撑板
⑤ 画凸台●④ 画肋板
●●
二、切割型组合体的视图画法
线面分析法：就是根据表面的投影特性来分析组合体表面性质、形状和相
对位置
作图时，先画出基本体三视图，按切割的
顺序逐次画完全图。
画切割型组合体三视图时应注意：
(1)认真分析物体的形成过程，确定切平面
的位置和形状。
(2)作每个切口投影时应先画出切平面有积
聚性的投影，再根据切平面与立体表面相
交的情况画出其它视图。
(3)如果切平面为投影面垂直面，该面的另
两投影应为类似形。
第一次切割
第二次切割
第三次切割。
