第二章串级控制系统2.1 概述2.2 串级控制系统的实施2.3 串级控制系统的投运和整定2.4 串级控制系统的特点2.5 串级系统副回的设计2.1概述一、串级控制系统的基本原理及结构v举例：TC TCFC串级控制系统方案(温度---流量)TCFC 流量控制器温度变送器流量变送器温度对象控制阀温度控制器流量对象串级控制系统：用两台控制器相串接，一个控制器的输出作为另一个控制器的输入。
方框图标准形式如下：二、常用名词：v主被控变量（主参数、主变量）Y1(S) v副被控变量（副参数、副变量）Y2(S) v主控制器G c1(S)v副控制器G c2(S)v主回路（主环）：定值系统三、串级控制系统的工作过程1）、干扰作用于副环（副控制器起“粗调”，主控制器起“细调”）2）、干扰作用于主环（蒸汽量随温度控制的要求随时改变）3）、干扰同时同时和副环a.作用方向相同b.作用方向相反分析温度---流量串级控制系统设：控制阀为气开，温度和流量两控制器选为反作用，1）干扰作用于副环v蒸汽压力↑→FT↑→FC↓(反作用)→FV↓(气开阀)FT↓FT的变化对精馏塔塔釜温度的影响就很小，并且可由温度控制器进行微调。
2）干扰作用于主环v干扰使得TT↑→TC↓(反作用)→FC↓→FV(气开阀)↓T↓←F↓由于有主副两个控制器相串联，系统总的放大倍数将增大，工作频率提高克服干扰的大大增大。
3）干扰同时同时主环和副环a.作用方向相同v干扰同时使TT↑→TC↓(反作用)→FC↓(反作用)FT↑→FC↓(反作用) FVFb.作用方向相反v干扰作用使TT↑→TC↓(反作用)→FC↓(反作用)FT↓→FC↑(反作用) FV变化很小蒸汽流量F变化不大2.2 串级控制系统的实施选择实施方案时，需考虑的问题：1）、所选用的仪表信号必须匹配。
2）、所选用的副控制器必需具有外给定输入接口。
3）、在选择实施方案，应考虑是否增加一只切换开关，作“串级”与“主控”的切换之用。

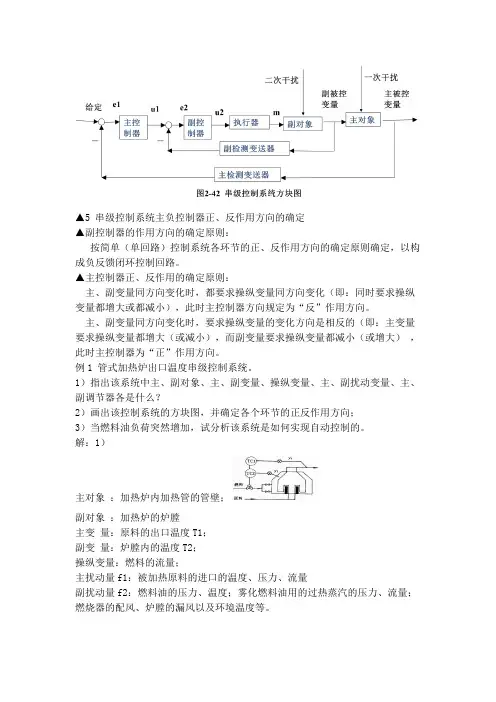

▲5 串级控制系统主负控制器正、反作用方向的确定▲副控制器的作用方向的确定原则：按简单（单回路）控制系统各环节的正、反作用方向的确定原则确定，以构成负反馈闭环控制回路。
▲主控制器正、反作用的确定原则：主、副变量同方向变化时，都要求操纵变量同方向变化（即：同时要求操纵变量都增大或都减小），此时主控制器方向规定为“反”作用方向。
主、副变量同方向变化时，要求操纵变量的变化方向是相反的（即：主变量要求操纵变量都增大（或减小），而副变量要求操纵变量都减小（或增大），此时主控制器为“正”作用方向。
例1 管式加热炉出口温度串级控制系统。
1）指出该系统中主、副对象、主、副变量、操纵变量、主、副扰动变量、主、副调节器各是什么？2）画出该控制系统的方块图，并确定各个环节的正反作用方向；3）当燃料油负荷突然增加，试分析该系统是如何实现自动控制的。
解：1）主对象：加热炉内加热管的管壁；副对象：加热炉的炉膛主变量：原料的出口温度T1；副变量：炉膛内的温度T2；操纵变量：燃料的流量；主扰动量f1：被加热原料的进口的温度、压力、流量副扰动量f2：燃料油的压力、温度；雾化燃料油用的过热蒸汽的压力、流量；燃烧器的配风、炉膛的漏风以及环境温度等。
3）当燃料油负荷突然增加，试分析该系统是如何实现自动控制的。
在稳定工况下，原料油出口温度和炉膛温度处于相对稳定状态，控制燃料油的阀门保持在一定的开度。
当燃料油负荷突然增加，这个干扰会使炉膛的温度T2升高，原料油出口温度T1也会随之提高，此时温度检测变送器TT1将信号送给主控制器TC1， e1增大，主控制器输出u1减小，即副控制器的给定值减小，副控制器的输入偏差e2增大，副控制器的输出信号u2减小，控制阀开度减小，即操纵变量燃料油m减小，炉膛温度T2下降，从而炉管内原料油出口温度T1也会随之下降。
例题3：如图所示为聚合釜温度控制系统，冷却水通入夹套内，以移走聚合反应所产生的热量。
试问：（1）这是一个什么类型的控制系统？试画出它的方块图。
