光伏交流汇流箱原理图

光伏交流汇流箱的原理图如下：

图中所示为光伏交流汇流箱的原理图。在太阳能光伏系统中，太阳能光伏板通过太阳的辐射将光能转化为直流电能。光伏交流汇流箱的主要作用是将直流电能转换为交流电能，以满足电网供电的需求。

光伏交流汇流箱由直流输入、DC/AC逆变器、交流输出和保护等组成。直流输入部分连接光伏板的正负极，将光伏板产生的直流电能输入到交流汇流箱中。

DC/AC逆变器是光伏交流汇流箱的关键部分，它将直流电能转换为交流电能。在逆变过程中，逆变器会将直流电能转换为交流电能，并使其频率和电压等参数满足电网的要求。逆变器还具有最大功率点跟踪（MPPT）功能，能够实时调整光伏板输出电压和电流，以获取最佳的光伏板工作状态，从而提高光伏系统的效率。

交流输出部分将逆变器输出的交流电能连接到电网中，以供电网和其他用电设备使用。同时，交流输出部分还配备了监控和保护装置，可以监测光伏系统的工作状态，并在异常情况下提供保护措施，确保光伏系统的安全运行。

总之，光伏交流汇流箱通过将太阳能光伏板产生的直流电能转换为交流电能，并连接到电网中，实现了太阳能光伏系统的可持续发电和供电功能。

福建16进1出光伏汇流箱工作原理

福建16进1出光伏汇流箱是一种用于光伏发电系统的电气设备，其工作原理主要包括电流汇集和分配两部分。

福建16进1出光伏汇流箱实现了光伏电池板上产生的直流电流的汇集。在光伏发电系统中，通常会有多个光伏电池板并联连接在一起，产生的直流电流需要通过汇流箱进行汇集。汇流箱内部有多个输入通道，可以同时接收来自不同光伏电池板的电流。这些输入通道通常采用直流隔离开关进行控制，以确保电流的安全传输。福建16进1出光伏汇流箱的核心是一个高效的直流母线系统，能够将来自不同电池板的电流有效地集中到一起。

福建16进1出光伏汇流箱实现了对汇集的直流电流的分配。在光伏发电系统中，通常会有多个直流负载或者直流逆变器需要接收直流电流进行工作。福建16进1出光伏汇流箱内部有一个输出通道，可以将汇集的直流电流分配给不同的负载或者逆变器。这个输出通道通常采用直流隔离开关进行控制，以确保电流的安全传输。福建16进1出光伏汇流箱的输出通道可以同时连接多个负载或者逆变器，以满足不同的用电需求。

福建16进1出光伏汇流箱的工作原理可以总结为：将来自多个光伏电池板的直流电流汇集到一起，并将汇集的直流电流分配给不同的负载或者逆变器。通过这种方式，光伏发电系统能够更加高效地利用太阳能，并将直流电流转化为交流电流，以满足不同用电设备的需要。

福建16进1出光伏汇流箱的工作原理使得光伏发电系统能够更加稳定地运行，并提高了系统的发电效率。同时，汇流箱内部的安全措施和隔离开关也能够确保电流的安全传输，减少了电路故障和安全事故的风险。

福建16进1出光伏汇流箱是一种关键的电气设备，通过实现光伏电池板直流电流的汇集和分配，使得光伏发电系统能够更加高效地工作。其工作原理的理解和应用，对于光伏发电系统的设计和运行具有重要意义。

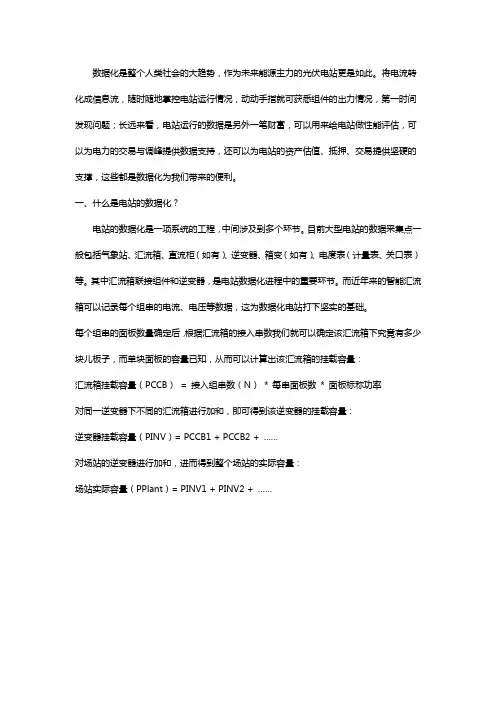

数据化是整个人类社会的大趋势，作为未来能源主力的光伏电站更是如此。将电流转化成信息流，随时随地掌控电站运行情况，动动手指就可获悉组件的出力情况，第一时间发现问题；长远来看，电站运行的数据是另外一笔财富，可以用来给电站做性能评估，可以为电力的交易与调峰提供数据支持，还可以为电站的资产估值、抵押、交易提供坚硬的支撑，这些都是数据化为我们带来的便利。

一、什么是电站的数据化？

电站的数据化是一项系统的工程，中间涉及到多个环节。目前大型电站的数据采集点一般包括气象站、汇流箱、直流柜（如有）、逆变器、箱变（如有）、电度表（计量表、关口表）等。其中汇流箱联接组件和逆变器，是电站数据化进程中的重要环节。而近年来的智能汇流箱可以记录每个组串的电流、电压等数据，这为数据化电站打下坚实的基础。

每个组串的面板数量确定后，根据汇流箱的接入串数我们就可以确定该汇流箱下究竟有多少块儿板子，而单块面板的容量已知，从而可以计算出该汇流箱的挂载容量：

汇流箱挂载容量（PCCB） = 接入组串数（N） * 每串面板数 * 面板标称功率

对同一逆变器下不同的汇流箱进行加和，即可得到该逆变器的挂载容量：

逆变器挂载容量（PINV）= PCCB1 + PCCB2 + ……

对场站的逆变器进行加和，进而得到整个场站的实际容量：

场站实际容量（PPlant）= PINV1 + PINV2 + ……

▲电站直流侧拓扑结构图

这样我们得到了一个清晰而准确的电站拓扑结构图。这样的一个清晰、准确的拓扑结构图是电站数据化的基础，也是所有数据统计与分析、发现问题并进行运行维护的基石。没有这样一个清晰的拓扑结构与容量关系，所有的数据分析与结论都是空中楼阁，经不起推敲。在电站数据化的过程中，不准确、甚至没有拓扑结构图会导致很多应用无法继续进行，例如：无法准确确定电站的实际容量，无法确定汇流箱的准确离散率，数据分析时结论与实际相差较大等。而拥有一个准确的拓扑结构图，不仅仅可以在数据化电站时得到有力的支撑，甚至还能够提前发现安全隐患。有这样一个实际发生的案例：某电站一汇流箱实际有13路组串接入，但在系统中显示只有12路数据，直到后来该汇流箱被烧毁后才发现，原来是虚接惹的祸。如果之前就知道准确的电站拓扑结构图，实际生产中采到的数据与应有的支路不同就可以设置报警，烧坏汇流箱这样的火灾隐患是完全可以避免的。

汇流箱工作原理

汇流箱是太阳能光伏发电系统中的重要组件之一，它起到了将光伏组件产生的直流电能集中并输出的作用。下面将详细介绍汇流箱的工作原理。

一、汇流箱的基本结构

汇流箱普通由直流输入端子、直流输出端子、保护器、接地端子、温度传感器等组成。直流输入端子用于接收光伏组件的直流电能，而直流输出端子则将电能输送给逆变器。保护器用于保护光伏组件和逆变器，防止过电压、过电流等问题。接地端子用于接地保护，而温度传感器则用于监测汇流箱的温度。

二、汇流箱的工作原理

汇流箱的工作原理主要包括直流电能接收、保护、分配和监测四个方面。

1. 直流电能接收

光伏组件产生的直流电能通过汇流箱的直流输入端子进入汇流箱内部。在进入汇流箱之前，光伏组件的直流电能会经过光伏组件之间的串联和并联，以提高输出电压和电流。

2. 保护

汇流箱内部的保护器起到了保护光伏组件和逆变器的作用。当汇流箱内部发生过电压、过电流等异常情况时，保护器会自动切断电路，以保护光伏组件和逆变器的安全运行。

3. 分配

汇流箱会将来自光伏组件的直流电能分配给逆变器。逆变器将直流电能转换为交流电能，以供电网使用。汇流箱会根据光伏组件的输出情况，将电能分配给逆变器的不同输入通道，以实现最佳的电能输出效果。 4. 监测

汇流箱内部的温度传感器会实时监测汇流箱的温度情况。当温度过高时，汇流箱会通过保护器切断电路，以避免温度过高对光伏组件和逆变器造成伤害。同时，温度传感器还可以将温度数据传输给监测系统，以实现对汇流箱温度的远程监控和管理。

三、汇流箱的优势

1. 提高光伏系统的安全性：汇流箱内部的保护器能够及时切断电路，保护光伏组件和逆变器的安全运行。

2. 方便维护和管理：汇流箱内部的温度传感器可以实现对汇流箱温度的实时监测和管理，方便维护人员进行故障排查和维护。

3. 提高系统的效率：汇流箱可以根据光伏组件的输出情况，将电能分配给逆变器的不同输入通道，以实现最佳的电能输出效果。
