光伏汇流箱使用说明书

光伏电站汇流箱1、组件汇流箱的概况1.1长直的棚型为标准棚，每个棚有1056块组件组成，每22块组件汇成一个支路，每12个支路进入1个汇流箱，共4个汇流箱组成。

2、汇流箱型号及参数3、汇流箱运行规定3.1汇流箱可长期按照铭牌及技术规范规定参数连续运行。

3.2定期测量汇流箱支路开路电压时，要断开直流输入开关，再将熔断器完全断开才可以测量正负极间的开路电压。

3.3更换汇流箱内的熔断器时，要注意保险的电压、电流量程，要符合现场的实际情况。

3.4禁止带电更换支路保险。

3.5禁止在不断电的情况触摸模块板。

3.6在更换保险出现火花或着火时要及时断开直流开关，在采取灭火器进行灭火，严禁用水灭火。

4、汇流箱投入、退出操作流程4.1 汇流箱投入步骤:4.1.1 依次放上光伏电池组串输入正、负极熔断器。

4.1.2 合上输出直流断路器，汇流箱投入运行。

4.2 汇流箱退出流程:4.2.1 断开与该汇流箱对应的逆变器室内直流防雷配电柜中的输入直流断路器；4.2.2 断开该汇流箱直流断路器；4.2.3 依次取下各支路输入正、负极熔断器。

5、汇流箱巡视检查内容5.1汇流箱的日常检查5.1.1检查汇流箱整体完整，无损坏、变形倒塌事故。

若汇流箱有损坏、变形倒塌事故应及时向领导汇报，并现场指挥处理，做好记录。

5.1.2检查汇流箱处有无杂物、杂草，如有及时进行清理。

遇有积雪时应及时清理。

5.2汇流箱的定期维护5.2.1 汇流箱应每月检查一遍，隐患及时发现，及时消缺并在运行日志上登记。

5.2.2 检查螺丝无松动、生锈现象。

5.2.3 检查接线端子无烧毁、松动现象，测量保险无烧坏击穿，检查保险底座无烧坏及防雷模块是否正常。

5.2.4 检查线路正常无风化现象，接入汇流箱的线缆包扎牢固，绝缘是否老化，电缆接插头处不发热。

6、汇流箱异常运行及故障处理6.1 当汇流箱内直流断路器频繁跳闸时应试和一次，如再跳应进行以下检查：6.1.1 检查汇流箱内模块板及直流母排有无烧毁、放电痕迹，开关及直流母排是否发热变色。

光伏电站光伏发电系统汇流箱运行规定1汇流箱投入
1.1检查汇流箱、防反箱每路每路输入，输出连接线是否紧固，防雷器和熔断器是否完好，测量极性一直，电压在许可范围，且空气开关在断位，各路保险容量一致。

1.2合汇流箱各支路保险。

1.3查保险接触良好，各支路全电压一致且极性相同。

1.3合汇流箱至逆变器输出开关。

2汇流箱退出
2.1断汇流箱至逆变器输出开关。

2.2查各支路的电流为零。

2.3断汇流箱各支路保险。

3汇流箱维护
3.1按2条将汇流箱退出运行后进行汇流箱检修。

3.2防雷器的更换：检查防雷器指示，如变为红色即需要更换，更换时注意对应原线号恢复，并紧固好螺丝。

3.3熔断器的更换：用万用表检测熔断器的通断，如损坏即更换同型号的熔断器。

3.4维修完成后按1条进行汇流箱的投入。

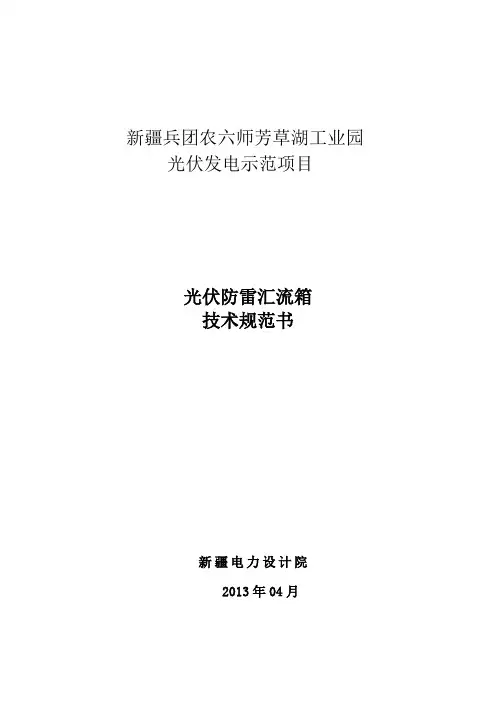

新疆兵团农六师芳草湖工业园光伏发电示范项目光伏防雷汇流箱技术规范书新疆电力设计院2013年04月目录1总则 (1)2技术标准 (2)3设备使用环境条件 (2)4技术要求 (3)5供货范围........................... 错误！未定义书签。

6质量保证及试验...................... 错误！未定义书签。

7技术资料和交付进度.................. 错误！未定义书签。

8技术服务和设计联络.................. 错误！未定义书签。

9附图............................... 错误！未定义书签。

1总则1.1本技术规范书适用于新疆兵团农六师芳草湖工业园光伏发电示范项目的光伏防雷汇流箱，它对光伏防雷汇流箱本体及其附属设备的功能设计、结构、性能安装和试验等方面提出了技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.4如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的要求。

投标方如对本技术规范书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规范书的差异”为标题的专门章节中加以详细描述说明。

1.5投标方在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。

规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。

有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。

1.6合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人。

PVS-16M光伏阵列汇流箱使用手册合肥阳光电源有限公司 ● PVS-16M-3A-C-Ver10-200910 ● 版本:1.0目录1. 符号解释 (1)2. 安全说明 (2)3. 简介 (3)4. 基本结构 (4)5. 安装与使用 (5)6. 技术数据 (11)7. 附录 (12)7.1. 质量保证 (12)7.2. 联系我们 (12)合肥阳光电源有限公司PVS-16M16汇流箱使用手册11. 符号解释为了更好的使用本手册，请仔细阅读以下符号说明。

警告!此符号标识对于如果不当操作则可能对用户的安全产生危险和(或)可能造成重大硬件损坏的注意事项或者说明。

说明! 此符号标识使得系统良好工作所需的重要注意事项。

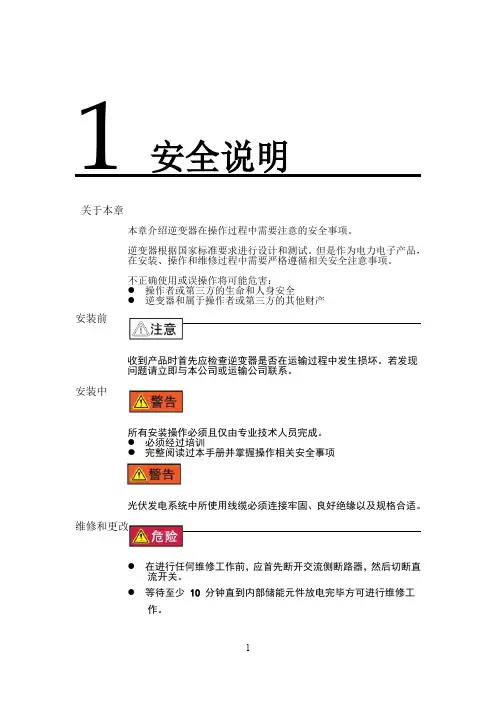

合肥阳光电源有限公司PVS-16M16汇流箱使用手册22. 安全说明安装前请仔细阅读本手册，若未按本手册中的说明进行安装而出现设备损坏，本公司有权不进行质量保证。

警告！所有的操作和接线请专业电气或机械工程师操作。

警告！ 安装时，除了接线端子外，请不要动机箱内部的其它部分。

警告！ 所有的操作和接线必须符合所在国和当地的相关标准要求。

警告！白天安装光伏组件时，应用不透光的材料遮住光伏组件，否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。

合肥阳光电源有限公司3.简介对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。

本公司的光伏阵列防雷汇流箱系列产品就是为了满足这一要求而特别设计的，可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。

使用光伏汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成1个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器后输出，方便了后级逆变器的接入。

建议用户在安装及使用时遵守必要的安全规范，为了保证人身安全与降低危险性，用户需要遵守手册中提到的安全措施。

GHL-100智能型光伏汇流箱使用手册v1.24GHL-100系列智能型光伏汇流箱使用手册（Version 1.24）(注：实际产品与图片可能不同,请以实际产品为准。

)致力于为人类提供低碳高效能源设备目录1.符号解释 (4)2.安全说明 (4)3.装置简介 (5)3.1.适用范围 (5)4.技术指标 (5)4.1.电气参数 (5)4.2.机械参数 (6)4.3.环境条件 (6)4.4.功能配置 (6)4.5.行业标准 (7)5.选型及订货指南 (7)5.1.选型说明 (7)5.2.订货指南 (7)6.产品结构 (8)6.1.内部结构 (8)6.2.熔断器选择 (9)6.3.断路器选择 (9)7.安装使用 (10)7.1.安装前检查 (10)7.2.需要使用的安装工具及零件 (10)7.3.机械安装 (11)7.4.电气接线及步骤 (13)7.5.启停汇流箱 (16)7.6.更换熔断器 (16)7.7.通讯设置（参见图8-2菜单结构说明） (17)8.人机接口说明 (17)8.1.整体设计 (17)8.2.菜单结构说明 (18)9.定值范围及遥信说明 (19)9.1.定值 (19)9.2.遥信说明 (20)10.故障排除 (20)10.1.故障排除前操作 (20)10.2.常见故障及排除方法 (21)11.贮存及保修 (21)11.1.贮存条件 (21)11.2.保修 (21)12.联系我们 (22)1.符号解释为了更好的使用本手册，请仔细阅读以下符号说明。

2.安全说明安装前请仔细阅读本手册，若未按本手册中的说明进行安装而出现设备损坏，本公司有权不进行质量保证。

3.装置简介智能型光伏汇流箱用于连接光伏组件与逆变器，在实现汇流、防雷功能的同时，还具有对箱内电流、电压、温度测量,对防雷器、母线、光伏组串进行故障诊断，以及与主站通讯的功能,便于构成光伏发电监测系统。

主要应用在大型光伏并网发电系统。

3.1.适用范围4.技术指标4.1.电气参数表4-1 电气参数4.2.机械参数表4-2 机械参数4.3.环境条件表4-3 环境条件4.4.功能配置表4-4 功能配置4.5.行业标准满足CGC/GF002：2010光伏方阵汇流箱技术规范。

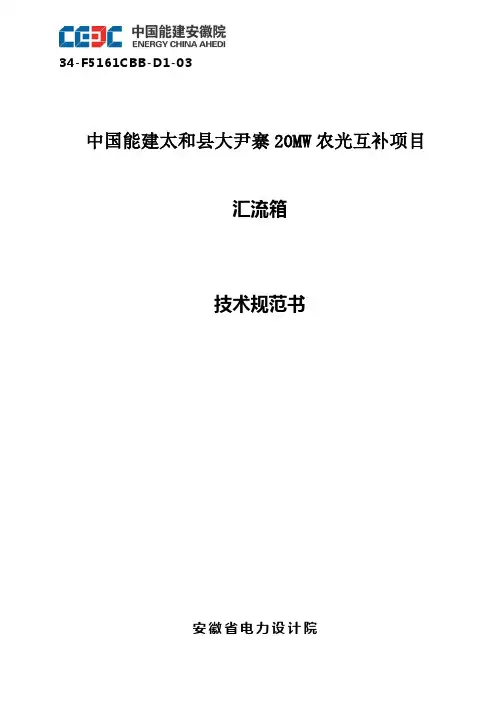

34-F5161CBB-D1-03中国能建太和县大尹寨20MW农光互补项目汇流箱技术规范书安徽省电力设计院甲级工程咨询资格证书编号：工咨甲21420070005甲级工程设计证书编号：A134002612甲级工程勘察综合类证书编号：110001-k j2016年1月合肥目次1 总的要求 (1)2 工程概况 (1)3 标准和规范 (2)3.1规范性引用文件 (2)3.2术语和定义 (2)4 技术要求 (2)4.1机体和结构质量 (2)4.2输入过流保护 (3)4.3防雷 (3)4.4显示功能 (3)4.7安全 (3)4.8浪涌 (4)4.9温升 (4)5试验方法 (5)5.1试验环境条件 (5)5.2机体和结构质量检查 (5)5.3输入过流保护试验IEC50380 (5)5.4防雷试验 (5)5.5显示功能试验 (5)5.6外壳防护等级 (5)5.7安全试验 (5)5.7.2浪涌试验 (5)5.8环境试验 (5)5.9温升试验 (6)6检验规则 (6)6.1检验分类 (6)6.2出厂检验 (7)6.3型式检验 (7)7采购设备需求及供货范围 (7)8标志、包装、运输、贮存 (8)8.1标志 (8)8.2包装 (8)8.3运输 (8)8.4贮存 (8)1 总的要求1.1本技术规范适用于中国能建太和县大尹寨20MW农光互补项目光伏方阵汇流箱。

它包括光伏方阵汇流箱的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及规范的条文。

投标方应保证提供符合本技术规范和相关的国际、国内工业标准的功能齐全的优质产品及其相应服务，对国家有关安全、环保等强制性标准必须满足其要求。

1.3如投标方没有以书面形式对本技术规范提出异议，招标方将认为投标方提供的设备完全符合技术规范和标准的要求。

偏差(无论多少)都必须清楚地表示在投标文件中的“差异表”中。

光伏发电交流汇流箱技术参数详解调试运维期间，汇流箱故障占整个电站故障原因的20~30%。

不安全的汇流箱容易引发火灾，严重威胁财产和人身安全。

本文将从汇流箱功能介绍、汇流箱展示、技术参数、接线原理图、安装工具、安装注意事项、接线等方面介绍光伏交流汇流箱，旨在让光伏人深入了解汇流箱，及其安装方法和注意细节。

二、光伏交流汇流箱产品功能介绍光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。

内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压、电流、功率、电能等信号）；主要作用：汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的危害，作为逆变器输出断开点，提高系统的安全性，保护安装维护人员的安全性。

三、光伏汇流箱产品展示以4汇1的交流汇流箱（400V/50KW）为例，共有4台50KW的逆变器：标号1：逆变器输出端直接连接到该4P断路器上，断路器可以迅速切断故障电流，逆变器最大交流输出电流为80A，空开规格按照逆变器最大电流的1.25倍,选择100A的塑壳断路器。

标号2：三台逆变器汇流之后总的断路器为额定电流为350A的塑壳断路器。

接到该断路器的电缆通过铜排连接，线径为150mm²。

标号3：熔断器（保险）是一种过电流保护器，当被保护电路的电流超过规定值，熔丝熔断使电路断开起到保护的作用，一般在防雷浪涌失效之后才会动作，可以选择100A的熔断器。

标号4：浪涌保护器用于抑制瞬态过压低于设备耐受冲击过电压，泄放电涌能量，从而保护系统电路及设备。

规格Uc:750V Imax:40KA In:20KA Up≤2.6KV，浪涌的下面一定要接地。

四、光伏交流汇流箱技术参数交流汇流箱的技术参数五、光伏交流汇流箱接线原理图六、光伏交流汇流箱安装工具介绍七、光伏交流汇流箱安装注意事项箱体的防护等级为IP65，适合户外安装，安装位置应满足以下几点要求：1汇流箱的安装位置应充分考虑到其外形尺寸及重量（参见参数章节）；2汇流箱的安装环境温度应在-25℃+60℃之间，相对湿度在0~95%之间；3汇流箱应安装在干燥、通风良好、防尘的地方；4进出线形式及安装方式：铠装电缆下进下出，室外光伏组件支架后立柱悬挂安装；5避免安装在太阳直射的地方，否则过高的温度会减少系统发电量，还可能影响汇流箱的使用寿命；6为了更好的散热且方便日常维护，安装汇流箱的四个方向保持足够的空间。

XX光伏电站直流配电柜及汇流箱运行规程1.运行规定1.直流配电柜1.1正常运行时直流配电柜所有支路开关在合。

1. 2当直流汇流箱设备故障退出运行则相应直流配电柜支路开关拉开。

1.3当直流配电柜内任一支路开关跳闸，应查明原因方可合闸。

1.4直流配电柜内直流开关损坏需更换时，相应逆变器退出运行，拉开逆变器交直流侧开关，拉开支路汇流箱内开关。

1.5直流汇流箱正极对地、负极对地的绝缘电阻应大于1兆欧。

直流汇流箱内熔断器更换时需更换同容量的熔断器，不得随意更改。

1.2直流汇流箱1.2.1投切汇流箱熔断器时，工作人员必须使用绝缘工具，防止人身触电。

1.2.2在汇流箱进行工作时，须取下汇流箱各支路保险及断开连接的电池组串，断开直流配电柜对应的开关，并悬挂标示牌。

1.2.3进行电池板维护工作时，太阳能组件边框必须牢固接地；在相同的外部条件下，同一光伏组件表面温度差异应小于20°C；在相同的外部条件下，测量接入同一汇流箱的组件的输入电流，其偏差不应超过5%。

工作人员工作时，应使用绝缘工具。

防止人身触电。

1.2.4发生直流柜开关跳闸时，应对相应的汇流箱和电缆进行检查，测量绝缘正常后方可合闸送电。

2. 巡回检查2.1直流配电柜2.1. 1检查直流防雷配电柜本体正常，无变形现象。

2.1.2检查直流防雷配电柜表面清洁无积灰。

2. 1.3检查直流配电柜的门锁齐全完好，照明良好。

2. 1.4检查直流配电柜标号无脱落、字迹清晰准确。

2. 1.5检查直流配电柜柜内无异音、无异味、无放电现象。

2. 1.6检查直流配电柜内电缆连接牢固，有无过热、变色的现象，进出线电缆完好无破损、无变色。

柜内各连接电无过热现象。

2. 1.7检查直流防雷配电柜接地线连接良好。

2. 1.8检查断路器的位置信号是否与断路器实际位置相对应。

2. 1.9各支路进线电源开关位置准确，无跳闸脱口现象。

2.1.10各支路进线电源开关保护定值正确，符合运行要求。

MH-PVJK2光伏汇流箱智能监测装置使用说明书V1.02(支持24通道 1500V系统)长沙梦幻电子科技有限公司 网站：目 录一 产品性能简介二 型号说明三 监测主机外型尺寸及端子定义图四 智能电流传感器外型尺寸及端子定义图五 监测主机技术参数六 多路直流电流传感器参数七 电流传感器连接说明八 监测主机指示灯说明九 监测主机MODBUS-RTU通信协议说明十 装置参数设定十一 使用注意事项十二 质保附件一 监控主机MODBUS-RTU通信协议寄存器数据定义表附件二 监控主机数据上传RS-485网络施工建议附件三 后台设备采集汇流箱智能监控装置数据注意事项一、产品性能简介MH-PVJK2型光伏汇流箱智能监测装置是我公司最新开发的一款多功能、低功耗、全智能型汇流箱监测单元，在一个装置内集中了如下众多功能：1、创新的“监测主机+多路智能电流传感器”模式，体积小，安装方便2、监测主机直接使用光伏电源作为工作电源，并给智能电流传感器提供工作电源3、智能电流传感器采用一体化封装，可靠性极高4、智能电流传感器自带数据接口与监测主机连接5、测量光伏电压6、测量多路直流电流和多路总电流7、测量多路直流功率和多路总功率8、一路温度测量，用于测量箱内温度（可选）9、两路干接点开关量输入，可分别监测防雷器和主开关的运行状态10、隔离的RS485接口用于远程数据通信，支持MODBUS-RTU协议11、红外数据端口可方便用于现场数据检查和参数设置12、内置全方位保护报警功能，不但各项报警参数可编程设置，而且各报警功能可单独设置为关闭或启用，方便现场应用MH-PVJK1型监测装置体积小、安装方便。

智能传感器的间距为18mm标准间距，同小型断路器的宽度相同，方便接线。

一体化多路直流传感器的使用不但提高了产品的可靠性，也减少了许多汇流箱内的连线。

使用此装置的汇流箱能做到更加整齐和漂亮，也更加安全。

二、型号说明1、监测装置主机型号：MH-PVJK22、智能电流传感器选型：MH - DDC2 - XX回路数8、12、16可选多路智能电流传感器 2 型公司名称三、监测主机外型尺寸及端子定义图• 端子定义表端子名称端子组功能端子说明PV+光伏高压正极 PV- 光伏高压输入光伏高压负极 V+ 连接智能传感器V+端子V- 连接智能传感器V-端子 A 连接智能传感器A/TX 端子 B 智能电流传感器连接端连接智能传感器B/RX 端子T1 连接温度传感器一端 T2 温度连接温度传感器另一端 DI1 开关量1输入（干接点） 用于连接防雷器 DI2 开关量2输入（干接点）用于连接断路器器A RS485 AB RS485 B GND数据上传485接口RS485公共端接地端子连接地线（良好接地）四、智能电流传感器外型尺寸及端子定义图• 16路外形尺寸：340 × 38 × 15•12路外形尺寸：268 × 38 × 15•8路外形尺寸：196 × 38 × 15• 端子定义表端子名称 端子组功能 端子说明 V+ 连接监测主机V+端子V- 连接监测主机V-端子 A/TX 连接监测主机A 端子 B/RX多路直流传感器连接端连接监测主机B 端子说明：左右两组端子是直通的，任接一边都可以五、 监测主机技术参数光伏电压输入 DC 300V ～ 1500V 电压测量范围 DC 300V ～ 1500V电压测量精度 0.5级 温度测量范围 -40℃～ 100℃温度测量精度 ±1℃ 开关量输入 无源干接点输入红外接口 38KHz调制、2米范围、15°偏角正常工作温度 -30℃～70℃外壳温升 底面：<10K 正面：<5K （环境温度70℃时）极限存储温度 -40℃～85℃ 正常工作湿度 5%～95%不结露海拔高度 ≤4000米安全隔离电压 光伏输入和次级之间 4400VAC 60秒 光伏输入和外壳地之间 4400VAC 60秒 数据上传接口和主电路之间：1500VAC 60秒冲击耐压 12KV (1.2/50μS) 智能电流传感器接口外供电源 电压：DC 5V 最大负载电流：200mA 数据上传接口标准RS-485接口 地址：1-240可设置波特率：2400bps、4800bps、9600bps可设置出厂设置为9600bps数据格式：10位无校验 （1,8,1.n）11位奇校验 (1,8,1.odd)11位偶校验 (1,8,1,even) 可设置出厂设置为 11位偶校验支持的节点数：128六、多路直流传感器技术参数工作电源输入 DC 4.5-5.5V 电流<20mA测量额定电流 DC 15A测量电流范围 DC -5A ～ +15A电流测量精度 0.5级数据输出接口 RS-485 9600bps 8位无校验数据通信协议 MODBUS RTU正常工作温度 -30℃～80℃极限存储温度 -40℃～85℃安全隔离电压 被测光伏导线与外壳地、接线端子间 5000VAC过载能力 瞬间(<200ms)额定电流5倍不损坏七、电流传感器连接说明MH-PVJK2监测主机的智能传感器接口可支持1-2个电流传感器，主机软件支持最多24路电流监测。

光伏电站日常维护汇流箱一、介绍汇流箱就是汇集电流的一个设备，主要是用在大中型光伏系统中，光伏阵列中组件串数量多，输出多，必须需要一个设备把这些输出集中起来，使之可以直接连在逆变器上。

在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，科比特科技根据《SJT 11127-1997 光伏(PV)发电系统过电压保护-导则》和《GB/T18479-2001地面用光伏（PV）发电系统概述和导则》以及光伏系统的特点,可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现并网。

可同时接入多路太阳能光伏阵列，每路额定电流可达10A，最大15A，能满足不同用户需求。

每路输入独立配有太阳能光伏直流高压防雷电路，具备多级防雷功能，确保雷击不影响光伏阵列正常输出。

输出端配有光伏直流高压防雷模块，可耐受最大80kA的雷电流。

采用高压断路器，直流耐压值不低于DC1000V，安全可靠。

具有雷电记录功能,方便了解雷电灾害的侵入情况。

具有电流、电压、电量的实时显示功能，便于观察工作状况。

防护等级达IP65,满足室外安装的使用要求。

具有远程监控功能。

汇流箱大概的结构主要有保险管、防雷器、直流断路器（隔离刀闸）、正（负）极接线板、电流传感器，计量采样板、通讯板等。

光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，并设置了工作状态指示灯、雷电计数器。

为方便用户及时准确的掌握光伏电池的工作情况，配备远方通讯监测装置保证太阳能光伏发电系统发挥最大功效。

汇流箱的主要故障有以下几点：1.正负极熔断器烧损；造成的主要原因是：a.由于熔断器的额定电流小于接入光伏组串的电流。

b.接入汇流箱的电缆正负极短路或电缆接地。

c.熔断器的质量不合格造成的熔断器烧损。

d.光伏组件串接数量超出设计标准范围。

光伏系统硬件主要设计之光伏汇流箱------新手木鱼学光伏汇流箱（junction box)，汇流，顾名思义就是汇集电流，当然就汇流箱所能实现的功能而言，远不止于汇流。

汇流箱的主要功能有：1.汇流由于单体太阳能电池板所输出的电压和电流都是很小的，无法达到逆变器的额定输入电压和电流进行电能的变换。

为此依据所要达到的发电量的功率去设计光伏阵列的拓扑结构，也就是确定串并联的单体光伏电板的数目，串联可以提高电流，并联提高电压。

（有的因为阵列面积的限制，可采用BOOST升压电路，达到逆变器的输入电压和电流，PS不知道这句话写的对不对）举一个实例看看：（合肥阳光的一个产品）（注：这个是汇流箱底部的接线端子左侧为16路直流输入的正极右侧为16路直流输入的负极汇流后的DC input and output不用多说）（注:此为汇流箱内部的端子5，6为16路正极输入的端子注意每一路都有一个保险丝熔断器12为直流输出端子3为接地端子）保险丝熔断器2.防雷户外的电池板在雷电多发的季节（夏季），要采取防雷保护，主要的保护装置是电涌保护器（SPD）和熔断器。

如图：是两种防雷保护装置.3.直流电压保护主要采用的是多级熔断器来进行保护，提高耐压值到DC1000V左右，这个熔断器可与SPD直流输入端子连接是一个公共的部分。

（新手，不知道这么写对不对）4.光伏阵列的保护在逆变器处于非工作状态，光伏阵列仍然工作，此时可能会产生内部环流，为此需要在每一路的阵列上上加一个反向二极管，由于这个二极管的耐压值会很大，因此对于光伏系统的功率有一定的损耗。

5.光伏板工作状态的监控我们有必要知道每一路光伏板的发电数据运行参数故障状况等，为此要在光伏板上安装相应的电压和电流传感器，进行数据的采集和传输，如霍尔电压和电流传感器，温度传感器，湿度传感器等，实时监测光伏板的运行参数，从而为整个系统的运行提供数据支撑。

实时数据还可以有RS485总线与上位机进行数据传输，在PC界面记录并分析数据。
