拱肋钢管混凝土泵送砼施工方案

目录一、工程简况 (3)二、编制依据 (4)三、施工工艺综述 (4)四、施工计划及总体布置 (5)4.1.施工计划和施工流程 (5)4.2.主要机具设备 (5)4.3.劳动力安排 (5)4.4.施工准备 (6)五、钢管混凝土泵送顶升 (6)5.1.钢管混凝土泵送顶升工艺方法 (6)5.2.钢管混凝土泵送顶升施工工艺流程 (7)5.3.C50微膨胀混凝土配制 (7)5.3.1.混凝土的技术要求 (7)5.3.2.原材料的确定 (8)5.3.3.钢管C50混凝土配合比 (8)5.4.泵送设备的配置 (8)5.5.灌注管、排气管及冒浆孔的布置 (8)5.6.泵管的布置 (9)5.7.人工浇筑压浆管以下区段混凝土 (9)5.8.泵管水密试验及管内废渣清除 (9)5.9.泵送高等级砂浆 (9)5.10.泵送C50微膨胀混凝土 (10)5.11.清洗设备及封堵压、排浆孔 (11)5.12.施工关键控制点 (11)5.13.测量与控制 (11)5.13.1.钢管内混凝土达到标高的测量 (11)5.13.2.拱肋轴线偏位测量 (12)5.13.3.拱肋标高测量 (12)5.13.4.端横梁和纵梁变形测量 (12)六、钢管混凝土质量检测方法及补强 (13)七、质量保证措施 (13)八、安全保证措施 (13)九、应急措施 (14)跨X X X 1-72m系杆拱拱肋钢管混凝土泵送砼施工方案一、工程简况X X X桥X X X墩设计为1-72 m系杆拱主梁采用预应力混凝土梁。

设计为双线，线间距5.0m。

桥位于纵坡为-7.25‰、平面位于缓和曲线上（R=2200m）。

拱肋采用钢管混凝土叠拱，拱管直径1.0m，管壁厚16mm。

上拱管失高15.5m，失跨比1/4.645，下拱管失高14.0m，失跨比1/5.143,上下拱管中心线拱脚处高度差1.5m，拱顶高度差3.0m。

拱管内灌注C50补偿收缩混凝土，压注量为211.5m3。

拱轴线采用二次抛物线，上下拱管之间设置联杆，联杆为1000*500mm（圆端处圆弧直径为500mm），厚度为30mm的圆端型钢管，联杆内不灌注混凝土；两拱肋中心距13.9m，拱肋之间的横向风撑采用外径0.85m的钢管，斜向风撑采用外径0.7m，的钢管，中间设一道米字形横撑，两端各设一道K形横撑；横撑内不灌注混凝土，其外表面需做防腐处理。

钢管混凝土系杆拱桥拱肋压注施工工艺和质量控制

为了使多余的浆液和气体排出，并保证拱肋混凝土的密实，在拱顶处
开口，焊接内径不小于￣２００ｍｍ的钢
管，钢管壁厚不小于２ｍ，ｍ高度不小
于２０ｍ。０ｅ
３６输送管的布设，
输送管数量应充足，型号齐全，接头密封圈位置准确，联结卡箍及螺
栓安装正确并上紧。输送管应设置足够的支点和悬挂点，要求稳定。在泵管对接前仔细检查管内壁是否清洁、结构和密封圈是否完好及管节接口
是否严密，以确保在压注过程中不会发生堵塞、裂和脱管现象。混凝土爆
输送管应避免转弯角度过小及弯头
一
土，用与钢管同质钢板将开口补平，并按要求涂装。
压注的混凝土达到９％强度后０
坏。了保证拱脚何移不能大于没计为数值及全桥受力均匀，就受求钢管这拱两端四趾必须同时均匀地进行混凝土顶升。总的来说，管拱肋内混钢
压注混凝土顺畅。在混凝土终凝后，
割除截止阀，割除时应靠近截止阀，
以减小对混凝土的热影响。为防止一
次压注不顺畅，在拱肋１位置处增／４
设一备用压注口，焊上闸阀，并待有混凝土流时，闭闸阀。闸阀型式关
采用球型闸阀。３５增压排气管的准备．
。
钢管拱混凝土的压注对混凝土
◆ ◆ ◆ ◆ ● ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆
２４０２０２）
◆ ◆ ● ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

钢管混凝土拱桥的施工方法和结构设计

钢管混凝土拱桥的施工方法钢管砼结构，由于能通过互补使钢管和混凝土单独受力的弱点得以削弱甚至消除，管内混凝土可增强管壁的稳定性，钢管对混凝土的套箍作用,使砼处于三向受力状态，既提高了混凝土的承载力，又增大了其极限压缩应变，所以自钢管砼结构问世以来，是桥梁建筑业发展的一项新技术,具有自重轻、强度大、抗变形能力强的优点，因而得到突飞猛进的发展。

在桥梁方面,已以各种拱桥发展到桁架梁等结构形式，并发展到钢管混凝土作劲性骨架拱桥。

其施工方法发展很快，已经应用的有无支架吊装法，支架吊装法，转体施工法等。

1 拱肋钢管的加工制作拱肋加工前，应依理论设计拱轴座标和预留拱度值，经计算分析后放样，钢管拱肋骨架的弧线采用直缝焊接管时,通常焊成 1.2-2.0m的基本直线管节;当采用螺旋焊接管时，一般焊成12.0～20m弧形管节。

对于桁式拱肋的钢管骨架,再放样试拼,焊成10m左右的桁式拱肋单元，经厂内试拼合格后即可出厂.具体工艺流程为:选材料进场材料分类材质确认和检验划线与标记移植编号码下料坡口加工钢管卷制组圆、调圆焊接非坡口检验附件装配、焊接单节终检组成10m左右的大节桁式拱肋焊接无损检验大节桁式拱肋终检 1：1大样拼装检验防腐处理出厂。

当拱肋截面为组合型时，应在胎模支架上组焊骨架一次成型，经尺寸检验和校正合格后,先焊上、下两面，再焊两侧面（由两端向中间施焊）.焊接采用坡口对焊，纵焊缝设在腔内，上、下管环缝相互错开。

在平台上按1:1放样时，应将焊缝的收缩变形考虑在内。

为保证各节钢管或其组合骨架拼组后符合设计线型，可在各节端部预留1cm左右的富余量，待拼装时根据实际情况将富余部分切除。

钢管焊接施工以“GBJD05-83、钢结构施工和施工及验收规范”的规定为标准.焊缝均按设计要求全部做超声波探伤检查和X射线抽样检查（抽样率大于5％）。

焊缝质量应达到二级质量标准的要求。

2 钢管混凝土拱桥的架设2.1无支架吊装法2。

1。

1缆索吊机斜拉扣挂悬拼法具体做法与其他拱肋的架设相似，只是钢管混凝土拱肋无支架架设方案用于较大跨度，它可根据吊机能力把钢管拱肋合成几大段进行分段对称吊装,并随时用扣索和缆风绳锚固,稳定在桥位上，最后合拢。

某大桥钢管拱肋混凝土施工

浅谈某大桥钢管拱肋混凝土施工摘要:本文以某大桥为例阐述了钢管拱肋的混凝土压注施工是能否体现设计目标——混凝土与钢管良好联合的关键工序。

除了混凝土对钢材的粘着力外还存在着钢管对管内混凝土强有力的约束,这种三维的约束使得管内混凝土的受力性能大幅度改善,能够更有效地发挥钢材和混凝土两种材料各自的优点,同时克服了钢管结构容易发生局部屈曲、变形的缺点。

关键词: 施工技术；拱肋;钢管混凝土;中图分类号：tu74文献标识码： a 文章编号：1施工概述某大桥主桥拱肋是两条封闭的椭圆钢管构成,两条拱肋在拱脚处与主墩承台拱座上的预埋钢板焊接固定成一个整体,拱脚处的断面最大,长轴长4.1569m,短轴长3m。

根据设计要求,大桥主桥拱脚段灌注c50无收缩混凝土,总方量约为1100m3。

拱肋内混凝土采用泵送顶升浇灌法,混凝土灌注位置:内拱吊杆n8锚固端断面处,外拱吊杆w10锚固端断面处。

拱肋混凝土灌注分两次进行,第一次从拱脚灌注至横梁顶面,第二次灌注横梁以上段混凝土。

第二次灌注混凝土时采取先外拱后内拱的顺序进行。

浇注位置如图1所示。

图1 拱脚段混凝土浇注示意图2拱肋微膨胀混凝土施工工艺流程拱肋钢管混凝土施工工艺流程图如图2所示。

图2拱肋钢管混凝土施工工艺框图3微膨胀混凝土配合比一般普通混凝土在凝固时,由于其自身干燥收缩、温差变异等原因,混凝土产生收缩变形。

为使拱肋混凝土凝固后拱肋内不产生空隙,本工程使用微膨胀混凝土,以补偿混凝土的收缩。

微膨胀混凝土的配制材料及技术要求如表1所示。

表1 微膨胀混凝土的配制材料及技术要求根据公司试验室和商品混凝土拌和站对原材料、拌和料联合试验,经多次反复试拌调配,最终确定本工程拱肋内微膨胀混凝土配合比:1:1.78:2.17:0.38: 0.209: 0.058:0.032 [水泥:砂:石:水:粉煤灰:膨胀剂:减水剂]。

4冷却水管设置及测温为控制混凝土的升温和减少温差,以防止混凝土出现裂缝,设计要求拱肋内混凝土设置循环冷却水管,混凝土浇注完成后在冷却水管内通水循环。

5、钢管混凝土压注施工工艺工法

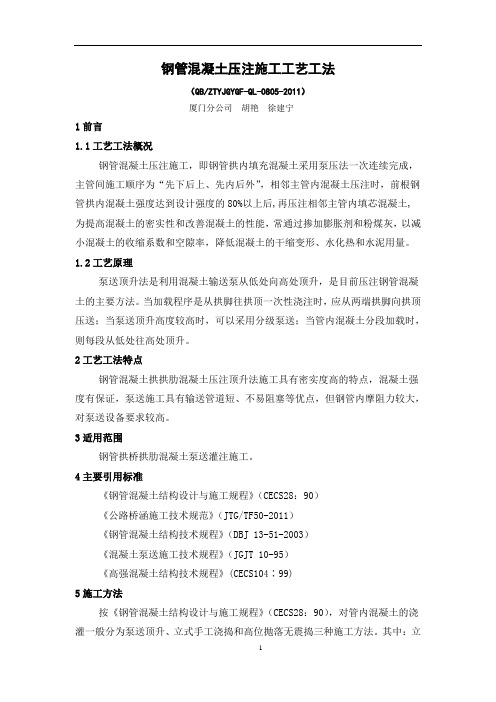

钢管混凝土压注施工工艺工法（QB/ZTYJGYGF-QL-0805-2011）厦门分公司胡艳徐建宁1前言1.1工艺工法概况钢管混凝土压注施工，即钢管拱内填充混凝土采用泵压法一次连续完成，主管间施工顺序为“先下后上、先内后外”，相邻主管内混凝土压注时，前根钢管拱内混凝土强度达到设计强度的80%以上后,再压注相邻主管内填芯混凝土,为提高混凝土的密实性和改善混凝土的性能，常通过掺加膨胀剂和粉煤灰，以减小混凝土的收缩系数和空隙率，降低混凝土的干缩变形、水化热和水泥用量。

1.2工艺原理泵送顶升法是利用混凝土输送泵从低处向高处顶升，是目前压注钢管混凝土的主要方法。

当加载程序是从拱脚往拱顶一次性浇注时，应从两端拱脚向拱顶压送；当泵送顶升高度较高时，可以采用分级泵送；当管内混凝土分段加载时，则每段从低处往高处顶升。

2工艺工法特点钢管混凝土拱拱肋混凝土压注顶升法施工具有密实度高的特点，混凝土强度有保证，泵送施工具有输送管道短、不易阻塞等优点，但钢管内摩阻力较大，对泵送设备要求较高。

3适用范围钢管拱桥拱肋混凝土泵送灌注施工。

4主要引用标准《钢管混凝土结构设计与施工规程》（CECS28：90）《公路桥涵施工技术规范》（JTG/TF50-2011）《钢管混凝土结构技术规程》（DBJ 13-51-2003）《混凝土泵送施工技术规程》（JGJT 10-95）《高强混凝土结构技术规程》(CECS104∶99)5施工方法按《钢管混凝土结构设计与施工规程》（CECS28：90），对管内混凝土的浇灌一般分为泵送顶升、立式手工浇捣和高位抛落无震捣三种施工方法。

其中：立式手工浇捣法，混凝土自钢管上口灌入，用震捣器捣实。

当管径>350mm 时，采用内部震捣器，管径小于350mm 时，采用设于钢管外部的震捣器附着震捣。

立式高位抛落无震捣法，是利用混凝土从高处顺钢管下落时产生的动能达到震实混凝土的目的，免除了繁杂的震捣作业，它适用于管径大于350mm，高度大于4m 的条件，对于抛落高度不足4m 的区段，仍须配用内部震捣器。
