华电《电力系统分析基础》2016汇总

资料说明：本资料由华北电力大学在校学生提供，为方便外校学生考研复习，我们整理了所有的专业课考研资料，上传了所有内部资料（视频除外）。

我们是由一群“勇闯北京、热爱华电”的华电本校热血学生组成，本科时有本校的、外校的和跨专业的，现在全部考上华电研究生。

为了方便“立志考华电”学生交流，我们建立QQ群276540388，为大家免费答疑，分享华电最新消息，提高最新内部试题，各种疑难问题，我们都进最大努力帮助，只为“大华电，大电力，中国梦，梦华电！”第一次作业参考答案1、、电能生产的主要特点有哪些？答：电能生产的主要特点可以归纳为以下三点。

①电能生产的连续性特点；由于电能不能大量储存，电能的生产、输送和消费是同时完成的。

②电能生产瞬时性的特点；这是因为电能的传输速度非常快（接近光速），电力系统中任何一点发生故障都马上影响到整个电力系统。

③电能生产重要性的特点；电能清洁卫生、易于转换、便于实现自动控制，因此国民经济各部门绝大多数以电能作为能源，而电能又不能储存，所以电能供应的中断或减少将对国名经济产生重大影响。

2、对电力系统运行的基本要求是什么？答：对电力系统运行的基本要求有：①保证对用户的供电可靠性；②电能质量要好；③电力系统运行经济性要好；④对环境的不良影响要小。

3、电力系统中负荷的分类（I、II、III类负荷）是根据什么原则进行的？各类负荷对供电可靠性的要求是什么？答：电力系统中负荷的分类是根据用户的重要程度和供电中断或减少对用户所造成的危害的大小来划分的，凡供电中断将导致设备损坏、人员伤亡、产品报废、社会秩序还乱、政治影响大的用户的用电设备称为I类负荷；凡供电中断或减少将导致产品产量下降、人民生活受到影响的用户的用电设备称为II类负荷；I类、II类负荷以外的负荷称为III类负荷。

I类负荷对供电可靠性的要求是任何情况下不得中断供电；II类负荷对供电可靠性的要求是尽可能不中断供电；III类负荷可以停电。

4、标出下图所示电力系统中发电机、变压器的额定电压。

华电电力系统分析基础读书笔记2013-02-23电力系统分析基础Power System Analysis Basis（一）课程介绍1.传统的课程划分（1）电力系统稳态分析—正常的、相对静止的运行状态1)电力系统的基本知识和等值网络;2）电力系统正常运行状况的分析和计算3）电力系统有功功率—频率、无功功率—电压的控制与调整（2）电力系统暂态分析—从一种运行状态向另一种运行状态的过渡过程1）波过程—操作或雷击时的过电压（过程最短）。

高电压技术2）电磁暂态过程—与短路及励磁有关(过程较短）。

涉及电压、电流:短路计算、对称分量法及序网概念、不对称故障的分析与计算3）机电暂态过程-与动力系统有关（过程较长)涉及功率、功角-导致系统振荡、稳定性破坏、异步运行：静稳、暂稳2。

电力系统分析基础—--———改革后的电力系的平台课程主要学习电力系统稳态和短路分析知识(1）电力系统的基本概念—发、输、变、配。

（8学时)（2）电力网元件参数及等值电路—物理元件的数学模型（8学时）（3）简单电力网稳态分析与计算—功率流动、手工潮流计算（8学时）（4）电力系统潮流的计算机算法—潮流计算的基本原理、数学模型、求解方法和计算程序框图。

（8学时）(5)有功最优分配及频率控制—如何保证低损耗、高回收.（6学时) (6）无功功率及电压调整-如何使无功合理分布使功率损耗最小.（6学时）（7)短路电流分析与计算—三相短路及不对称故障计算。

（20学时）3。

教材（1）电力系统稳态分析（第三版)东南大学，陈珩，水利电力出版社(2）电力系统暂态分析（第三版）西安交通大学，李光琦，水利电力出版社(3）电力系统分析复习指导与习题精解杨淑英中国电力出版社4。

如何学习这门课程（1）先修课程：电路，电机学(2)听课为主，自学为辅(3)看书2～3遍（4）及时、独立的完成作业(5)理解基本概念，不要死记硬背（6）多翻阅电网技术、电力系统自动化等期刊,了解新概念，专业领域的成果和分析.第一章电力系统的基本概念1、电力系统的概念和组成2、对电力系统运行的基本要求3、电力系统的电压等级4、电力系统的接线方式和中性点接地5、电力系统的负荷§1。

1。

电力系统各级的平均电压:3。

15 ，6。

3，10.5,15。

75，37,115，230，345,525（kV）2.电压降落的纵分量电压降落的横分量3。

电力网络的简化方法：等值电源法，负荷移置法，星网变换4.节点分类：PQ节点,PV 节点，平衡节点5。

电力系统无功率电源:同步发电机、调相机、静电电容器、静止补偿器。

6。

调压措施:发电机调压、改变变压器的变比调压、利用无功补偿设备调压.7。

中枢点调压方式：逆调压、顺调压、常调压。

8.中性点接地方式：直接接地、不接地、从属于不接地方式的经消弧线圈接地。

9.电晕影响：消耗有功功率、泄漏电流。

阻尼绕组的作用:电力系统的扰动起到阻尼的作用。

10。

变压器参数：电阻、电抗、电导、电纳。

11。

极限切除角:加速面积等于最大可能减速面积时对应的切除角。

12。

短路冲击电流:短路电流的最大可能瞬时值。

13。

电压降落：指串联阻抗元件首末两端电压的向量差.14。

电力系统：指由发电机、各类变电所和输电线路以及电力用户组成的整体。

15。

电力系统运行的基本要求：①保证可靠的持续供电②保证良好的电能质量③保证系统运行的经济性。

16。

调整潮流的手段有：串联电容(抵偿线的感抗)、串联电抗（限流)、附加串联加压器。

17。

短路：指电力系统正常运行情况以外的相与相之间或相与地之间连接。

18.短路的类型:三相短路、二相短路、二相接地短路和单相接地短路.19。

无功负荷的无功特性:分串联之路和并联之路。

20。

闭式电力网络分类：简单环式、两端供电式网络。

21。

电压降落、电压损耗、电压偏移的定义有所不同:网络元件的电压降落是指元件首末端两点电压的相量差,即；把两点间电压绝对值之差称为电压损耗，用表示，；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV表示，也可以用额定电压的百分数表示。

若某点的实际电压为V，该处的额定电压为，则用百分数表示的电压偏移为，电压偏移（％)22. 潮流方程中节点的分类及相应的定义:⑴节点可分为：PQ节点、PV节点和平衡节点三种类型。

填空题1、输电线路的网络参数是指（电阻）、（电抗)、(电纳）、（电导）。

2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。

“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差.3、由无限大的电源供电系统，发生三相短路时,其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路电流的最大瞬时的值又叫(短路冲击电流），他出现在短路后约（半)个周波左右,当频率等于50HZ时，这个时间应为（0.01)秒左右.4、标么值是指（有名值/实际值）和（基准值)的比值.5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。

6、电力系统中的有功功率电源是（各类发电厂的发电机),无功功率电源是（发电机）,（电容器和调相机），（并联电抗器）,（静止补偿器和静止调相机)。

7、电力系统的中性点接地方式有（直接接地）（不接地)(经消弧线圈接地).8、电力网的接线方式通常按供电可靠性分为（无备用)接线和（有备用）接线.9、架空线是由（导线）(避雷线）（杆塔）（绝缘子）（金具）构成.10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比)、(借并联补偿设备调压)、(改变输电线路参数)。

11、某变压器铭牌上标么电压为220±2＊2。

5％,他共有（5）个接头，各分接头电压分别为（220KV)(214。

5KV)（209KV)（225.5KV)（231KV）。

二：思考题电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网: 由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和.电力系统的电气接线图和地理接线图有何区别？（p4-5)答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接.但难以表示各主要电机电器间的联系。

电力系统分析基础知识点总结电力系统分析是电力工程中重要的一部分，它涉及到电力系统的运行、规划和优化等方面。

本文将对电力系统分析的基础知识点进行总结，包括电力系统的组成、电力系统的稳态分析和暂态分析等内容。

一、电力系统的组成电力系统由发电厂、输电网和配电网组成。

发电厂负责将能源转换为电能，输电网负责将电能从发电厂输送到各个用电点，配电网负责将电能分配给最终用户。

1. 发电厂：发电厂根据能源的不同可以分为火力发电厂、水力发电厂、核能发电厂等。

发电厂的主要设备包括发电机、锅炉、汽轮机等。

2. 输电网：输电网主要由高压输电线路、变电站和配电站组成。

高压输电线路用于将电能从发电厂输送到各个变电站，变电站负责将电能从高压输电线路转换为适合分配的电压，配电站则将电能分配给最终用户。

3. 配电网：配电网主要由低压配电线路和变压器组成。

低压配电线路将电能从配电站输送到各个用户，变压器则负责将电能从高压转换为低压。

二、电力系统的稳态分析电力系统的稳态分析是指在电力系统运行稳定的情况下，对电力系统进行分析和计算。

稳态分析主要包括功率流分析、电压稳定分析和短路分析等。

1. 功率流分析：功率流分析是指在电力系统中计算各个节点的电压、功率和功率因数等参数的过程。

通过功率流分析可以确定电力系统中各个节点的电压稳定性和负荷分配情况。

2. 电压稳定分析：电压稳定分析是指在电力系统中计算各个节点的电压稳定性的过程。

电压稳定性是指电力系统中各个节点的电压是否能够保持在合理的范围内，不会出现过高或过低的情况。

3. 短路分析：短路分析是指在电力系统中计算短路电流和短路电压的过程。

短路电流是指在电力系统中发生短路故障时，电流的大小；短路电压是指在电力系统中发生短路故障时，电压的大小。

三、电力系统的暂态分析电力系统的暂态分析是指在电力系统发生突发故障或扰动时，对电力系统进行分析和计算。

暂态分析主要包括过电压分析、过电流分析和电力系统的稳定性分析等。

华北电力大学《电力系统分析》思考题部分参考答案1. 电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2. 电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

但难以表示各主要电机电器间的联系。

电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。

但难以反映各发电厂、变电所、电力线路的相对位置。

3. 电力系统运行的特点和要求是什么？（p5）答：特点：（1）电能与国民经济各部门联系密切。

（2）电能不能大量储存。

(3)生产、输送、消费电能各环节所组成的统一整体不可分割。

（4）电能生产、输送、消费工况的改变十分迅速。

（5）对电能质量的要求颇为严格。

要求：（1）保证可靠的持续供电。

（2）保证良好的电能质量。

（3）保证系统运行的经济性。

4. 电网互联的优缺点是什么？（p7）答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。

同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。

联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。

5. 我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？（p8-9）答：额定电压等级有（kV）：3、6、10、20、35、60、110、154、220、330、500、750、1000平均额定电压有（kV）：3.15、6.3、10.5、37、115、230、345、525系统各元件的额定电压如何确定：发电机母线比额定电压高5%。

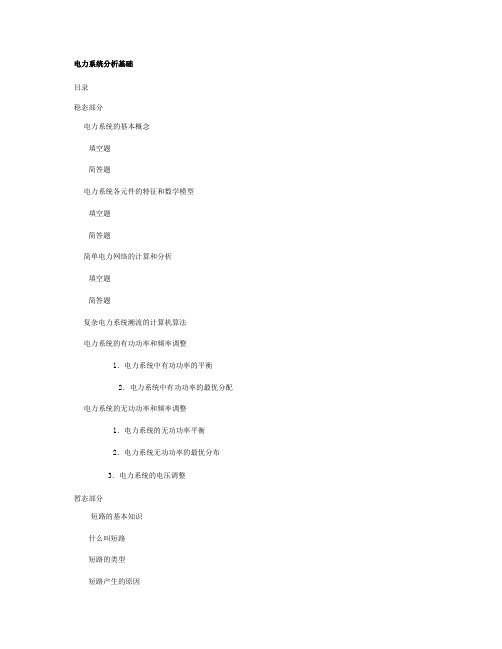

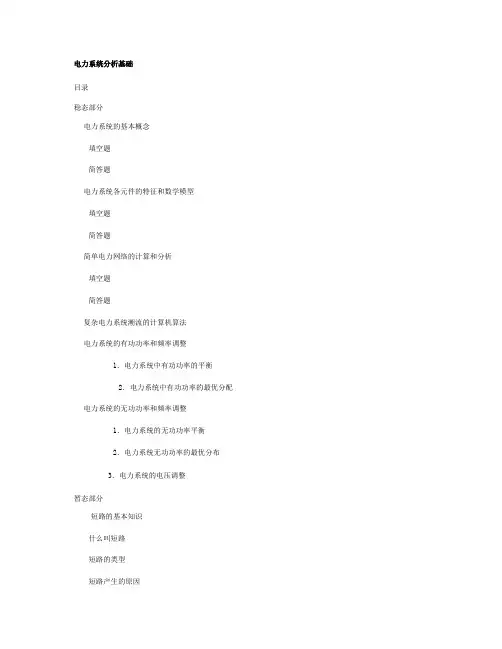

电力系统分析基础目录稳态部分电力系统的基本概念填空题简答题电力系统各元件的特征和数学模型填空题简答题简单电力网络的计算和分析填空题简答题复杂电力系统潮流的计算机算法电力系统的有功功率和频率调整1．电力系统中有功功率的平衡2．电力系统中有功功率的最优分配电力系统的无功功率和频率调整1．电力系统的无功功率平衡2．电力系统无功功率的最优分布3．电力系统的电压调整暂态部分短路的基本知识什么叫短路短路的类型短路产生的原因电力系统故障的分类标幺制数学表达式基准值的选取基准值改变时标幺值的换算不同电压等级电网中各元件参数标幺值的计算无限大电源特点产生最大短路全电流的条件短路冲击电流im短路电流有效值Ich运算曲线法计算短路电流基本原理2.计算步骤3.转移阻抗4.计算电抗对称分量法正负零序分量对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数不对称故障的分析计算单相接地短路两相短路两相接地短路非故障处电流电压的计算电压分布规律对称分量经变压器后的相位变化稳态部分一一、填空题1、我国国家标准规定的额定电压有 3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、 500kv 。

2、电能质量包含电压质量、频率质量、波形质量三方面。

3、无备用结线包括单回路放射式、干线式、链式网络。

4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。

5、我国的六大电网：东北、华北、华中、华东、西南、西北。

6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。

7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。

二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。

2、电力系统是指由发电机、各类变电所和输电线路以及电力用户组成的整体。

3、总装机容量是指电力系统中实际安装的发电机组额定百功功率的总和。

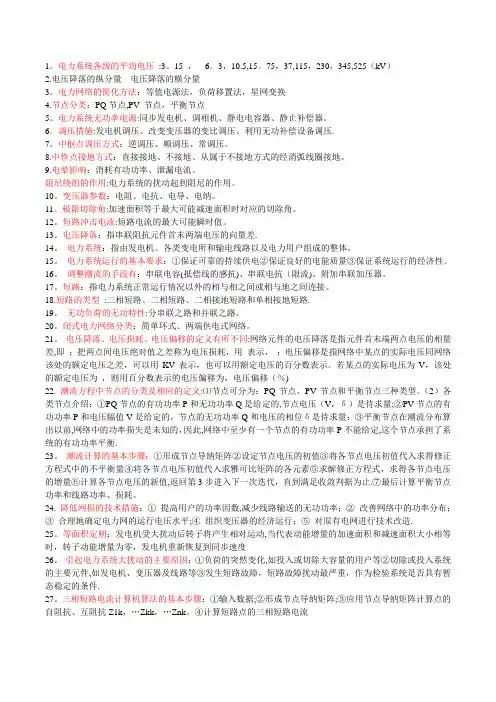

1.电力系统各级的平均电压：3.15 ， 6.3，10.5，15.75，37，115，230，345，525（kV）2.电压降落的纵分量电压降落的横分量3.电力网络的简化方法：等值电源法，负荷移置法，星网变换4.节点分类：PQ节点，PV 节点，平衡节点5.电力系统无功率电源：同步发电机、调相机、静电电容器、静止补偿器。

6.调压措施：发电机调压、改变变压器的变比调压、利用无功补偿设备调压。

7.中枢点调压方式：逆调压、顺调压、常调压。

8.中性点接地方式：直接接地、不接地、从属于不接地方式的经消弧线圈接地。

9.电晕影响：消耗有功功率、泄漏电流。

阻尼绕组的作用：电力系统的扰动起到阻尼的作用。

10.变压器参数：电阻、电抗、电导、电纳。

11.极限切除角：加速面积等于最大可能减速面积时对应的切除角。

12.短路冲击电流：短路电流的最大可能瞬时值。

13.电压降落：指串联阻抗元件首末两端电压的向量差。

14.电力系统：指由发电机、各类变电所和输电线路以及电力用户组成的整体。

15.电力系统运行的基本要求：①保证可靠的持续供电②保证良好的电能质量③保证系统运行的经济性。

16.调整潮流的手段有：串联电容(抵偿线的感抗)、串联电抗（限流）、附加串联加压器。

17.短路：指电力系统正常运行情况以外的相与相之间或相与地之间连接。

18.短路的类型：三相短路、二相短路、二相接地短路和单相接地短路。

19.无功负荷的无功特性：分串联之路和并联之路。

20.闭式电力网络分类：简单环式、两端供电式网络。

21.电压降落、电压损耗、电压偏移的定义有所不同：网络元件的电压降落是指元件首末端两点电压的相量差，即；把两点间电压绝对值之差称为电压损耗，用表示，；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV表示，也可以用额定电压的百分数表示。

若某点的实际电压为V，该处的额定电压为，则用百分数表示的电压偏移为，电压偏移（%）22.潮流方程中节点的分类及相应的定义：⑴节点可分为：PQ节点、PV节点和平衡节点三种类型。

1.电力系统各级的平均电压：3.15 , 6.3，10.5,15。

75，37，115,230,345，525（kV）2。

电压降落的纵分量电压降落的横分量3.电力网络的简化方法：等值电源法，负荷移置法，星网变换4.节点分类：PQ节点，PV 节点，平衡节点5。

电力系统无功率电源:同步发电机、调相机、静电电容器、静止补偿器.6.调压措施:发电机调压、改变变压器的变比调压、利用无功补偿设备调压.7。

中枢点调压方式:逆调压、顺调压、常调压。

8.中性点接地方式：直接接地、不接地、从属于不接地方式的经消弧线圈接地。

9.电晕影响:消耗有功功率、泄漏电流。

阻尼绕组的作用：电力系统的扰动起到阻尼的作用。

10.变压器参数：电阻、电抗、电导、电纳.11.极限切除角：加速面积等于最大可能减速面积时对应的切除角。

12。

短路冲击电流:短路电流的最大可能瞬时值.13.电压降落：指串联阻抗元件首末两端电压的向量差.14。

电力系统:指由发电机、各类变电所和输电线路以及电力用户组成的整体。

15. 电力系统运行的基本要求：①保证可靠的持续供电②保证良好的电能质量③保证系统运行的经济性。

16。

调整潮流的手段有:串联电容（抵偿线的感抗）、串联电抗（限流）、附加串联加压器.17。

短路：指电力系统正常运行情况以外的相与相之间或相与地之间连接。

18.短路的类型：三相短路、二相短路、二相接地短路和单相接地短路.19. 无功负荷的无功特性：分串联之路和并联之路。

20.闭式电力网络分类：简单环式、两端供电式网络。

21。

电压降落、电压损耗、电压偏移的定义有所不同：网络元件的电压降落是指元件首末端两点电压的相量差，即；把两点间电压绝对值之差称为电压损耗，用表示, ；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV表示,也可以用额定电压的百分数表示。

若某点的实际电压为V,该处的额定电压为，则用百分数表示的电压偏移为，电压偏移（％)22。
