塑胶材料的阻燃性

塑胶件阻燃测试方法和标准Revised as of 23 November 2020等级代表HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。

V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。

5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或5V-B 。

VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。

测试有 3 个主要的层级：1. 20mm 火焰，判定结果 HB 、 V-0 、 V-1 或 V-2 的等级2. 125mm 火焰，判定结果 5V-A 或 5V-B 的等级3. 20mm 火焰针对薄材料，判定结果 VTM-0 、 VTM-1 或 VTM-2 的等级任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于 20mm 火焰的测试。

所有的三个等级基于该单一个测试。

等级是视测试结果而定；针对这些等级的各别并没有独立的测试。

V 等级需要 5 个样品， HB 只需要 3 个。

当开始以 V 测试但若材料在前 2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB 。

当材料测试成为 V-0 时，该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B等级之可能性。

但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试。

若材料很薄，则不能依任何 V 等级测试之，因为材料在火焰的热度中会 " 飘动 " 该材料应该被当成一个薄材料以 VTM 测试程序来测试。

同样地，仅有在该材料没通过或无法依据 V 测试程序适当地测试时才可以施行该 VTM 测试。

耐燃等级— UL 颁布针对单一材料，UL 应该仅颁布一个等级。

1）试验装置 : 垂直/水平燃烧装置
2）试样尺寸：长:150mm, 宽:50mm,
3）样品预处理:
第一组: 放置在23±2℃, RH50±5%的环境下处理40h以上
第二组: 70±2℃的烘箱中处理168h
4）燃烧过程：
火焰高度38mm，一次施加火焰时间60s，从燃烧到第一条标线(25mm)时
2
阻燃机理
塑料中按一定比例加入阻燃剂，可使氧指数增大，阻燃效果明显。当然，氧指 数只是表示材料可燃性和阻燃剂的阻燃性，还应采用一系列的参量，如热自燃临界 参量、热点燃能量、热自燃温度等。一般说来，含有阻燃剂的塑料在燃烧时，阻燃 剂是在不同反应区域内（气相、*凝聚相）多方面起作用的。对于不同材料，阻燃 剂的作用也可能不同。
应超过13mm。
试样环境调节：UL94和ASTM D3801规定一 组样要在23±2℃，50 ± 5%RH环境下处理40小 时，另外一组样在70℃环境下处理168小时，两 组样同时可以达到的等级为试样的最终等级。其 他标准只要求在23±2℃，50 ±5%RH环境下处 理16小时以上，不对70℃条件下处理作要求。
1)
第二组: 70±2℃的烘箱中处理168h
2) 4) 燃烧过程：
3)
火焰高度20mm
4)
第一次施加火焰时间10s，记录余焰时间t1
5)
第二次施加火焰时间10s，记录余焰时间t2和余灼时间t3
5）评判标准：表7-1 评判条件 每个单独样品的余焰时间t1或t2 5个样品总的余焰时间t1+t2
第二次取走火焰后每个样品余焰加余灼时间t2+t3 是否烧及支架 燃烧颗粒或滴落物是否点燃铺底棉花
应用范围：塑胶原料、电线电缆、制品（有自撑料、非自撑料和软 泡沫塑料之分）

塑胶跑道阻燃性能测定方法
1适用范围：
本方法适用于在适度火焰作用下，判断水平塑胶跑道的阻燃性。

2定义：
在火焰作用下，当燃烧熄灭后，塑胶跑道表面留下的燃烧斑块的直径小于或等于50mm时，为1级阻燃。

3试样制备：
试样应从试验对象的不同位置裁取，试样规格为100mm o每个试验一般应测定5个试样。

测试前，试样至少在试验条件下停放48h以上。

4仪器及试剂：
4.1由重叠的直径为25mm的薄纤维织物组成的纤维层圆片（例：薄棉布）；
4.2浓度为96%的酒精；
4.3容量为10mL的量筒或2.5mL的移液管；
4.4至少如试样大小的20mm厚的风干木板。

5测定步骤：
在试样中部放置重量为0.8g的重叠的纤维层圆片。

纤维层圆片用2.5mL酒精均匀浸泡，然后点燃并使其自然燃烧，当然烧火
焰和余辉熄灭后，测量在试样表面留下的燃烧斑块的直径大小（精确到1mm）o
试验应在不通风的地方进行。

在燃烧时，如纤维层发生翻转而影响燃烧斑块的大小时，应重新更换试样补作试验。

6试验结果：
5个试样表面留下的燃烧斑块的直径均小于或等于50mm,该样品可判为1级阻燃。

7试验报告：
试验报告包括以下内容：
a.样品名称、颜色、厚度；
b.阻燃性能；
c.最大燃烧斑块的直径；
d.特殊观察；
e.试验者及试验El期。

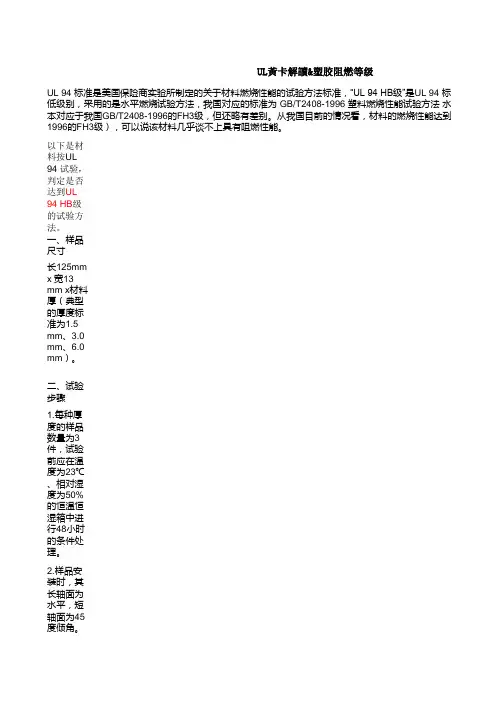

UL黃卡解讀&塑胶阻燃等级UL 94 标准是美国保险商实验所制定的关于材料燃烧性能的试验方法标准，“UL 94 HB级”是UL 94 标准中关于材低级别，采用的是水平燃烧试验方法，我国对应的标准为 GB/T2408-1996 塑料燃烧性能试验方法水平法和垂直本对应于我国GB/T2408-1996的FH3级，但还略有差别。

从我国目前的情况看，材料的燃烧性能达到“UL 94 HB 1996的FH3级），可以说该材料几乎谈不上具有阻燃性能。

以下是材料按UL 94 试验，判定是否达到UL 94 HB级的试验方法。

一、样品尺寸长125mm x 宽13 mm x材料厚（典型的厚度标准为1.5 mm、3.0 mm、6.0 mm）。

二、试验步骤1.每种厚度的样品数量为3件，试验前应在温度为23℃、相对湿度为50%的恒温恒湿箱中进行48小时的条件处理。

2.样品安装时，其长轴面为水平，短轴面为45度倾角。

3.每个样品在距其中一端距离分别为25 mm和100 mm处画一标记线。

4.每个样品试验时固定其中一端，样品底部边缘距其下面金属细丝网的距离为10mm。

5.样品点火器为本生灯，其火焰颜色应为蓝色，火焰高度为20mm，给样品的自由端施加火焰，点火时间为30妙6.如果样品在点火器移开后继续燃烧，那么应记录火焰前缘从第一标记线开始，蔓延到第二标记线止所用的时间7.计算燃烧速度：两标记线之间的距离（75mm）/火焰蔓延时间（上一步测得的时间，min）。

三、判定条件符合下述任一条件，均可判定受试样品的燃烧性能达到UL 94 HB级要求：1.若样品厚度为3.0 mm ～ 13 mm，则同种厚度的3个样品中任一样品的燃烧速度均应不大于40 mm/min。

2.若样品厚度为小于3.0 mm ，则同种厚度的3个样品中任一样品的燃烧速度均应不大于75 mm/min。

3.所有样品的燃烧火焰前缘在到达其100mm标记线前熄灭。

V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
