分割器原理

  • 格式：docx
  • 大小：24.17 KB
  • 文档页数：2

分割器原理

分割器是一种常见的机械设备，用于将物体或材料分割成更小的部分。它在许多行业中都有广泛的应用，例如食品加工、制药、化工、建筑等。分割器的原理是通过刀片或其他切割工具对物体进行切割，从而实现分割的目的。

分割器的原理可以分为以下几个方面来进行解释：

首先，分割器的工作原理是基于切割工具对物体的切割作用。刀片或切割工具通过旋转、摩擦或压力等方式对物体进行切割，使其分割成更小的部分。这种切割作用可以通过机械、液压、气动等方式来实现，具体的实现方式取决于分割器的类型和用途。

其次，分割器的原理还涉及到切割工具的选择和设计。不同的物体或材料需要使用不同类型的切割工具，例如刀片、锯片、刀轮等。这些切割工具的选择和设计需要考虑物体的硬度、形状、尺寸等因素，以确保切割效果和效率。

另外，分割器的原理还包括对物体进行定位和固定。在进行切割之前，需要将物体固定在适当的位置，以确保切割的精度和一致性。这涉及到夹持装置、定位装置等的设计和使用，以确保物体在切割过程中不会移动或变形。

此外，分割器的原理还包括对切割过程中产生的废料进行处理。在切割过程中会产生大量的废料，需要及时清理和处理，以确保切割器的正常运行和切割效果。这涉及到废料收集装置、清理装置等的设计和使用。

最后，分割器的原理还包括对切割过程中产生的热量和摩擦力进行控制。在切割过程中会产生大量的热量和摩擦力，需要通过冷却装置、润滑装置等进行控制，以确保切割器的正常运行和切割效果。 总的来说，分割器的原理是基于切割工具对物体进行切割，需要考虑切割工具的选择和设计、对物体的定位和固定、废料处理以及热量和摩擦力的控制等因素。这些因素相互作用，共同实现分割器对物体的高效分割。

合集下载

凸轮分割器6工位plc程序

凸轮分割器6工位plc程序

凸轮分割器6工位plc程序

摘要：

1.凸轮分割器简介

2.6工位凸轮分割器的工作原理

3.PLC程序设计

4.PLC程序的实现

5.总结

正文：

【1.凸轮分割器简介】

凸轮分割器是一种广泛应用于自动化生产过程中的高精度定位和分度装置。它采用凸轮的原理，将连续的旋转运动转换为间歇的直线运动，从而实现工件的定位和分度。凸轮分割器具有结构紧凑、定位精度高、承载能力强等优点，在各种加工领域有着广泛的应用。

【2.6工位凸轮分割器的工作原理】

6工位凸轮分割器是一种具有六个工作位置的凸轮分割器，它通过凸轮的连续旋转驱动工件实现六个不同位置的加工。在旋转过程中，凸轮上的曲线槽与分割器内部齿轮的啮合，使得工件在各个工作位置之间精确切换。

【3.PLC程序设计】

PLC程序是控制6工位凸轮分割器的关键部分，主要负责对凸轮分割器的运动进行控制。程序需要实现的功能包括：凸轮分割器的启动、停止；工件在各个工作位置的定位；以及各个工作位置之间的分度。为了实现这些功能，需要对凸轮分割器的工作原理进行深入研究，了解其运动规律，并据此设计合适的控制程序。

【4.PLC程序的实现】

在编写PLC程序时，首先需要对凸轮分割器的输入和输出信号进行定义。通常情况下，输入信号包括凸轮分割器的旋转启动、停止信号，以及各个工作位置的到位信号；输出信号包括驱动凸轮分割器运动的电磁阀信号。接下来，根据程序的功能需求，编写相应的控制逻辑，实现对凸轮分割器的控制。最后，对编写的程序进行调试，确保程序能够正确地控制凸轮分割器的运动。

【5.总结】

6工位凸轮分割器的PLC程序设计是实现其功能的关键环节。通过对凸轮分割器的工作原理进行深入研究，设计合适的控制程序，可以实现对凸轮分割器的精确控制，从而保证工件在各个工作位置的精确定位和分度。

txt分割器

txt分割器

该分割器是用java编写的 需要java环境和第三方jar包

第三方jar包 是swt.jar

GUI:

package cutting.gui;

import org.eclipse.swt.SWT;

import org.eclipse.swt.events.MouseAdapter;

import org.eclipse.swt.events.MouseEvent;

import org.eclipse.swt.graphics.Font;

import org.eclipse.swt.graphics.Image;

import org.eclipse.swt.widgets.Button;

import org.eclipse.swt.widgets.Display;

import org.eclipse.swt.widgets.FileDialog;

import bel;

import org.eclipse.swt.widgets.MessageBox; import org.eclipse.swt.widgets.Shell;

import org.eclipse.swt.widgets.Text;

import mon.Intercept;

import cutting.io.Transact;

/**

* 主面板

* * @author steven

* */ public class Txt {

private Shell shell;

private Label filename, division;

private Button ok, reset, fileSelect;

private Text tf, td; private FileDialog filed;

private int width = 250;

用分割器相关的事项

用分割器相关的事项

第 1 页 共 1 页 用分割器相关的事项

你的问题问的多了点，要回答需写的的东西太多，在这里只能简单地回复一下：

1、“不管什么曲线的凸轮分割器都能反转”，这话有点太笼统，分割器的设计有专用型和通用型，专用型，一般是针对一定目标的产品专门设计，大部分目的是为了提高可靠性；减小体积；降低成本等等。由于是专用，有可能会同时组合一些相关的机构与部件，很有可能就不能反转使用了。通用型是充分考虑不同需求，尽可能满足大多数的需要，设计上肯定是允许正反转使用的。当然，实际使用只能是单向的。如果你选用专业厂的相关产品，可以向厂家咨询确认。你所说的反转会损坏的问题，通常是在设备移动到另一个地方再次安装时要解决的问题。通常做法是如果分割器的驱动电机通过皮带轮与之连接，可以将皮带卸下，然后开启电机看电机的旋转方向是否正确，如果没有皮带轮，则可以将电机拆下来用工具拨动输入轴，查看分割器的方向，然后单独检查电机通电时的转向，符合要求后再装回去。

2、关于电动机的功率的计算，是要考虑分割器上的总负荷、转速、甚至要算总体的转动惯量以及受力最大点的力矩和总的效率等等。当然，实际工作中没有那么复杂，大多是根据实践经验估算的，一般不会出错。你所说的驱动角，我想应该说的是输入

第 1 页 共 1 页 轴转动120度时是分割器的动作时间，而输入轴转动的另外240度是分割器工位停止时间，工作时输入轴始终在旋转的。

3、输入轴转一周，分割器转动一个工位的时间加上一个转动的运动时间。当你改变输入电机的转速时，分割器的一个工位的停留时间也会改变，但是停止时间与运动时间之比例不会改变。也就是说对于你选好的上述分割器来说，工位的停止时间如果改成2分钟，那么转动的时间就会变成1分钟了。所以对于凸轮分割器来说动静比就是一个分重要的指标了，选购时一定要给予注意，以免失误。当然现在分割器已经产业化了，也应该有动静比可调的产品，只是我对近些年的产品不熟，还请你自己去搜索与选型。按照你的要求，输入轴是要每分钟60转的，你可以选用相应功率的三相异步电机－－皮带轮－－离合器－－减速器－－输入轴，或是选用带减速器的电机直接驱动输入轴。

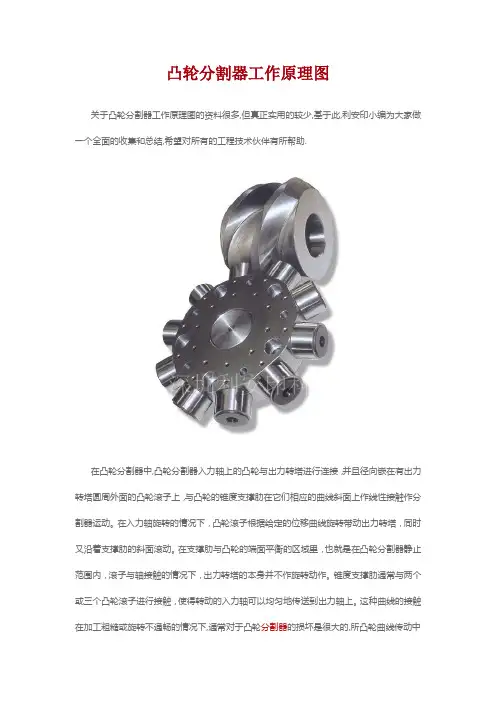

凸轮分割器工作原理图

凸轮分割器工作原理图

凸轮分割器工作原理图

关于凸轮分割器工作原理图的资料很多,但真正实用的较少,基于此,利安印小编为大家做一个全面的收集和总结,希望对所有的工程技术伙伴有所帮助.

在凸轮分割器中,凸轮分割器入力轴上的凸轮与出力转塔进行连接，并且径向嵌在有出力转塔圆周外面的凸轮滚子上，与凸轮的锥度支撑肋在它们相应的曲线斜面上作线性接触作分割器运动。在入力轴旋转的情况下，凸轮滚子根据给定的位移曲线旋转带动出力转塔，同时又沿着支撑肋的斜面滚动。在支撑肋与凸轮的端面平衡的区域里，也就是在凸轮分割器静止范围内，滚子与轴接触的情况下，出力转塔的本身并不作旋转动作。锥度支撑肋通常与两个或三个凸轮滚子进行接触，使得转动的入力轴可以均匀地传送到出力轴上。这种曲线的接触在加工粗糙或旋转不通畅的情况下,通常对于凸轮分割器的损坏是很大的,所凸轮曲线传动中的精密加工至关重要。通过调节轴间的距离可以消除旋转循环不顺畅的情况。也可以通过调节预负荷来接近凸轮滚子与凸轮的弹性区域，加强分割器的刚性。其结构与功能就是转位凸轮与凸轮滚子相结合的较佳性能，这种结构也可以做高速的运动。

转位凸轮在凹槽切入筒形实心体外面，并固定到入力轴的凸轮上。锥度支撑肋的锥形肋位于圆周上，在凸轮凹槽的中间，与凸轮滚子的圆周作线性接触。凸轮滚子即是可以受重负荷的轴承.在出力轴上的出力转塔由转位凸轮带动径向的嵌入其中的滚子进行转动.

凸轮分割器的出力角度根据实际的需求进行确定,在出力轴进行每一次停动的情况下,入力轴即旋转一周.所以,驱动角的大小决定了凸轮分割器运行的稳定性. 以上原理多适用于间歇式的传动,凸轮分割器的运动方式有六大种类,其中根据它的运动特点,还包括了摇摆传动,摇摆输送传动,滚子传动,分度输送传动,部件输送机构传动等.整体上凸轮的传动机理是相通的,在进行凸轮分割器的使用时,要根据实际的使用需求,进行类别及型号的选择.
