凸轮分割器原理

凸轮分割器原理

运动概述

●所谓分度裝罝，就是作（停止->转位->停止->转位）的间歇性分割回转运动。

●停止：入力轴仍处于运动的状态，出力轴进入不回转台的区间。

●分割：入力轴处于运动的状态，出力轴亦处于回转台的运动状态。

●一般来说入力轴每一回转，出力轴作一次分割一次停止。

●再停止的任何一时间，即可进行加工，，组合，检查等作业。

●出力轴上的旋转盘可用做自动旋转机器的主要动力来源。

●若出力轴上安裝链轴或皮帶轮，並与链条或皮帶配合后，可间歇地传动流水线式的自动化机器。

机构：仅由一个凸轮和转塔组合而成的简单机构，提供所需的各种型式间歇运动。

传动：机构以停止－转位－停止的方式运动，停止时不需要任何锁定元件即可定位。

运动：由于机构的精密设计，传动装置运转平顺且无震动和噪音。

分度：分割器的分割精确度取決于各个零件的精密配合，基本精度为±30秒，如有特殊要求可达到更高的分割精确度。

性能：在凸轮曲线的特殊设计，使分割器在高速运转时减少了凸轮与滾子间的冲击。

曲线：因应用途不同提供所需的曲线：一、变形梯型曲线 二、变形正弦曲线 三、变形等速曲线。

变形梯形曲线（M.T CURVE）

变形梯形曲线是今天最广泛用于自动化机械高速凸轮用曲线，渐取代排线而用于分度凸轮，其特色为最大加速度（AM ）值小，因此若加工精确，则可良好的应用在高速的凸轮上。

变形正弦曲线（M.S CURVE）

此曲线为极平衡圆滑曲线，由于满足曲线的连续性及抑低的最大加速度（AM）值，因此用于负荷未知或变动的场合最不危险。

变形等速曲线（M.C.V CURVE）

由下图可知，变形等速曲线适用于行程中需要等速运动之场合，但是由于此曲线的最大加速度（AM）值过大，相对产生之慣性亦大，因此除非要有等速运动之场合，否则应避免选用之。

未知驱动探索，专注成就专业

1

凸轮分割器

1. 简介

凸轮分割器是一种运动机构，常用于将连续运动的轴分割成离散的部分。它由一个或多个凸轮和一个分割器组成，通过凸轮的运动来驱动分割器的动作。凸轮分割器可以在自动化设备中起到很重要的作用，例如在工业生产线上用于零件的分割和装配。

在本文档中，我们将介绍凸轮分割器的工作原理、结构和应用。

2. 工作原理

凸轮分割器的工作原理基于凸轮的运动。凸轮是一个固定在旋转轴上的螺纹状零件，其形状可以根据具体的应用需求设计。当凸轮随着旋转轴的运动而旋转时，凸轮的形状会驱动分割器的动作。

分割器通常由一组固定在平台上的夹具或刀片组成。当凸轮的凸起部分接触到分割器上的夹具或刀片时，它们会执行特定的动作，例如夹取、剪切或装配。随着凸轮的继续运动，分割器上的夹具或刀片会被释放，为下一个部分的处理做准备。 未知驱动探索，专注成就专业

2

3. 结构

凸轮分割器通常由以下几个组件构成：

• 凸轮：凸轮是整个机构的核心部分，它的形状决定了分割器的动作。凸轮可以由金属或塑料等材料制造。

• 旋转轴：凸轮固定在旋转轴上，通过旋转轴的运动来驱动凸轮的旋转。

• 分割器：分割器由一组固定在平台上的夹具或刀片组成，这些夹具或刀片会随着凸轮的运动而执行特定的动作。

• 传动装置：传动装置将电机或其他动力源的动力传递给旋转轴，使凸轮能够旋转。

4. 应用

凸轮分割器广泛应用于各个领域的自动化设备中。以下是一些常见的应用领域：

4.1 工业生产线

凸轮分割器可用于工业生产线上的零件分割、装配和包装等工作。例如，在汽车生产线上，凸轮分割器可以用于将连续未知驱动探索，专注成就专业

3

运动的零件分割成不同的组件，并将它们送到不同的装配工位进行组装。

4.2 包装行业

在包装行业中，凸轮分割器可以用于将连续运动的纸张或薄膜切割成不同的长度，以便于后续的包装和封装。

4.3 机械加工

在机械加工领域，凸轮分割器可以用于将连续运动的材料切割成特定尺寸的零件，以供后续的加工和组装。

凸轮分割器6工位plc程序

摘要：

1.凸轮分割器简介

2.6工位凸轮分割器的工作原理

3.PLC程序设计

4.PLC程序的实现

5.总结

正文：

【1.凸轮分割器简介】

凸轮分割器是一种广泛应用于自动化生产过程中的高精度定位和分度装置。它采用凸轮的原理，将连续的旋转运动转换为间歇的直线运动，从而实现工件的定位和分度。凸轮分割器具有结构紧凑、定位精度高、承载能力强等优点，在各种加工领域有着广泛的应用。

【2.6工位凸轮分割器的工作原理】

6工位凸轮分割器是一种具有六个工作位置的凸轮分割器，它通过凸轮的连续旋转驱动工件实现六个不同位置的加工。在旋转过程中，凸轮上的曲线槽与分割器内部齿轮的啮合，使得工件在各个工作位置之间精确切换。

【3.PLC程序设计】

PLC程序是控制6工位凸轮分割器的关键部分，主要负责对凸轮分割器的运动进行控制。程序需要实现的功能包括：凸轮分割器的启动、停止；工件在各个工作位置的定位；以及各个工作位置之间的分度。为了实现这些功能，需要对凸轮分割器的工作原理进行深入研究，了解其运动规律，并据此设计合适的控制程序。

【4.PLC程序的实现】

在编写PLC程序时，首先需要对凸轮分割器的输入和输出信号进行定义。通常情况下，输入信号包括凸轮分割器的旋转启动、停止信号，以及各个工作位置的到位信号；输出信号包括驱动凸轮分割器运动的电磁阀信号。接下来，根据程序的功能需求，编写相应的控制逻辑，实现对凸轮分割器的控制。最后，对编写的程序进行调试，确保程序能够正确地控制凸轮分割器的运动。

【5.总结】

6工位凸轮分割器的PLC程序设计是实现其功能的关键环节。通过对凸轮分割器的工作原理进行深入研究，设计合适的控制程序，可以实现对凸轮分割器的精确控制，从而保证工件在各个工作位置的精确定位和分度。

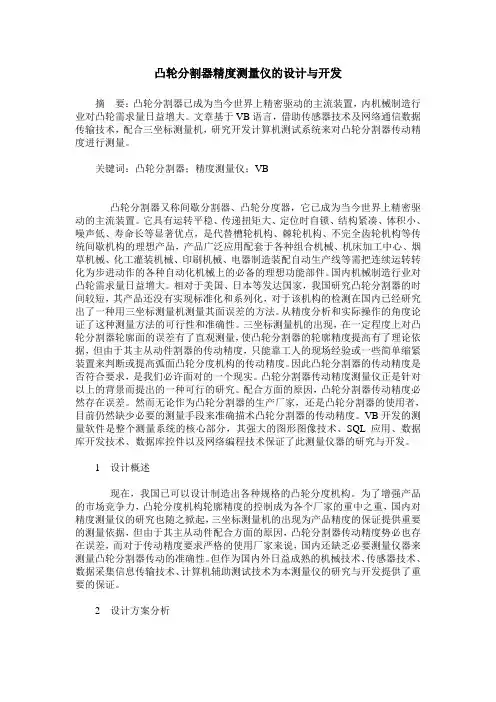

凸轮分割器精度测量仪的设计与开发

摘 要：凸轮分割器已成为当今世界上精密驱动的主流装置，内机械制造行业对凸轮需求量日益增大。文章基于VB语言，借助传感器技术及网络通信数据传输技术，配合三坐标测量机，研究开发计算机测试系统来对凸轮分割器传动精度进行测量。

关键词：凸轮分割器；精度测量仪；VB

凸轮分割器又称间歇分割器、凸轮分度器，它已成为当今世界上精密驱动的主流装置。它具有运转平稳、传递扭矩大、定位时自锁、结构紧凑、体积小、噪声低、寿命长等显著优点，是代替槽轮机构、棘轮机构、不完全齿轮机构等传统间歇机构的理想产品，产品广泛应用配套于各种组合机械、机床加工中心、烟草机械、化工灌装机械、印刷机械、电器制造装配自动生产线等需把连续运转转化为步进动作的各种自动化机械上的必备的理想功能部件。国内机械制造行业对凸轮需求量日益增大。相对于美国、日本等发达国家，我国研究凸轮分割器的时间较短，其产品还没有实现标准化和系列化，对于该机构的检测在国内已经研究出了一种用三坐标测量机测量其面误差的方法。从精度分析和实际操作的角度论证了这种测量方法的可行性和准确性。三坐标测量机的出现，在一定程度上对凸轮分割器轮廓面的误差有了直观测量，使凸轮分割器的轮廓精度提高有了理论依据，但由于其主从动件割器的传动精度，只能靠工人的现场经验或一些简单缩紧装置来判断或提高弧面凸轮分度机构的传动精度。因此凸轮分割器的传动精度是否符合要求，是我们必许面对的一个现实。凸轮分割器传动精度测量仪正是针对以上的背景而提出的一种可行的研究。配合方面的原因，凸轮分割器传动精度必然存在误差。然而无论作为凸轮分割器的生产厂家，还是凸轮分割器的使用者，目前仍然缺少必要的测量手段来准确描术凸轮分割器的传动精度。VB开发的测量软件是整个测量系统的核心部分，其强大的图形图像技术、SQL应用、数据库开发技术、数据库控件以及网络编程技术保证了此测量仪器的研究与开发。

1 设计概述
