导电膜的电阻

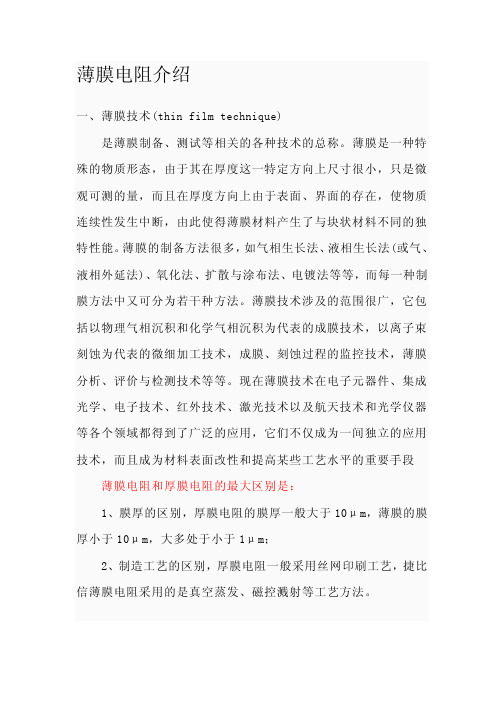

薄膜电阻介绍一、薄膜技术(thin film technique)是薄膜制备、测试等相关的各种技术的总称。

薄膜是一种特殊的物质形态，由于其在厚度这一特定方向上尺寸很小，只是微观可测的量，而且在厚度方向上由于表面、界面的存在，使物质连续性发生中断，由此使得薄膜材料产生了与块状材料不同的独特性能。

薄膜的制备方法很多，如气相生长法、液相生长法(或气、液相外延法)、氧化法、扩散与涂布法、电镀法等等，而每一种制膜方法中又可分为若干种方法。

薄膜技术涉及的范围很广，它包括以物理气相沉积和化学气相沉积为代表的成膜技术，以离子束刻蚀为代表的微细加工技术，成膜、刻蚀过程的监控技术，薄膜分析、评价与检测技术等等。

现在薄膜技术在电子元器件、集成光学、电子技术、红外技术、激光技术以及航天技术和光学仪器等各个领域都得到了广泛的应用，它们不仅成为一间独立的应用技术，而且成为材料表面改性和提高某些工艺水平的重要手段 薄膜电阻和厚膜电阻的最大区别是：1、膜厚的区别，厚膜电阻的膜厚一般大于10μm，薄膜的膜厚小于10μm，大多处于小于1μm；2、制造工艺的区别，厚膜电阻一般采用丝网印刷工艺，捷比信薄膜电阻采用的是真空蒸发、磁控溅射等工艺方法。

二、薄膜精密电阻厚膜电阻和SSM薄膜电阻在材料和工艺上的区别直接导致了两种电阻在性能上的差异。

厚膜电阻一般精度较差，10%，5%，1%是常见精度，而SSM薄膜电阻则可以做到0.01%万分之一精度，0.1%千分之一精度等。

同时厚膜电阻的温度系数上很难控制，一般较大，同样的，SSM薄膜电阻则可以做到非常低的温度系数，这样电阻阻值随温度变化非常小，阻值稳定可靠。

所以SSM薄膜电阻常用于各类仪器仪表，医疗器械，电源，电力设备，电子数码产品等。

三、其他相关电阻器：1.碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成。

碳膜电阻器成本低。

性能稳定。

阻值范围宽。

温度系数和电压系数低，是目前应用最广泛的电阻器。

2.金属膜电阻器。

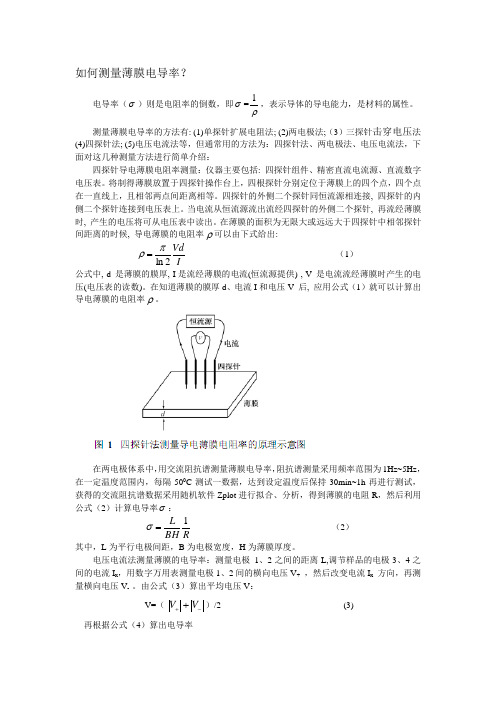

如何测量薄膜电导率？电导率（σ）则是电阻率的倒数，即σ=ρ1，表示导体的导电能力，是材料的属性。

测量薄膜电导率的方法有: (1)单探针扩展电阻法; (2)两电极法;（3）三探针击穿电压法(4)四探针法; (5)电压电流法等，但通常用的方法为：四探针法、两电极法、电压电流法，下面对这几种测量方法进行简单介绍：四探针导电薄膜电阻率测量：仪器主要包括: 四探针组件、精密直流电流源、直流数字电压表。

将制得薄膜放置于四探针操作台上，四根探针分别定位于薄膜上的四个点，四个点在一直线上，且相邻两点间距离相等。

四探针的外侧二个探针同恒流源相连接, 四探针的内侧二个探针连接到电压表上。

当电流从恒流源流出流经四探针的外侧二个探针, 再流经薄膜时, 产生的电压将可从电压表中读出。

在薄膜的面积为无限大或远远大于四探针中相邻探针间距离的时候, 导电薄膜的电阻率ρ可以由下式给出:I Vd2ln πρ= （1）公式中, d 是薄膜的膜厚, I 是流经薄膜的电流(恒流源提供) , V 是电流流经薄膜时产生的电压(电压表的读数)。

在知道薄膜的膜厚d 、电流I 和电压V 后, 应用公式（1）就可以计算出导电薄膜的电阻率ρ。

在两电极体系中，用交流阻抗谱测量薄膜电导率，阻抗谱测量采用频率范围为1Hz~5Hz ，在一定温度范围内，每隔500C 测试一数据，达到设定温度后保持30min~1h 再进行测试，获得的交流阻抗谱数据采用随机软件Zplot 进行拟合、分析，得到薄膜的电阻R ，然后利用公式（2）计算电导率σ：RBH L 1=σ （2） 其中，L 为平行电极间距，B 为电极宽度，H 为薄膜厚度。

电压电流法测量薄膜的电导率：测量电极 1、2之间的距离L,调节样品的电极3、4之间的电流I x ，用数字万用表测量电极1、2间的横向电压V + ，然后改变电流I x 方向，再测量横向电压V - 。

由公式（3）算出平均电压V ：V=（ -++V V ）/2 (3)再根据公式（4）算出电导率Vdb I I x /=σ (4) 公式中, L 为两电极之间的距离，d 为薄膜的厚度，b 为薄膜的宽度。

柔性透明导电薄膜的制备与性能研究柔性透明导电薄膜是一种具有很高应用潜力的新材料，广泛用于柔性电子、光电器件等领域。

本文将就柔性透明导电薄膜的制备方法以及性能研究展开探讨。

一、制备方法1. 溶液法制备溶液法制备柔性透明导电薄膜是一种常见的方法。

首先，将导电材料粉末与溶剂充分混合，得到均匀的导电材料溶液。

然后，通过旋涂、喷涂等方法将溶液涂覆在基底上，并经过烘干、退火等处理，最终制得柔性透明导电薄膜。

2. 蒸发法制备蒸发法制备柔性透明导电薄膜是一种常用的方法。

该方法通过控制蒸发温度和蒸发速率，使导电材料蒸发沉积在基底上，形成薄膜。

该方法具有成本低、易于控制薄膜厚度和均匀性等优点。

3. 等离子体增强化学气相沉积法制备等离子体增强化学气相沉积法是一种高效制备柔性透明导电薄膜的方法。

通过高能电子束或等离子体诱导化学反应，将导电材料气溶胶沉积在基底上，并经过后续处理得到柔性透明导电薄膜。

该方法具有较高的沉积速率和薄膜均匀性。

二、性能研究1. 透明度柔性透明导电薄膜的透明度是评价其性能的重要指标之一。

透明度高意味着薄膜能够有效透过光线，适用于透明电子器件等领域。

因此，在制备过程中，需要选择适当的导电材料和优化工艺，以提高薄膜的透明度。

2. 导电性能导电性能是评价柔性透明导电薄膜的关键指标之一。

导电薄膜要具有低电阻率、低片内电阻和稳定的导电性能。

常用的评价指标包括薄膜的电阻率、载流子迁移率等。

研究人员通过改变导电材料的配比、优化制备工艺等方式来提高薄膜的导电性能。

3. 机械强度由于柔性导电薄膜常应用于弯曲、拉伸等特殊环境中，因此其机械强度是一个重要的研究方向。

通过选择适当的基底材料、调整导电材料的厚度等，可以提高薄膜的机械强度，使其能够承受一定的拉伸和弯曲等应力。

4. 热稳定性柔性透明导电薄膜在加热过程中可能会发生结构变化，导致性能下降。

因此，研究薄膜的热稳定性是很重要的。

研究人员在制备过程中引入交联剂、增加退火工艺等方式，提高薄膜的热稳定性。

导电油墨电阻
导电油墨是一种具有导电性能的墨水，可以在打印电路板、触摸屏等电子产品上形成导电膜。

它由导电颗粒、溶剂和粘合剂组成，具有很高的电导率和较低的电阻。

导电油墨的电导率取决于其中导电颗粒的含量和导电颗粒之间的相互连接情况。

导电颗粒通常由金属或碳纳米管等导电材料制成，其微小的尺寸和高度分散性使得导电油墨可以在印刷过程中均匀地涂布在基材上。

导电油墨的电阻可以通过调整导电颗粒的含量和形态来实现。

一般来说，导电颗粒含量越高，电阻越低。

另外，导电颗粒之间的相互连接情况也会影响电阻值。

如果导电颗粒之间连接良好，电阻会较低；如果连接不佳，电阻则会较高。

导电油墨的电导率和电阻对于电子产品的性能至关重要。

电导率高的导电油墨可以实现高效的电流传输，提高电子产品的工作效率；而电阻较低的导电油墨可以减少能量损耗，延长电子产品的使用寿命。

导电油墨广泛应用于电子产品制造领域。

例如，在柔性电子产品中，导电油墨可以印刷在柔性基材上，形成柔性的导电电路；在触摸屏上，导电油墨可以形成导电图案，实现触摸操作。

此外，导电油墨还可以用于印刷太阳能电池、电子标签等领域。

导电油墨是一种具有导电性能的墨水，可以在电子产品制造中起到重要作用。

它的电导率和电阻可以通过调整导电颗粒的含量和相互连接情况来控制。

导电油墨的应用范围广泛，为电子产品的性能提供了有力支持。

透明导电薄膜TCO之原理及其应用发展透明导电薄膜（Transparent Conductive Films，TCO）是一种在光学透明度和电导率之间取得平衡的薄膜材料。

原理上，TCO薄膜是通过掺杂导电材料到光学材料中，达到同时具有高透明度和高电导率的效果。

TCO薄膜的主要原理是靠材料的电子结构来实现。

通常，TCO薄膜由两个主要成分组成：导电材料和基底材料。

导电材料通常是金属氧化物，如氧化锌（ZnO）或氧化锡（SnO2），它们具有高电子迁移率和低电阻率的特点。

基底材料通常是通过掺杂或添加导电剂的透明绝缘体，如玻璃或塑料。

TCO薄膜的应用非常广泛。

其中最重要的应用是透明导电电极，用于太阳能电池、液晶显示器、有机光电器件等光电器件中。

由于TCO薄膜在可见光范围内具有高透明度和低电阻率，所以能够有效传输光线并提供高效的电导率，从而改善光电器件的工作效率。

除此之外，TCO薄膜还常用于光催化、触摸屏、热电器件、光电探测器等领域。

然而，目前TCO薄膜仍然面临一些挑战。

例如，TCO薄膜的电导率和光学透射率之间存在着折中关系，很难在两者之间取得完美的平衡。

此外，一些常用的导电材料，如氧化锌和氧化锡，在高温、高湿度或强光照射条件下容易退化，从而限制了TCO薄膜的长期稳定性。

为了解决这些问题，当前TCO薄膜研究重点在于开发新型材料和改进工艺技术。

例如，研究人员尝试使用新型的导电材料，如氧化铟锡（ITO）和氟化锡（FTO），以提高TCO薄膜的电导率和稳定性。

另外，一些研究还涉及到利用纳米技术和多层结构设计，以进一步改善TCO薄膜的性能。

在未来，随着光电器件和可穿戴设备等领域的不断发展，对性能更好、更稳定的TCO薄膜的需求将会进一步增加。

因此，TCO薄膜的研究和应用前景非常广阔，有望在多个行业中发挥重要作用。

方阻的计算公式方阻，这玩意儿在电学领域可是个重要的概念。

那啥是方阻呢？简单来说，方阻就是指一个正方形的薄膜电阻，它等于这个电阻的阻值除以正方形的面积。

咱们来好好聊聊方阻的计算公式。

方阻用字母 R_s 表示，计算公式是：R_s = ρ / t 。

这里的ρ 是材料的电阻率，t 是材料的厚度。

我记得有一次，我在实验室里带着一群学生做实验。

当时我们正在研究一种新型的导电薄膜材料，需要计算它的方阻。

有个小同学瞪着大眼睛，一脸迷茫地问我：“老师，这方阻到底咋算啊？”我就耐心地给他解释，从电阻率讲到厚度，还拿了个小本本给他画示意图。

那咱们再仔细瞅瞅这个公式。

电阻率ρ ，这可是材料本身的特性，就像每个人都有自己独特的性格一样，不同的材料电阻率也各不相同。

比如说铜的电阻率就比较小，所以它导电性能好；而一些绝缘材料，像塑料啥的，电阻率就特别大。

材料的厚度 t 呢，也会对方阻产生很大的影响。

想象一下，同样的材料，如果把它做得薄薄的，那电阻肯定就大，方阻也就跟着变大啦。

在实际应用中，方阻的计算可重要了。

比如说在电子电路设计里，要是不知道方阻，那可就没法准确设计电阻的大小和布局，整个电路说不定就乱套了。

再比如说在半导体制造行业，精确计算方阻能帮助工程师们控制芯片的性能，让芯片变得更强大、更高效。

就像我之前带的那批学生做实验，最后通过准确计算方阻，成功地分析出了那种新型导电薄膜材料的特性，大家都特别有成就感。

所以啊，搞清楚方阻的计算公式，对我们探索电学世界，解决实际问题，那可是相当有帮助的！总之，方阻的计算公式虽然看起来简单，但是背后蕴含的知识和应用可不少。

咱们可得好好掌握，才能在电学的海洋里畅游无阻！。

电池系列之方块电阻摘要：本篇是丫丫自“半导体基础知识”篇之后，再次回归基础知识的学习记录。

蒸发铝膜、导电漆膜、印制电路板铝箔膜等薄膜状导电材料，衡量它们厚度的最好方法就是测试它们的方阻。

本篇学习记录主要涉及方阻的概念、意义、测量方法等。

一、基本概念方阻就是方块电阻，又称面电阻，指一个正方形的薄膜导电材料边到边“之”间的电阻，如图一所示，即B边到C边的电阻值。

方块电阻有一个特性，即任意大小的正方形边到边的电阻都是一样的，不管边长是1米还是0.1米，它们的方阻都是一样，这样方阻仅与导电膜的厚度等因素有关。

方块电阻的计算公式：Rs=ρ/t (其中ρ为块材的电阻率,t为块材厚度）二、利用方阻监控扩散方块电阻是一个二级概念，真正的核心是扩散深度。

一般扩散深度会影响电性能参数，因为扩散深度无法测量，所以只能通过测电阻来大概反映扩散深度和扩散浓度。

他是一个深度和浓度，以及体材料多重作用的结果，至于其和电性能参数各值之间的线性关系，目前没有什么特定方程式，都是通过经验来控制在一定的方位，做到30-50的都有。

方阻一般只是在扩散后进行监控，监控方阻就是为了监控扩散的稳定性。

测试方阻跟最后的烧结工序的影响也是很重要的，因为结的深度也会影响你最后烧结的深度，否则有可能出现Rs的异常。

所以方阻也是烧结条件的重要指标。

一般结深则电阻小，掺杂浓度高。

电阻小了，掺杂量就高了，表面死层就会多，这样会牺牲很多电流；电阻大了，电流的收集就会比较困难；方阻要做高，是需要其他相关条件保障的，假如其他条件不满足，效率反而会降低。

一般扩散温度越高，时间越长，流量越大，方阻就越小，结就越深。

除了扩散之外，生产中的其它工序对方阻也会产生影响。

一般如果是稳定生产，方阻也是稳定的。

后道生产中，假如出现大量问题片，看症状跟方阻有可能相关的，就可以去反查工序中是否出现了问题，即使电池也是可以测试的。

但是这个只能相对参考，一般公司都会规定方阻多少到多少之间的片子可以进入流程，另外的就要返工，但是因为是抽检，谁又能保障进入流程的都是好的呢，甚至员工有可能会偷懒，好的片子坏的片子都流入流程。
