变压器档位对照表
变压器档位对照表是指变压器的不同档位和对应的电压输出值的对照关系。

由于不同的设备和行业的需求不同，变压器档位对照表可能会有所不同。

以下是一种常见的变压器档位对照表示例：
档位 | 电压输出值
------- | -----------
1档 | 约210V
2档 | 约220V
3档 | 约230V
4档 | 约240V
5档 | 约250V
请注意，这只是其中一种可能的对照表示例，实际的变压器档位对照表可能会因不同的厂商和设备而有所不同。

使用变压器时，请遵循变压器厂商提供的具体档位和电压输出值对照表。

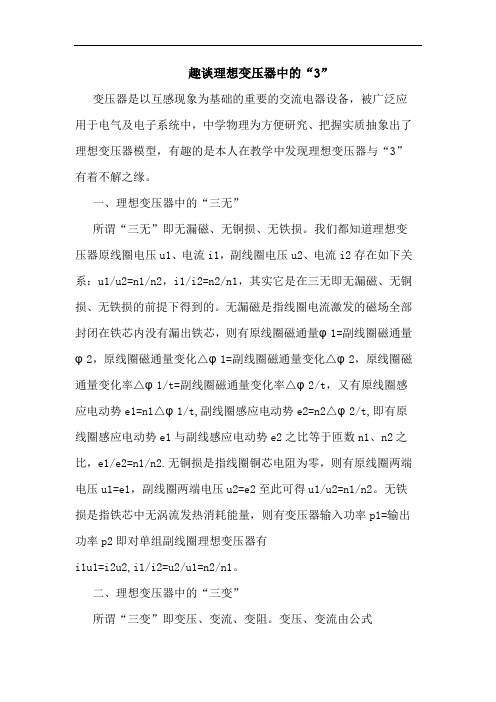

趣谈理想变压器中的“3”变压器是以互感现象为基础的重要的交流电器设备，被广泛应用于电气及电子系统中，中学物理为方便研究、把握实质抽象出了理想变压器模型，有趣的是本人在教学中发现理想变压器与“3”有着不解之缘。

一、理想变压器中的“三无”所谓“三无”即无漏磁、无铜损、无铁损。

我们都知道理想变压器原线圈电压u1、电流i1，副线圈电压u2、电流i2存在如下关系：u1/u2=n1/n2，i1/i2=n2/n1，其实它是在三无即无漏磁、无铜损、无铁损的前提下得到的。

无漏磁是指线圈电流激发的磁场全部封闭在铁芯内没有漏出铁芯，则有原线圈磁通量φ1=副线圈磁通量φ2，原线圈磁通量变化△φ1=副线圈磁通量变化△φ2，原线圈磁通量变化率△φ1/t=副线圈磁通量变化率△φ2/t，又有原线圈感应电动势e1=n1△φ1/t,副线圈感应电动势e2=n2△φ2/t,即有原线圈感应电动势e1与副线感应电动势e2之比等于匝数n1、n2之比，e1/e2=n1/n2.无铜损是指线圈铜芯电阻为零，则有原线圈两端电压u1=e1，副线圈两端电压u2=e2至此可得u1/u2=n1/n2。

无铁损是指铁芯中无涡流发热消耗能量，则有变压器输入功率p1=输出功率p2即对单组副线圈理想变压器有i1u1=i2u2,i1/i2=u2/u1=n2/n1。

二、理想变压器中的“三变”所谓“三变”即变压、变流、变阻。

变压、变流由公式u1/u2=n1/n2,i1/i2=n2/n1不难看出。

所谓变阻是指变压器输入电路的等效电阻与输出电路负载电阻不等。

如图1所示，设输入电路等效电阻为r’=u1/i1，在副线圈回路中有电阻r=u2/i2，则r’/r=u1i2/u2i1=n12/n22 ，即 r’= n12r/n22。

也就是说原本为r 的电阻通过变压器接入电路就相当于将大小为n12r/n22的电阻直接接入原电源两端。

图1三、理想变压器中的“三不变”所谓“三不变”即频率不变、功率不变、变化规律不变。

三相三绕组电力变压器专用技术规范引言三相三绕组电力变压器是一种重要的电力设备，广泛应用于电力系统中的电压调节、输电和配电等方面。

为了确保三相三绕组电力变压器的安全、可靠运行，制定专用技术规范是必要的。

本文档旨在制定三相三绕组电力变压器的专用技术规范，以指导相关生产、安装、调试和使用工作，确保设备的正常运行，提高电力系统的可靠性和安全性。

1. 规范适用范围本规范适用于额定电压400V及以上，额定容量50kVA及以上的三相三绕组电力变压器。

2. 术语和定义•三相三绕组电力变压器：指具有三个绕组的变压器，包括高压绕组、中压绕组和低压绕组。

•高压绕组：指在三相三绕组电力变压器中承受或提供额定高电压的绕组，通常连接到电力系统的高压侧。

•中压绕组：指在三相三绕组电力变压器中承受或提供额定中电压的绕组，通常连接到电力系统的中压侧。

•低压绕组：指在三相三绕组电力变压器中承受或提供额定低电压的绕组，通常连接到电力系统的低压侧。

3. 技术要求3.1 设计要求•设计应符合国家和行业相关规范，满足电力系统设计参数的要求。

•变压器的铁心和绝缘材料应选用优质材料，具有良好的电磁性能和机械强度。

•变压器的绕组应采用优质铜或铝导体，绕组之间应有适当的绝缘和隔离。

•变压器的冷却方式应根据具体要求选择，并满足变压器额定容量和运行条件下的温升要求。

3.2 制造工艺要求•制造过程应符合质量管理体系的要求，确保产品质量和一致性。

•变压器的制造过程应包括绝缘材料制备、绕组制造、绝缘处理、铁心制造和总装等环节。

•制造过程中应进行必要的检测和测试，确保各项指标符合设计要求。

如绝缘强度测试、绕组电阻测试等。

3.3 安装要求•变压器的安装应符合国家电气安装规范和设计文件的要求。

•安装位置应满足通风、防潮和防尘的要求，以保证变压器的正常运行。

•安装过程中应注意绝缘和绝缘手套的使用，确保人身安全。

3.4 运行与维护要求•变压器的运行和维护应按照制造商提供的操作手册和维护手册进行。

电机学Electric Machinery电气工程教研室11.三相变压器的概述1）三相变压器对称运行的分析方法三相变压器对称运行时，各相电压、电流大小相等，相位彼此相差120 ，故可以任取一相进行分析。

单相变压器所述的方法及其结论完全适用于三相变压器在对称负载下的运行情况。

2）三相变压器的特殊问题（1）三相变压器的磁路系统；（2）绕组联结组；（3）不同联结组与不同磁路系统组合对三相变压器空载运行电动势波形的影响。

42.三相变压器的磁路系统三相变压器按磁路可分为组式变压器（三相变压器组）和心式变压器（三铁心柱变压器）两类。

三相组式变压器由三台单相变压器组成，各相主磁通都有自己独立的磁路，互不相关联。

三相心式变压器的铁心结构是从三相组式变压器铁心演变过来的，各相磁路是彼此关联的。

59如果把三台单相变压器的铁心拼成星形磁路，则当三相绕组外施三相对称电压时，由于三相主磁通也对称，故三相磁通之和将等于零，即这样，中间心柱将无磁通通过，可省略。

进而把三个心柱安排在同一平面内，可得三相心式变压器。

=++∙∙∙C B A φφφ在三相心式变压器磁路中，磁路是彼此关联的。

三相磁路长度不相等，中间B相磁路较短，两边A、C相磁路较长，磁阻也较B相大。

当外施三相对称电压时，三相空载电流不相等，B相较小，A、C相较大。

由于变压器的空载电流百分值很小（额定电流的0.6%～2.5%），它的不对称对变压器负载运行影响极小，可以忽略。

11组式变压器和心式变压器比较三相心式变压器只用一套油箱、冷却保护装置、材料消耗较少、成本较低、占地面积小、维护比较简单。

三相变压器组常常应用于大型和超大型变压器，便于制造和运输，减少电站的备用容量。

123.三相变压器绕组的联结和组号三相变压器绕组的联结不但是构成电路的需要，还关系到一次侧、二次侧绕组电动势谐波的大小以及并联运行等问题，下面就这些问题加以分析。

13三相心式变压器的三个心柱上分别套有A Array相、B相和C相的高压和低压绕组，三相共六个绕组，如右图所示。
