工程图学考试试卷

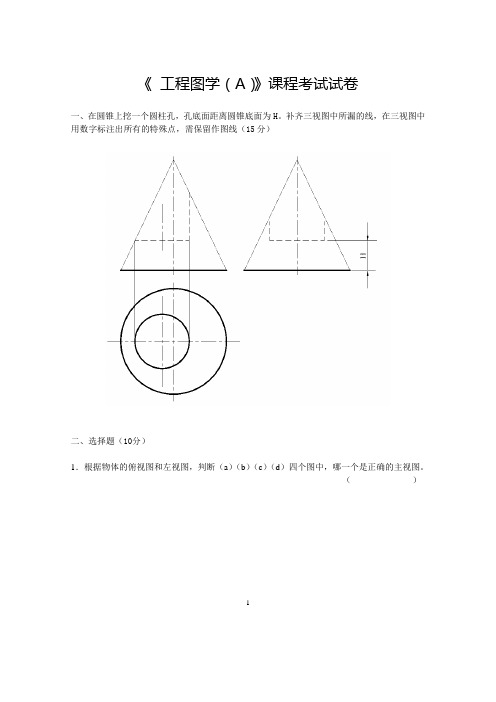

《工程图学（A）》课程考试试卷
一、在圆锥上挖一个圆柱孔，孔底面距离圆锥底面为H。

补齐三视图中所漏的线，在三视图中用数字标注出所有的特殊点，需保留作图线（15分）
二、选择题（10分）
1．根据物体的俯视图和左视图，判断（a）（b）（c）（d）四个图中，哪一个是正确的主视图。

（）
1
2
四、根据已知视图补画第三视图。

（12分)
3
五、在指定位置将给定的主视图画成全剖视图（共两题）。

(12分)
1.
4
2．
5
六、在指定位置将主视图画成全剖视图，左视图画成半剖视图。

(15分)
6
7
七、标注尺寸(尺寸直接量取，取整数)。

（13分）
八、读端盖零件图，回答下列问题。

（15分）
1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．尺寸Φ70d11，其基本尺寸为_______ ，基本偏差代号为_______，标准公差等级为_______。

4．表面Ⅰ的表面粗糙度代号为_______，表面Ⅱ的表面粗糙度代号为_______，表面Ⅲ的表
面粗糙度代号为_______。

5.说明符号 的含义。

6.3 装 订 线
8。

1基础结构施工图主要是表示建筑物在相对标高正负0.000以下基础结构的图样。

A正确B错误正确正确答案：A学生答案：A2建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。

A正确B错误正确正确答案：A学生答案：A3办公类建筑包含（）A居住类建筑B科研类建筑C体育类建筑D行政和企业办公房屋错误正确答案：D学生答案：A4建筑按照其重要性、规模的大小、使用的要求的不同，分成（）、（）、（）、（）、（）、（）等多个级别。

A特级、1级、2级、3级、4级、5级B1级、2级、3级、4级、5级、6级正确正确答案：A学生答案：A5图纸的内边框是图框线，图框线的绘制用（）。

A细实线B中粗实线C粗实线D加粗的粗实线错误正确答案：C学生答案：A6建筑模数是建筑设计中选定的（）。

它是（）、（）、（）以及有关（）相互间协调的基础。

A标准尺寸、建筑物、建筑构配件、建筑制品、设备尺寸B建筑物、建筑构配件、设备尺寸、标准尺寸、建筑制品正确正确答案：A学生答案：A7因为尺上的实际长度只有10mm即1cm，所以用这种比例尺画出的图形尺寸是实物一百分之一，它们之间的比例关系是1：100。

B错误正确正确答案：A学生答案：A8已知A点的三面投影a、a’、a’’，其中a反映A到（）投影面的距离。

AH面和V面BH面和W面CV面和W面D所有面错误正确答案：C学生答案：A9投影线互相平行的投影方法称为（）。

A中心投影法B平行投影法C正投影法D斜投影法错误正确答案：B学生答案：A10轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。

A正等测B正二测C水平斜二测D正面斜二测正确正确答案：A学生答案：A11在正投影图的展开图中，A点的水平投影a和正a’的连线必定（）于相应的投影轴。

A平行B倾斜C垂直D投影错误正确答案：C学生答案：A12若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。

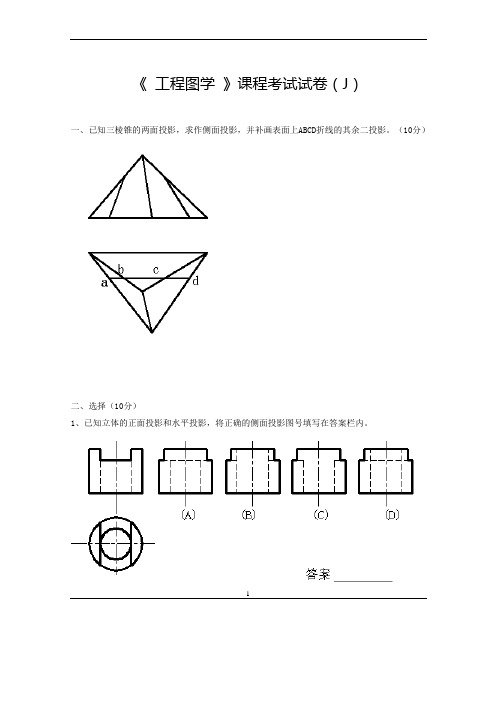

《工程图学》课程考试试卷（J）
一、已知三棱锥的两面投影，求作侧面投影，并补画表面上ABCD折线的其余二投影。

（10分）
二、选择（10分）
1、已知立体的正面投影和水平投影，将正确的侧面投影图号填写在答案栏内。

1
2、选择正确的C-C断面图。

（）
三、如图为带有轴线为铅垂线和侧垂线的两个圆柱形通孔的球体，试补全其相贯线。

（10分）
2
3
四、由两视图补画第三视图。

（15分）
五、由两视图补画第三视图。

（15分）
4
六、作全剖左视图。

（
15分）
七、 标注尺寸(数值按1:1由图中量取，取整数)。

（10分）
八、读零件图，回答问题。

（15分）
1、该零件图的名称是，材料是。

2、在图中M16-6H的孔有个，其定位尺寸为 mm。

3、在垂直轴线方向上有两种孔，一种是尺寸为的孔，另一种是尺寸为
的孔。

4、φ132±0.2的最大极限尺寸为 mm，公差为 mm。

5、补画左视图（虚线省略不画）。

5
6。

工图复习试卷及参考答案全五套中南大学网络教育课程考试复习题及参考答案工程图学一、选择题:1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题:根据主俯视图，选择正确的左视图。

5.根据俯视图选择正确的剖视图。

6.选择正确的左视图。

7.判断小轴的四个移出断面哪个正确。

8.根据俯视图选择正确的剖视图。

9.选择正确的断面图。

10.根据两视图，找出正确的第三视图。

11.选择正确的左视图。

12.下列局部剖视图表达正确的一组是( )13.下列螺纹及螺纹连接画法正确的是( )二、补漏线:1.补画视图中漏画的图线。

2.补画剖视图中漏画的图线。

3.补画视图中漏画的图线。

4.补画视图中漏画的图线。

5.补画剖视图中漏画的图线。

6.画全左视图。

7.补画剖视图中漏画的图线。

8.补画视图中漏画的图线。

9.补画视图中漏画的图线。

10.补画主视图中的漏线。

11.补画视图中漏画的图线。

12.补画俯、左视图中漏画的图线。

13.补画左视图中漏画的图线。

三、补视图:1.补画俯视图。

2.补画俯视图。

3.求作俯视图。

4.补画左视图。

5.画出圆柱被截切后的侧面投影。

6.补画左视图。

7.补画俯视图。

8.画全俯视图，作出左视图。

9.补画俯视图。

四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。

2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。

五、剖视图:1(将主视图画成半剖视图，并画出全剖的左视图。

2(将主视图改画成半剖视图，并将左视图画成全剖视图。

(将主视图画成半剖视图，并画出全剖的左视图。

34.将主视图画成半剖视图，并将左视图画成全剖视图。

5.将主视图画成全剖视图。

6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。

7.将主视图画成全剖视图(可在原图上改，不要的线打“X”)。

8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。

参考答案一、选择题:1.找出符合箭头方向的正确投影。

《工程图学》试卷（F）参考答案及评分标准
一、补画球面上曲线ABCDE的其余二投影。

（8分）
评分标准：每线2分。

二、选择（10分）
评分标准：每题5分。

1、已知两圆柱相贯，将正确的正面投影图号填写在答案栏内。

1
2 答案（C）
2、已知立体的正面投影和侧面投影，将正确的水平投影图号填写在答案栏内。

答案（D）
三、已知立体的正面投影和侧面投影，求作水平投影。

（10分）
评分标准：圆柱2分，相贯线8分。

四、由两视图补画第三视图。

（15分）
评分标准：每结构3分。

五、由两视图补画第三视图。

（15分）
评分标准：每结构3分。

3
六、补全主视图中所缺的线。

（10分）
评分标准：每线2分。

七、标注尺寸(尺寸直接量取，取整数)。

（9分）
评分标准：每个1分。

4
八、读零件图，回答问题。

（23分）
评分标准：每空1分，第6题5分。

1、该零件图的名称是箱体，材料是 HT200 。

2、表达该零件共用了 4 个视图，它们分别是全剖视的主视图、俯视图、
左视图和 C向局部视图。

3、螺孔M4-7H共有 4 个，螺孔M6-7H的定位尺寸为φ45 mm。

4、说明M4-7H的含义：它是普通螺纹，线数是 1 ，旋向为右旋，7H是指中径
和顶径的公差带代号都为7H。

5、I面的表面粗糙度为，II面的表面粗糙度为 1.6 。

6、画出箱体的D向视图（虚线省略不画）。

5。

工程图学考试试题
1. 求空间一点M，使其距离ABC平面10mm。

且M点到平面ABC的三边距离相等。

2. 在V面上找一点K，使其与A、B两点距离相等，且与H面距离为15mm。

3．已知圆锥被截切后的正面投影，补全水平投影和侧面投影
（求出所有特殊点并保留作图痕迹）。

4．已知立体的主视图和右视图，求作俯视图和正等轴测图。

A A向
5．已知主、左视图，求作俯视图。

．已知主、俯视图，求作全剖视的左视图。

6．已知主、俯视图，求作左视图。

7
8．根据主、俯视图，想象立体的形状特点，选择合适的机件表达方法（视图、剖视等）投影形体。

工程图学
1. 求空间一点M ，使其距离ABC 平面10mm 。

且M 点到平面ABC 的三边距离相等。

期末试卷及答案
2. 在V 面上找一点K ，使其与A 、B 两点距离相等，且与H 面距离为15mm 。

3．已知圆锥被截切后的正面投影，补全水平投影和侧面投影。

4．已知立体的主视图和右视图，求作俯视图和正等轴测图。

5．已知主、左视图，求作俯视图。

A
A 向
6．已知主、俯视图，求作左视图。

7．已知主、俯视图，求作全剖视的左视图。

8．根据主、俯视图，想象立体的形状特点，选择合适的机件表达方法（视图、剖视等）投影形体。

3．完成下列形体的投影.（1）（2）四、补试图1．根据给出的视图，补画第三视图(或视图所缺的图线）.2．根据已知视图,3（1)（2）4．补画视图中的缺线5．根据给出的视图，补画第三视图或视图中所缺的图线.(1)（3）6．补画视图中的缺线。

７．补全螺栓连接图中所缺的图线。

８．在指定位置画出剖面图(键槽深为3mm).五、改画视图1．在指定位置将主视图画成全剖视图.3．在指定位置将主视图画成全剖视图。

4．在指定位置将主视图画成全剖视图，左视图画成半剖视图。

５．在指定位置将主视图画成剖视图。

六、改错题１．指出下列螺纹画法中的错误，并将正确的画在指定位置。

２．改正双头螺柱连接中的错误画法.３．指出螺柱连接画法中的错误,并将正确的画在指定位置。

3．完成下列形体的投影.（1）（2)四、补试图1．根据给出的视图，补画第三视图（或视图所缺的图线）。

（1）(2）2．根据已知视图补画第三视图或视图中所缺的图线.（1)（2）4．补画视图中的缺线。

5．根据给出的视图，补画第三视图或视图中所缺的图线。

（1）（2)（3）6．补画视图中的缺线。

７．补全螺栓连接图中所缺的图线。

8．在指定位置画出剖面图（键槽深为3mm）。

五、改画视图1．在指定位置将主视图画成全剖视图.2．在指定位置将主视图画成剖视图。

3．在指定位置将主视图画成全剖视图.4．在指定位置将主视图画成全剖视图,左视图画成半剖视图。

５．在指定位置将主视图画成剖视图。

六、改错题１．指出下列螺纹画法中的错误,并将正确的画在指定位置。

２．改正双头螺柱连接中的错误画法.３．指出螺柱连接画法中的错误,并将正确的画在指定位置。

（3)G1/2”表示：非螺纹密封的管螺纹,1/2”表示公称直径，是内螺纹（内、外）, （6）2—M10-7H的含义：2个普通螺纹、大径为10mm、旋向为右、中径和顶径的公差带代号都为7H , 中等旋合长度的内（内、外)螺纹。

《工程图学》课程期终考试试卷 P1课程号： 081C0130 ,开课学院：机械工程学系考试试卷：√A卷、B卷（请在选定项上打√ )考试形式：√闭、开卷（请在选定项上打√ ),允许带绘图仪器入场考试日期： 20 年 1 月 18 日，考试时间： 120 分钟诚信考试沉着应考杜绝违纪考生姓名：学号：所属院系题序二三四五六总分得分评卷人一．左图螺柱连接装配图中存在错误，试在右图指定位置完成螺柱连接装配图。

（10分）并回答下列问题：（3分）（1）装配图中所用垫圈为弹簧垫圈，使用该类垫圈的作用是防松（防止螺母脱落）。

（2）装配图中五个零件的装配顺序是：零件1→螺柱→零件2→垫圈→螺母。

《工程图学》课程期终考试试卷 P2考生姓名：学号：所属院系二．已知主视图和俯视图，作出左视图（包括虚线）。

（13分）三．已知主视图和左视图，作出全剖的俯视图。

（14分）》课程期终考试试卷 P3学号：所属院系四．标注下图形体尺寸，尺寸数值从图中量取并取整。

（20分）五．已知俯视图，补全半剖主视图和全剖左视图所缺的线和剖面符号。

（虚线不画）（18分）P4 所属院系A六．读壳体零件图。

（1）在图中指定位置作出A向视图（即主视图的外形图，虚线不画）。

（14分）（2）用“▼”符号在图中标出长、宽、高三个方向的主要尺寸基准。

（2分）（3）完成填空题。

（6分）1）ø36圆柱孔的定位尺寸为78 和28 ，该孔是 (是/不是)通孔。

2）中心距尺寸128±0.05，最大可加工成128.05，最小可加工成127.95，公差值是0.10。

3）零件右端面和ø80外圆柱面的表面粗糙度代号分别为和，图中最光洁的表面粗糙度代号为。

4）螺纹标记M24x1.5-7H中，24表示该螺纹的公称直径（或大径），1.5表示该螺纹的螺距。

5）壳体零件的材料为 HT200。

OO —二OO 学年第一学期期末考试（闭卷）
-1-
一、密
封线
内不
准答题。

二、姓名、准考证号不许涂改，否则试卷无效。

三、考生在答题前应先将姓名、学号、年级和班级填写在指定的方框内。

四、试卷印刷不清楚。

可举手向监考教师询问。

所在年级、班级
注意
二、根据轴测图中的尺寸数值，用1：2的比例画三视图。

（20分）
-2-
三、根据主、左视图，补画俯视图。

（10分）
四、据主、俯视图，补画左视图。

（10分）
-3-
一、密
封线内不准答题。

二、姓名、准考证号不许涂改，否则试卷无效。

三、考生在答题前应先将姓名、学号、年级和班级填写在指定的方框内。

四
、试卷印刷不清楚。

可举手向监考教师询问。

所在年级、班级
注意
五、在指定的位置，将主视图改画成全剖视图。

（10分）
六、补画左视图（取半剖视）。

（15分）
-4-
-5-
一、密封线内不准答题。

二、姓名、准考证号不许涂改，否则试卷无效。

三、考生在答题前应先将姓名、学号、年级和班级填写在指定的方框内。

四
、试卷印刷不清楚。

可举手向监考教师询问。

所在年级、班级
注意。
