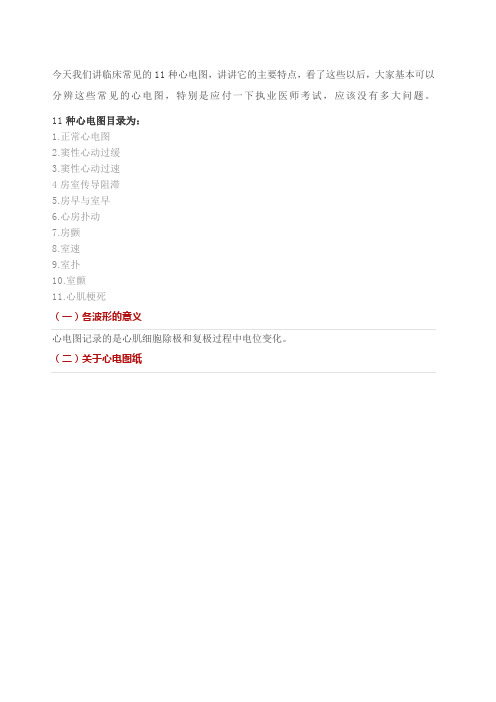

今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图，特别是应付一下执业医师考试，应该没有多大问题。
11种心电图目录为：1.正常心电图2.窦性心动过缓3.窦性心动过速4房室传导阻滞5.房早与室早6.心房扑动7.房颤8.室速9.室扑10.室颤11.心肌梗死（一）各波形的意义心电图记录的是心肌细胞除极和复极过程中电位变化。
（二）关于心电图纸附：算心率心律齐：HR=60/P-P(或R-R)心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率搞清楚了上面这些，下面我们就开始看心电图！1、正常心电图1）窦性P波（振幅：＜0.25mv、时限：＜0.12s)2）P-R间期0.12-0.20s3）心率：60-100次/分这个大家一般扫一眼就可以看出来。
窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。
2.窦性心动过缓=大于五格3.窦性心动过速=小于三格4.房室传导阻滞说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：（记住这个↓，下面常用到）P波代表老婆QRS代表老公一度—老公经常性晚归，但还是回来了。
二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。
二度II型—老公晚上回家时间比较固定了，但是经常不回家了！三度—离婚了，老公老婆就各玩各的啦！一度房室传导阻滞；老公虽然晚归，但是终究还是回来了！P-R间期持续＞0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。
二度I型房室传导阻滞：老公回家越来越晚，有时候太晚了就不会来了P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。
二度II型房室传导阻滞：老公晚上回家时间固定（PR间期相等），但是经常不回家了！（QRS波群突然漏搏）；P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞。
这样看心电图还有什么理由不会呢？柳州市柳铁中心医院急诊科覃碧云今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图。
11种心电图目录为：1.正常心电图2.窦性心动过缓3.窦性心动过速4房室传导阻滞5.房早与室早6.心房扑动7.房颤8.室速9.室扑10.室颤11.心肌梗死（一）各波形的意义心电图记录的是心肌细胞除极和复极过程中电位变化。
（二）关于心电图纸附：算心率心律齐：HR=60/P-P(或R-R)心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率。
搞清楚了上面这些，下面我们就开始看心电图！1、正常心电图1）窦性P波（振幅：＜0.25mv、时限：＜0.12s)2）P-R间期0.12-0.20s3）心率：60-100次/分这个大家一般扫一眼就可以看出来。
窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。
2.窦性心动过缓=大于五格3.窦性心动过速=小于三格4.房室传导阻滞说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：（记住这个↓，下面常用到）P波代表老婆QRS代表老公一度—老公经常性晚归，但还是回来了。
二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。
二度II型—老公晚上回家时间比较固定了，但是经常不回家了！三度—离婚了，老公老婆就各玩各的啦！一度房室传导阻滞；老公虽然晚归，但是终究还是回来了！P-R间期持续＞0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。
二度I型房室传导阻滞：老公回家越来越晚，有时候太晚了就不会来了P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。
二度II型房室传导阻滞：老公晚上回家时间固定（PR间期相等），但是经常不回家了！（QRS 波群突然漏搏）；P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞。
常规心电图的波形组成和测量示意图注：a=振幅、d=时限，此处QRS起始部位为QRS波群、J点、ST段和T波振幅测量的参考水平1.P、TP（或Ta）、QRS、ST-T和U分别表示心电图中的波和波群。
2.P波和PR段：代表左右心房除极的电位变化。
心脏激动的起源为窦房结，最先传导至心房，所以在心电图的中首先出现的是P波。
形态可以为单向（正向和负向）、双向。
双向P波是指波的描迹线在参考水平线两侧各有一个转折点，起始转折在水平线以上称正负（+ -）双向，起始转折在参考水平线以下称负正（- +）双向。
如果正向P 波终末部在参考水平线以下，但无转折，仍应称正向P波；同样，如果负向P波终末部在参考水平线以上，但无转折，仍应称负向P波。
PR段是继P波之后，心脏沿心房肌（结间束）、经房室交界区下传至心室，产生PR段。
由于激动经过这段传导组织时所产生的电位影响影响极为微弱，在体表心电图上表现为一段平直的线。
3.TP（或Ta）波：代表心房复极。
位于PR段（P波结束至QRS波开始），并延伸至QRS波中。
通常TP（Ta）波不易观察到。
房室阻滞或心房梗塞时，TP（Ta）波可变得明显。
4.QRS波：代表左右心室除极电位变化。
QRS波群可由一个或多个成份组成。
确定QRS波成份时，应以QRS波起始部作为参考水平线。
第一个在参考水平线以上的QRS波成份称为R波；R波之前向下的波称为Q波；S波是继R波之后第一个向下的波；R′波是继S波之后向上的波；如R′波后有发生一个向下的波称为S′波；依次类推R″、S″波等。
如QRS波只有向下的波，则称为QS波。
QRS波结束点称为J点或“ST连接点”。
如果在参考水平线同侧一个波的描迹线可见2个或2个以上转折点则称为切迹。
波的上行、下降支或顶部突然明显的斜率变化造成描迹线局部增粗称为粗钝。
QRS波中最大的波小于0.5mV，并显示3个以上的成份或多个切迹和粗钝可称为“错综小波”。
特指某导联QRS波各成份时，可在波名后加上导联下标如RV5、SV1等。
临床常见的11种心电图今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图，特别是应付一下执业医师考试，应该没有多大问题。
11种心电图目录为：1.正常心电图2.窦性心动过缓3.窦性心动过速4房室传导阻滞5.房早与室早6.心房扑动7.房颤8.室速9.室扑10.室颤11.心肌梗死（一）各波形的意义心电图记录的是心肌细胞除极和复极过程中电位变化。
（二）关于心电图纸附：算心率心律齐：HR=60/P-P(或R-R)心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率搞清楚了上面这些，下面我们就开始看心电图！1、正常心电图1）窦性P波（振幅：＜0.25mv、时限：＜0.12s)2）P-R间期0.12-0.20s3）心率：60-100次/分这个大家一般扫一眼就可以看出来。
窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。
2.窦性心动过缓=大于五格3.窦性心动过速=小于三格4.房室传导阻滞说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：（记住这个↓，下面常用到）P波代表老婆QRS代表老公一度—老公经常性晚归，但还是回来了。
二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。
二度II型—老公晚上回家时间比较固定了，但是经常不回家了！三度—离婚了，老公老婆就各玩各的啦！一度房室传导阻滞；老公虽然晚归，但是终究还是回来了！P-R间期持续＞0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。
二度I型房室传导阻滞：老公回家越来越晚，有时候太晚了就不会来了P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。
二度II型房室传导阻滞：老公晚上回家时间固定（PR间期相等），但是经常不回家了！（QRS波群突然漏搏）；P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞。
今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图，特别是应付一下执业医师考试，应该没有多大问题。
11种心电图目录为：1.正常心电图2.窦性心动过缓3.窦性心动过速4房室传导阻滞5.房早与室早6.心房扑动7.房颤8.室速9.室扑10.室颤11.心肌梗死（一）各波形的意义心电图记录的是心肌细胞除极和复极过程中电位变化。
（二）关于心电图纸附：算心率心律齐：HR=60/P-P(或R-R)心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率搞清楚了上面这些，下面我们就开始看心电图！1、正常心电图1）窦性P波（振幅：＜0.25mv、时限：＜0.12s)2）P-R间期0.12-0.20s3）心率：60-100次/分这个大家一般扫一眼就可以看出来。
窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。
2.窦性心动过缓=大于五格3.窦性心动过速=小于三格4.房室传导阻滞说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：（记住这个↓，下面常用到）P波代表老婆QRS代表老公一度—老公经常性晚归，但还是回来了。
二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。
二度II型—老公晚上回家时间比较固定了，但是经常不回家了！三度—离婚了，老公老婆就各玩各的啦！一度房室传导阻滞；老公虽然晚归，但是终究还是回来了！P-R间期持续＞0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。
二度I型房室传导阻滞：老公回家越来越晚，有时候太晚了就不会来了P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。
二度II型房室传导阻滞：老公晚上回家时间固定（PR间期相等），但是经常不回家了！（QRS波群突然漏搏）；P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞。
图片相关说明: 常规心电图的波形组成和测量示意图注：a=振幅、d=时限，此处QRS起始部位QRS波群、J点、ST段和T波振幅测量的参考水平1.P、TP（或Ta）、QRS、ST-T和U分别表示心电图中的波和波群2.P波和PR段：代表左右心房除极的电位变化。
心脏激动的起源为窦房结，最先传导至心房，所以在心电图的中首先出现的是P波。
形态可以为单向（正向和负向）、双向。
双向P 波是指波的描迹线在参考水平线两侧各有转折点，起始转折在水平线以上称正负（+ -）双向，起始转折在参考水平线以下称负正（- +）双向。
如果正向P波终末部在参考水平线以下，但无转折，仍应称正向P波；同样，如果负向P波终末部在参考水平线以上，但无转折，仍应称负向P波。
PR段是继P波之后，心脏沿心房肌（结间束）、经房室交界区下传至心室，产生PR段。
由于激动经过段传导组织时所产生的电位影响影响极为微弱，在体表心电图上表现为一段平直的线。
3.TP（或Ta）波：代表心房复极。
位于PR段（P波结束至QRS波开始），并延伸至QRS 波中。
通常TP（Ta）波不易观察到。
房室阻滞或心房梗塞时，TP（Ta）波可变得明显。
4.QRS波：代表左右心室除极电位变化。
QRS波群可由一个或个成份组成。
确定QRS波成份时，应以QRS波起始部作为参考水平线。
第一个在参考水平线以上的QRS波成份称为R波；R波之向下的波称为Q波；S波是继R波之后第一个向下的波；R′波是继S波之后向上的波；如R′波后有发生一个向下的波称为S′波；依次类推R″、S″波等。
如QRS波只有向下的波，则称为QS波。
QRS波结束点称为J点或“ST连接点”。
如果在参考水平线同侧一个波的描迹线可见2个或2个以上转折点则称为切迹。
波的上行、下降支或顶部突然明显的斜率变化造成描迹线局部增粗称为粗钝。
QRS波中最的波小于0.5mV，并显示3个以上的成份或多个切迹和粗钝可称为“错综小波”。
特指某导联QRS波各成份时，可在波名后加上导联下标如RV5、SV1等。
快速读懂心电图简化记忆----强化记忆1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟, 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格)6，窦性心动过速:每个心动周期都小于3个格(是左右的格)7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt 形状是正常的,只是提前罢了),接下去又是正常的波8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。
本篇内容与学术无关。
内容正在更新中1、正常心电图此主题相关图片如下：2、窦性心动过速每个心动周期都小于3个格(是左右的格) 此主题相关图片如下：3、窦性心动过缓每个心动周期都大于5个格(是左右横的格) 此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。
前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。
（二）左房肥大
心肌梗死。预激综合征心电图在某些导联上可出现“Q”或“QS”波。
)
。
2．室性心动过速(ventricular tachycardia) 属于宽QRS波心动过速类型
扭转型室性心动过速可由不同病因引起，临床上常见的原因有：①先天性长QT间期综
合征；②严重的房室传导阻滞，逸搏心律伴有巨大的T波；③低钾、低镁伴有异常的T波及u
波；④某些药物(例如奎尼丁、胺碘酮等)所致。
五、扑动与颤动。
。
2.心房颤动(atrial fibrillation，AF) 心房颤动是临床上很常见的心律失常。心房颤动可以是
阵发性或持续性，大多发生在器质性心脏病基础上，多与心房扩大、心肌受损、心力衰竭等
有关。但也有少部分房颤患者无明显器质性心脏病。发生心房颤动的机制比较复杂，至今仍
未完全清楚，多数可能系多个小折返激动所致(图5-1-58)。近年的研究发现：一部分房颤可
能是局灶触发机制(起源于肺静脉)。房颤时整个心房失去协调一致的收缩，心排血量降低，
易形成附壁血栓.) 。
。
。
