物理错题10月

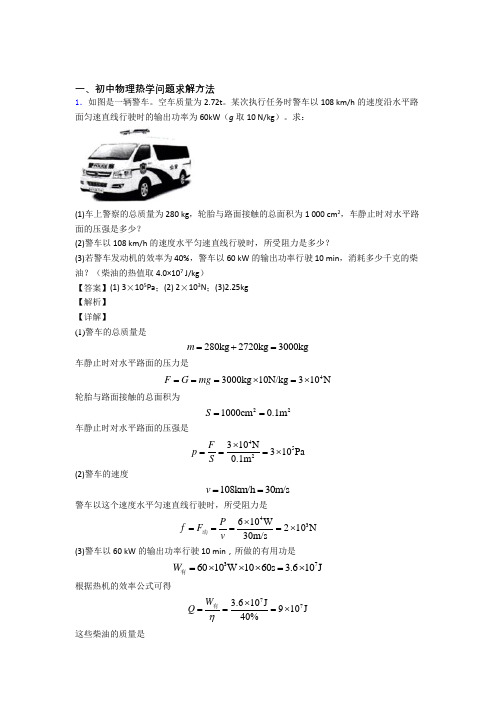

一、初中物理热学问题求解方法1．如图是一辆警车。

空车质量为2.72t 。

某次执行任务时警车以108 km/h 的速度沿水平路面匀速直线行驶时的输出功率为60kW （g 取10 N/kg ）。

求：(1)车上警察的总质量为280 kg ，轮胎与路面接触的总面积为1 000 cm 2，车静止时对水平路面的压强是多少？(2)警车以108 km/h 的速度水平匀速直线行驶时，所受阻力是多少？(3)若警车发动机的效率为40%，警车以60 kW 的输出功率行驶 10 min ，消耗多少千克的柴油？（柴油的热值取4.0×107 J/kg ） 【答案】(1) 3×105Pa ；(2) 2×103N ；(3)2.25kg 【解析】 【详解】 (1)警车的总质量是280kg 2720kg 3000kg m =+=车静止时对水平路面的压力是43000kg 10N/kg 310N F G mg ===⨯=⨯轮胎与路面接触的总面积为221000cm 0.1m S ==车静止时对水平路面的压强是452310N 310Pa 0.1mF p S ⨯===⨯ (2)警车的速度108km/h 30m/s v ==警车以这个速度水平匀速直线行驶时，所受阻力是43610W210N 30m/sP f F v ⨯====⨯动(3)警车以60 kW 的输出功率行驶 10 min ，所做的有用功是376010W 1060s 3.610J W =⨯⨯⨯=⨯有根据热机的效率公式可得773.610J910J 40%W Q η⨯===⨯有这些柴油的质量是77910J 2.25kg 4.010J/kgQ m q ⨯===⨯ 答：(1)车静止时对水平路面的压强是5310Pa ⨯；(2)警车以108 km/h 的速度水平匀速直线行驶时，所受阻力是3210N ⨯；(3)若警车发动机的效率为40%，警车以60 kW 的输出功率行驶 10 min ，消耗柴油的质量是2.25kg 。

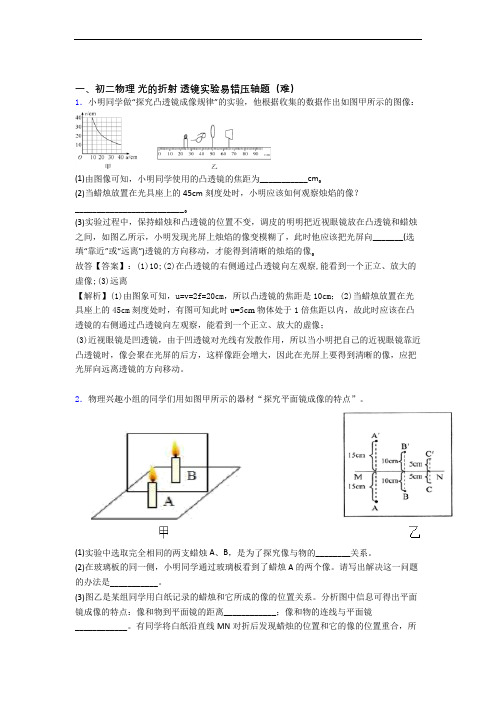

一、初二物理光的折射透镜实验易错压轴题（难）1．小明同学做“探究凸透镜成像规律”的实验，他根据收集的数据作出如图甲所示的图像：(1)由图像可知，小明同学使用的凸透镜的焦距为___________cm。

(2)当蜡烛放置在光具座上的45cm刻度处时，小明应该如何观察烛焰的像？_________________________。

(3)实验过程中，保持蜡烛和凸透镜的位置不变，调皮的明明把近视眼镜放在凸透镜和蜡烛之间，如图乙所示，小明发现光屏上烛焰的像变模糊了，此时他应该把光屏向_______(选填“靠近”或“远离”)透镜的方向移动，才能得到清晰的烛焰的像。

故答【答案】：(1)10;(2)在凸透镜的右侧通过凸透镜向左观察,能看到一个正立、放大的虚像;(3)远离【解析】(1)由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm；(2)当蜡烛放置在光具座上的45cm刻度处时，有图可知此时u=5cm 物体处于1倍焦距以内，故此时应该在凸透镜的右侧通过凸透镜向左观察，能看到一个正立、放大的虚像；(3)近视眼镜是凹透镜，由于凹透镜对光线有发散作用，所以当小明把自己的近视眼镜靠近凸透镜时，像会聚在光屏的后方，这样像距会增大，因此在光屏上要得到清晰的像，应把光屏向远离透镜的方向移动。

2．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

厦门双十中学初中部物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

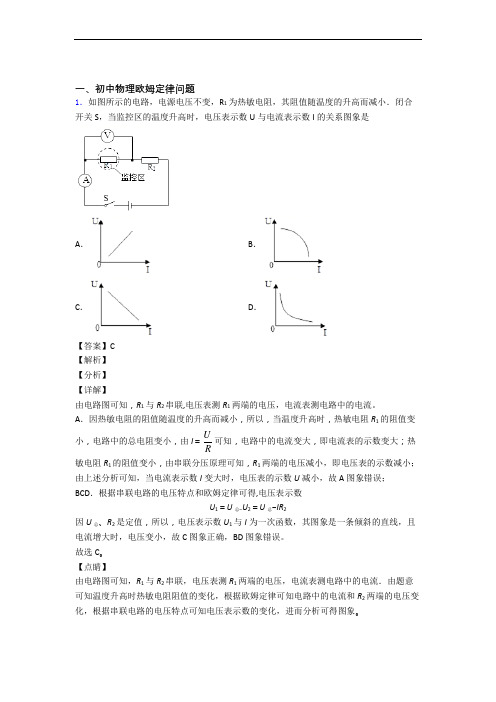

一、初中物理欧姆定律问题1．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。

A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。

故选C。

【点睛】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。

2．如图电路,电源两端电压为4.5V且保持不变．电阻R1为10Ω,滑动变阻器R2的铭牌上标有“20Ω 1A”的字样,电流表的量程为0~0.6A,两个电压表的量程均为0~3V,在保证电路安全的条件下,下列说法中正确的是（）A．定值电阻R1的最大功率为3.6WB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小功率为0.45WD．滑动变阻器R2的阻值取值范围为0Ω~20Ω【答案】C【解析】【详解】A．从图中可以看到，这是一个串联电路，电阻R1和滑动变阻器R2串联在一起，电压表V1测的是电阻R1两端的电压，电压表V2测的是滑动变阻器R2接入电路中电阻两端电压，要求定值电阻R1的最大功率，那么需要定值电阻R1两端的电压最大，由题意可知，当R1两端的电压是3V时，电压表V1的量程没有超出，流过R1的电流为1113V==0.3A10ΩUIR=此电流大小没有超过电流表的量程，也没有超过滑动变阻器R2的最大电流，那么滑动变阻器R2两端的电压为214.5V3V 1.5VU U U=-=-=这个电压大小也没有超过电压表V2的量程，所以当R1两端的电压是3V时能够保证电路安全，此时定值电阻R1的最大功率为()221113V0.9W10ΩUPR===A错误；B．当电流表的示数最小时，电路中电阻最大，滑动变阻器R2接入电路中电阻最大，即220ΩR=，电路中的电流大小为124.5V0.15A10Ω20ΩUIR R===++这个电流大小没有超过滑动变阻器R2的最大电流，也没有超过电流表的量程，此时R1两端的电压是1R10.15A10Ω 1.5VU IR==⨯=R2两端电压为21R R- 4.5V-1.5V3VU U U===这也没有超过两电压表的量程，所以电路中的电流最小可以为0.15A ； 当电流表的示数最大时，假设0.45A I=，此时R 1两端的电压是1R 10.45A 10Ω 4.5V U IR ==⨯=这个电压大小超过了电压表的量程，所以0.45A I ≠，所以电流表A 的示数变化范围不为0.15A~0.45A ，B 错误；CD ．当滑动变阻器R 2的电阻最小时，此时电路中电流最大，R 1两端的电压最大，只能是3V ，由上述可知0.3A I =，R 2两端的电压为2R 1.5V U =，R 2的最小值为2R 2 1.5V5Ω0.3AU R I=== 由上述可知，滑动变阻器R 2的电阻可取20Ω，这也是R 2的最大值，所以滑动变阻器R 2的阻值取值范围为5Ω~20Ω；设电路中的电流为I ，由题意可知道滑动变阻器的功率为()()2222222221212121212-4-4U U U P I R R R R R R R R R R R R R ⎛⎫==⋅=⋅= ⎪++⎝⎭+ 要使电功率P 最小，那么()2122-R R R 要最大，当R 2是5Ω或者20Ω时，()2122-R R R 最大，滑动变阻器的电功率最小，大小为0.45W P =，可知，C 正确、D 错误。

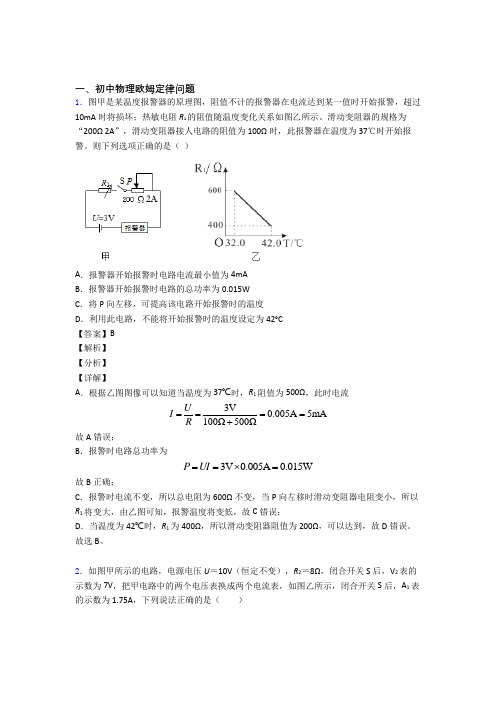

一、初中物理欧姆定律问题1．图甲是某温度报警器的原理图，阻值不计的报警器在电流达到某一值时开始报警，超过10mA 时将损坏；热敏电阻R 1的阻值随温度变化关系如图乙所示。

滑动变阻器的规格为“200Ω 2A ”，滑动变阻器接人电路的阻值为100Ω时，此报警器在温度为37℃时开始报警。

则下列选项正确的是（ ）A ．报警器开始报警时电路电流最小值为4mAB ．报警器开始报警时电路的总功率为0.015WC ．将P 向左移，可提高该电路开始报警时的温度D ．利用此电路，不能将开始报警时的温度设定为42°C【答案】B【解析】【分析】【详解】A ．根据乙图图像可以知道当温度为37℃时，R 1阻值为500Ω，此时电流3V 0.005A 5mA 100Ω500ΩU I R ====+ 故A 错误；B ．报警时电路总功率为 3V 0.005A 0.015W P UI ==⨯=故B 正确；C ．报警时电流不变，所以总电阻为600Ω不变，当P 向左移时滑动变阻器电阻变小，所以R 1将变大，由乙图可知，报警温度将变低，故C 错误；D ．当温度为42℃时，R 1为400Ω，所以滑动变阻器阻值为200Ω，可以达到，故D 错误。

故选B 。

2．如图甲所示的电路，电源电压U ＝10V （恒定不变），R 2＝8Ω，闭合开关S 后，V 2表的示数为7V ，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S 后，A 1表的示数为1.75A ，下列说法正确的是（ ）A ．甲电路中V 1表的示数为3VB ．乙电路中A 2表的示数为2.25AC ．R 1=12ΩD ．乙电路中R 3的电流为0.5A【答案】CD【解析】【详解】 A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V 8Ω20Ω+=0.25A 根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =U R可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I′1+I2=1U R +I2=10V12Ω+1.25A=0.83A+1.25A=2.08A故B错误；3．把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是24Ω~60Ω【答案】ACD【解析】【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A），电压表测量滑动变阻器两端的电压（所选量程为0~15V）。

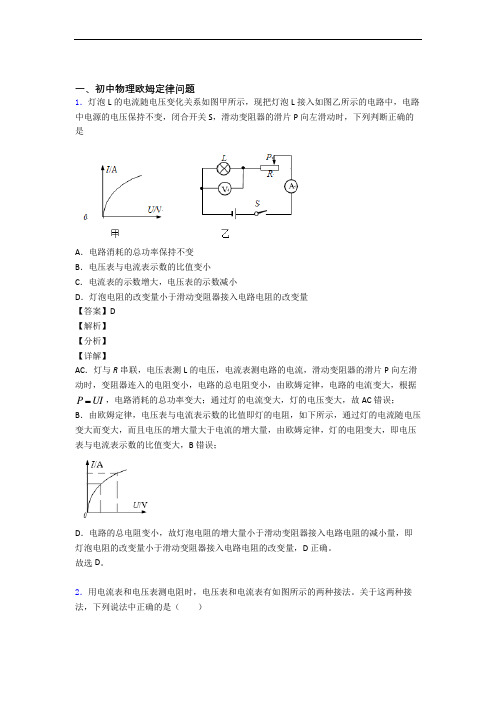

一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU UR I I I =<+乙即测量值与真实值相比偏小，故D 错误。

海口市2020高考物理易错100题实验题一、实验题1．如图甲所示是探究“恒力做功与物体动能改变的关系”实验装置，主要实验步骤如下：①用天平测出滑块（含滑轮）质量M=240 g，并安装好实验装置；②适当垫高长木板不带滑轮的一端，滑块不挂轻绳，挂上纸带，轻推滑块使滑块沿长木板匀速运动；③轻绳通过轨道末端的滑轮和滑块上的滑轮，一端挂在力传感器上，另一端挂质量为m=100 g的钩码，两轻绳与木板平行；④接通打点计时器电源，释放滑块，打出一条点迹清晰的纸带，如图乙所示，相邻计数点间时间间隔为0.1 s，并记录力传感器示数F=0.39 N。

回答下列问题：（1）滑块从B运动到D的过程中，合力对滑块所做的功W=__________J，滑块动能的增量_________J；（计算结果均保留2位有效数字）（2）多次实验发现合力对滑块所做的功W总略大于滑块动能的增量，可能的原因是________（填选项前面字母）。

A．没有满足滑块质量远大于钩码质量B．平衡摩擦力过度C．滑轮摩擦影响（3）利用该实验装置还可以完成的物理实验有：___________（写出一种即可）。

2．如图所示，绷紧的水平传送带足够长，始终以的恒定速率顺时针运行。

初速度大小为的小物块从与传送带等高的水平面上的A点向左运动，经B点滑上传送带，已知A、B两点的距离，物块与水平面的动摩擦因数，物块与水平传送带的动摩擦因数，重力加速度，不考虑物块由水平面滑上传送带的能量损失。

求：(1)物块向左运动第一次到达B点时的速度(2)物块经过B点后继续向左运动，在传送带上离B点的最远距离(3)详细描述物块在从传送带上距B点最远处返回B点的过程中的运动特点。

3．用螺旋测微器得片状金属工件的厚度为___ mm，用多用电表电阻挡“×10”测量某电阻时读数为____ Ω.4．小海同学新买了一节干电池，为了测出这节干电池的内阻和电动势，从实验室借来的实验器材、连接成了如图所示的实验电路图(图中的定值电阻为1)。

一、初中物理欧姆定律问题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A 处时，电路中的总电阻： R 总===10Ω，因串联电路中总电阻等于各分电阻之和， 所以，滑动变阻器连入电路的阻值： R′=R 总﹣R 0=10Ω﹣5Ω=5Ω， 由题意可知，此时弹簧的压缩量： L=×5Ω=2cm ，由图象可知，此时弹簧所受压力为20N ，即G=F=20N ， 由G=mg 可得，物体的质量： m===2kg ，故D 错误． 故选C ．2．如图甲所示的电路，电源电压U ＝10V （恒定不变），R 2＝8Ω，闭合开关S 后，V 2表的示数为7V ，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S 后，A 1表的示数为1.75A ，下列说法正确的是（ ）A ．甲电路中V 1表的示数为3VB ．乙电路中A 2表的示数为2.25AC ．R 1=12ΩD ．乙电路中R 3的电流为0.5A【答案】CD 【解析】 【详解】A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V8Ω20Ω+=0.25A根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =UR可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I ′1+I 2=1U R +I 2=10V 12Ω+1.25A=0.83A+1.25A=2.08A 故B 错误；3．如图所示，电源电压不变，P 置于中点，a 为电流表或电压表。

一、初中物理欧姆定律的实际应用问题1．图甲是模拟调光灯。

电源电压为4V ，小灯泡额定电压为2.5V ，电流随电压变化的I-U 图像如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”，铅笔芯长15cm 、阻值为 30Ω，其阻值与长度成正比。

回形针 A 固定在铅笔芯右端，回形针 P 可以在铅笔芯上自由滑动。

该调光灯在使用时，以下说法正确的是（ ）A ．闭合开关，移动P 不能连续调光B ．闭合开关，P 滑到距A 点10cm 处，小灯泡的实际功率为0.15WC ．在距A 点 2.5cm 处做标记，可以提醒P 向 A 滑过此处，小灯泡将不安全D ．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.064W~0.75W【答案】C【解析】【分析】【详解】A ．当铅笔芯电阻全部接入电路中时，因串联电路中总电压等于各分电压之和，其各处 的电流相等，所以由U I R=可知，电源电压为 L L P U U I R =+即L L 4.0V 30U I =+⨯Ω由图乙可知，灯泡两端的电压U = 0.4V ，通过灯泡的电流I L = 0.12A 时符合，此时小灯泡两端电压达到0.4V “刚亮”，所以，闭合开关，移动P 能连续调光，故A 错误； B ．因铅笔芯长15cm 、阻值为30N ，其阻值与长度成正比，所以，P 滑到距A 点10cm 处，接入电路中的电阻'P 30Ω10cm 2015cmR =⨯=Ω 则电源的电压L L P U U I R '''=+ 即L 'L 4.0V 20U I '=+⨯Ω由图象可知，灯泡两端的电压L =8V U '，通过灯泡的电流'L =0.16A I 时符合，此时小灯泡的实际功率L L L 0.8V 0.16A=0.128W P U I ''==⨯ 故B 错误；C ．P 滑到距A 点2.5cm 处，接入电路中的电阻P 30 2.5cm 515cmR ''Ω=⨯=Ω 则电源的电压L L P U U I R ''''''=+ 即L L 4.0V 5U I ''''=+⨯Ω由图象可知，灯泡两端的电压U "= 2.5V ，通过灯泡的电流I "= 0.3A 时符合，此时灯泡正常发光， 所以，在距A 点2.5cm 处做标记，可以提醒P 向A 滑过此处，小灯泡两端的电压超过额定电压将不安全，故C 正确；D ．小灯泡“刚亮”时的实际功率L L L 0.4V 0.12A=0.048W P U I '==⨯小灯泡正常发光时的实际功率L L L 2.5V 0.3A=0.75W P U I ''''''==⨯所以，小灯泡工作时，从“刚亮’到正常发光，实际功率变化范围为0.048W~0.75W ，故D 错误。
