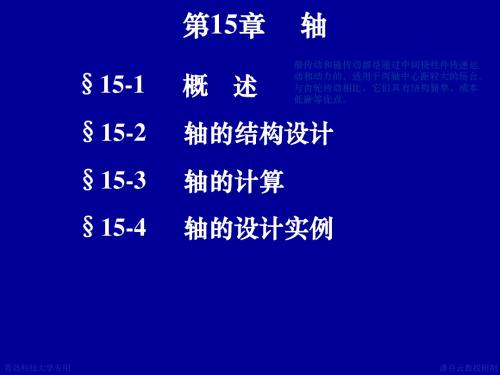

第15章轴吴海涛§15-1 概述§15-2 轴的结构设计§15.3 轴的计算§15.4 设计实例一、轴的用途及分类轴的主要功用是支承回转零件及传递运动和动力。
按照承受载荷的不同，轴可分为：❆转轴─同时承受弯矩和扭矩的轴，如减速器的轴；❆心轴─只承受弯矩的轴，如火车车轮轴；❆传动轴─只承受扭矩的轴，如汽车的传动轴。
按照轴线形状的不同，轴可分为曲轴和直轴两大类。
直轴根据外形的不同，可分为光轴和阶梯轴。
轴一般是实心轴，有特殊要求时也可制成空心轴，如航空发动机的主轴。
除了刚性轴外，还有钢丝软轴，可以把回转运动灵活地传到不开敞地空间位置。
各种类型的轴二、轴设计的主要内容轴的设计包括结构设计和工作能力计算两方面的内容。
结构设计：根据轴上零件的安装、定位以及轴的制造工艺等方面的要求，合理地确定轴的结构形式和尺寸。
工作能力计算：对轴的强度、刚度和振动稳定性等方面的计算。
三、轴的材料轴的材料主要是碳钢和合金钢。
碳素结构钢因具有较好的综合力学性能，应用较多；合金钢具有较好的综合力学性能（如耐腐蚀、耐高温、抗低温等），但价格较贵，多用于有特殊要求的轴。
高强度铸铁和球墨铸铁可用于制造外形复杂的轴，且具有价廉、良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，但是质较脆。
设计任务：确定轴的合理外形和全部结构尺寸。
设计要求：1. 轴应便于制造，轴上零件要易于装拆；2. 轴和轴上零件要有准确的工作位置；3. 各零件要牢固而可靠地相对固定；4. 改善应力状况，减小应力集中。
典型轴系结构一、拟定轴上零件的装配方案装配方案：确定轴上零件的装配方向、顺序、和相互关系。
在轴的结构设计中，必须考虑满足轴上零件装配顺序的要求，并尽量使得装配简便。
设计者在这一方面考虑得越周到，轴的装配工艺性越好。
注意装配顺序轴上零件的装配方案不同，则轴的结构形状也不相同。
设计时可拟定几种装配方案，进行分析与选择。
机械设计中轴系的结构方案设计机械设计中轴系的结构方案设计在机械设备制造过程中，轴是关键的零部件之一，它不仅支撑着轴上零件、传递运动与动力的重要部件，也在非常大的程度上影响着机器设备的工作能力与工作质量。
如果轴失效，便有可能产生严重的后果，所以轴的设计至关重要。
以下是小编整理的机械设计中轴系的结构方案设计，欢迎阅读。
设计过程：轴系结构的设计没有固定的标准，它根据轴上载荷方向、大小与分布情况，轴上零部件的布置与固定方法，及轴的加工与装配方法等进行灵活决定的，以轴上零部件装拆方便、固定牢靠、定位准确等来衡量轴结构的设计好坏。
因此在设计轴的结构时，一般可以先拟定好几种不同方案通过相互比较后再加以取舍。
轴的结构设计应包括定出轴的合理外形与全部尺寸。
在满足刚度、强度与装配、加工等要求的条件下，轴的结构应该设计的越简单越好。
轴的结构取决于：轴在机器中安装的位置以及形式;轴上安装零部件的类型、数量、尺寸以及联接方法;载荷的性质、方向、大小及分布情况;轴加工的工艺等。
轴系是没有标准结构形式的，设计时一定要针对不同情况而进行具体的分析。
但是，无论何种具体的条件，轴的结构都应该满足：轴及装在轴上的零部件要有精准的工作位置;轴上的零部件应该便于装拆与调整;轴应该具有良好的制造工艺性能等。
（一）拟定轴上零部件的装配方案所谓的装配方案，就是指预定出轴上的主要零部件的装配方向、顺序以及相互关系。
进行轴的结构设计的前提条件便是拟定轴上零部件的装配方案，它确定了轴的基本形式。
在拟定装配方案时，原则上应设计几个方案，然后进行分析比较后再进行选择。
（二）轴上零件的定位一般为了防止轴上零部件受力时发生沿轴向或者周向的相对运动，轴上零部件除了要有空转或游动的要求外，都需要进行轴向以及周向定位，用以保证工作位置的准确性。
1.零件在轴上的轴向定位轴上零部件的轴向定位一般是以套筒、轴肩、圆螺母、轴端挡圈以及轴承端盖等来确保的。
零部件在轴上的轴向定位方法，主要是取决于它所到的受轴向力大小。
六 轴的设计计算（一）高速轴的结构设计1 高速轴上的功率P Ⅰ，转数n Ⅰ，转矩T Ⅰ P Ⅰ=3.65kw ，n Ⅰ=576r/min,，T Ⅰ=60.52N m ⋅2 估算轴的最小直径高速轴选用材料：45号钢，调制处理先按[2]式（15-2）初步估算轴的最小直径。
由[2]表15-3，取A 0=11033min 0 3.6511020.356576P d A mm mm ===ⅠⅠn 高速轴应设计成齿轮轴，轴的最小直径是安装连接大带轮处，考虑到键槽对轴的强度削弱，由[2]可知对于直径小于等于100mm 的轴有一个键槽时，轴径应增大5%，然后圆整。
故1min (15%)21.374d d mm =⨯+=，由计算得，需要V 带5根，选用型号A 型，根据参[1]表9-1选用1d =24mm 。
为了保证大带轮另一端的轴向定位，故轴段1的长度比大带轮轮毂短1-2mm ，根据大带轮的基准直径d d =225mm ，由[1]表9-1得轮毂长度l 取65mm ，则取l 1=63mm 。
3 根据轴向定位的要求确定轴的各段直径和长度1）为了满足大带轮的轴向定位要求，1-2轴段需制出一定位轴肩，由[1]表16-9取用与轴段2直径相同的毡圈油封2d =30mm ，由[1]表9-9取轴承盖宽 1.2822.432l mm =⨯+=，由参[1]表3-1地脚螺钉直径0.0361701218.12f d mm =⨯+=，轴承旁连接螺栓直径，10.750.7518.1213.59f d d mm ==⨯=，所以取螺栓直径M16，k 10=，轴段2 2k 103242l l =+=+=。
2） 初步选择滚动轴承。
因轴承同时受有径向力和轴向力的作用，故选用角接触球轴承。
参照工作要求并根据335d =mm,由[1]表15-6初步选取角接触球轴承7307AC 型，其主要参数表6-1角接触球轴承7307AC 主要参数轴承代号 d/mm D/mm B/mm a/mm 1D /mm2D /mm7307AC35802124.54471由[1]图4-10及由[1]表11-2，查得非标准件挡油盘的尺寸35809d D B mm mm mm ⨯⨯=⨯⨯，故轴段3长度l 3=32 mm 。
一、轴的分类按承受的载荷不同, 轴可分为：转轴——工作时既承受弯矩又承受扭矩的轴。
如减速器中的轴。
虚拟现实。
心轴——工作时仅承受弯矩的轴。
按工作时轴是否转动，心轴又可分为：转动心轴——工作时轴承受弯矩，且轴转动。
如火车轮轴。
固定心轴——工作时轴承受弯矩，且轴固定。
如自行车轴。
虚拟现实。
传动轴——工作时仅承受扭矩的轴。
如汽车变速箱至后桥的传动轴。
固定心轴转动心轴转轴传动轴二、轴的材料轴的材料主要是碳钢和合金钢。
钢轴的毛坯多数用轧制圆钢和锻件，有的则直接用圆钢。
由于碳钢比合金钢价廉，对应力集中的敏感性较低，同时也可以用热处理或化学热处理的办法提高其耐磨性和抗疲劳强度，故采用碳钢制造尤为广泛，其中最常用的是45号钢。
合金钢比碳钢具有更高的力学性能和更好的淬火性能。
因此，在传递大动力，并要求减小尺寸与质量，提高轴颈的耐磨性，以及处于高温或低温条件下工作的轴，常采用合金钢。
必须指出：在一般工作温度下（低于200℃），各种碳钢和合金钢的弹性模量均相差不多，因此在选择钢的种类和决定钢的热处理方法时，所根据的是强度与耐磨性，而不是轴的弯曲或扭转刚度。
但也应当注意，在既定条件下，有时也可以选择强度较低的钢材，而用适当增大轴的截面面积的办法来提高轴的刚度。
各种热处理（如高频淬火、渗碳、氮化、氰化等）以及表面强化处理（如喷丸、滚压等），对提高轴的抗疲劳强度都有着显著的效果。
高强度铸铁和球墨铸铁容易作成复杂的形状，且具有价廉，良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，可用于制造外形复杂的轴。
轴的常用材料及其主要力学性能见表。
三、轴的结构设计轴的结构设计包括定出轴的合理外形和全部结构尺寸。
轴的结构主要取决于以下因素：轴在机器中的安装位置及形式；轴上安装的零件的类型、尺寸、数量以及和轴联接的方法；载荷的性质、大小、方向及分布情况；轴的加工工艺等。
由于影响轴的结构的因素较多，且其结构形式又要随着具体情况的不同而异，所以轴没有标准的结构形式。
