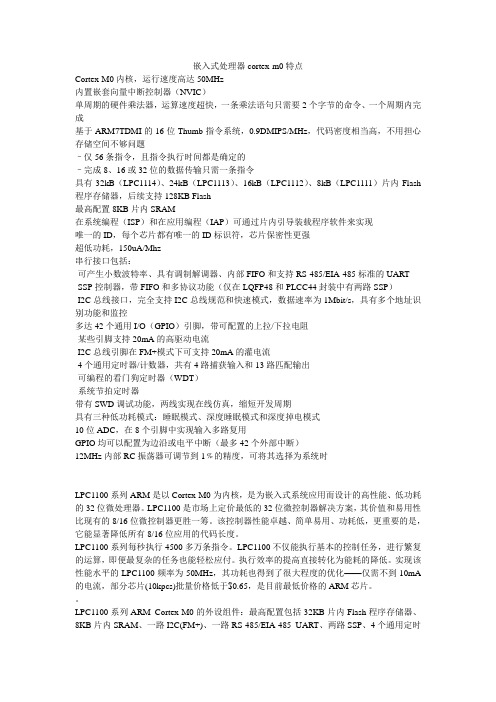

嵌入式处理器cortex-m0特点Cortex-M0内核,运行速度高达50MHz内置嵌套向量中断控制器(NVIC)单周期的硬件乘法器,运算速度超快,一条乘法语句只需要2个字节的命令、一个周期内完成基于ARM7TDMI的16位Thumb指令系统,0.9DMIPS/MHz,代码密度相当高,不用担心存储空间不够问题–仅56条指令,且指令执行时间都是确定的–完成8、16或32位的数据传输只需一条指令具有32kB(LPC1114)、24kB(LPC1113)、16kB(LPC1112)、8kB(LPC1111)片内Flash 程序存储器,后续支持128KB Flash最高配置8KB片内SRAM在系统编程(ISP)和在应用编程(IAP)可通过片内引导装载程序软件来实现唯一的ID,每个芯片都有唯一的ID标识符,芯片保密性更强超低功耗,150uA/Mhz串行接口包括:-可产生小数波特率、具有调制解调器、内部FIFO和支持RS-485/EIA-485标准的UART-SSP控制器,带FIFO和多协议功能(仅在LQFP48和PLCC44封装中有两路SSP)-I2C总线接口,完全支持I2C总线规范和快速模式,数据速率为1Mbit/s,具有多个地址识别功能和监控多达42个通用I/O(GPIO)引脚,带可配置的上拉/下拉电阻-某些引脚支持20mA的高驱动电流-I2C总线引脚在FM+模式下可支持20mA的灌电流-4个通用定时器/计数器,共有4路捕获输入和13路匹配输出-可编程的看门狗定时器(WDT)-系统节拍定时器带有SWD调试功能,两线实现在线仿真,缩短开发周期具有三种低功耗模式:睡眠模式、深度睡眠模式和深度掉电模式10位ADC,在8个引脚中实现输入多路复用GPIO均可以配置为边沿或电平中断(最多42个外部中断)12MHz内部RC振荡器可调节到1﹪的精度,可将其选择为系统时LPC1100系列ARM是以Cortex-M0为内核,是为嵌入式系统应用而设计的高性能、低功耗的32位微处理器。
Cortex-M3寄存器等基础知识1.寄存器 CM3拥有R0~R15通⽤寄存器和⼀些特殊功能寄存器 R0~R12这些通⽤寄存器,复位初始值都是不可预料的2.CM3有R0到R15的通⽤寄存器组注:绝⼤部分的16位thumb只能访问R0到R7,⽽32位thumb-2可以访问全部寄存器3.特殊功能寄存器3.1程序状态寄存器组(应⽤程序PSR+中断号PSR+执⾏PSR)3.2中断屏蔽寄存器组:⽤于控制异常的除能和使能3.3控制寄存器:⽤于定义特权级别和当前使⽤哪个堆栈指针4.操作模式和特权级别:两种操作模式(处理器模式):Handler模式和线程模式(⽤于区分异常服务例程的代码和普通程序的代码)两种特权等级:特权级和⽤户级(是指在硬件层⾯上对存储器访问权限的设置)注:CM3在运⾏主程序(即线程模式)可以使⽤特权级别和⽤户级别;但是异常服务例程(即handler模式)只能使⽤特权级别。
当处于线程+⽤户模式时⼀些访问权限将被禁⽌将代码区分成⽤户级和特权级,有利于程序架构的稳定,如某⼀个⽤户代码出问题,不会使其成为害群之狗,因为⽤户级别的代码是禁⽌对⼀些要害寄存器操作的。
5.异常处理5.1CONTROL[0]=0;5.2CONTROL[0]=1;CONTROL[0]只有在特权级别下可以访问,若在⽤户级别想访问先通过"系统服务呼叫指令(SVC)"来触发SVC异常,然后在该异常的服务例程中可以修改CONTROL[0]。
6.下⾯是各操作模式的转换7.异常和中断可以有11个系统异常和最多240个外部中断(IRQ),具体芯⽚使⽤了多少要看芯⽚制造⼚商。
作为中断功能的强化,NVIC 还有⼀条NMI输⼊信号线,具体做什么由芯⽚制造商决定,NMI(not masked interrupted)8.向量表:当⼀个异常被CM3内核接受。
对应的异常Handler就会执⾏,向量表⽤来决定Handler的⼊⼝地址。
ARMCortex-M3学习笔记最近在学ARM Cortex-M3,找了本号称很经典的书“An Definitive Guide to The ARM Cortex-M3”在看。
这个系列学习笔记其实就是在学习这本书的过程中做的读书笔记。
第一章简介这一章的内容主要是介绍Cortex-M3内核是如何的强悍。
还顺带着介绍了ARM系列的发展历史和路线。
ARM公司成立于1990年,ARM公司是Advanced RISC Machines Ltd.的缩写,当然ARM就是Advanced RISC Machines的缩写了,ARM 公司是由Apple,Acorn和VLSI三家共同出资创建的。
ARM 处理器内核的发展可以用一张图来说明:图 1 ARM处理器内核的发展从上图中可以看到,ARM 7 系列是基于 v4 内核的,ARM9系列是基于v5内核的,ARM11是基于v6内核的,而Cortex 系列则是基于v7内核的。
指令集的演化可以用下图来描述:图 2指令集演进图Cortex-M3 采用Thumb-2指令集,不支持ARM指令集,对Thumb-2指令集其实也只是部分的支持,有很少一部分Thumb-2指令是不支持的。
由于不支持ARM指令集,也就没有了处理器状态在Thumb和ARM之间来回的切换,省去了很多麻烦。
第二章 Cortex-M3 概述Cortex M3 内核的组成可以用一张简图来表示:图 3 Cortex-M3内核简图内核寄存器组包括R0-R15,R0-R12是通用寄存器,部分Thumb 指令只能访问R0-R7。
R13是堆栈指针,实际上有两个,一个是主堆栈指针(MSP)另一个是进程堆栈指针(PSP),堆栈要求4字节对齐。
R14存放程序的返回地址。
R15是PC,记录程序当前的执行地址。
特殊功能寄存器包括:程序状态字寄存器组(PSRs)中断屏蔽寄存器组(PRIMASK, FAULTMASK, BASEPRI)控制寄存器(CONTROL)运行模式和特权级别两种运行模式:handler mode和thread mode。
stm32启动⽂件和汇编指令简析
以stm32fxxxx为例
⼀、启动⽂件,startup_stm32f40_41xxx.S
1.定义:启动⽂件由汇编填写,是系统上电复位后第⼀个执⾏的程序。
2.特征
(1)初始化堆栈指针SP=_initial_sp
(2)初始化PC指针=Reset_Handler
(3)初始化中断向量表。
(4)配置系统时钟。
(5)调⽤c库函数_main初始化⽤户堆栈,从⽽最终调⽤main函数去到c的内容。
⼆、汇编指令
启动⽂件使⽤ARM汇编指令汇总
EQU 给数字常量取⼀个符号名,相当于c语⾔define。
AREA 汇编⼀个新的代码段或数据段。
SPACE 分配内存空间。
PRESERVE8 当前⽂件堆栈需按照8字节对齐。
EXPORT 声明⼀个标号具有全局性,可被外部⽂件使⽤。
DCD 以字为单位分配内存,要求4字节对齐,并要求初始化这些内存。
PROC 定义⼦程序,与ENDP成对使⽤,表⽰⼦程序结束。
WEAK 弱定义,如果外部⽂件声明⼀个标号,则优先使⽤外部⽂件定义的标号,如果外部⽂件没有定义也不会出错。
要注意这个不是ARM 指令,是编译器的。
IMPORT 声明标号来⾃外部⽂件,跟c语⾔EXTERN关键字类似。
B 跳转到⼀个标志号。
ARMCORTEX-M3指令集名字功能ADC带进位加法ADD加法AND 按位与(原文为逻辑与,有误——译注)。
这里的按位与和C 的”&” 功能相同ASR算术右移BIC 按位清0(把一个数跟另一个无符号数的反码按位与)CMN 负向比较(把一个数跟另一个数据的二进制补码相比较)CMP比较(比较两个数并且更新标志)CPY把一个寄存器的值拷贝到另一个寄存器中EOR近位异或LSL 逻辑左移(如无其它说明,所有移位操作都可以一次移动最多 31格——译注)LSR逻辑右移MOV 寄存器加载数据,既能用于寄存器间的传输,也能用于加载立即数MUL乘法MVN加载一个数的 NOT 值(取到逻辑反的值)NEG取二进制补码ORR按位或(原文为逻辑或,有误——译注)ROR圆圈右移SBC带借位的减法SUB减法TST 测试(执行按位与操作,并且根据结果更新 Z )REV在一个32位寄存器中反转字节序REVH 把一个32位寄存器分成两个16位数,在每个16位数中反转字节序REVSH 把一个32位寄存器的低 16位半字进行字节反转,然后带符号扩展到 32位SXTB带符号扩展一个字节到 32位SXTH带符号扩展一个半字到 32位UXTB无符号扩展一个字节到 32位UXTH无符号扩展一个半字到 32位16位转移指令B无条件转移B条件转移BL 转移并连接。
用于呼叫一个子程序,返回地址被存储在 LR 中BLX #im使用立即数的BLX不要在CM3 中使用CBZ 比较,如果结果为 0 就转移(只能跳到后面的指令——译注)CBNZ 比较,如果结果非0 就转移(只能跳到后面的指令——译注)ARM CORTEX M3指令集16位数据操作指令IT If - Then16位存储器数据传送指令LDR从存储器中加载字到一个寄存器中LDRH从存储器中加载半字到一个寄存器中LDRB从存储器中加载字节到一个寄存器中LDRSH 从存储器中加载半字,再经过带符号扩展后存储一个寄存器中LDRSB 从存储器中加载字节,再经过带符号扩展后存储一个寄存器中STR把一个寄存器按字存储到存储器中STRH 把一个寄存器存器的低半字存储到存储器中STRB把一个寄存器的低字节存储到存储器中LDMIA 加载多个字,并且在加载后自增基址寄存器STMIA 存储多个字,并且在存储后自增基址寄存器PUSH压入多个寄存器到栈中POP从栈中弹出多个值到寄存器中其它16位指令名字功能SVC系统服务调用BKPT 断点指令。
转。
在<<STM32不完全手册里面>>,用的是STM32F103RBT6,所有的例程都采用了一个叫STM32F10x.s的启动文件,里面定义了STM32的堆栈大小以及各种中断的名字及入口函数名称,还有启动相关的汇编代码。
STM32F10x.s是MDK提供的启动代码,从其里面的内容看来,它只定义了3个串口,4个定时器。
实际上STM32的系列产品有5个串口的型号,也只有有2个串口的型号,定时器也是,做多的有8个定时器。
比如,如果你用的STM32F103ZET6,而启动文件用的是STM32F10x.s的话,你可以正常使用串口1~3的中断,而串口4和5的中断,则无**常使用。
又比如,你TIM1~4的中断可以正常使用,而5~8的,则无法使用。
而在固件库里出现3个文件startup_stm32f10x_ld.sstartup_stm32f10x_md.sstartup_stm32f10x_hd.s其中,ld.s适用于小容量产品;md.s适用于中等容量产品;hd适用于大容量产品;这里的容量是指FLASH的大小.判断方法如下:小容量:FLASH≤32K中容量:64K≤FLASH≤128K大容量:256K≤FLASH;******************** (C) COPYRIGHT 2011 STMicroelectronics ******************** ;* File Name : startup_stm32f10x_hd.s;* Author : MCD Application Team;* Version : V3.5.0;* Date : 11-March-2011;* Description : STM32F10x High Density Devices vector table for MDK-ARM ;* toolchain.;* This module performs:;* - Set the initial SP;* - Set the initial PC == Reset_Handler;* - Set the vector table entries with the exceptions ISR address;* - Configure the clock system and also configure the external;* SRAM mounted on STM3210E-EVAL board to be used as data ;* memory (optional, to be enabled by user);* - Branches to __main in the C library (which eventually;* calls main()).;* After Reset the CortexM3 processor is in Thread mode,;* priority is Privileged, and the Stack is set to Main.;* 说明: 此文件为STM32F10x高密度设备的MDK工具链的启动文件;* 该模块执行以下操作:;* -设置初始堆栈指针(SP);* -设置初始程序计数器(PC)为复位向量,并在执行main函数前初始化系统时钟;* -设置向量表入口为异常事件的入口地址;* -复位之后处理器为线程模式,优先级为特权级,堆栈设置为MSP主堆栈;* <<< Use Configuration Wizard in Context Menu >>>; 首先对栈和堆的大小进行定义,并在代码区的起始处建立中断向量表,其第一个表项是栈; 顶地址,第二个表项是复位中断服务入口地址。
ARM 内核寄存器和基本汇编语言讲解•一、ARM内核寄存器▪ 1.1 M3/M4内核寄存器▪ 1.2 A7内核寄存器▪ 1.3 ARM中的PC指针的值•二、ARM汇编语言▪ 2.1 ARM汇编基础▪ 2.2 汇编伪指令▪ 2.3 ARM汇编指令集•三、代码反汇编简析▪ 3.1 不同编译器的反汇编▪ 3.2 C 和汇编比较分析开头直接来看几个简单的汇编指令:MOV R0,R1MOV PC,R14上面的指令中使用了汇编MOV指令,但是其中的R0,R1,R14,PC分别是什么?哪来的?怎么用?要讲ARM 汇编语言,必须得先了解ARM的内核寄存器,内核处理所有的指令计算,都需要用到内核寄存器,所以ARM汇编里面指令大都是基于寄存器的操作。
文章前推荐韦东山老师的单片机核心视频,视频可以在韦东山老师官网里面找到:百问网ARM版本简单介绍:对于M3/M4而言:R13,栈指针(Stack Pointer)•R13寄存器中存放的是栈顶指针,M3/M4 的栈是向下生长的,入栈的时候地址是往下减少的。
•裸机程序不会用到PSP,只用到MSP,需要运行RTOS的时候才会用到PSP。
•堆栈主要是通过POP,PUSH指令来进行操作。
在执行PUSH 和 POP 操作时, SP 的地址寄存器,会自动调整。
R14 ,连接寄存器(Link Register)•LR 用于在调用子程序时存储返回地址。
例如,在使用BL(分支并连接,Branch and Link)指令时,就自动填充 LR 的值(执行函数调用的下一指令),进而在函数退出时,正确返回并执行下一指令。
如果函数中又调用了其他函数,那么LR将会被覆盖,所以需要先将LR寄存器入栈。
•保存子程序返回地址。
使用BL或BLX时,跳转指令自动把返回地址放入r14中;子程序通过把r14复制到PC来实现返回•当异常发生时,异常模式的r14用来保存异常返回地址,将r14如栈可以处理嵌套中断R15,程序计数器(Program Count)•在Cortex-M3中指令是3级流水线,出于对Thumb代码的兼容的考虑,读取pc时,会返回当前指令地址+4的值。
本文通过对STM32的官方固件库STM32F10x_StdPeriph_Lib_V3.5.0里的MDK启动文件分析,简化部分不需要的代码,并从繁杂的固件库里,精炼出一个类似于“hello world”的入门实战小程序——点亮一个LED。
该工程仅仅包含一个启动文件和一个有main函数的C文件。
本文初衷:不用固件库建立自己的工程!实验软件:Keil uVision4实验硬件:神舟IV号开发板芯片型号:STM32F107VCSTM32启动代码分析、简化、实战汇编基础:1.伪指令:EQU语法格式:名称EQU表达式{,类型}EQU伪指令用于为程序中的常量、标号等定义一个等效的字符名称,类似于C语言的#define。
其中EQU可以用“*”代替。
名称为EQU伪指令定义的字符名称,当表达式为32位的常量时,可以指定表达式的数据类型,可以有一下三种类型:CODE16、CODE32和DA TA2.伪指令:AREA语法格式:AREA段名{,属性1}{,属性2}……AREA命令指示汇编程序汇编一个新的代码段或数据段。
段是独立的、指定的、不可见的代码或数据块,它们由链接程序处理。
段名:可以为段选择任何段名。
但是,以一个数字开始的名称必须包含在竖杠号内,否则会产生一个缺失段名错误。
例如,|1_DataArea|。
有些名称是习惯性的名称。
例如:|.text|用于表示由C编译程序产生的代码段,或用于以某种方式与C库关联的代码段。
属性字段表示该代码段(或数据段)的相关属性,多个属性用逗号分隔。
常用的属性如下:——CODE属性:用于定义代码段,默认为READONLY。
——DA TA属性:用于定义数据段,默认为READWRITE。
——READONLY属性:指定本段为只读,代码段默认为READONLY。
——READWRITE属性:指定本段为可读可写,数据段的默认属性为READWRITE。
——ALIGN属性:使用方式为ALIGN表达式。
STM32学习之路⼊门篇之指令集及cortex——m3的存储系统⼀、汇编语⾔基础⼀)、汇编语⾔:基本语法1、汇编指令最典型的书写模式:标号操作码操作数1,操作数2,... ;注释1)、标号是可选的,如果有,它必须顶格写。
标号的作⽤是让汇编器来计算程序转移的地址。
2)、操作码是指令的助记符,它的前⾯必须有⾄少⼀个空⽩符,通常使⽤提个Tab键来产⽣。
3)、操作码后⾯往往跟若⼲个操作数,⽽第⼀个操作数,通常都给出本指令执⾏结果的存储地。
不同指令需要不同数⽬的操作数,并且对操作数的语法要求也可以不同。
4)、注释均以;开头,它的有⽆不影响汇编操作,只是给程序员看的,让程序员更加可以理解代码。
2、可以使⽤EQU指⽰⼦来定义常数,也可以使⽤DCB来定义⼀串字节常数——允许以字符串的形式表达,还可以使⽤DCD来定义⼀串32位整数。
3、如果汇编器不能识别某些特殊指令的助记符,就需要“⼿⼯汇编”,查出该指令的确切⼆进制机器码,然后使⽤DCI编译器指⽰器。
4、不同汇编器的指⽰字和语法都可以不同。
以上以ARM汇编器说明,如使⽤其他汇编器,细看说明和实例代码。
⼆)、汇编语⾔:后缀的使⽤1、在ARM处理器中,指令可以带有后缀的:2、在Cortex-CM3中,对条件后缀的使⽤有限制,只有转移指令(B指令)才可以随意使⽤。
⽽对于其他指令,Cortex-CM3引⼊IF-THEN 模块,在这个块中才可以加后缀,且必须加后缀。
三)、汇编语⾔:统⼀的汇编语⾔1、为了有⼒⽀持Thumb-2,引⼊了⼀个“统⼀汇编语⾔(UAL)”语法机制。
对于16位指令和32位指令均能实现⼀些操作,有时虽然指令的实际操作数不同,或者对⽴即数的长度有不同的限制,但是汇编器允许开发者以相同的语法格式编写,并且由汇编器来决定使⽤16位指令还是32位指令。
2、如果使⽤了传统的Thumb语法有些指令会默认更新APSR,即使你没有加上S后缀。
如果使⽤UAL语法,则必须使⽤S后缀才能更新。
;先在RAM中分配系统使用的栈,RAM的起始地址为0x2000_0000;然后在RAM中分配变量使用的堆;然后在CODE区(flash)分配中断向量表,flash的起始地址为0x0800_0000,该中断向量表就从这个起始地址开始分配;分配完成后,再定义和实现相应的中断函数,;所有的中断函数全部带有[weak]特性,即弱定义,如果编译器发现在别处文件中定义了同名函数,在链接时用别处的地址进行链接。;中断函数仅仅实现了Reset_Handler,其他要么是死循环,要么仅仅定义了函数名称
;STM32被设置为从内部FLASH启动时(这也是最常见的一种情况),当STM32遇到复位信号后,CPU-M3会自动;从0x0800_0000处取出栈顶地址存放于MSP寄存器,从0x0800_0004处取出复位中断服务入口地址放入PC寄存器,;继而执行复位中断服务程序Reset_Handler,;Reset_Handler仅仅执行了两个函数调用,一个是SystemInit,另一个__main,;SystemInit定义在system_stm32f10x.c中,主要初始化了STM的时钟系统:HSI,HSE,LSI,LSE,PLL,SYSCLK,USBCLK,APECLK等等.;__main函数由编译器生成,负责初始化栈、堆等,并在最后跳转到用户自定义的main()函数,来到C的世界。
Stack_SizeEQU0x00000400;//定义堆栈大小AREASTACK,NOINIT,READWRITE,ALIGN=3;//定义一个数据段按8字节对齐;AREA伪指令用于定义一个代码段或数据段NOINIT:指定此数据段仅仅保留了内存单元,而没有将各初始值写入内存单元,或者将各个内存单元值初始化为0Stack_MemSPACEStack_Size;//保留Stack_Size大小的堆栈空间来分配连续Stack_Size字节的存储单元并初始化为0__initial_sp;//标号,代表堆栈顶部地址,后面有用,//此标号有一层隐含的意思那就是在M3中堆栈是满递减堆栈,;//因为它指定了堆栈指针位于堆栈的高地址(在//Stack_Mem之后)
;HeapConfiguration;HeapSize(inBytes)<0x0-0xFFFFFFFF:8>;Heap_SizeEQU0x00000200;//定义堆空间大小AREAHEAP,NOINIT,READWRITE,ALIGN=3;//定义一个数据段,8字节对齐__heap_base;//标号,代表堆末底部地址,后面有用Heap_MemSPACEHeap_Size;//保留Heap_Size的堆空间__heap_limit;//标号,代表堆界限地址,后面有用;PRESERVE8指令指定当前文件保持堆栈八字节对齐。它设置PRES8编译属性以通知链接器。;链接器检查要求堆栈八字节对齐的任何代码是否仅由保持堆栈八字节对齐的代码直接或间接地调用。PRESERVE8;//指示编译器8字节对齐THUMB;//指示编译器以后的指令为THUMB指令
;中断向量表定义,在MDK生成的分散加载文件中,RESET被设置在flash的0地址处,这样就规定了向量表的地址。;VectorTableMappedtoAddress0atResetAREARESET,DATA,READONLY;//定义只读数据段,其实放在CODE区,位于0地址EXPORT__Vectors;EXPORT:在程序中声明一个全局的标号__Vectors,该标号可在其他的文件中引用EXPORT__Vectors_EndEXPORT__Vectors_Size__VectorsDCD__initial_sp;TopofStack;给__initial_sp分配4字节32位的地址0x0DCDReset_Handler;ResetHandler;给标号ResetHandler分配地址为0x00000004DCDNMI_Handler;NMIHandler;给标号NMIHandler分配地址0x00000008DCDHardFault_Handler;HardFaultHandlerDCDMemManage_Handler;MPUFaultHandlerDCDBusFault_Handler;BusFaultHandlerDCDUsageFault_Handler;UsageFaultHandlerDCD0;Reserved;这种形式就是保留地址,不给任何标号分配DCD0;ReservedDCD0;ReservedDCD0;ReservedDCDSVC_Handler;SVCallHandlerDCDDebugMon_Handler;DebugMonitorHandlerDCD0;ReservedDCDPendSV_Handler;PendSVHandlerDCDSysTick_Handler;SysTickHandler;ExternalInterruptsDCDWWDG_IRQHandler;WindowWatchdogDCDPVD_IRQHandler;PVDthroughEXTILinedetectDCDTAMPER_IRQHandler;TamperDCDRTC_IRQHandler;RTCDCDFLASH_IRQHandler;FlashDCDRCC_IRQHandler;RCCDCDEXTI0_IRQHandler;EXTILine0DCDEXTI1_IRQHandler;EXTILine1DCDEXTI2_IRQHandler;EXTILine2DCDEXTI3_IRQHandler;EXTILine3DCDEXTI4_IRQHandler;EXTILine4DCDDMA1_Channel1_IRQHandler;DMA1Channel1DCDDMA1_Channel2_IRQHandler;DMA1Channel2DCDDMA1_Channel3_IRQHandler;DMA1Channel3DCDDMA1_Channel4_IRQHandler;DMA1Channel4DCDDMA1_Channel5_IRQHandler;DMA1Channel5DCDDMA1_Channel6_IRQHandler;DMA1Channel6DCDDMA1_Channel7_IRQHandler;DMA1Channel7DCDADC1_2_IRQHandler;ADC1&ADC2DCDUSB_HP_CAN1_TX_IRQHandler;USBHighPriorityorCAN1TXDCDUSB_LP_CAN1_RX0_IRQHandler;USBLowPriorityorCAN1RX0DCDCAN1_RX1_IRQHandler;CAN1RX1DCDCAN1_SCE_IRQHandler;CAN1SCEDCDEXTI9_5_IRQHandler;EXTILine9..5DCDTIM1_BRK_IRQHandler;TIM1BreakDCDTIM1_UP_IRQHandler;TIM1UpdateDCDTIM1_TRG_COM_IRQHandler;TIM1TriggerandCommutationDCDTIM1_CC_IRQHandler;TIM1CaptureCompareDCDTIM2_IRQHandler;TIM2DCDTIM3_IRQHandler;TIM3DCDTIM4_IRQHandler;TIM4DCDI2C1_EV_IRQHandler;I2C1EventDCDI2C1_ER_IRQHandler;I2C1ErrorDCDI2C2_EV_IRQHandler;I2C2EventDCDI2C2_ER_IRQHandler;I2C2ErrorDCDSPI1_IRQHandler;SPI1DCDSPI2_IRQHandler;SPI2DCDUSART1_IRQHandler;USART1DCDUSART2_IRQHandler;USART2DCDUSART3_IRQHandler;USART3DCDEXTI15_10_IRQHandler;EXTILine15..10DCDRTCAlarm_IRQHandler;RTCAlarmthroughEXTILineDCDUSBWakeUp_IRQHandler;USBWakeupfromsuspendDCDTIM8_BRK_IRQHandler;TIM8BreakDCDTIM8_UP_IRQHandler;TIM8UpdateDCDTIM8_TRG_COM_IRQHandler;TIM8TriggerandCommutationDCDTIM8_CC_IRQHandler;TIM8CaptureCompareDCDADC3_IRQHandler;ADC3DCDFSMC_IRQHandler;FSMCDCDSDIO_IRQHandler;SDIODCDTIM5_IRQHandler;TIM5DCDSPI3_IRQHandler;SPI3DCDUART4_IRQHandler;UART4DCDUART5_IRQHandler;UART5DCDTIM6_IRQHandler;TIM6DCDTIM7_IRQHandler;TIM7DCDDMA2_Channel1_IRQHandler;DMA2Channel1DCDDMA2_Channel2_IRQHandler;DMA2Channel2DCDDMA2_Channel3_IRQHandler;DMA2Channel3DCDDMA2_Channel4_5_IRQHandler;DMA2Channel4&Channel5__Vectors_End__Vectors_SizeEQU__Vectors_End-__VectorsAREA|.text|,CODE,READONLY;代码段定义
;ResetHandler;利用PROC、ENDP这一对伪指令把程序段分为若干个过程,使程序的结构加清晰Reset_HandlerPROC;过程的开始EXPORTReset_Handler[WEAK];[WEAK]弱定义,意思是如果在别处也定义该标号(函数),在链接时用别处的地址。;如果没有其它定方定义,编译器也不报错,以此处地址进行链接。;EXPORT提示编译器该标号可以为外部文件引用。IMPORT__main;通知编译器要使用的标号在其他文件IMPORTSystemInitLDRR0,=SystemInitBLXR0;BX是ARM指令集和THUMB指令集之间程序的跳转LDRR0,=__main;使用“=”表示LDR目前是伪指令不是标准指令。这里是把__main的地址赋给RO。BXR0;BX是ARM指令集和THUMB指令集之间程序的跳转ENDP;过程的结束
