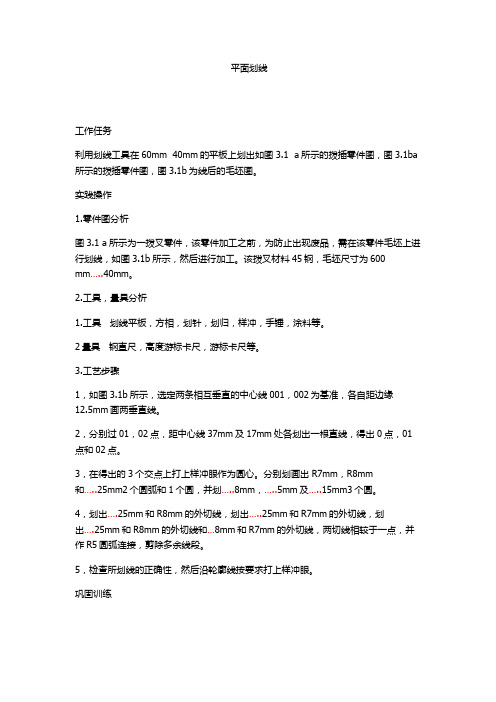

工作任务
利用划线工具在60mm 40mm的平板上划出如图3.1 a所示的拨插零件图，图3.1ba 所示的拨插零件图，图3.1b为线后的毛坯图。

实践操作
1.零件图分析
图3.1 a所示为一拨叉零件，该零件加工之前，为防止出现废品，需在该零件毛坯上进行划线，如图3.1b所示，然后进行加工。

该拨叉材料45钢，毛坯尺寸为600 mm…..40mm。

2.工具，量具分析
1.工具划线平板，方相，划针，划归，样冲，手锤，涂料等。

2量具钢直尺，高度游标卡尺，游标卡尺等。

3.工艺步骤
1，如图3.1b所示，选定两条相互垂直的中心线001，002为基准，各自距边缘
12.5mm画两垂直线。

2，分别过01，02点，距中心线37mm及17mm处各划出一根直线，得出0点，01点和02点。

3，在得出的3个交点上打上样冲眼作为圆心。

分别划画出R7mm，R8mm 和…..25mm2个圆弧和1个圆，并划…..8mm，…..5mm及…..15mm3个圆。

4，划出….25mm和R8mm的外切线，划出…..25mm和R7mm的外切线，划出….25mm和R8mm的外切线和…8mm和R7mm的外切线，两切线相较于一点，并作R5圆弧连接，剪除多余线段。

5，检查所划线的正确性，然后沿轮廓线按要求打上样冲眼。

巩固训练
读懂图纸，按图纸要求利用划线工具，在61mm….42mm的毛坯板上划出图3.2所示的圆弧丁字块零件。

毛坯材料尺寸为61mm…42mm，材料为Q235.要求自行制定画线步骤，独立完成画线步骤，自行进行测量。

画线时间为60min.。

2 平面划线

2 平面划线
2.立体划线：在工件的几个表面上划线的方法称为立体划线。
[提问]加工书立和锤头分别用什么划线种类？
划线工具
1.基准工具：⑴划线平板⑵划线方箱
2.测量工具：⑴游标高度尺⑵钢尺⑶直角尺
3.绘划工具：⑴划针⑵划规⑶划卡⑷划针盘⑸样冲
4.夹持工具：⑴V形铁⑵千斤顶
[示范]
表演游标高度尺、钢尺、划针、划卡等工具的使用，使学生对划线工具的合理使用有进一步的了解。
备注
工人
学生
合计
课题
实习
结束
小结
审阅签名：
平面划线
一、教学目标
1.掌握正确的划线技能和步骤；
2.了解划线的分类和作用；
3.做到安全和文明操作。
二、教学方法
理论讲课与实际操作相结合，重在实操指导。
三、组织实训教学
1.上课前列队集合进行考勤，检查学生的穿戴情况。
2.强调课堂纪律和操作方法及加工工艺。
3.严格执行车间安全文明生产实习，操作规程。
4.分组实习，并单独或集体进行指导。
5.做好下课前的清洁工作，保养工作。
6.集合清点下班人数，进行考勤，总结课堂存在的问题，并进行分析和解决。
四、教学内容与教学过程
[导入]
本课讲的是钳工基本操作的第一个项目：划线。在钳工实习操作中，加工工件的第一步是从划线开始的，所以划线精度是保障工件加工精度的前提，如果划线误差太大，会造成整个工件的报废，那么划线就应该按照图纸的要求，在零件的表面，准确的划出加工界限。我们这堂课的主要内容有：划线的作用，划线的种类，划线工具，划线基准的选择，划线的步骤，实习件（书立）的划线方法。
划线的作用
1.确定工件加工表面的加工余量和位置；
2.检查毛坯的形状、尺寸是否合乎图纸要求；

4.1实习教案(平面划线)

4.1实习教案(平面划线)

xxxxxxxxxxxxxx学校实习教学课题授课教案组织教学师生问好、集合、点名、检查学生着装、安定学生情绪。

导入新课授课平面划线一、划线概述：根据图纸或实物的尺寸，准确地在毛坯或已加工表面上划出加工界线的操作叫做划线。

它是钳工的一项基本操作。

1、作用：（1）、确定工件上个加工面的加工位置和加工余量。

（2）、全面检查毛坯的形状和尺寸是否符合图纸，并满足加工要求（3）、当毛坯误差不大时，可依靠划线时“借料”的方法予以补救2、种类：（1）、平面划线：只需在工件的一个平面上划线即可满足加工要求的称为平面划线（2）、立体划线：要同时在工件的几个不同方向的表面上划线才能满足加工要求的称为立体划线平面划线是基本的划线方法，同时也是立体划线的基础3、要求及精度：划线是加工时的依据，所以要求划出的线条尺寸准确，线条清晰，粗细均匀。

由于划出的线条总有一定的宽度以及在使用工具和调整尺寸时难免产生误差，所以不可能达到绝对正确。

于是规定一般的划线尺寸误差不大于正负0.3mm。

因此，通常不能依靠划线来确定加工的最后尺寸，而是要在加工过程中通过测量来控制尺寸的准确性。

二、划线前的准备工作：1、工件的清理工件表面的氧化皮、油污、型砂、飞边、毛刺及铸件上的昌口、浇口等都必须清除干净。

否则将影响划线的清晰度和准确性，并有可能损伤划线工具。

2、工件的涂色：为了使划出的线条更加清晰，一般都要在工件的划线部位涂上一层薄而均匀的涂料，常用的有：（1）、大中型锻、铸件（毛坯）：石灰水（2）、小型锻、铸件（毛坯）：白粉笔（3）、已加工表面：硫酸铜溶液（4）、加工表面：深颜色溶液3、件的孔中装中心塞块：在有孔的工件上划出或等份圆周时，一般都需在孔中装上中心塞块，这样才能划圆周的中心。

4、工量具的准备：划线前根据工件划线的技术要求，合理地选择所需要的工具和量具，并对每件工量具进行校对，这是划好线的重要条件，否则将影响划线的质量。

三、划线工具及其使用方法：1、钢直尺：是一种简单实用的尺寸量具，长度规格有150mm、300mm、500mm等多种。

平面划线

平面划线
b、划线盘在移动时，底座面要与平板平面贴紧，无摇晃或跳动。
c、划针与划线面之间保持40°~60°（沿划线方向）角，以减小划线阻力和防止针尖扎如工件表面；
d、在划较长直线时，应采用分段连接划法，避免由于划针的弹性变形和划线盘本身的移动所造成的划线误差；
e、划线盘用后应使划针处于直立状态，保证安全和减少所占的空间位置。
冲点要求：（示范）。
a、位置要准确：
b、在曲线上冲点距离要小些，如直径小于20mm的圆周线上应有四个冲点，直径大于20mm的圆周线上应有八个以上冲点：
c、在直线上冲点距离可大些，但短直线上至少有三个冲点：
d、在线条的变叉转折处必须冲点：
e、冲点的深线要适当，薄壁上或光滑表面上冲点要浅，粗糙表面上要深些。
2可全面检查毛坯的形状和尺寸是否符合图样，满足加工要求。
3在坯料出现某些缺陷时，可能通过划线的“借料”方法进行补救。
4接线下料，可做到正确排料，合理使用。
2、划线工具及使用方法
1长度单位
公制单位：｛机械工程图样上标注的单位为毫米（mm）｝
米分米厘米毫米微米
m dm cm mm nm
1m=10dm=102cm=103mm=106nm
三中形式：
a、两条互相垂直的中心线；
b、两互相垂直的平面；
c、一条中线线和于它垂直的平面。
2基准线的确定：
（图样上所用的基准称为设计基准，划线时用的基准称为划线基准，划线基准应与设计基准一致，并且划线时须先从基准开始）。
设计基准一般总是工件主要形面的位置或与其相关尺寸最多的线（面）或是已加工面。

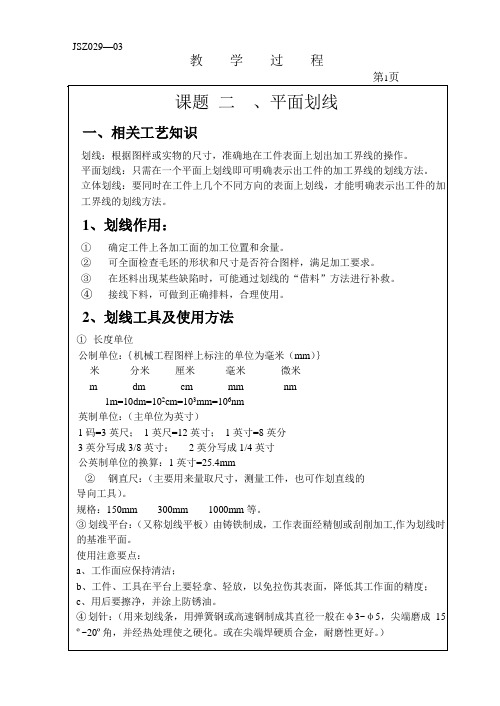

二、生产实习图
课题二、平面划线
一、相关工艺知识
划线：根据图样或实物的尺寸，准确地在工件表面上划出加工界线的操作。

平面划线的工艺流程

平面划线的工艺流程

平面划线的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
