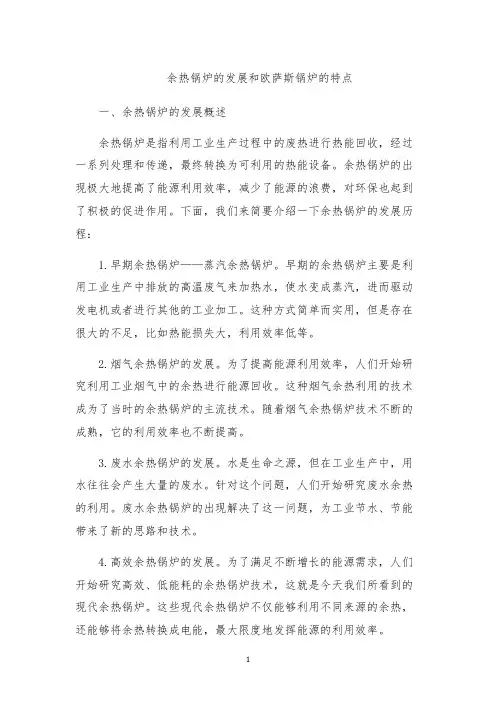

余热锅炉的发展和欧萨斯锅炉的特点一、余热锅炉的发展概述余热锅炉是指利用工业生产过程中的废热进行热能回收,经过一系列处理和传递,最终转换为可利用的热能设备。
余热锅炉的出现极大地提高了能源利用效率,减少了能源的浪费,对环保也起到了积极的促进作用。
下面,我们来简要介绍一下余热锅炉的发展历程:1.早期余热锅炉——蒸汽余热锅炉。
早期的余热锅炉主要是利用工业生产中排放的高温废气来加热水,使水变成蒸汽,进而驱动发电机或者进行其他的工业加工。
这种方式简单而实用,但是存在很大的不足,比如热能损失大,利用效率低等。
2.烟气余热锅炉的发展。
为了提高能源利用效率,人们开始研究利用工业烟气中的余热进行能源回收。
这种烟气余热利用的技术成为了当时的余热锅炉的主流技术。
随着烟气余热锅炉技术不断的成熟,它的利用效率也不断提高。
3.废水余热锅炉的发展。
水是生命之源,但在工业生产中,用水往往会产生大量的废水。
针对这个问题,人们开始研究废水余热的利用。
废水余热锅炉的出现解决了这一问题,为工业节水、节能带来了新的思路和技术。
4.高效余热锅炉的发展。
为了满足不断增长的能源需求,人们开始研究高效、低能耗的余热锅炉技术,这就是今天我们所看到的现代余热锅炉。
这些现代余热锅炉不仅能够利用不同来源的余热,还能够将余热转换成电能,最大限度地发挥能源的利用效率。
二、欧萨斯锅炉的特点欧萨斯锅炉是一种高效的余热锅炉,它的出现极大地促进了能源的回收和利用,具有以下几点突出特点:1.欧萨斯锅炉采用有机废气燃烧技术,这种技术能够将有机废气完全燃烧掉,不会对环境造成污染。
2.欧萨斯锅炉的热效率很高,能够达到90%以上,这种高效率能够确保余热的大部分得到利用,为工业节能带来了极大的便利。
3.欧萨斯锅炉的操作简单、可靠,其自动控制系统能够自动监测、控制锅炉的运行状态,确保锅炉的安全、稳定性。
4.欧萨斯锅炉的体积相对较小,占用空间小,能够根据用户的需求进行定制,为不同工业领域的用户提供可靠的能源保障。
余热锅炉的工作原理
余热锅炉是一种利用工业生产中废气、废热等余热资源进行能量回收的设备,
其工作原理主要包括余热回收、蒸汽发生和蒸汽利用三个过程。
首先,余热锅炉通过余热回收的方式,将工业生产中产生的高温废气、废热等
余热资源进行回收利用。
这些余热资源可以来自于热风炉、高炉煤气、烧结烟气等,通过余热回收装置,将这些高温废气中的热能转化为热水或蒸汽。
其次,余热锅炉将通过余热回收得到的热水或蒸汽,用于蒸汽发生。
在余热锅
炉内部,热水或蒸汽与锅炉管道中的冷水进行热交换,使冷水被加热成为蒸汽,同时余热资源中的热能也得到了有效利用。
最后,余热锅炉产生的蒸汽可以用于工业生产中的加热、动力等用途。
通过管
道输送,余热锅炉产生的蒸汽可以直接送入生产设备进行加热,也可以用于驱动汽轮机发电,实现能量的再利用。
总的来说,余热锅炉的工作原理就是通过余热回收、蒸汽发生和蒸汽利用三个
环节,将工业生产中的废气、废热等余热资源转化为可利用的能量,实现能量的再生利用和节能减排的目的。
在实际应用中,余热锅炉的工作原理可以根据不同的生产工艺和余热资源特点
进行调整和优化,以达到最佳的能量回收效果。
同时,余热锅炉的工作原理也需要与其他设备配合,确保余热资源的有效回收和利用,为工业生产提供可靠的能源保障。
总之,余热锅炉作为一种重要的能源回收设备,其工作原理的理解和应用对于
节能减排、资源循环利用具有重要意义,希望通过本文的介绍,能够对余热锅炉的工作原理有一个更加清晰的认识。
余热锅炉的原理介绍及其类型
余热锅炉的原理介绍及其类型如下:
原理介绍:
1. 余热锅炉是发生器、热交换器、冷凝器、蒸发器等设备的组合,主要工作原理是高温物料在余热锅炉中吸收热量,将物料状态由气态(或接近气态)转变,同时余热锅炉出口的蒸汽或热水被回收并进入汽包进行汽水分离,再循环使用。
2. 余热锅炉内的换热器有两个功能:一是对烟气进行冷却,将余热锅炉能够回收的热量传递给冷却剂;二是实现给水逐步加热、汽化的过程,在换热过程中起到扩容的作用。
类型:
1. 自然循环余热锅炉,这类锅炉依靠锅水密度差来形成循环。
2. 强制循环余热锅炉,这类锅炉以水泵为动力,形成锅水循环流动。
3. 光管式余热锅炉,其显著特点为受热面为光管,简单可靠,经济性好。
4. 翅片式余热锅炉,其显著特点为受热面管子外侧面有翅片,增大传热面积,增强传热效果。
5. 膜式余热锅炉,它由波纹板组成锅筒,烟气和工质流动方向垂直,具有结构紧凑、占地面积小和运行可靠等优点。
以上就是余热锅炉的基本原理和主要类型。
余热锅炉在工业生产和节能减排中发挥着重要作用。
余热锅炉简单介绍一、什么是余热锅炉余热锅炉是综合利用工业炉余热的一种辅助设备,一般安装在烟道里面,吸收排放烟气的余热(或叫废热)产生蒸汽,并使烟气温度降低。
若不装引风机,放置余热锅炉时,其总阻力要小于烟囱抽力。
若有引风机,则因为引风机只能承受250℃以下的温度,烟气温度应降至250℃以下,一定要设置余热锅炉,才能保证整个加热炉系统的安全运行。
若余热锅炉在运行时发生故障,又没有旁通烟道,则会影响加热炉的正常运行。
余热锅炉与一般锅炉的区别就在于,余热锅炉是不需用燃料,而是利用烟气余热来产生蒸汽的锅炉,因此虽然一次投资较大,但若蒸汽能充分的利用时,则其投资最多在4~6个月内就能回收。
相对一般锅炉来讲,因余热炉烟气温度低,故要求的受热面积要比一般锅炉大很多。
余热锅炉还有如下特点:1. 热负荷不稳定,会随着生产的周期而变化。
2. 烟气中含尘量大。
3. 烟气有腐蚀性。
4. 余热锅炉的安装会受场地条件限制,另外还存在如何与前段工艺的配合问题等等。
二、余热锅炉的结构形式1. 按循环系统来分,可有强制循环和自然循环两种。
前者因要用电,设备也较多,运行成本较高,故现在比较少用。
2. 按受热面形式,主要有烟管锅炉和水管锅炉两种。
前者管内通烟气,管外通水,后者与此相反。
从综合考虑,一般多采用水管锅炉形式。
3. 从水管结构形式来看,有排管式、蛇形管式、双汽包弯管式、直排管式、斜排管式等等。
另外还有一种叫热管余热锅炉,其管内为特殊液体,并抽真空,管外通烟气上部在汽包内加热汽包内的水。
我们本次是采用的直排管式余热锅炉,结构简单,制作方便,便于操作管理。
三、余热锅炉系统流程介绍汽包→下降管→排管受热器→上升管→汽包(水消耗后给水泵补充给水)四、受热面介绍由φ89、φ108、φ133、φ159管道组成,共六组,每组重约2350kg,约88m2受热面,共重14100kg,约530 m2受热面(见排管图),可以产0.4~0.6MPa的蒸汽4~5t/h饱和蒸汽(达产正常时)。

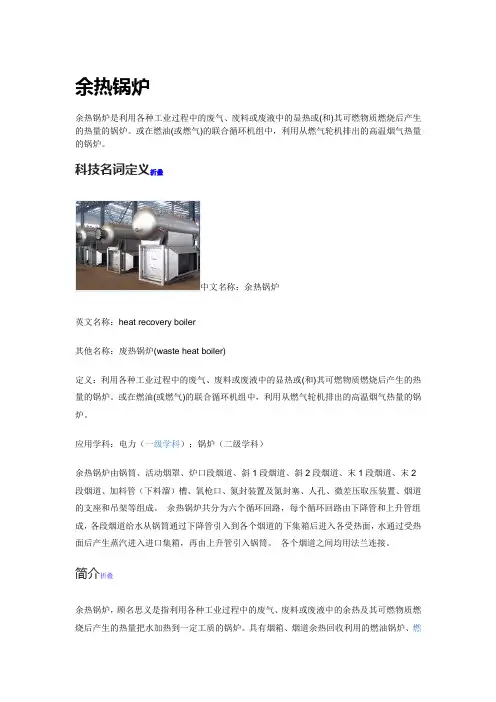

余热锅炉余热锅炉是利用各种工业过程中的废气、废料或废液中的显热或(和)其可燃物质燃烧后产生的热量的锅炉。
或在燃油(或燃气)的联合循环机组中,利用从燃气轮机排出的高温烟气热量的锅炉。
科技名词定义折叠中文名称:余热锅炉英文名称:heat recovery boiler其他名称:废热锅炉(waste heat boiler)定义:利用各种工业过程中的废气、废料或废液中的显热或(和)其可燃物质燃烧后产生的热量的锅炉。
或在燃油(或燃气)的联合循环机组中,利用从燃气轮机排出的高温烟气热量的锅炉。
应用学科:电力(一级学科);锅炉(二级学科)余热锅炉由锅筒、活动烟罩、炉口段烟道、斜1段烟道、斜2段烟道、末1段烟道、末2段烟道、加料管(下料溜)槽、氧枪口、氮封装置及氮封塞、人孔、微差压取压装置、烟道的支座和吊架等组成。
余热锅炉共分为六个循环回路,每个循环回路由下降管和上升管组成,各段烟道给水从锅筒通过下降管引入到各个烟道的下集箱后进入各受热面,水通过受热面后产生蒸汽进入进口集箱,再由上升管引入锅筒。
各个烟道之间均用法兰连接。
简介折叠余热锅炉,顾名思义是指利用各种工业过程中的废气、废料或废液中的余热及其可燃物质燃烧后产生的热量把水加热到一定工质的锅炉。
具有烟箱、烟道余热回收利用的燃油锅炉、燃气锅炉、燃煤锅炉也称为余热锅炉,余热锅炉通过余热回收可以生产热水或蒸汽来供给其它工段使用。
工作原理折叠燃油、燃气、燃煤经过燃烧产生高温烟气释放热量,高温烟气先进入炉膛,再进入前烟箱的余热回收装置,接着进入烟火管,最后进入后烟箱烟道内的余热回收装置,高温烟气变成低温烟气经烟囱排入大气。
由于余热锅炉大大地提高了燃料燃烧释放的热量的利用率,所以这种锅炉十分节能。
分类折叠余热锅炉按燃料分为燃油余热锅炉、燃气余热锅炉、燃煤余热锅炉及外媒余热锅炉等。
按用途分为余热热水锅炉、余热蒸汽锅炉、余热有机热载体锅炉等。
特点折叠燃煤燃烧释放出来的高温烟气经烟道输送至余热锅炉入口,再流经过热器、蒸发器和省煤器,最后经烟囱排入大气,排烟温度一般为150~180℃,烟气温度从高温降到排烟温度所释放出的热量用来使水变成蒸汽。
