调节系统：通过改变蒸汽流量、压力和温度来控制汽轮机的转速和功率
控制系统：通过传感器、控制器和执行器来控制汽轮机的运行状态和参数
调节系统与控制系统的关系：调节系统是控制系统的一部分，两者共同作用于汽轮机的运 行 调节系统和控制系统的作用：保证汽轮机的稳定运行，提高效率，降低能耗，延长使用寿 命
汽轮机的运行和维 护
汽轮机的发展趋势 和未来展望
提高汽轮机的效率和可靠性
采用先进的材料和 制造工艺，提高汽 轮机的耐久性和可 靠性
优化汽轮机的设计， 提高其效率和性能
采用先进的控制技 术和监测系统，提 高汽轮机的运行稳 定性和可靠性
加强汽轮机的维护 和保养，延长其使 用寿命和可靠性
发展新型的汽轮机技术
提高效率：通过改进设计、材料和制造工艺，提高汽轮机的热效率和机械效率 降低排放：采用环保技术，减少废气排放，降低对环境的影响
添加副标题
汽轮机的工作原理
汇报人：
目录
PART One
添加目录标题
PART Two
汽轮机的概述
PART Three
汽轮机的工作流程
PART Four
汽轮机的结构特点
PART Five
汽轮机的运行和维 护
PART Six
汽轮机的发展趋势 和未来展望
单击添加章节标题
汽轮机的概述
汽轮机的定义
汽轮机是一种将蒸汽的热能转化为机械能的旋转式动力机械。 主要由汽缸、转子、叶片、轴承等部件组成。 工作原理：蒸汽进入汽缸，推动转子旋转，从而输出机械能。 应用领域：广泛应用于发电、船舶、化工、冶金等行业。
THANK YOU
汇报人：
提高可靠性：通过优化设计、提高制造精度和加强维护，提高汽轮机的可靠性和寿命

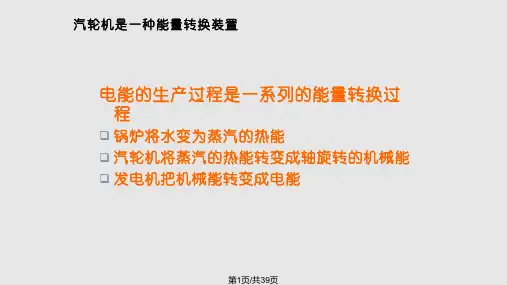

第5页/共39页
单级冲动式汽轮机
左图所示：蒸汽 在喷嘴中发生膨胀，压 力由p0降至p1，流速 从c0增至c1，将蒸汽 的热能转变为动能。蒸 汽进入动叶栅后，改变 流动方向，产生了冲动 作用力使叶轮旋转作功， 将蒸汽动能转变为转子 的机械能。蒸汽离开动 叶栅的速度降至c2。 由于蒸汽在动叶栅中不 膨胀，所以动叶栅前后 压力相等，即p1=p2。
蒸汽热能
动能
第4页/共39页
机械能
冲动式汽轮机工作原理
蒸汽在喷嘴中发生膨胀， 压力降低，速度增加， 热能转变为动能。高速 汽流流经动叶片3时， 由于汽流方向改变，产 生了对叶片的冲动力， 推动叶轮2旋转作功， 将蒸汽的动能变成叶轮 轴旋转的机械能。这种 利用冲动力作功的原理， 称为冲动作用原理。
第8页/共39页
反动作用原理
蒸汽的热能转变为动能的 过程，不仅在喷嘴中发生，而 且在动叶片中也同样发生的汽 轮机，叫做反动式汽轮机。
在反动式汽轮机中，蒸汽 不但在喷嘴（静叶栅）中产生 膨胀，压力由p0降至p1，速度 由c0增至c1，高速汽流对动叶 产生一个冲动力；而且在动叶 栅中也膨胀，压力由p1降至p2， 速度由动叶进口相对速度w1增 至动叶出口相对速度w2,汽流 必然对动叶产生一个由于加速 而引起的反动力，使转子在蒸 汽冲动力和反动力的共同作用 下旋转作功。
第6页/共39页
双列汽轮机工作原理
第7页/共39页
多级冲动式汽轮机
左图所示为一种具有三 个冲动级的多级冲动式汽轮 机。整个汽轮机的比焓降分 别由三个冲动级加以利用。 蒸汽进入汽缸后，在第一级 喷嘴2中发生膨胀，压力由 p0降至p1，汽流速度由co 增至c1，然后进入第一级动 叶栅3中作功,作功后流出动 叶栅的汽流速度降至c2，由 于蒸汽在动叶栅中不发生膨 胀，动叶栅后的压力（即第 一级后压力）即等于喷嘴后 的压力p1，从第一级流出的 蒸汽，再依次进入其后的两 级并重复上述作功过程，最 后从排汽管中排出。

27
第三章、汽轮机的基本结构
7、隔板的结构形式 隔板的具体结构是根据隔板的工作温度和作用在两侧的蒸汽压差
来决定的，主要有以下三种形式： ⑴ 焊接隔板：焊接隔板具有较高的强度和刚度，较好的汽密性，
加工较方便，被广泛用于中、高参数汽轮机的高、中压部分。 ⑵ 窄喷嘴焊接隔板：高参数大功率汽轮机的高压部分，每一级的
4、大功率汽轮机的高、中压缸采用双层缸结构 大功率汽轮机的高、中压缸采用双层缸结构有
如下优点： ⑴ 整个蒸汽压差由外缸和内缸分担，从而可减
薄内、外缸缸壁及法兰的厚度。 ⑵ 外层汽缸不致与高温蒸汽相接触，因而外缸
可以采用较低级的钢材，节省优质钢材。 ⑶ 双层缸结构的汽轮机在起动、停机时，汽缸
的加热和冷却过程都可加快，因而缩短了起动 和停机的时间。
静止件包括基础、台板、汽ห้องสมุดไป่ตู้、喷嘴、 隔板、汽封等；
支撑件主要包括轴承座、轴承； 动件即转子，由轴和叶片组成。
21
第三章、汽轮机的基本结构
1、汽缸的作用 汽缸是汽轮机的外壳。汽缸的作用主要是将汽
轮机的通流部分（喷嘴、隔板、转子等）与大 气隔开，保证蒸汽在汽轮机内完成做功过程。 此外，它还支承汽轮机的某些静止部件（隔板、 喷嘴室、汽封套等），承受它们的重量，还要 承受由于沿汽缸轴向、径向温度分布不均而产 生的热应力。
18
第二章、汽轮机特点
汽轮机的优点是单机功率大、效率高、 运行安全可靠、使用寿命长。
缺点是装置庞大、复杂、需大量的水， 不适合于小功率或移动式。
19
第三章、汽轮机的基本结构
汽轮机装置包括汽轮机本体、辅助设备、 调节部分、供油系统四大部分组成。
20
第三章、汽轮机的基本结构
汽轮机本体由静止件、转动件及支撑件 组成。

第六章 汽轮机设备
整体概况
概况一
点击此处输入 相关文本内容
01
概况二
点击此处输入 相关文本内容
02
概况三
点击此处输入 相关文本内容
03
电厂设备照片
整体1 整体2 晾水塔 磨煤机 集控室1 集控室2 集控室3 变电站1 变电站2 吹灰器1 吹灰器2 吹灰器3
燃烧器1 燃烧器2 除尘设备 下降管 主蒸汽和再热蒸汽管 风压仪 汽包 汽包水位计 一次风机 送风机
• 在多级汽轮机中，一级的余速损失常可部 份或全部被下一级所利用。
一、汽轮机的级
一、汽轮机的级
• 按照受力形式，汽轮机的级分为：
➢冲动级 ➢反动级
• 按照工作特点，汽轮机的级分为：
➢速度级 ➢压力级
• 汽轮机第一级的通流面积随负荷而改变， 故该级又称为调节级。调节级以后的其他 级统称为压力级。
三、汽轮机的分类和型号
• 汽轮机的型号用来表示汽轮机的热力特点、出力 及进汽参数规范等。
变型设计次序 蒸汽参数 额定功率（MW) 汽轮机类型
• N300－16.7／538／538 • 凝汽式汽轮机、额定功率300MW、新蒸汽压力
16.7MPa、温度538℃、再热蒸汽温度538℃。
三、汽轮机的分类和型号
汽轮机内的能量转换
➢工作蒸汽先在喷管内进行膨胀，压力降 低而速度增大，形成一股高速汽流，此 高速汽流喷射到动叶上，推动转子转动， 因而使蒸汽的热能转变为机械能。
蒸汽热能
汽流的动能
机轴上的机械能
喷管内
动叶内
汽轮机的基本作功单元－“级”
• 级：汽轮机的基本做功单元。
一、汽轮机的级
• 蒸汽从汽轮机的进口开始，依次轴向通过 串联布置的各个级，在每一级内都将一部 分热能转变为机械功。

17
四、真空泵结构、原理。
如右图为水环泵的 工作原理示意图，水环 泵是由叶轮、泵体、吸 排气盘、水在泵体内壁 形成的水环、吸气口、 排气口等组成的。
叶轮被偏心的安装在 泵体中，当叶轮按顺时 针方向旋转时，进入水 环泵泵体的水被叶轮抛 向四周，由于离心力的 作用，水形成了一个与泵腔形状相似的等厚度的封闭的水 环。水环的上部内表面恰好与叶轮轮毂相切，水环的下部
13
5、汽轮机进汽
(1)汽轮机高压缸进汽
a.蒸汽品质符合要求。
b.蒸汽参数符合要求。
(2)汽轮机中压并汽条件
a.高压调门开度大于15%。
b.中压蒸汽压力＞1.5MPa、过热度大于50℃。
(3)低压并汽：
a.低压蒸汽压力＞1.5 kg/cm2.
b.温度大于＞200℃。
c.低压旁路减压阀开度大于20%时。
(5)监视机组转子静止的膨胀、差胀、振动、轴承温度
(6)注意高压缸排汽管必须充分疏水，防止管道水冲击。
15
汽轮机的停机——只有一种定参数方式 (1)燃机减负荷至排烟温度565℃，汽机高压调门开始以 20%/min速率关闭。当排烟温度小于524℃时，高压调门速 关。 (2)当高压调门开度小于15%时中压过热蒸汽至再热器入口 调门即时全关。 (3)当机组解列转速小于75%，低压调门关闭。 (4)投入盘车后，关闭高中压汽缸的抽真空阀，可以减小 高中压缸的上下温差，给机组启动带来方便。
汽轮机设备及运行
1
讲课要求：
一、汽轮机基本结构。 二、汽轮机起停要注意的事项。 三、汽轮机起停监控（重点）。 四、真空泵结构、原理。
2
Hale Waihona Puke 一、汽轮机基本结构 1、汽轮机的组成 2、机组的死点 3、汽轮机的热工监控点 4、主汽门的结构

2、冲转时使用：减小启动力矩，使冲转过程更平稳。
汽轮机冲转时启动力矩较大，通过盘车低转速过度可以 减小启动初始力矩。
3、停机后使用：使转子均匀冷却，减小转子热变形和重
力变形。 汽轮机停机后，汽缸和转子等部件由热态逐渐冷却，其 下部冷却快，上部冷却慢，转子因上下温差而产生弯曲，弯 曲程度会随着停机后的时间而增加。因此，停机后，应投入 盘车装置，盘车可搅和汽缸内的汽流，以利于消除汽缸上、 下温差，防止转子变形，有助于消除温度较高的轴颈对轴瓦 的损伤。
二、盘车装置的结构及工作原理
1、我厂盘车主要参数： 盘车装置电动机： 型号： 功率： 电压： 电流： 转速：
一台 YB2-225M-850HZ 22KW 380V 47.4A 730r/min
盘车时转子转速： 4.29r/min
2、盘车主要结构：如图，我厂汽轮机盘车为 电液操纵摆动
就地手动启动盘车：⑴确认盘车启动条件①润滑油压
正常指示灯亮，②顶轴油压正常指示灯亮；⑵将盘车 钥匙开关拨至手动位置；⑶确认主汽门全关信号正常； ⑷按下电磁阀动作按钮①电磁阀动作指示灯亮；⑸盘 车齿轮与汽轮机大轴齿轮啮合到位①啮合到位指示灯 亮；⑹按下盘车电动机启动按钮，启动电动机，盘车 开始运行①盘车运行指示灯亮，记录汽轮机盘车电流 及汽轮机大轴偏心；②注意盘车齿轮与汽轮机大轴齿 轮啮合不到位，30秒后按下电动机启动按钮，启动电 动机，盘车开始运行①盘车运行指示灯亮，记录汽轮 机盘车电流及汽轮机大轴偏心；⑺机组运行 3000r/min，把选择开关拨至自动位。
汽轮机盘车
主讲内容
一、盘车装置作用； 二、盘车装置结构； 三、盘车的投运时间及投运方法； 四、盘车装置的停运时间及方法； 五、大家讨论：几个常见问题； 六、总结。

第一章 汽轮机级的工作原理
第一节 概述
• 1.概念：级是汽轮 机中最基本的做功 单元
• 2.组成：级由静叶 栅（喷管）和动叶 栅组成
1
一、冲动作用原理和反动作用原理
图1-1单级汽轮机结构图（立体图，结构图）
2
一、蒸汽的冲动作用原理和反动作用原理
• 动叶栅：动叶按一定的距离和角度安装在叶 轮上形成动叶栅，并构成许多相同的蒸汽通 道。
21
• 作业：画出带反动度的冲动级的压力和速度变化示意 图。
• 参考教材p7图1-5
22
（2）反动级：
通常把反动度m = 0.5的级称为反动级。 对于反动级来说，蒸汽在喷管和动叶通道的 膨胀程度相同。 当汽流通过动叶通道时，一方面要改变方向， 同时还要膨胀加速，前者会对叶片产生一个冲 动力，后 者会对叶片产生一个反作用力，即 反动力。蒸汽通过这种级，两种力同时作功。
10
反动力 轮周力
Fz
冲动力
11
m
二、汽轮机级的反动度
1、汽轮机级的反动度
ΔhC0
Δht*—级的滞止理想 焓降， Δhn*—蒸汽在喷管 中的滞止理想焓降， Δhb—蒸汽在动叶中 的理想焓降。
12
反动度：蒸汽在动叶栅中膨胀时的理想焓降和蒸汽在 整个级中的理想滞止焓降之比。
Δhb
Δhb
反动度m=---------------- = --------
17
• 1）纯冲动级
• 通常把反动度m等于零的级称为纯冲动级。
18
• 纯冲动级的特点： • 对于纯冲动级来说，W1=W2，P1=P2,Δht*
=Δhn* 、Δhb = 0 、 m = 0； • 动叶叶型几乎对称弯曲； • 蒸汽在动叶栅中不膨胀只改变流动方向； • 动叶进出口压力p相等，相对速度w也相等； • 纯冲动级做功能力大，但效率低。

反动作用原理
蒸汽得热能转变为动能得过 程,不仅在喷嘴中发生,而且在动 叶片中也同样发生得汽轮机,叫 做反动式汽轮机。
在反动式汽轮机中,蒸汽不 但在喷嘴(静叶栅)中产生膨胀, 压力由p0降至p1,速度由c0增至 c1,高速汽流对动叶产生一个冲 动力;而且在动叶栅中也膨胀,压 力由p1降至p2,速度由动叶进口 相对速度w1增至动叶出口相对速 度w2,汽流必然对动叶产生一个 由于加速而引起得反动力,使转 子在蒸汽冲动力与反动力得共同 作用下旋转作功。
汽轮机剖面图
汽轮机转子
汽轮机转子在高温蒸汽中高速旋转,不 仅要承受汽流得作用力与由叶片、叶轮本 身离心力所引起得应力,而且还承受着由温 度差所引起得热应力。此外,当转子不平衡 质量过大时,将引起汽轮机得振动。因此, 转子得工作状况对汽轮机得安全、经济运 行有着很大得影响。
给水泵汽轮机转子
330MW机组低压转子
目前单台机组容量已突破1300MW
➢ 运转平稳、事故率较低、充分提高了设备利 用率
一般可保持3～4年大修一次
汽轮机得应用领域
发电拖动
火力发电厂、核电厂
工业拖动
钢铁厂、造纸厂、化工厂
舰船拖动
大型远洋船舶、军事大型舰艇、核动力航空母舰
汽轮机得基本概念
汽轮机就是用具有一定温度与压 力得蒸汽来做功得回转式原动机 。 按其做功原理得不同,可分为冲动式 汽轮机与反动式汽轮机两种类型。
超超临界汽轮机 新蒸汽压力为25、0MPa以上。
汽轮机得结构
汽轮机由转动部分与静止部分所组成。 汽轮机转动部件得组合体称为转子,它包括 主轴、叶轮(或转鼓)、动叶栅、联轴器及 装在轴上得其她零件。蒸汽作用在动叶栅 上得力矩,通过叶轮、主轴与联轴器传递给 发电机或其她设备,并使它们旋转而作功。 汽轮机得静止部分包括基础、台板(机座)、 汽缸、喷嘴、隔板、汽封、轴承等部件,但 主要就是汽缸与隔板。

3.利用现代控制技术，采用预测控制， 根据历史和当时负荷波动趋势，预测 负荷变化，通过提前改变燃料量作好 负荷变化的准备，增强一次调频能力， 并使蒸汽参数波动控制在最小范围内， 提高机组运行的经济性和安全性。
6.1.3 汽轮机调节系统的基本组成
调节系统基本组成 ❖转速感受机构 转子转速转变为一次控制信号 ❖中间放大机构 中间功率放大 ❖油动机 执行机构 ❖配汽机构 油动机行程与蒸汽流量非线性校正机构 ❖同步器 单机时改变机组转速和并网时改变机组功率 ❖启动装置 启动冲转、提升转速至同步器动作转速
Байду номын сангаас
电网有功负荷变化的基本特征
电网有功负荷随人们生活、工作 节律而变。基本特征是以24小时为 周期的大幅、慢变上迭加随机、小 幅、快变波动。
➢ 第一类变化
幅度小、周期短，具有随机性。 幅度小于5%，秒级。
➢ 第二类变化
幅度较大、周期较长，有一定可 预测性。大于5%，分级。
➢ 第三类变化
幅度大、周期长，由生产、生活 和气象等节律引起的。
频率一次调整
利用汽轮机转速控制或调节器，感受电网频 率(周波)变化改变有功功率输出，维持同步区 域发电输出与电网负荷平衡。这样的调节过程 称为一次调频。
一次调频为有差调节，汽轮机功率的改变量 正比于频率偏差。很明显，一次调频后满足了 外界负荷要求，但并不能保持电网频率不变。
频率二次调整
变化周期较长、变动幅度较大，有一定可预 测性。为在电网一次频率调整后，消除频率偏 差，通过调频机组或调频电厂，平移调节系统 静态特性线，改变调频机组的输出功率，补偿 电网负荷的静态频率特性产生的功率变化，使 电网频率维持在额定值。调频器来调整。
❖高压调门过开或过关
