PUR热熔胶涂布复合机

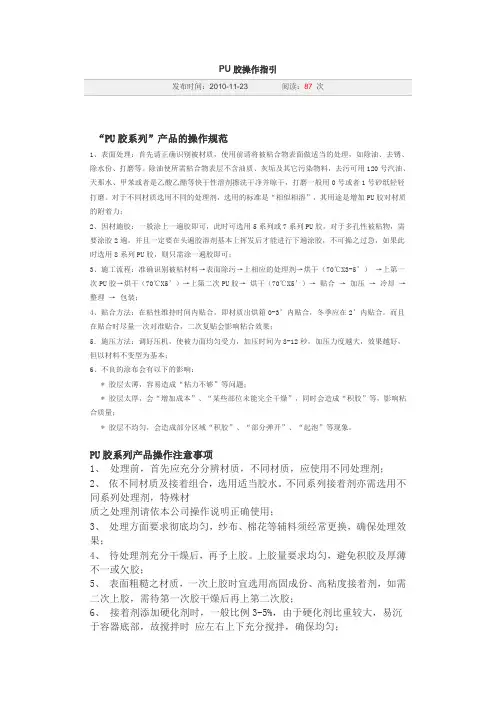

PU胶操作指引 发布时间：2010-11-23 阅读：87 次

“PU胶系列”产品的操作规范 1、表面处理：首先请正确识别被材质，使用前请将被粘合物表面做适当的处理，如除油、去锈、除水份、打磨等。除油使所需粘合物表层不含油质、灰垢及其它污染物料，去污可用120号汽油、天那水、甲苯或者是乙酸乙酯等快干性溶剂擦洗干净并晾干，打磨一般用0号或者1号砂纸轻轻打磨。对于不同材质选用不同的处理剂，选用的标准是“相似相溶”，其用途是增加PU胶对材质的附着力； 2、因材施胶：一般涂上一遍胶即可，此时可选用5系列或7系列PU胶，对于多孔性被粘物，需要涂胶2遍，并且一定要在头遍胶溶剂基本上挥发后才能进行下遍涂胶，不可操之过急，如果此时选用8系列PU胶，则只需涂一遍胶即可； 3、施工流程：准确识别被粘材料→表面除污→上相应的处理剂→烘干（70℃X3-5’） →上第一次PU胶→烘干（70℃X5’）→上第二次PU胶→ 烘干（70℃X5’）→ 贴合 → 加压 → 冷却 → 整理 → 包装； 4、贴合方法：在粘性维持时间内贴合，即材质出烘箱0-3’内贴合，冬季应在2’内贴合。而且在贴合时尽量一次对准贴合，二次复贴会影响粘合效果； 5．施压方法：调好压机，使被力面均匀受力，加压时间为8-12秒，加压力度越大，效果越好，但以材料不变型为基本； 6、不良的涂布会有以下的影响： * 胶层太薄，容易造成“粘力不够”等问题； * 胶层太厚，会“增加成本”、“某些部位未能完全干燥”，同时会造成“积胶”等，影响粘合质量； * 胶层不均匀，会造成部分区域“积胶”、“部分弹开”、“起泡”等现象。

PU胶系列产品操作注意事项 1、 处理前，首先应充分分辨材质，不同材质，应使用不同处理剂； 2、 依不同材质及接着组合，选用适当胶水。不同系列接着剂亦需选用不同系列处理剂，特殊材 质之处理剂请依本公司操作说明正确使用； 3、 处理方面要求彻底均匀，纱布、棉花等辅料须经常更换，确保处理效果； 4、 待处理剂充分干燥后，再予上胶。上胶量要求均匀，避免积胶及厚薄不一或欠胶； 5、 表面粗糙之材质，一次上胶时宜选用高固成份、高粘度接着剂，如需二次上胶，需待第一次胶干燥后再上第二次胶； 6、 接着剂添加硬化剂时，一般比例3-5%，由于硬化剂比重较大，易沉于容器底部，故搅拌时 应左右上下充分搅拌，确保均匀； 7、 硬化剂容易与空气中之水气等起反应，用后应立即紧密盖口以免变质，影响接着效果； 8、 硬化剂主成份为聚异氰酸盐及有机溶剂，聚异氰酸盐易与各种物质产生化学反应，故应避免与人体接触，若不幸触及，应以大量清水清洗及送医院处理； 9、 浅色材质，若欲要求外观，除选用浅色接着剂外，可配合添加浅色硬化剂如RN等； 10、接着尼龙或橡胶材质，请配合使用硬化剂； 11、上胶后，干燥温度宜设定在55℃—65℃之间，干燥时间以5分钟到7分钟为宜，上胶处及 上胶后避免风吹及置于潮湿地方，否则容易造成表面结皮或表面白雾状，导致接着不良； 12、选择粘性最佳时机贴合，一次对准，尽量避免拉开再贴合； 13、贴合后务必在粘性维持时间内完成全部加压动作，堆积过久再行加压，错过最佳贴合时间将可能导致接着不良等现象； 14、加压时间与压力大小应适当设定，压力愈大，接着愈佳，但以鞋材不变形为原则，时间亦应控制在8-12秒以上为佳； 15、用后之刷子可以用适当溶剂清洗干静(使用药水糊之刷子可以甲苯等清洗，PU胶以MEK清到洗) ，并浸泡于适当溶剂内，以保持刷子柔软； 16、使用整理剂去除鞋面污染物时，防止溶剂渗入接着剂层，破坏结晶，而造成接着不良； 17、接着剂及硬化剂内含易烯类有机溶剂，使用时应远离火种及不能直接受热，以防万一，使用后密盖，保存于干燥处； 18、本产品在天气、物候等客观因素发生转化过程时，如有任何操作、工艺和质量等的差异请及时与我司工程部联系，及时解决方案，便不会影响生产和降低生产效率。

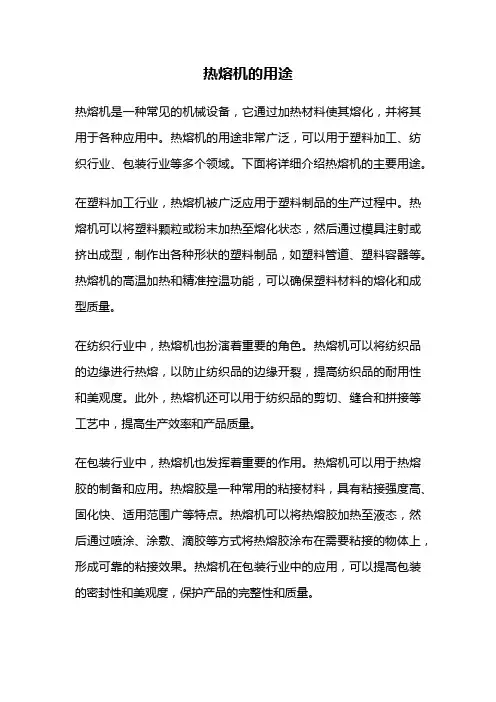

热熔机的用途热熔机是一种常见的机械设备，它通过加热材料使其熔化，并将其用于各种应用中。

热熔机的用途非常广泛，可以用于塑料加工、纺织行业、包装行业等多个领域。

下面将详细介绍热熔机的主要用途。

在塑料加工行业，热熔机被广泛应用于塑料制品的生产过程中。

热熔机可以将塑料颗粒或粉末加热至熔化状态，然后通过模具注射或挤出成型，制作出各种形状的塑料制品，如塑料管道、塑料容器等。

热熔机的高温加热和精准控温功能，可以确保塑料材料的熔化和成型质量。

在纺织行业中，热熔机也扮演着重要的角色。

热熔机可以将纺织品的边缘进行热熔，以防止纺织品的边缘开裂，提高纺织品的耐用性和美观度。

此外，热熔机还可以用于纺织品的剪切、缝合和拼接等工艺中，提高生产效率和产品质量。

在包装行业中，热熔机也发挥着重要的作用。

热熔机可以用于热熔胶的制备和应用。

热熔胶是一种常用的粘接材料，具有粘接强度高、固化快、适用范围广等特点。

热熔机可以将热熔胶加热至液态，然后通过喷涂、涂敷、滴胶等方式将热熔胶涂布在需要粘接的物体上，形成可靠的粘接效果。

热熔机在包装行业中的应用，可以提高包装的密封性和美观度，保护产品的完整性和质量。

热熔机还可以用于制作热熔胶带和热熔胶粘合剂等产品。

热熔胶带是一种常用的封箱材料，具有粘接强度高、耐高温、耐寒等特点，可以有效地封闭包装箱体，防止包装箱内的物品受潮和损坏。

热熔胶粘合剂是一种常用的粘接材料，广泛应用于家具制造、汽车制造、电子产品制造等行业，可以实现材料的快速粘接和固化。

热熔机作为一种重要的机械设备，具有广泛的应用领域。

它可以用于塑料加工、纺织行业、包装行业等多个领域，实现材料的熔化、成型和粘接等工艺过程。

热熔机的高温加热和精准控温功能，可以确保产品的制作质量和精度。

随着科技的不断进步和创新，热熔机的应用领域还将不断扩大，为各个行业带来更多的便利和机遇。

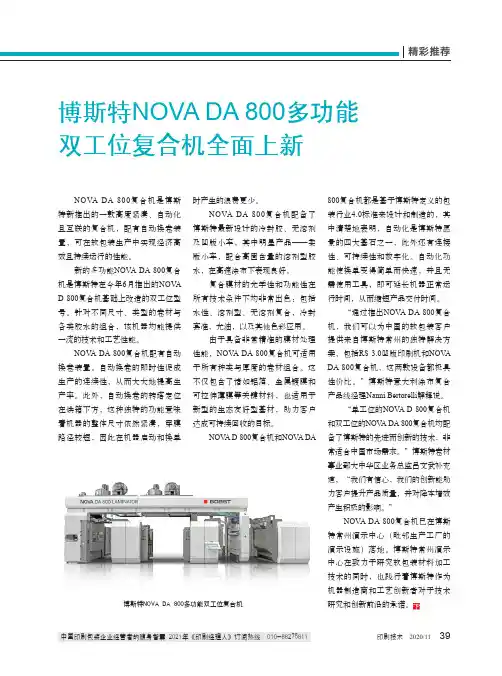

精彩推荐博斯特NOVA DA 800多功能双工位复合机全面上新NOVA DA 800复合机是博斯特新推出的一款高度紧凑、自动化且互联的复合机，配有自动换卷装置，可在软包装生产中实现经济高效且持续运行的性能。

新的多功能NOVA DA 800复合机是博斯特在今年6月推出的NOVA D 800复合机基础上改造的双工位型号。

针对不同尺寸、类型的卷材与各类胶水的组合，该机器均能提供一流的技术和工艺性能。

NOVA DA 800复合机配有自动换卷装置。

自动换卷的即时性促成生产的连续性，从而大大地提高生产率。

此外，自动换卷的转塔定位在烘箱下方，这种独特的功能意味着机器的整体尺寸依然紧凑，穿膜路径较短，因此在机器启动和换单时产生的浪费更少。

NOVA DA 800复合机配备了博斯特最新设计的冷封胶、无溶剂及凹版小车，其中明星产品——柔版小车，配合高固含量的溶剂型胶水，在高速涂布下表现良好。

复合膜材的光学性和功能性在所有技术条件下均非常出色：包括水性、溶剂型、无溶剂复合，冷封套准，光油，以及其他色彩应用。

由于具备非常精准的膜材处理性能，NOVA DA 800复合机可适用于所有种类与厚度的卷材组合。

这不仅包含了诸如铝箔、金属镀膜和可拉伸薄膜等关键材料，也适用于新型的生态友好型基材，助力客户达成可持续回收的目标。

NOV A D 800复合机和NOV A DA800复合机都是基于博斯特定义的包装行业4.0标准来设计和制造的，其中清楚地表明，自动化是博斯特愿景的四大基石之一，此外还有连接性、可持续性和数字化。

自动化功能使换单变得简单而快速，并且无需使用工具，即可延长机器正常运行时间，从而缩短产品交付时间。

“通过推出NOVA DA 800复合机，我们可以为中国的软包装客户提供来自博斯特常州的独特解决方案，包括RS 3.0凹版印刷机和NOVADA 800复合机，这两款设备都极具性价比。

”博斯特意大利涂布复合产品线经理Nanni Bertorelli解释说。

聚氨酯（PUR）热熔胶配⽅技术及热熔胶成分分析⼀.PUR热熔胶⽤途：PUR热熔胶对差异较⼤物质具有很好粘合效果，如：MDF、铝合⾦、塑钢、⼤理⽯等包覆或粘贴PETG、PE、⽊⽪、CPL、亚克⼒，PET胶⽚，PVC胶⽚，处理PP胶⽚，PC胶⽚等粘接适明不发⽩，⽽且粘接⼒强，也适⽤于塑料与⾦属的交叉粘接，PUR胶是聚氨酯反应型热熔胶，在热熔胶机加热作⽤下熔融成流体，以便于涂敷。

⼆.PUR热熔胶反应机理聚氨酯热熔胶分为两类：热塑性热熔胶和反应型热熔胶，前者是加热液化后冷却固话，后者是加热液化后，冷却和湿⽓交联固话。

⽽反应型热熔胶分为湿固化和封闭型热熔胶。

反应性聚氨酯热熔胶⼀般是以NCO端基预聚物作基料，配以与异氰酸酯基不反应的热塑性树脂和增黏树脂以及抗氧剂、催化剂、填料等添加剂配制⽽成。

粘接时，胶黏剂加热熔融成流体⽽涂覆施胶，两种被粘体贴合后胶层冷却凝聚马上获得初始粘接⼒，⽽后胶层中的活泼NCO基团再与空⽓中的湿⽓、被粘物表⾯附着的⽔分以及活泼氢基团反应，产⽣化学交联固化，使粘接⼒、耐热性等显著提⾼。

近年来，由于技术和设备的突破性进展逐渐克服了这些问题，应⽤已经⾮常⼴泛。

三.聚氨酯热熔胶配⽅技术转⼀个热反应型聚氨酯热熔胶⽣产⼯艺专利：组分名称⽐例聚醚多元醇分⼦量在1000~4000的聚氧化丙烯⼆醇10-30聚酯多元醇聚⼰⼆酸⼰⼆醇酯⼆醇、聚⼰⼆酸-1，4- 丁⼆醇酯⼆醇中的⼀种或两种的混合物30-50异氰酸酯MDI、TDI80/20中的⼀种或两种的混合物12-16增粘树脂⽯油树脂、萜烯树脂中的⼀种或两种的混合物6-20反应性增塑剂⼆甲苯甲醛树脂8-20潜固化剂未知1-3催化剂⼆⽉桂酸⼆丁基锡、三⼄烯⼆胺中的⼀种或两种的混合物0.5-1⽣产⼯艺包括: 将聚醚多元醇10~30重量份、聚酯多元醇30~50重量份加⼊反应爸中，真空脱⽔，然后冷却到80°C，边搅拌边加⼊反应性增塑剂8~20重量份和异氰酸酯12~16重量份，然后缓慢升温⾄70~90°C，同`时充氮⽓保护，反应2~3⼩时，待取样分析NCO%含量达到1.8%~2.9%后，再加⼊增粘树脂6~20重量份、潜固化剂I~3重量份和催化剂0.1~0.5重量份，在90~110°C条件下抽真空⾄⽆⽓泡出现，出料，密闭包装，即得。

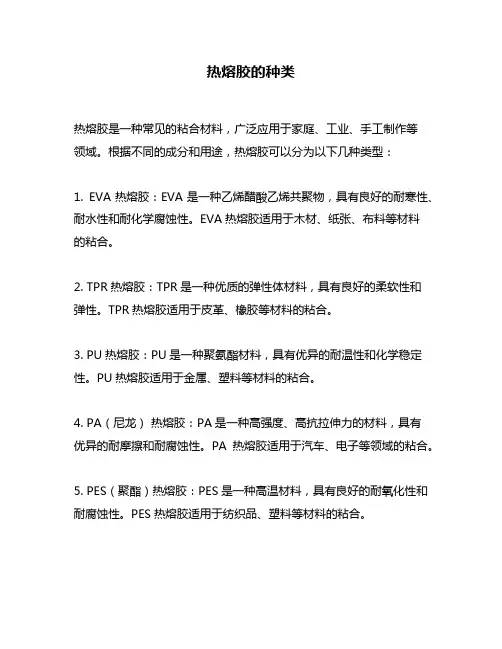

热熔胶的种类
热熔胶是一种常见的粘合材料，广泛应用于家庭、工业、手工制作等
领域。

根据不同的成分和用途，热熔胶可以分为以下几种类型：
1. EVA热熔胶：EVA是一种乙烯醋酸乙烯共聚物，具有良好的耐寒性、耐水性和耐化学腐蚀性。

EVA热熔胶适用于木材、纸张、布料等材料
的粘合。

2. TPR热熔胶：TPR是一种优质的弹性体材料，具有良好的柔软性和
弹性。

TPR热熔胶适用于皮革、橡胶等材料的粘合。

3. PU热熔胶：PU是一种聚氨酯材料，具有优异的耐温性和化学稳定性。

PU热熔胶适用于金属、塑料等材料的粘合。

4. PA（尼龙）热熔胶：PA是一种高强度、高抗拉伸力的材料，具有
优异的耐摩擦和耐腐蚀性。

PA热熔胶适用于汽车、电子等领域的粘合。

5. PES（聚酯）热熔胶：PES是一种高温材料，具有良好的耐氧化性和耐腐蚀性。

PES热熔胶适用于纺织品、塑料等材料的粘合。

总之，不同种类的热熔胶适用于不同的材料和场景，选择合适的热熔胶可以提高粘合效果和工作效率。

聚的胶粘剂。

聚氨酯胶粘剂分为多异氰酸酯和聚氨酯两大类。

聚氨酯胶粘剂应用到包装印刷制品上，其工艺的经济性、安全性、对环境的无污染性等优点而倍受人们的青睐。

随着全世界对环保意识的不断提高，聚氨酯胶粘剂应用到包装印刷制品上的比例也越来越大。

环保型的聚氨酯胶粘剂在包装印刷行业中迅速发展。

一、聚氨酯胶粘剂的特点聚氨酯胶粘剂是一种中高档胶粘剂,具有优良的柔韧性、耐冲击性、耐化学品性、耐磨性,最重要的是它的耐低温性。

对多种材料有吸附和化学粘合作用,不仅可粘接多孔材料,也可粘接表面光洁材料,用途十分广泛。

聚氨酯胶粘剂粘结力强，大多数水性聚氨酯胶黏剂中不含N C O 基团，但存在氨酯键、脲键、醚键、离氨酯胶粘剂是指在分子链中含有氨基甲酸酯基团（－NHCOO－）或异氰酸酯基（－NCO）文/洪欣如水10，异丙醇5.5，碳酸钙5，流平剂0.5，成膜剂0.5，增稠剂0.5（此处的数据都为质量分数(%)）。

刮样图片如图：从左到右的油墨刮样使用的P P C 型聚氨酯乳液的硬段含量分别为30/35/40/45。

图 不同硬段含量的P P C 型聚氨酯乳液制成的水性油墨刮样效果图由表3数据表明，随着P P C 型聚氨酯体系硬段含量的增加，合成的水性油墨墨膜的光泽度稍有下降，主要原因是随着体系中硬段含量的增加，乳液粒径随之增大，造成表面效果慢慢变差，所以光泽度有轻微下降。

P P C 多元醇本身耐水解性能很好，因此水性油墨的耐水性没有出现异常，干燥速度变化不大；由于四种乳液固含量一样，溶剂的挥发与乳胶堆积成膜方式一样，因此干燥速度快慢差距不明显。

而平滑度先变差后变好，这里可能和油墨配方、刮样条件有关系，从而导致实验结果存在较大误差。

三、结论将P P C 水性聚氨酯应用于水性油墨的制备，得到水性油墨的耐水性、耐醇性和耐碱性都能满足印刷适性要求，解决了水性油墨耐水性差这一难题。

P P C 型水性聚氨酯乳液的中和度、D M P A 及硬段含量对P P C 型水性聚氨酯油墨性能的影响具体如下：①当P P C -P U D 乳液的中和度从70%增加到110%时，随着中和度的增加，水性聚氨酯油墨墨膜的光泽度逐渐降低，耐水性均无异常；油墨干燥速度更快，细度先变小，后变大；油墨墨膜的密度先变小后变大。

家具封边环保PUR热熔胶的特点家具封边环保pur热熔胶的特点,pur热熔胶可取代传统封边胶,更安全环保在木工、家具行业中，封边胶发挥的作用可谓是极其重要的，不仅能提升家具的品质和档次，还提高厂商的生产效率，减少板件的修正难度。

对于从事木工和家具生产的技术人员应该都知道，封边一般都是采用白胶、乳胶等水性胶，气味大，含苯，对人体损害大；而且易出现脱落现象严重的影响了产品的品质，而现在采用符合环保要求标准的热熔胶进行粘合，是可以避免这些问题。

封边热熔胶种类多样，大多数的热熔胶都就是须要冷却操作方式，吻合后可以再冷却采用，就是对称的。

而pur封边热熔胶就是湿气反应型热熔胶，冷却操作方式，吻合后会和空气里的湿气反应，反应回去后就不可逆(即为冷却也不能融化)。

所以tn-7106pur热熔胶更耐高温和低温。

下面东莞天诺科技胶粘剂厂家介绍一下pur热熔封边胶的性能特点。

pur热熔封边胶在木饰面板式家具生产中，不但能够提升木饰面加工过程中的耐热油漆性，同时，在传统热熔胶封边后再展开热压贴面作业时，胶层因为不耐磨甩的高温而导致封边材料的开裂，所以传统的热熔胶封边技术同意了木饰面生产就可以实行先贴面后封边的工艺，继而不可避免的在封边后产生胶缝而减少产品档次。

然而，使用耐高温的pur热熔胶展开封边则高效率化解了该问题。

此外，pur封边胶烫过程也就是不可逆的，采用pur封边技术能够较好的提升卫浴柜、橱柜、实木家具、办公家具等高档室内家具产品的品质和使用寿命。

pur热熔胶的胶合强度相对于传统热熔胶而言，可以提高数倍尤其是剥离强度提升明显，这一特性对于要求胶合强度高的特殊封边材料如铝材、亚克力等，pur热熔胶具有不可替代的突出优势。

此外，pur热熔胶在固化以后，具有相对优异的耐水性。

pur热熔胶有著出色的成膜强度,耐温性,耐化学腐蚀性和耐老化性.已沦为胶粘剂产业的关键品种之一，较之eva等传统封边胶，操作性较好，更能够满足用户环保建议.成膜工艺方便快捷,可以使用滚筒涂敷或喷涂等施胶方法。

1、一种热熔胶及含该热熔胶的软包装锂离子电池极耳2、丙烯酸酯类热熔胶组合物及UV交联热熔胶的制备方法3、一种形成热熔胶的组合物和热熔胶以及它们的制备方法4、一种聚烯烃热熔胶粘剂及使用该热熔胶粘剂的复合结构胶片5、用于形成反应型聚氨酯热熔胶的组合物及热熔胶6、灭蚊灯用的粘着胶带及其热熔胶及热熔胶的制备方法7、热熔胶组合物及其制备方法、热熔胶导热片及其制备方法8、一种耐热性优异的热熔胶粘剂及热熔胶带9、震源药柱封口热熔胶原料配方及热熔胶的生产方法10、热熔胶涂抹设备及热熔胶的涂抹方法11、热熔胶涂抹设备及热熔胶的涂抹方法12、利用热熔胶制作防伪图文的方法及基于热熔胶的防伪薄片13、一种高精度热熔胶喷嘴及热熔胶枪14、一种含有多种纤维的笔记本胶粘专用热熔胶的笔记本胶粘专用热熔胶15、一种高强度热熔胶膜用聚氨酯的制备方法16、一种聚酯热熔胶组合物及其制备方法17、具有超大面积热熔胶的热封口纸袋18、一种衬布用湿固化聚氨酯热熔胶及其制备方法19、具有良好热稳定性的低粘度聚酰胺热熔胶组合物20、一种半互穿网络结构型聚酯/聚乙烯醛热熔胶及其制备工艺21、抗水解聚酯热熔胶及其制备方法22、一种辊网内刮涂热熔胶制造定型布的技术23、汽车车灯用湿固化聚氨酯热熔胶及其制备方法24、一种用于加成型硅橡胶热转印的热熔胶浆料及其制备方法25、以热熔胶所制成物件粘合定形的补强片与制法及补强方法26、热熔胶粘剂27、热熔胶粘剂组合物28、用于热熔胶分配系统的模块控制器29、一种聚酰胺热熔胶及其制备方法30、一种热熔胶可控喷丝气胶一线式喷枪装置31、一种聚酯及其制造方法与其所制作的热熔胶32、湿固化聚氨酯热熔胶黏剂及其制备方法33、硅烷改性EVA热熔胶组合物的制备34、一种新型热熔胶及其制备方法35、一种双面热熔胶膜及其制备工艺36、球状热熔胶颗粒的成型方法及装置37、球状热熔胶颗粒的生产方法38、一种可以低温涂布的热熔胶39、输气管道补口防腐用热熔胶及其制备方法40、一种通用型热熔胶粘剂的生产方法41、耐高温服装热熔胶及其制备方法42、热熔胶微量组织匀浆器43、一种用于金属管道快速补口的热熔胶及其制备方法44、一种快速固化反应型热熔胶及其制备方法45、一种用于钢塑复合管粘接的高熔点热熔胶46、一种水分散含蜡热熔胶组合物47、一种热熔胶网膜成型、传送及收卷装置48、热熔胶网膜生产用喷丝板49、热熔胶生产尺寸控制的方法50、一种用于钢塑复合管的在线涂覆热熔胶设备51、一种基于PET废料生产聚酯热熔胶的制备方法52、一种用接枝聚烯烃树脂改性的聚酰胺热熔胶及其制备方法53、一种基于热熔胶无纺布复合的生产工艺54、一种基于热熔胶无纺布的粘合加工设备55、一种家具封边热熔胶及其制备方法56、一种热熔胶网膜的制备方法57、一种低熔点聚酯酰胺热熔胶及其制备方法58、一种热熔胶的连续性制备方法及设备59、一种制膜用聚酯热熔胶及其制备方法60、一种耐高温热熔胶及其加工工艺61、高剥离强度的热熔胶粘剂组合物62、一种聚氨酯热熔胶黏剂63、热熔胶地板粘合机64、压盘式热熔胶机自动充气阀65、热熔胶生产控制方法及流水线66、一种耐低温热熔胶67、一种导热型乙烯-醋酸乙烯共聚物热熔胶及其制备方法68、新型高强复合金属材料用聚脂热熔胶的研制69、管道补口防腐热熔胶70、车灯粘接用SIS热熔胶及其制造方法71、制造热熔胶的方法72、面料复合用反应型聚氨酯热熔胶的制备方法73、一种可以旋转的热熔胶挤出机头74、一种低温热熔胶及其制备方法75、铁路数字信号电缆铝护套专用热熔胶的生产方法76、热熔胶膜及其制造方法77、无车缝热熔胶膜生产工艺78、一种热熔胶贴合TPU的生产工艺79、热熔胶贴80、一种水性热熔胶及其制备方法81、板管热熔胶快速冷却粘接装置82、用于晶体加工过程中晶片粘接的水溶性热熔胶及其制备方法83、一种热熔胶涂布复合机84、基于紫外辐射的EVA热熔胶在装饰封边条上的粘接工艺85、一种聚乙烯类热熔胶组合物86、封端共聚酰胺热熔胶及其制造方法87、一种汽车内饰件用热熔胶及其制备方法88、一种热熔胶组合物的制备方法89、一种封边条背涂热熔胶工艺90、一种制备热熔胶的方法91、封边条背涂热熔胶装置92、一种结构改良的封边条背涂热熔胶装置93、选择性激光烧结用稻壳热熔胶复合粉及其制备方法94、一种热熔胶中铅含量的测定方法95、一种热熔胶中砷含量的测定方法96、一种快速结晶型纳米复合聚酯热熔胶及其制备工艺97、一种高透气性二聚酸型聚酰胺热熔胶及其制备方法98、一种自动更换胶棒的热熔胶枪99、一种制造瓷砖减震间隔用热熔胶的方法100、一种热熔胶101、具有降低的粘度的聚氨酯热熔胶粘剂102、粘接用聚氨酯热熔胶及其制备方法103、一种聚酰胺热熔胶104、一种丙烯酸酯改性胶及制备方法和无苯热熔胶及应用方法105、车灯用湿固化聚氨酯热熔胶及其制备方法106、一种改性低熔点聚酯热熔胶及其制备方法107、一种热熔胶型不干胶材料的制备方法108、一种热熔胶粒的流水线生产系统109、一种具有放模纸功能的块状热熔胶成型模具110、一种耐高温反应型热熔胶111、热熔胶112、一种回转式热熔胶预切型贴标机113、用于木业封边的反应型聚氨酯热熔胶114、尼龙基材与热熔胶层具高结合强度的标签115、废聚酯改性的聚酰胺热熔胶及其制备方法116、在针织布上涂覆热熔胶膜的方法117、用于导电布的环保阻燃热熔胶膜118、有机化蒙脱土改性乙烯-醋酸乙烯热熔胶粘剂的一步制备法119、防静电热熔胶及其涂布方法120、热熔胶及其制备方法121、聚酰胺热熔胶及用其粘接的鞋122、热熔胶打胶机123、用于制作双壁缠绕管的热熔胶焊剂124、高熔点聚酰胺热熔胶组合物及其制备方法125、低熔融粘度的聚酯热熔胶组合物126、反应型聚烯烃类热熔胶127、聚酯热熔胶及其制备方法128、一种导磁性热熔胶129、大口径聚乙烯管道接口密封用纳米复合热熔胶130、癸二胺产品在共聚酰胺热熔胶制备中的应用131、一种环保型彩色热熔胶132、双热熔胶暖边中空玻璃133、双热熔胶中空玻璃隔条134、双热熔胶暖边中空玻璃隔热门窗135、一种具有高延伸率的二聚酸型聚酰胺热熔胶的制备方法136、一种生产装订书刊用热熔胶粘剂的机械装置137、一种装订书刊用热熔胶粘剂的制备方法138、一种耐热型热熔胶139、一种汽车内饰件用热熔胶140、一种高粘度热熔胶141、一种快速固化eva热熔胶142、一种含铅锌矿渣热熔胶组合物143、一种高硬度的EVA热熔胶144、一种抗紫外线热熔胶145、一种热缩套管用二聚酸型聚酰胺热熔胶的制备方法146、一种含有涤纶纤维的热熔胶147、一种电缆附件用热熔胶148、热熔胶有规则透气胶带149、热熔胶无规则透气胶带150、一种免车缝的热熔胶TPU-PU皮革及其制备方法151、一种高速卷烟搭口热熔胶152、一种快速固化反应型热熔胶153、一种生物可降解聚酯热熔胶的制备方法154、一种用于电化铝的低温烫印热熔胶及其制备方法155、一种用于纸尿裤的尿湿显色热熔胶156、一种具有自封功能的高分子热熔胶及其制造方法157、一种低表面能烫钻用聚酰胺热熔胶的制备方法158、一种喷涂于轮胎内壁的自封热熔胶粉159、热熔胶粘剂160、一种快速固化的橡胶型热熔胶161、一种纺织品用湿固化反应型聚氨酯热熔胶的制备方法162、一种服装粘合衬热熔胶163、一种导电布用热熔胶的制备方法164、一种低熔点耐水洗聚酯热熔胶的制备方法165、一种高分子弹性热熔胶粉166、一种高绝缘热熔胶167、耐高温热熔胶粘剂168、一种环保热熔胶169、一种耐油汽车内饰件用热熔胶170、一种含有瓷土的耐酸碱热熔胶171、一种胺基阻聚的聚酰胺热熔胶的制备方法172、一种汽车内饰件用纳米热熔胶173、一种耐寒热熔胶174、一种抗紫外线汽车内饰件用热熔胶175、一种汽车内饰件用防腐蚀热熔胶176、一种耐火汽车内饰件用热熔胶177、一种耐老化热熔胶178、一种粘结不起泡的汽车内饰件用热熔胶179、一种耐腐蚀热熔胶180、一种环氧树脂热熔胶181、EVA热熔胶182、一种可生物降解的湿气反应型热熔胶的制备方法183、一种环保无毒热熔胶184、一种纳米复合填料热熔胶185、一种耐高温热熔胶186、一种透气性热熔胶187、一种汽车内饰件专用热熔胶188、一种抗老化热熔胶189、一种含有纳米陶土的热熔胶190、一种超耐候纳米复合热熔胶191、一种防脱落热熔胶192、一种低气味热熔胶193、一种不易开裂的汽车内饰件热熔胶194、一种防水热熔胶195、一种高抗冲击的热熔胶196、一种不易产生气泡的热熔胶197、一种改性eva树脂热熔胶198、一种抗菌热熔胶199、耐寒热熔胶200、一种阻燃热熔胶201、一种新型热熔胶涂布刮刀202、管道补口水密性防腐热熔胶203、一种二聚酸型共聚聚酰胺热熔胶的制备方法204、管道补口防腐用干膜热熔胶205、一种导热热熔胶及其制备方法206、一种可生物降解的聚酰胺热熔胶及其制备方法207、聚酯热熔胶208、一种汽车车灯连接用热熔胶209、鞋材热熔胶片材及生产工艺和设备具体目录联系下面管理人员738、一种低粘度二聚酸型聚酰胺热熔胶及其制备方法739、一种可低温操作的清洁环保型热熔胶及其制备方法与应用740、一种二聚酸型聚酰胺热熔胶及其制备方法741、植物原料改性聚氨酯热熔胶及其生产工艺742、聚酰胺与聚脂酰胺热熔胶及其制造方法743、一种用于非极性材料粘接的聚酰胺热熔胶及其制备方法744、一种共聚酰胺热熔胶及其制备方法745、聚酯酰胺热熔胶制造方法746、一种高档衬布用聚氨酯热熔胶及其制备方法747、一种高分子材料衬布用热熔胶的制备方法748、压烫粘合后热熔胶能向面料转移的服装衬布749、聚醚型聚酯热熔胶及其生产工艺750、低温施用热熔胶制剂的包装751、一种热熔胶752、一种热熔胶753、嵌段共聚物组合物以及热熔胶粘剂组合物754、智能双界面卡芯片触点点锡、粘热熔胶自动化设备755、一种热熔胶粒生产流水线756、高熔点聚酯热熔胶的制造方法757、一种环保无溶剂PUR热熔胶及其制备方法758、热熔胶759、一种新型热熔胶生产系统760、一种热熔胶生产系统761、一种用于粘接金属与非极性材料的热熔胶膜及其制备方法762、一种用于生产纸尿裤的热熔胶及其制备方法763、一种纺织品复合用湿固化聚氨酯热熔胶的制备方法764、一种铝箔加热器用热熔胶及其制备方法765、全自动热熔胶卧式注胶的注胶方法及其注胶机766、床垫及沙发用热熔胶及其制备方法767、贴标低温施工热熔胶及其制备方法768、无苯热熔胶及其制备方法769、防拉丝包装用热熔胶及其制备方法770、一种应用于电子行业的无卤阻燃热熔胶膜及其制备方法771、一种用于粘接鞋底的热熔胶膜及其制备方法772、用于粘接三元乙丙橡胶的热熔胶膜773、用于粘接织物与汽车内饰门窗边密封条TPO的热熔胶膜774、粘结电缆热缩套管用热熔胶775、一种PVC/金属粘接热熔胶膜及其制备方法776、一种热熔胶加贴TPU发泡薄膜777、一种聚氨酯热熔胶带及其制备方法778、一种自粘性热熔胶组件779、一种标签制作工艺及其所用的UV热熔胶涂布机780、一种SBC类热熔胶及其制备方法781、螺杆式热熔胶机782、一种APAO类热熔胶及其制备方法783、食品及日化品瓶盖用热熔胶及其制备方法784、热熔胶加贴湿式PU薄膜785、热熔胶加贴湿式PU再加贴干式PU786、水性聚氨酯热熔胶的制备方法787、热熔胶熔化设备788、一种耐辐照热熔胶及其制备方法789、一种无卤阻燃聚酰胺热熔胶及其制备方法790、一种耐低温聚酰胺热熔胶及其制备方法791、医用热熔胶及其制备方法792、一种以热熔胶为粘结剂的气凝胶复合布料及其制备方法793、一种湿巾盖用苯乙烯嵌段共聚物热熔胶及其制备方法794、一种低温热熔胶795、一种热熔胶滚涂装置796、一种马桶垫用热熔胶797、热熔胶布基胶带涂布机构798、一种使用反应型热熔胶底漆的木地板油漆涂饰工艺799、一种热熔胶耐热性能的测试方法及装置800、一种用在木塑材料上的热熔胶801、一种用于电子封装领域的聚酰胺热熔胶802、异型材包覆用湿固化聚氨酯热熔胶的制备方法及应用803、一种橡胶/发泡EVA复合鞋底粘接用热熔胶膜及其制备方法804、一种粘接非极性材料用的热熔胶及其制备方法805、绫绢工艺画装裱工艺、EVA热熔胶及改性松香树脂806、一种泡罩包装用热熔胶807、一种反应型热熔胶底漆及其制备方法808、一种热熔胶粘性改性路面沥青1、本套技术资料260元2、资料都为电子版的技术资料，资料包括相关配方制备工艺等，客户也可以根据自己需要选择适合自己的进行打印。
