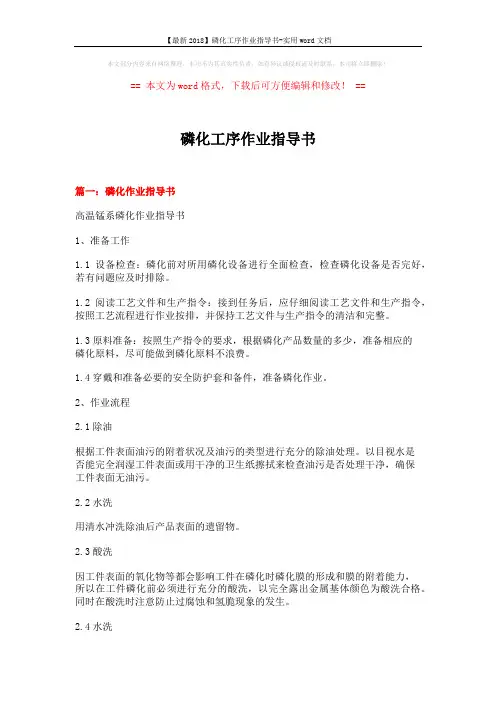

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==磷化工序作业指导书篇一：磷化作业指导书高温锰系磷化作业指导书1、准备工作1.1设备检查：磷化前对所用磷化设备进行全面检查，检查磷化设备是否完好，若有问题应及时排除。
1.2阅读工艺文件和生产指令：接到任务后，应仔细阅读工艺文件和生产指令，按照工艺流程进行作业按排，并保持工艺文件与生产指令的清洁和完整。
1.3原料准备：按照生产指令的要求，根据磷化产品数量的多少，准备相应的磷化原料，尽可能做到磷化原料不浪费。
1.4穿戴和准备必要的安全防护套和备件，准备磷化作业。
2、作业流程2.1除油根据工件表面油污的附着状况及油污的类型进行充分的除油处理。
以目视水是否能完全润湿工件表面或用干净的卫生纸擦拭来检查油污是否处理干净，确保工件表面无油污。
2.2水洗用清水冲洗除油后产品表面的遗留物。
2.3酸洗因工件表面的氧化物等都会影响工件在磷化时磷化膜的形成和膜的附着能力，所以在工件磷化前必须进行充分的酸洗，以完全露出金属基体颜色为酸洗合格。
同时在酸洗时注意防止过腐蚀和氢脆现象的发生。
2.4水洗工件在酸洗后必须再次进行彻底的水洗，以防止酸洗时挂留在工件表面的酸与二价铁离子带入磷化槽中使磷化液的总酸度和铁离子的上升，进而最终影响工件的磷化效果。
2.5表调将表调剂按千分之三的比例用自来水配制，在常温下将工件放入表调剂溶液中1分钟即可。
2.6磷化2.6.1磷化液的初次配槽。
a、初次配制时注入一定量的自来水于磷化槽内，按照1:8的比例加入西安南湖新材料研究所提供的RH-7G型高温锰系磷化液A剂于槽内并混合均匀。
b、总酸检测1）取10ml槽液于250ml的锥形瓶中，加50ml蒸馏水稀释。
2）再加3-4滴酚酞指示剂，用0.1N NaOH标准溶液滴定，当溶液由无色变为粉红色时所耗标准溶液的毫升数即为总酸点数，并将检测数据记录在编号为DG/JL/ZL-023的《高温锰系磷化液检测记录表》中。
课程设计钢铁磷化班级：XXX姓名：XXX指导老师：XXX日期：XXX目录摘要： (3)一、磷化原理 (3)二、实验仪器和药品 (4)三、磷化工艺 (4)1. 除油 (4)2. 除锈 (5)3. 磷化 (5)4. 磷化后检验 (6)四、实验结论 (6)五、参考文献 (7)钢铁的磷化摘要：磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用于钢铁表面处理。
本文介绍了钢铁磷化的预处理、磷化液配方。
文中介绍的是采用中温磷化液来在钢材表面获得一定膜层，以及之后对膜检验所作的测试。
关键词：中温磷化，磷化膜一、 磷化原理工件（钢铁或铝、锌件）进入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成一层不溶于水的结晶型磷酸盐转化膜的过程，称为磷化。
也就是说，磷化处理是在锰、铁、锌的磷酸二氢盐与磷酸组成的溶液中进行的。
金属的磷酸二氢盐可用通式242)(PO H M 表示。
在磷化过程中发生如下反应：434242)(PO H MHPO PO H M +↓→432434)(3PO H PO M MHPO +→或者以离子反应方程式表示：+-++↓+↓→+H PO M MHPO PO H M 5)(342434422当金属与溶液接触时，在金属/溶液界面液层中+2M 离子浓度增高或+H 离子浓度降低,都将促使以上反应在一定温度下向生成难溶磷酸盐的方向移动。
由于铁在磷酸里溶解，氢离子被中和同时放出氢气：↑+=+++222H Fe H Fe反应生成的不溶于水的磷酸盐在金属表面沉积称为磷酸盐保护膜，因为它们就是在反应处生成的，所以与基体表面结合得很牢固。
从电化学的观点来看，磷化膜的形成可认为是微电池作用的结果。
在微电池的阴极上，发生氢离子的还原反应，有氢气析出：222H e H =+-+在微电池的阳极上，铁被氧化为离子进入溶液，并与-42PO H 发生反应。
由于+2Fe 的数量不断增加，pH 值逐渐升高，促使反应向右进行，最终生成不溶性的正磷酸盐晶核，并逐渐长大。
表面磷化—皂化作业指导书本作业指导书适用于表面处理作业班对紧固件产品进行表面磷化或皂化处理工序的指导。
磷化膜多孔，材料经磷化—皂化后可吸附大量的润滑油而减少磨檫，对原材料改制及半成品勒光、缩杆起到很好的润滑作用，成品表面防腐、耐蚀耐磨性能尤为显著。
一、表面磷化—皂化工艺流程及要点：〈一〉工艺要点：1、磷化：也称磷酸盐处理，是将工件置于中温锌钙系磷化液（本公司所用磷化液）中，在短时间内工件表面形成一层浅灰色至深灰色、难溶于水、细而致密的磷酸盐薄膜—锌磷化膜的过程。
2、皂化：是将已磷化好的工件置于含有16-18碳的饱和脂肪酸皂、减磨极压剂及助剂的拉拔润滑剂皂液中，皂液中的以上成份与工件表面的锌磷化膜反应形成脂肪酸锌膜和皂膜层。
该膜层增加了工件加工变形区的塑性厚度，在模具孔和加工材料间形成润滑膜，可大幅度减小热量，防止金属烧结、熔粘等；由于在拉模和拉件间它能起到减磨介质和塑性作用，从而提高拉拔产品的表面光洁度和加工精度，减少拉拔工具和拉拔模间的磨损并防止损伤。
本品易从工件表面除掉，对产品热处理和退、回火质量无不良影响。
〈二〉工艺流程：1、磷化：工件人工预处理—除油脱脂—水洗—酸洗除锈—水洗—冲洗—磷化—水洗（80℃以上）—干燥—上油（油温150℃以下）2、皂化：工件人工预处理—除油脱脂—水洗—酸洗除锈—水洗—冲洗—磷化—水洗—皂化—干燥二、磷化—皂化作业〈一〉准备工作1、设备检查：作业前对所用作业设备进行全面检查，检查作业设备是否完好，若有问题应及时排除。
2、阅读工艺文件和生产指令：接到任务后，应仔细阅读工艺文件和生产指令，按照工艺流程进行作业按排，并保持工艺文件和生产指令的清洁和完整。
3、原料准备：按照生产指令的要求，根据产品数量的多少，准备相应的化工原料，尽可能做到化工原料不浪费。
4、穿戴和准备必要的安全防护用品和工位器具，准备作业。
〈二〉、磷化作业1、除油：对产品表面有油的产品，必须在除油槽中充分除油。
