磷化处理工艺程序及操作方法

磷化废液处理工艺流程磷化废液是指在金属磷化过程中产生的含磷废液，其中含有大量磷酸盐、酸性物质和重金属离子。

这些废液对环境和人体健康有一定的危害，因此需要进行处理。

下面将介绍一种常用的磷化废液处理工艺流程。

一、废液的收集与中和处理磷化废液首先需要进行收集，避免对环境造成污染。

收集后的废液中含有大量的酸性物质，需要进行中和处理。

常用的中和剂有氢氧化钠、氢氧化钙等。

将中和剂逐渐加入废液中，同时进行搅拌，使废液的酸碱度逐渐中和至中性或碱性。

二、废液的沉淀处理中和后的废液中含有大量的磷酸盐和重金属离子，需要进行沉淀处理。

常用的沉淀剂有石灰、氢氧化钙等。

将沉淀剂逐渐加入废液中，同时进行搅拌，使废液中的磷酸盐和重金属离子与沉淀剂发生反应生成沉淀物。

三、废液的过滤处理沉淀后的废液中仍然含有一定的悬浮物和溶解物，需要进行过滤处理。

常用的过滤器有滤纸、滤布等。

将废液通过过滤器，将悬浮物和溶解物分离出来，得到相对清澈的滤液。

四、废液的浓缩处理经过过滤处理后的滤液中仍然含有一定的磷酸盐和重金属离子，需要进行浓缩处理。

常用的浓缩方法有蒸发浓缩和膜分离浓缩。

蒸发浓缩是将滤液加热，使其中的水分蒸发，从而使磷酸盐和重金属离子浓缩。

膜分离浓缩是利用特殊的膜进行分离，将磷酸盐和重金属离子从滤液中分离出来，得到浓缩液。

五、废液的固化处理经过浓缩处理后得到的浓缩液中含有高浓度的磷酸盐和重金属离子，需要进行固化处理。

常用的固化剂有硫酸镁、石膏等。

将固化剂逐渐加入浓缩液中，使其中的磷酸盐和重金属离子与固化剂发生反应生成固体物质。

六、固体废物的处置固化处理后得到的固体废物需要进行合理的处置。

常见的处理方式有填埋、焚烧和回收利用等。

填埋是将固体废物埋入地下，焚烧是将固体废物进行燃烧处理，回收利用是将固体废物中可回收的物质进行再利用。

七、废液的排放处理经过上述处理后得到的废液中基本上没有有害物质，可以进行排放处理。

排放处理需要符合国家相关的环境保护法规和标准，确保排放的废液不对环境造成污染。

磷化处理工艺程序及操作方法磷化处理是一种常用的金属表面处理工艺，可以提高金属材料的耐腐蚀性和耐磨性。

以下是磷化处理的工艺程序及操作方法：1.准备工作：(1)清洗金属材料：首先将金属材料进行清洗，去除表面的油污、灰尘等杂质，可以使用有机溶剂或碱性清洗剂进行清洗。

(2)酸洗：将金属材料放入酸洗槽中，使用酸性溶液去除金属表面的氧化层，常用的酸洗液有硫酸、盐酸等。

2.磷化处理工艺程序：(1)涂磷处理：将经过清洗和酸洗的金属材料放入磷化槽中，磷化槽中的磷化溶液由磷酸、氢氟酸和缓冲剂等组成。

磷化溶液中的磷酸能与金属表面发生反应，生成一层薄而均匀的磷化膜。

磷化膜可以提高金属材料的耐腐蚀性和耐磨性。

(2)温度控制：磷化处理中，磷化槽中的温度对磷化效果有较大影响。

通常情况下，控制磷化槽中的温度在40-60℃之间，可以获得较好的磷化效果。

(3)时间控制：磷化时间是影响磷化膜厚度的重要因素。

通常情况下，磷化时间为5-15分钟，可以根据具体要求进行调整。

3.磷化处理操作方法：(1)涂磷：将金属材料均匀地涂覆磷化溶液，涂覆完毕后放入磷化槽中进行磷化处理。

(2)温度控制：调节磷化槽中的加热设备控制温度在40-60℃之间。

(3)时间控制：根据具体要求，控制磷化时间在5-15分钟之间。

(4)清洗：磷化处理完毕后，将金属材料从磷化槽中取出，使用清水进行冲洗，去除残留的磷化溶液和杂质。

(5)干燥：将清洗干净的金属材料放置在通风干燥的地方，等待其自然晾干。

4.注意事项：(1)操作安全：在进行磷化处理时，应佩戴个人防护装备，如手套、护目镜等，以保护自己的安全。

(2)剂量控制：在磷化溶液的配置中，应根据具体要求精确计量，以确保磷化效果的一致性。

(3)注意通风：磷化处理过程中会产生一定数量的有害气体，应选择通风条件良好的场所进行操作，以确保作业人员的健康安全。

(4)储存注意：磷化溶液应储存在阴凉、干燥的地方，并防止日晒和雨淋，避免阳光直射引起溶液质量变化。

宜昌昌耀变压器有限公司磷化处理工艺规范文件前处理的工件既有氧化皮和锈蚀较严重的热轧件，又有油膜保护的冷轧薄板件，根据车间的场地、配套设备等具体条件，拟采用如下的前处理工艺。

工艺流程：除油除锈——流动水洗——冲洗——表面调整——磷化——冲洗——表调水洗——干燥。

工件装篮时，尽量使工件不重叠；装挂形状复杂的工件时尽量保证工件在酸洗时不要形成气囊，酸液易排空。

工艺规范：一、除油除锈槽液组成（以1m3为例）：工业盐酸：450公斤Phodull8812除油除锈添加剂：50公斤水：余量控制参数：游离酸度：450点~650点处理温度：室温处理时间：30分钟左右（油、锈除尽为原则）槽液配制：先在槽内盛1/3体积水，先加入计算量的Phodull-8808除锈添加剂，再慢慢加入计算量的工业盐酸，最后加水至工作液面，检测游离酸度即可投入使用。

槽液管理：定期测量游离酸度，当除锈能力下降时必须补加盐酸，在每立方槽液中补加1kg盐酸游离酸度上升1.0点，同时少量补加Phodull8808除锈添加剂（按每处理1000m2工件补加6kg）。

当每m3槽液处理量达2~3万m2后，或槽液中铁含量（Fe2+、Fe3+）超过60克/升时，除锈速度很慢，应更换槽液。

操作要点：1、除油除锈时应经常上下吊动，使工件除油除锈均匀；2、处理完后，应将工件让酸液基本沥干后，然后进入水洗槽；3、经常打捞液面油污、槽底沉淀物。

质量标准：目测：经酸洗后的工件表面不得有锈蚀物、氧化皮、油污等杂质。

二、流动水洗采用流动水清洗，水洗时间约30秒。

保证工件得到充分清洗。

操作要点：水洗时，应上下吊动工件，使工件水洗彻底。

建议该槽每周换水一次。

三、冲洗冲洗时间：约1分钟。

操作要点：迅速将工件彻底冲洗并尽快进入表调槽，以免工件再次生锈。

质量标准：1、除水洗后工件下端滴水部位以外的任何部位用广泛试纸测定，只允许呈微酸性，PH值为4~6。

2、水冲洗后的工种，应有一层连续均匀的水膜，20秒钟水膜不破裂。

磷化处理工艺操作规程磷化处理是一种常温下的表面处理工艺，可以用于金属材料的防腐、增加耐磨性和润滑性等方面。

下面是一份磷化处理(常温)工艺操作规程，详细描述了该工艺的操作步骤和注意事项。

一、工艺介绍磷化处理是通过化学反应将金属表面形成一层磷化物层，从而改变金属表面的性质。

磷化处理可以增加金属材料的耐腐蚀能力，增加机械强度，增加润滑性，延长使用寿命等。

二、工艺设备和材料准备1.磷酸：将适量的磷酸溶解在适量的水中，配制成10%的磷酸溶液。

2.清洗槽：用于清洗金属材料的槽体，可选用聚乙烯或聚丙烯等材料制作。

3.黑色磷化剂：将适量的草酸铵和一氧化亚铁混合制成的磷化剂。

三、工艺操作步骤1.清洗：将金属材料放入清洗槽中，用清水将金属材料表面的油污和尘土洗净。

2.酸洗：将金属材料放入装有10%磷酸溶液的清洗槽中，在搅拌的同时，将金属材料表面的氧化皮和杂质酸洗掉。

酸洗时间一般为10-15分钟。

3.冲洗：将金属材料从磷酸溶液中取出，用清水冲洗干净，确保金属材料表面没有酸液残留。

4.磷化：将清洗干净的金属材料放入装有黑色磷化剂的磷化槽中，保持常温静置，时间根据材料的具体情况决定，一般为30-60分钟。

5.冲洗：将磷化完成的金属材料从磷化槽中取出，用清水冲洗干净，除去表面的磷化剂残留。

6.干燥：将冲洗干净的金属材料放入通风良好的地方，自然晾干。

四、注意事项1.操作时需佩戴防护手套和眼镜，以免酸液对皮肤和眼睛造成伤害。

2.操作过程中需注意防止酸液溅到周围环境或其他设备上，以免造成腐蚀。

3.磷化剂需按照一定比例混合制备，不得随意更改配方。

4.操作环境应通风良好，避免吸入磷化剂气体。

5.操作完成后，应及时清洁工作台和设备，避免磷化剂的残留。

五、工艺效果评估1.观察磷化处理后的金属材料表面是否呈现均匀的黑色。

2.通过化学测试，检测金属材料表面的磷化层厚度是否符合要求。

3.对磷化处理后的金属材料进行腐蚀试验，评估其耐腐蚀性能。

4.对磷化处理后的金属材料进行涂层附着力测试，评估其润滑性和耐磨性。

磷化处理工艺流程|表面处理黑色磷化工艺磷化处理工艺流程磷化（phosphorization）是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。

磷化的目的主要是：1）给基体金属提供保护，在一定程度上防止金属被腐蚀；2）用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；3）在金属冷加工工艺中起减摩润滑使用。

施工方法（1）浸渍磷化适用于高、中、低温磷化特点：设备简单，仅需加热槽和相应加热设备，最好用不锈钢或橡胶衬里的槽子，不锈钢加热管道应放在槽两侧。

（2）喷淋磷化适用于中、低温磷化工艺，可处理大面积工件，如汽车、冰箱、洗衣机壳体。

特点：处理时间短，成膜反应速度快，生产效率高，且这种方法获得的磷化膜结晶致密、均匀、膜薄、耐蚀性好。

（3）刷涂磷化上述两种方法无法实施时，采用本法，在常温下操作，易涂刷，可除锈蚀，磷化后工件自然干燥，防锈性能好，但磷化效果不如前两种。

磷化处理工艺流程除油→水洗→水洗→表调→磷化处理→水洗→水洗→烘干→涂装磷化处理工艺是整个前处理工艺相当为重要的一个环节，其反应机理复杂且影响因素较多，因此磷化处理工艺槽液相对于其它槽液的生产过程控制要复杂得多。

（1）酸比(总酸度与游离酸度的比值)提高酸比可加快磷化处理工艺反应速度，使磷化处理工艺膜薄而细致，但酸比过高会使膜层过薄，易引起磷化处理工艺工件挂灰；酸比过低，磷化处理工艺反应速度缓慢，磷化处理工艺晶体粗大多孔，耐蚀性低，磷化处理工艺工件易生黄锈。

一般来说磷化处理工艺yao液体系或配方不同其酸比大小要求也不同。

（2）温度槽液温度适当提高，成膜速度加快，但温度过高，会影响酸比的变化，进而影响槽液的稳定性，同时膜层晶核粗大，槽液出渣量增大。

（3）沉渣量随着磷化处理工艺反应的不断进行，槽液内的沉渣量会逐渐增多，过量的沉渣会影响工件表面的界面反应，导致磷化处理工艺膜发花、挂灰严重，甚至不成膜，因此槽液必须根据处理的工件量和使用时间适时进行倒槽，进行清渣除淤。

磷化处理工艺流程磷化处理工艺流程是一种常用的表面处理方法，用于提高金属材料的耐蚀性和涂层附着力。

下面我将介绍一种常见的磷化处理工艺流程。

磷化处理工艺流程主要包括以下几个步骤：清洗、酸洗、磷化、中和、水洗和干燥。

首先是清洗步骤。

清洗是为了去除金属材料表面的油污、尘埃和其他杂质。

通常使用碱性清洗液进行清洗，可以使用碱性溶液或者碱性洗涤剂。

清洗时间一般为10-15分钟，温度一般控制在40-60摄氏度。

然后是酸洗步骤。

酸洗是为了去除金属材料表面的氧化层和铁皮。

通常使用酸性溶液进行酸洗，常用的酸有盐酸、硝酸和硫酸。

酸洗时间一般为5-10分钟，温度一般控制在40-60摄氏度。

接下来是磷化步骤。

磷化是将金属表面形成一层磷化膜，提高金属材料表面的耐蚀性和涂层附着力。

磷化一般使用磷酸盐类溶液进行，常用的磷酸盐有锌磷化、铁磷化和锰磷化等。

磷化时间一般为10-15分钟，温度一般控制在40-60摄氏度。

然后是中和步骤。

磷化完成后，需要将金属材料表面残留的酸性物质进行中和。

中和一般使用碱性溶液进行，常用的碱性物质有氢氧化钠和氢氧化钾。

中和时间一般为5-10分钟，温度一般控制在40-60摄氏度。

接下来是水洗步骤。

水洗是为了将金属材料表面的杂质和化学药剂彻底清除。

水洗一般使用自来水或者去离子水进行，水洗时间一般为5-10分钟。

最后是干燥步骤。

干燥是为了将金属材料表面的水分蒸发掉，防止水分残留导致金属材料再次氧化。

干燥可以通过自然干燥或者加热烘干进行，干燥时间一般为10-15分钟。

以上就是一种常见的磷化处理工艺流程。

通过这个工艺流程可以有效地提高金属材料的耐蚀性和涂层附着力，使其更加适合各种应用领域。

磷化处理工艺流程的具体参数可以根据实际情况进行调整，以获得最佳的处理效果。

磷化处理工表面处理作业安全技术操作规程磷化处理工作是一项涉及化学品和高温的工作,如果不遵守操作规程的话,就可能会发生事故,造成安全事故和环境污染。

因此,为了确保作业安全,必须严格遵守以下操作规程。

一、工艺流程1.准备工作(1) 检查设备,确保设备完好无损,并根据实际情况上好安全防护设施。

(2) 准备好所需的化学品和工具,确保化学品的规格、名称、容器和标签正确无误。

(3) 了解作业区域的消防器材位置。

2.表面处理(1) 将被处理零件与固定杆固定好,浸泡在磷酸盐水中。

(2) 调节温度和浓度,控制时间。

浸泡时间一般为5-10分钟。

(3) 将处理后的零件用水冲洗干净,并置于烘炉中烘干。

二、安全措施1.工艺安全(1) 作业前必须穿戴好防护装备,包括防护服、手套、眼镜、口罩等。

(2) 磷酸盐水与皮肤接触会造成化学烫伤,因此必须防止化学品直接接触皮肤。

(3) 根据化学品人体接触量的规定,必须控制磷酸盐水的使用量,防止工人吸入过多的有害物质。

2.设备安全(1) 磷酸盐水加热器必须有可靠的超温保护装置,并保证通风良好。

(2) 常用的输送和储存磷酸盐水的货运容器是玻璃瓶、塑料瓶,必须防止瓶子的碰撞和摔落。

(3) 必须检查磷化处理工作台的接线情况,确保设备安全可靠。

如果发现损坏或安全隐患,应立即修复或更换设备并更换。

3.作业环境安全(1) 工作台应保持干燥,防止水溅到电器设备并引起短路和触电。

(2) 作业区域必须保持通风,防止有害气体积累和引发火灾和爆炸事故。

(3) 工人必须经过专业培训,掌握实践经验,并遵循操作规程和安全规定进行作业。

必须避免操作不当,避免发生危险事件。

三、应急处理(1) 发生人员中毒、化学烧伤或其他安全事故时,应立即停止作业,保护好现场并给予及时急救。

(2) 在发生火灾或爆炸事故时,应立即使用消防器材,控制火势,保护好自己和周围人员的安全。

(3) 当发生泄漏事故时,应立即停止作业,采取必要的安全措施,及时清理现场并妥善处置有害废物。

磷化处理工艺流程磷化常见问题及处理方法磷化处理磷化处理是一种化学反应，在表面形成一层膜（磷化膜）的一种表面处理工艺。

磷化处理工艺主要用在金属表面，目的也是为金属表面提供一层保护膜，让金属与空气隔绝，防止其被腐蚀；还会用于一些产品涂漆之前的打底，有了这层磷化膜能够提高漆层的附着力和防腐蚀能力，提高装饰性让金属表面看起来更漂亮，并且还能够在部分金属冷加工过程中起到润滑的作用。

经过磷化处理后能让工件在很长时间内不会氧化生锈，所以磷化处理的应用非常广泛,也是常用的一种金属表面处理工艺,在汽车,船舶，机械制造等行业中应用越来越多。

但磷化处理也有着溶液沉渣多，表面粗糙，磷化温度较高，时间长以及成本较高的缺点。

磷化的发展历史其实磷化处理工艺发展至今已经有很长时间了，它应该是现代金属表面处理中，发明时间较早的一种，其发展也经过了不同的时期。

在1869年的英国，有人就发现了磷化膜可以用在金属表面，能有效的保护金属长时间不被腐蚀，并且当时还将其申请了专利，这也为磷化处理的技术和发展奠定了基础。

从20世纪初开始，磷化处理开始用在工业产品中，这也促进了磷化工艺的发展和进步，从此磷化处理得到了快速的发展和进入实际应用时期。

到了现代，为了适应各种需求，磷化处理工艺也在不断的改进，主要是向着低温，低渣，环保无毒的方向发展。

磷化的分类及应用通常情况下，一种表面处理后都是呈现出一种颜色，但是磷化处理可以根据实际需求，通过使用不同的磷化剂就会呈现不同的颜色，这也就是我们经常会看到磷化处理有灰色，彩色或者是黑色。

铁系磷化磷化后表面会呈现出彩虹色以及蓝色，所以又被称为彩磷，磷化液主要以铝酸盐为原料，会在钢铁材料表面形成彩虹色的磷化膜，也主要是用于涂装底层，以达到工件的防腐蚀能力和提高表面涂层的结合力。

锌系磷化颜色呈灰色，所以被称为灰膜磷化，主要使用的磷化液由磷酸，氟化钠以及乳化剂等组成，会在工件表面形成灰色的磷化膜，它主要也是为涂装底层，与后道的喷塑，喷漆或者电泳等工序进行结合。

磷化处理工艺磷化处理是一种金属表面处理技术，广泛应用于钢铁、铝、镁等金属的防腐和装饰。

本文将详细介绍磷化处理工艺的原理、流程和影响因素。

一、磷化处理原理磷化处理是指在金属表面形成一层磷酸盐薄膜的过程。

该薄膜主要由金属磷酸盐组成，具有较高的耐腐蚀性和装饰性。

磷化处理过程中，金属表面与磷化液中的磷酸、氧化剂等发生化学反应，生成一层致密的磷酸盐薄膜。

二、磷化处理流程1.预处理：去除金属表面的油污、锈蚀等杂质，以提高磷化的效果。

2.酸洗：用酸洗液清洗金属表面，去除氧化层和锈蚀，为磷化处理做准备。

3.磷化：将金属表面浸泡在磷化液中，形成一层磷酸盐薄膜。

4.清洗：用清水冲洗金属表面，去除残留的磷化液和杂质。

5.干燥：将金属表面烘干，以防止生锈和影响后续加工。

三、磷化处理影响因素1.金属材质：不同材质的金属对磷化的反应不同，如钢铁、铝、镁等金属的磷化处理效果存在差异。

2.磷化液成分：磷化液的成分对磷化效果有重要影响，包括磷酸、氧化剂、促进剂等成分的选择和配比。

3.处理温度和时间：处理温度和时间对磷化效果也有重要影响，温度过高或过低、时间过长或过短都可能影响磷化效果。

4.表面预处理：金属表面的预处理对磷化效果也有很大影响，如油污、锈蚀等杂质的去除程度直接影响磷化效果。

5.环境湿度：环境湿度对磷化效果也有一定影响，湿度过高可能导致磷化膜质量下降。

四、磷化处理的应用1.防腐：磷化膜具有较高的耐腐蚀性，可用于钢铁、铝、镁等金属的防腐处理。

例如，在建筑、船舶、汽车等领域，磷化处理被广泛应用于金属结构的防腐保护。

2.装饰：磷化膜具有较好的装饰性，可用于金属表面的美化处理。

例如，在电子产品、家具等领域，磷化处理被广泛应用于产品的外观装饰。

3.耐磨：磷化膜还具有较好的耐磨性，可用于提高金属表面的耐磨性能。

例如，在机械零件、工具等领域，磷化处理被广泛应用于提高产品的耐磨性能。

4.粘合：磷化膜还可以作为粘合剂使用，将不同金属材料粘合在一起。

磷化处理工艺流程| 磷化的影响因素及用途磷化是什么意思？磷化（phosphorization）是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。

磷化的目的主要是给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。

磷化处理工艺应用于工业已有90多年的历史，大致可以分为三个时期：奠定磷化技术基础时期、磷化技术迅速发展时期和广泛应用时期。

磷化处理工艺流程：预脱脂→脱脂→除锈→水洗→（表调）→磷化→水洗→磷化后处理（如电泳或粉末涂装）。

磷化的影响因素：1、温度温度愈高，磷化层愈厚，结晶愈粗大。

温度愈低，磷化层愈薄，结晶愈细。

但温度不宜过高，否则Fe2+易被氧化成Fe3+，加大沉淀物量，溶液不稳定。

2、游离酸度游离酸度指游离的磷酸。

其作用是促使铁的溶解，已形成较多的晶核，使膜结晶致密。

游离酸度过高，则与铁作用加快，会大量析出氢，令界面层磷酸盐不易饱和，导致晶核形成困难，膜层结构疏松，多孔，耐蚀性下降，令磷化时间延长。

游离酸度过低，磷化膜变薄，甚至无膜。

3、总酸度总酸度指磷酸盐、硝酸盐和酸的总和。

总酸度一般以控制在规定范围上限为好，有利于加速磷化反应，使膜层晶粒细，磷化过程中，总酸度不断下降，反映缓慢。

总酸度过高，膜层变薄，可加水稀释。

总酸度过低，膜层疏松粗糙。

4、PH值锰系磷化液一般控制在2-3之间，当PH﹥3时，工件表面易生成粉末。

当PH‹1.5时难以成膜。

铁系一般控制在3-5.5之间。

5、溶液中离子浓度①溶液中Fe2+极易氧化成Fe3+，导致不易成膜。

但溶液中Fe2+浓度不能过高，否则，形成的膜晶粒粗大，膜表面有白色浮灰，耐蚀性及耐热性下降。

②Zn2+的影响，当Zn2+浓度过高，磷化膜晶粒粗大，脆性增大，表面呈白色浮灰；当Zn2+浓度过低，膜层疏松变暗。

磷化用途：（1）耐蚀防护用磷化膜①防护用磷化膜用于钢铁件耐蚀防护处理。

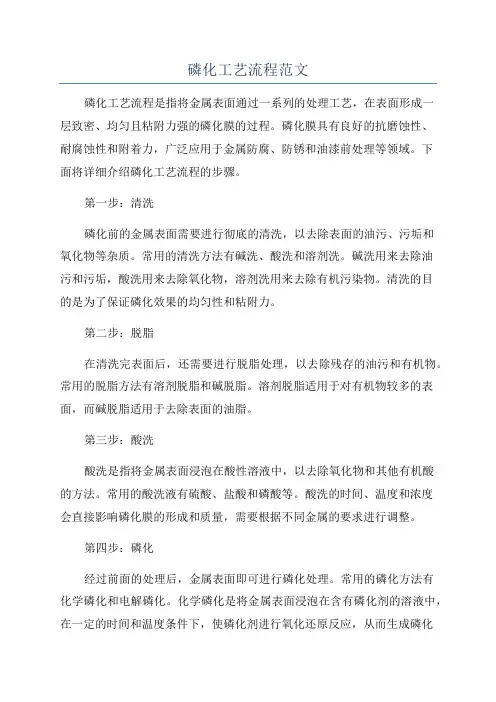

磷化工艺流程范文磷化工艺流程是指将金属表面通过一系列的处理工艺，在表面形成一层致密、均匀且粘附力强的磷化膜的过程。

磷化膜具有良好的抗磨蚀性、耐腐蚀性和附着力，广泛应用于金属防腐、防锈和油漆前处理等领域。

下面将详细介绍磷化工艺流程的步骤。

第一步：清洗磷化前的金属表面需要进行彻底的清洗，以去除表面的油污、污垢和氧化物等杂质。

常用的清洗方法有碱洗、酸洗和溶剂洗。

碱洗用来去除油污和污垢，酸洗用来去除氧化物，溶剂洗用来去除有机污染物。

清洗的目的是为了保证磷化效果的均匀性和粘附力。

第二步：脱脂在清洗完表面后，还需要进行脱脂处理，以去除残存的油污和有机物。

常用的脱脂方法有溶剂脱脂和碱脱脂。

溶剂脱脂适用于对有机物较多的表面，而碱脱脂适用于去除表面的油脂。

第三步：酸洗酸洗是指将金属表面浸泡在酸性溶液中，以去除氧化物和其他有机酸的方法。

常用的酸洗液有硫酸、盐酸和磷酸等。

酸洗的时间、温度和浓度会直接影响磷化膜的形成和质量，需要根据不同金属的要求进行调整。

第四步：磷化经过前面的处理后，金属表面即可进行磷化处理。

常用的磷化方法有化学磷化和电解磷化。

化学磷化是将金属表面浸泡在含有磷化剂的溶液中，在一定的时间和温度条件下，使磷化剂进行氧化还原反应，从而生成磷化膜。

电解磷化是在电解液中施加电流，使金属表面发生离子交换反应，从而实现磷化。

磷化的时间和温度也需要按照具体情况进行调整。

第五步：中和磷化后的金属表面会残留一些未反应的磷化剂和酸性成分，需要通过中和的方式将其中和。

中和剂一般为碱性物质，常用的有氢氧化钠或氢氧化钙等。

中和的目的是使金属表面达到中性或微碱性的状态，并去除残留的有害物质。

第六步：清洗中和后的金属表面需要再次进行清洗，以去除残留的中和剂和其他杂质。

清洗的方法和前面的清洗步骤相同。

第七步：干燥最后一步是将磷化后的金属表面进行干燥处理。

常用的干燥方法有自然干燥和烘干。

自然干燥是将金属表面置于通风的地方，让其自然蒸发水分。

磷化废水处理工艺流程详细介绍磷化废水是一种工业废水，主要含有磷化物以及其他有机和无机杂质。

磷化废水的处理工艺流程需要综合考虑去除磷化物、有机物和无机杂质的效果，以及经济成本和环境影响等因素。

下面是磷化废水处理的详细介绍，分为预处理、主处理和后处理三个部分。

一、预处理：1.调节pH：磷化废水常常为弱酸性或弱碱性，需要通过调节pH值将其调节到中性。

通常使用氢氧化钠或硫酸等碱性或酸性物质进行调节。

2.沉淀：磷化废水中的磷化物常以固体形式存在，通过添加聚合铝氯化物、聚合氯化铁等沉淀剂，将磷化物转化成沉淀物，采用沉淀池进行沉淀。

3.絮凝：由于磷化废水中存在有机物和无机杂质，需要添加絮凝剂如聚丙烯酰胺等，将悬浮物絮凝成较大颗粒的絮凝物，便于后续处理。

4.其他预处理：根据磷化废水的具体情况，可能需要进行其他预处理，如调节氧化还原电位、加药抑制菌群生长等。

二、主处理：1.生物处理：磷化废水中的有机物可以通过生物处理降解，主要包括好氧生物处理和厌氧生物处理。

好氧生物处理使用好氧菌群降解有机物，产生二氧化碳和水；厌氧生物处理可在无氧条件下使用厌氧菌群进行降解，产生沼气和水。

生物处理需要有适宜的环境条件和运行控制措施。

2.活性炭吸附：磷化废水中的有机物和部分无机杂质可通过活性炭吸附进行去除。

活性炭具有比表面积大、孔径分布广的特点，可以有效吸附有机物和一些无机离子。

3.膜技术：膜技术包括超滤、反渗透等，可用于去除溶解性有机物和无机杂质。

超滤能够截留分子量较大的有机物，反渗透则可以去除溶解在水中的有机物和无机杂质。

三、后处理：1.消毒：处理后的水需要进行消毒，以杀灭残留的微生物。

常见的消毒方法有氯气消毒、次氯酸钠消毒、臭氧消毒等。

2.水质调节：经过上述处理过程，磷化废水的水质通常能够满足排放标准，但可能需要对水质进行调节，以确保满足最终排放要求。

如调节pH值、添加蓝石、添加消色剂等。

以上是磷化废水处理的主要工艺流程。

根据具体情况，处理过程中可能会结合多种技术和方法，以达到最佳的处理效果。

磷化处理工艺流程磷化处理是一种常见的金属表面处理工艺，通过在金属表面形成一层磷化膜来改善金属的表面性能。

磷化处理工艺流程主要包括前处理、磷化处理和后处理三个步骤。

首先是前处理。

在进行磷化处理之前，需要对金属表面进行清洗和脱脂处理，以去除表面的油污和杂质，保证磷化处理的效果。

清洗和脱脂处理可以采用碱性清洗剂和有机溶剂，也可以采用超声波清洗设备进行清洗，确保金属表面的清洁度和光洁度。

接下来是磷化处理。

磷化处理是将金属置于含有磷酸盐的酸性磷化液中进行处理，使金属表面生成一层磷化膜。

磷化液的成分通常包括磷酸盐、酸类和添加剂等。

在磷化处理过程中，磷酸盐会与金属表面发生化学反应，生成磷化膜，从而提高金属的耐腐蚀性能和润滑性能。

磷化处理的时间和温度会影响磷化膜的厚度和性能，需要根据具体情况进行调节。

最后是后处理。

磷化处理后，需要对金属进行中和、清洗和涂油等后处理工序。

中和是将金属从磷化液中取出后，放入碱性溶液中进行中和处理，以中和残留在金属表面的酸性物质。

清洗是利用清洗液对金属表面进行清洗，去除残留的磷化液和杂质。

涂油是在金属表面形成一层保护性的润滑膜，提高金属的耐磨性和耐腐蚀性。

总的来说，磷化处理工艺流程包括前处理、磷化处理和后处理三个步骤，通过这些步骤可以使金属表面形成一层磷化膜，提高金属的表面性能和使用寿命。

在进行磷化处理时，需要严格控制处理参数，确保磷化膜的质量和性能。

同时，还需要注意环保和安全，合理处理废液和废气，保护环境和人身安全。

希望本文能够对磷化处理工艺有所帮助，谢谢阅读！。

标准件磷化处理工艺流程：
除油→水洗→除锈→水洗→表调→磷化→水洗→水洗→烘干（或直接电泳）→喷涂→后处理。

①前处理的除油、除锈要彻底。

②表调剂的配制为2-4g/l，ph值9-10，溶液呈乳白混浊态。

可按每天添加10%表调剂进行调整，也可按具体情况操作，如表调液或透明状则视为失效。

工件表调后，可直接进入到磷化槽中磷化处理。

③磷化膜均匀、致密，灰色膜或灰色带浅金黄彩色膜。

处理的时间可随温度的升高而缩短，以达到工件磷化要求为准。

④阴极电泳时，磷化后经水洗，再用去离子水清洗后，直接进入电泳槽；
⑤当工件需进行喷粉或喷漆时，磷化、清洗后，需烘干后，再进行后续工序。

磷化工艺及注意事项磷化工艺是一种将磷元素与金属基底反应形成金属磷化合物的表面处理方法。

磷化工艺常用于提高金属材料的抗腐蚀性、硬度和润滑性，同时还可以改善金属的粘接性和涂装性能。

磷化工艺主要有化学磷化和热磷化两种方式。

化学磷化是通过在含磷酸盐溶液中浸泡金属材料，在化学反应的作用下产生金属磷化合物的一种表面处理方法。

其具体步骤如下：1. 除油脂：首先要将金属材料进行去油处理，以保证金属表面清洁。

2. 酸洗：将金属材料在酸性溶液中进行酸洗，去除表面氧化层和其他杂质。

3. 磷化：将酸洗后的金属材料浸泡在含磷酸盐溶液中，在一定的温度和时间条件下进行磷化反应。

磷化反应中，磷酸盐溶液中的磷酸根离子与金属表面发生化学反应生成金属磷化合物。

4. 中和：磷化后的金属材料需要经过中和处理，以去除残留的酸性物质。

5. 水洗：将中和后的金属材料进行水洗，去除中和剂残留。

6. 去漂白：一些情况下需要进行漂白处理，以提高金属表面的亮度。

热磷化是通过将金属材料加热至一定温度，与磷源反应生成金属磷化物的一种表面处理方法。

具体步骤如下：1. 除油脂：同样需要将金属材料进行去油处理。

2. 酸洗：将金属材料在酸性溶液中进行酸洗，去除表面氧化层和其他杂质。

3. 热磷化：将酸洗后的金属材料放入磷化炉中，在一定温度和时间条件下进行磷化反应。

磷化反应中，金属表面与流动的磷源气体反应生成金属磷化物。

4. 水洗：将热磷化后的金属材料进行水洗，去除残留的磷酸盐。

5. 去漂白：一些情况下需要进行漂白处理。

磷化工艺虽然可以提高金属材料的性能，但使用时也需注意以下事项：1. 温度和时间控制：磷化反应中的温度和时间会影响磷化层的质量和厚度，需要根据具体材料和要求进行合理的控制。

2. 酸洗控制：酸洗过程中的酸性溶液浓度、温度和时间等参数需要控制良好，以保证金属表面的干净和光洁。

3. 中和和水洗：磷化后的金属材料需要进行中和和水洗过程，以去除残留的酸性物质和盐类。

磷化处理工艺流程磷化处理是一种常见的金属表面处理方法，可以提高材料的耐腐蚀性能和润滑性能，广泛应用于汽车制造、机械加工、电子制造等领域。

下面将介绍磷化处理的工艺流程。

1.预处理预处理是为了保证金属表面的干净和平整。

首先，需要将脏污、油脂、氧化皮等杂质彻底清除。

常用的清洗方法包括水洗、碱洗和酸洗。

其中，水洗可以去除表面的灰尘和污垢；碱洗可以去除表面的油脂和污渍；酸洗可以去除表面的氧化皮和锈蚀。

清洗后，需要用清水冲洗表面，以确保废液彻底被去除。

2.磷化处理磷化处理是磷酸溶液与金属表面反应，生成磷化物膜。

磷化物膜可以提高金属表面的耐腐蚀性能和润滑性能。

通常，磷化处理可分为化学磷化和电化学磷化两种方法。

（1）化学磷化化学磷化是将金属制件浸泡在含有磷酸盐和助剂的酸性溶液中，通过物理和化学反应生成磷化物膜。

化学磷化的工艺流程包括浸泡、催化、磷化和中和几个步骤。

首先，金属制件被浸入磷酸盐溶液中，使其与金属表面产生化学反应，生成磷化物膜。

然后，使用铜催化剂加快反应速度，提高磷化膜的均匀性和致密性。

磷化时间和温度根据材料的不同进行调整，一般为数十分钟到数小时。

最后，通过中和处理将制件从磷酸溶液中取出，以减少酸性残留。

（2）电化学磷化电化学磷化是通过外加电压的作用，将金属制件浸泡在含有磷酸盐和助剂的电解液中，通过电化学反应生成磷化物膜。

电化学磷化的工艺流程包括预处理、电化学磷化和中和。

预处理与化学磷化中的预处理相似，即清洗和除油。

然后，金属制件被浸入电解液中，作为阳极连接到电源上，电解液中的磷酸盐和助剂通过电解反应在金属表面生成磷化物膜。

磷化电流密度、时间和温度根据材料的不同进行调整。

最后，通过中和处理将制件从电解液中取出，以减少酸性残留。

3.后处理后处理是为了进一步提高磷化膜的性能，防止其脱落和生锈。

后处理工艺包括清洗和封闭两个步骤。

清洗的目的是去除磷化过程中残留的酸性物质。

封闭是在磷化膜上涂覆一层封闭剂，增强膜的致密性和耐腐蚀性。
