放射科常用X线投照技术

现代X线投照技术学-14208137
现代X线投照技术学（Modern X-ray Imaging Techniques）是一门关于X射线成像技术的学科。

X射线成像是一种医学影像技术，通过投射X射线束到人体或物体，利用不同组织对X射线的不同吸收特性，来获得不同组织的影像信息。

现代X线投照技术学涵盖了X射线的物理性质、X射线的产生与检测、X射线的投射与成像技术、辐射防护等方面的知识。

现代X线投照技术学的学习内容包括以下几个方面：
1. X射线的物理性质：学习X射线的产生原理、X射线的能量谱、X射线的衰减规律等相关知识，了解X射线的基本性质。

2. X射线的产生与检测：学习X射线的产生装置，如X射线发生器和X射线管，了解X射线的产生过程和X射线的检测设备，如X射线探测器。

3. X射线的投射与成像技术：学习X射线成像的原理和技术，如透视法、层析法、数字化X射线成像等，了解不同的成像方法和设备。

4. 辐射防护：学习X射线的辐射防护知识，掌握正确的辐射防护方法和措施，保护自己和患者的安全。

5. 医学应用：学习X射线在医学诊断中的应用，如X射线摄影、CT扫描、血管造影等，了解不同的医学应用领域和技术。

通过学习现代X线投照技术学，可以了解X射线成像技术的原理和应用，掌握X射线成像设备的操作方法和辐射防护知识，为从事医学影像相关工作的人员提供必要的知识和技能。

5. 轴方向 X 线束（中心线）与被检者的组织、 器官长轴平行或近似平行的摄影方向称 为轴方向。
精品课件
13
二、 摄影步骤
1、X线摄影机性能了解
在投照前，必须彻底了解机器的性能及其 使用方法；并应充分熟悉机器的最高使用限 度及其规格表（包括最高千伏、毫安和最长 时间的相互关系），以免超过机器的最高使 用量而致损坏。
人体直立，两眼向前方平视，两下肢并 拢，足尖向前，两上肢下垂至躯干两侧， 掌心向前。（在摄影工作和阅拍片时，无 论被检者处于何种体位，都依标准姿势作 为定位的依据。）
精品课件
2
（二）解剖学的基准线
1 . 垂直线 与人体水平线垂直的线。 2 . 水平线 人体直立下，与地面平行的线。 3 . 正中线 将人体左右等分的线。 4 . 矢状线 与水平线相交，与正中线平行的线。 5 . 前额线 于矢状线垂直相交，将人体前后分
8
（4）左后斜位：被检者身体左侧
后倾斜，背侧朝向板面或台 面；右侧远离板面或台面， 使冠状面与台面形成一定角 度。
『如：腰椎双斜位摄影体位，采用左右斜位。』
精品课件
9
7. 屈、伸位：四肢关节沿冠状轴活动，形成
关节的骨与骨之间的角度减小 和两骨相互接近时体位为屈曲 位; 相反关节的角度增大，使 关节组成骨远离或平直，为伸 直位。
精品课件
6
⑵ 左前斜位 ：被检者身体左侧朝
前倾斜紧贴板面或台面。右侧 远离板面或台面，冠状面与板 面或台面倾°斜一定角度。如： 胸部第二斜位，倾斜60°观察 心脏影像。
精品课件
7
（3）右后斜位：被检者身体右侧
后倾斜，背侧朝向板面或台 面；左侧远离板面或台面， 使冠状面与台面形成一定角 度。
精品课件

目录放射科技术操作规范.......................................................... - 2 -第—节 X线摄影技术操作规程................................................. - 2 -一、上肢X线摄影............................................................ - 2 -二、下肢X线摄影............................................................ - 4 -三、颅骨X线摄影............................................................ - 8 -四、颞骨部X线摄影......................................................... - 11 -五、鼻旁窦x线摄影......................................................... - 14 -六、胸部X线摄影........................................................... - 16 -七、脊柱X线摄影........................................................... - 21 -八、骨盆X线摄影........................................................... - 27 -第二节造影检查操作规程................................................... - 31 -一、支气管造影检查......................................................... - 31 -二、下肢静脉造影检查操作规程............................................... - 32 -三、胆道造影检查操作规程................................................... - 32 -四、逆行胆道造影操作规程................................................... - 34 -五、静脉肾盂造影检查操作规程............................................... - 34 -六、静脉滴注尿路造影检查操作规程........................................... - 35 -七、大剂量静脉尿路造影..................................................... - 36 -八、泌尿系统逆行造影检查操作规程........................................... - 37 -九、逆行输尿管肾盂造影..................................................... - 37 -十、肾穿刺尿路造影......................................................... - 38 -十一、膀胱造影............................................................. - 39 -十二、尿道造影............................................................. - 40 -十三、食管造影检查操作规程................................................. - 40 -十四、胃肠双对比造影操作规程............................................... - 41 -十五、钡灌肠造影操作规程(气钡双对比) ....................................... - 42 -十六、小肠造影............................................................. - 42 -十七、碘造影剂反应及处理................................................... - 43 -第三节 CT扫描技术操作规程................................................. - 44 -一、头部................................................................... - 44 -二、颈部................................................................... - 55 -三、胸部................................................................... - 60 -四、腹部................................................................... - 64 -五、腰部................................................................... - 81 -六、四肢................................................................... - 82 -第四节磁共振检查技术操作规程............................................. - 95 -一、颅脑MRI检查........................................................... - 95 -二、鞍区 MRI检查........................................................... - 97 -三、桥小脑角 MRI检查....................................................... - 99 -四、颅脑MRA检查.......................................................... - 101 -五、眼部MRI检查.......................................................... - 102 -六、鼻及鼻旁窦MRI检查.................................................... - 104 -七、耳、颧骨部MRI检查.................................................... - 106 -八、面部MRI检查.......................................................... - 108 -九、颈部MRI检查.......................................................... - 109 -十、胸部MRI检查.......................................................... - 111 -十一、心脏MRI检查........................................................ - 113 -十二、大血管MRI检查...................................................... - 114 -十三、大血管MRA检查...................................................... - 116 -十四、肝脏MRI检查........................................................ - 118 -十五、肝脏灌注MRI检查.................................................... - 119 -十六、胰腺MRI检查........................................................ - 121 -十七、肾脏 MRI检查........................................................ - 123 -十八、前列腺MRI检查...................................................... - 125 -十九、女性盆腔MRI检查.................................................... - 127 -二十、磁共振尿路造影（MRU）............................................... - 128 -二十一、四肢骨骼、肌肉MRI检查 ............................................ - 130 -二十二、四肢关节MRI检查.................................................. - 132 -二十三、脊柱MRI检查...................................................... - 134 -放射科技术操作规范第—节 X线摄影技术操作规程一、上肢X线摄影(一)肘关节——前后正位【操作方法及程序】1．病人面向摄影台一端就坐，前臂伸直，掌心向上。

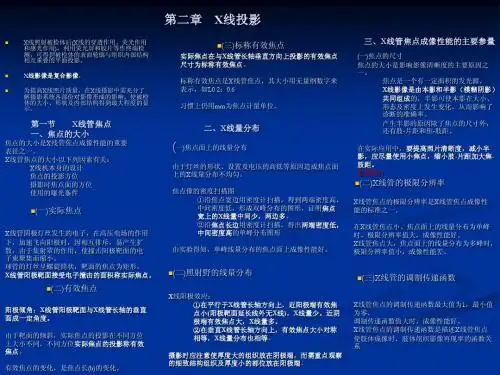

有效焦点面上的线量分布不同，几何模糊度也不同，焦点 长边上的照片影像清晰度好于焦点宽边上的照片影像清晰 度。
X线管焦点的极限分辨率是X线管焦点成像性 能的标准之一。 在X线管焦点小、焦点面上的线量分布为单峰 时，极限分辨率值大，成像性能好。 X线管焦点大，焦点面上的线量分布为多峰时， 极限分辨率值小，成像性能差。
X线管阴极灯丝发生的电子，在高压电场的作用 下，加速飞向阳极时，因相互排斥，易产生扩 散，由于集射罩的作用，使撞击阳极靶面的电 子束聚集而缩小。 球管的灯丝呈螺旋筒状，靶面的焦点为矩形。 X线管阳极靶面接受电子撞击的率
照片影像中的半影可使观片者有影像模糊的 感觉，人眼观查照片影像认为有模糊感时的 半影值为模糊阈值。 经过实验，国际放射学界公认模糊阈值为 0.2mm。即半影在小于0.2mm时，人眼认为影 像是清晰的。 利用模糊阈值，可根据焦点的大小得到焦点 的允许放大率，在允许放大率范围内，被照 体的放大及半影均控制在观片的最佳状态。
在X线摄影中应采取下列措施； (一)加强对X线摄影设备的定期检测发现故障及时维修。
增感屏荧光颗粒越大，荧光发光效率越高，而荧 光扩散现象则越严重，产生的模糊量越大。 荧光颗粒发出的荧光在传递到胶片之前可有各种 程度的反射，反射角越大，荧光层越厚，模糊量 越大。 二、照片斑点
(二)采用短时间曝光法，在动中求静
影像模糊的表现形式是一种组织至相邻另一 种组织之间光学密度逐渐变化的幅度，称光 学密度移行幅。
X线影像上细小的光学密度差为照片斑点。照片 斑点是由胶片斑点及增感屏斑点形成的，斑点较 多时可造成一定程度的影像模糊。 胶片斑点是由卤化银晶体颗粒造成的。其晶体颗 粒大，则影像颗粒粗，即产生模糊。
X线照片影像的模糊是由多种原因引起的综合 效果 运动性模糊 焦点的几何性模糊 屏胶系统产生的模糊 散射线性模糊
