键盘显示器接口8279PPT课件

1．8279功能介绍图3.1 8279 引脚图 8279是可编程的键盘、显示接口芯片。

它既具有按键处理功能，又具有自动显示功能，在单片机系统中应用很广泛。

8279内部有键盘FIFO （先进先出堆栈）/传感器，双重功能的8*8=64BRAM，键盘控制部分可控制8*8=64个按键或8*8阵列方式的传感器。

该芯片能自动消抖并具有双键锁定保护功能。

显示RAM容量为16*8，即显示器最大配置可达16位LED 数码显示。

（1）数据线DB0→DB7是双向三态数据总线，在接口电路中与系统数据总线相连，用以传送CPU 和8279之间的数据和命令。

（2）地址线/CS=0选中8279，当A0=1时，为命令字及状态字地址；当A0=0时，为片内数据地址，故8279芯片占用2个端口地址。

（3）控制线CLK：8279的时钟输入线。

IRQ：中断请求输出线，高电平有效。

/RD、/WR：读、写输入控制线。

SL0---SL3：扫描输出线，用来作为扫描键盘和显示的代码输出或直接输出线。

RL0---RL7：回复输入线，它们是键盘或传感器矩阵的信号输入线。

SHIFT：来自外部键盘或传感器矩阵的输入信号，它是8279键盘数据的次高位即D6位的状态，该位状态控制键盘上/下档功能。

在传感器方式和选通方式中，该引脚无用。

CNTL/S：控制/选通输入线，高电平有效。

键盘方式时，键盘数据最高位（D7）的信号输入到该引脚，以扩充键功能；选通方式时，当该引脚信号上升沿到时，把RL0---RL7的数据存入FIFO RAM 中。

OUTA0---OUTA3：通常作为显示信号的高4位输出线。

OUTB0---OUTB3：通常作为显示信号的低4位输出线。

/BD：显示熄灭输出线，低电平有效。

当/BD=0时将显示全熄灭。

2． 8279的工作方式8279有三种工作方式：键盘方式、显示方式和传感器方式。

（1） 键盘工作方式8279在键盘工作方式时，可设置为双键互锁方式和N 键循回方式。

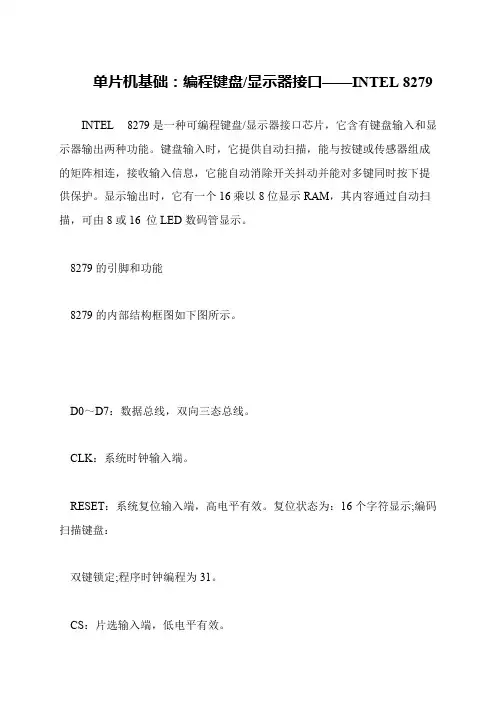

单片机基础：编程键盘/显示器接口——INTEL 8279
INTEL 8279是一种可编程键盘/显示器接口芯片，它含有键盘输入和显示器输出两种功能。

键盘输入时，它提供自动扫描，能与按键或传感器组成的矩阵相连，接收输入信息，它能自动消除开关抖动并能对多键同时按下提供保护。

显示输出时，它有一个16乘以8位显示RAM，其内容通过自动扫描，可由8或16 位LED数码管显示。

 8279的引脚和功能
 8279的内部结构框图如下图所示。

 D0～D7：数据总线，双向三态总线。

 CLK：系统时钟输入端。

 RESET：系统复位输入端，高电平有效。

复位状态为：16个字符显示;编码扫描键盘：
 双键锁定;程序时钟编程为31。

 CS：片选输入端，低电平有效。

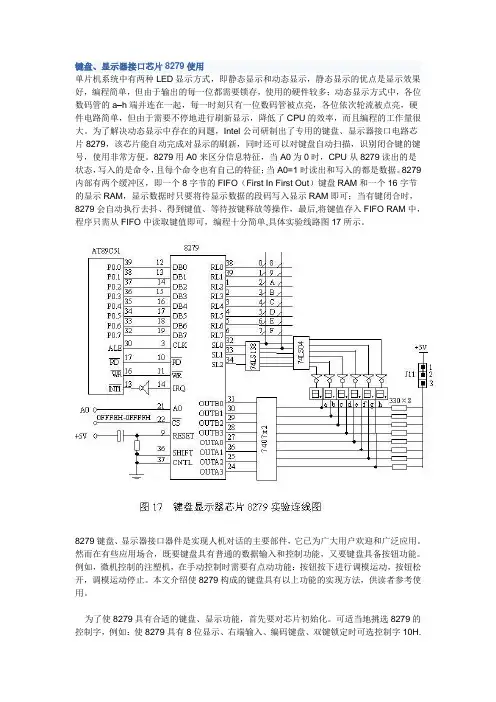

键盘、显示器接口芯片8279使用单片机系统中有两种 LED显示方式，即静态显示和动态显示，静态显示的优点是显示效果好，编程简单，但由于输出的每一位都需要锁存，使用的硬件较多；动态显示方式中，各位数码管的a–h端并连在一起，每一时刻只有一位数码管被点亮，各位依次轮流被点亮，硬件电路简单，但由于需要不停地进行刷新显示，降低了CPU的效率，而且编程的工作量很大。

为了解决动态显示中存在的问题，Intel 公司研制出了专用的键盘、显示器接口电路芯片8279，该芯片能自动完成对显示的刷新，同时还可以对键盘自动扫描，识别闭合键的键号，使用非常方便。

8279用A0来区分信息特征，当A0为0时，CPU从8279读出的是状态，写入的是命令，且每个命令也有自己的特征；当A0=1时读出和写入的都是数据。

8279内部有两个缓冲区，即一个8字节的FIFO（First In First Out）键盘RAM和一个16字节的显示RAM，显示数据时只要将待显示数据的段码写入显示RAM即可；当有键闭合时，8279会自动执行去抖、得到键值、等待按键释放等操作，最后,将键值存入FIFO RAM中，程序只需从FIFO中读取键值即可，编程十分简单,具体实验线路图17所示。

8279键盘、显示器接口器件是实现人机对话的主要部件，它已为广大用户欢迎和广泛应用。

然而在有些应用场合，既要键盘具有普通的数据输入和控制功能，又要键盘具备按钮功能。

例如，微机控制的注塑机，在手动控制时需要有点动功能：按钮按下进行调模运动，按钮松开，调模运动停止。

本文介绍使8279构成的键盘具有以上功能的实现方法，供读者参考使用。

为了使8279具有合适的键盘、显示功能，首先要对芯片初始化。

可适当地挑选8279的控制字，例如：使8279具有8位显示、右端输入、编码键盘、双键锁定时可选控制字10H.这时每次按键都将产生键特征码，并且存放在FIFOROM中，同时使8279的IRQ引脚变为高电平，可作为向CPU申请中断信号，如果CPU是中断开放的，则转向中断服务程序，可在中断服务程序中读取特征码。

6.4 可编程键盘/显示器接口——Intel 8279Intel 8279是一种可编程键盘/显示器接口芯片，它含有键盘输入和显示器输出两种功能。

键盘输入时，它提供自动扫描，能与按键或传感器组成的矩阵相连，接收输入信息，它能自动消除开关抖动并能对多键同时按下提供保护。

显示输出时，它有一个16×8位显示RAM，其内容通过自动扫描，可由8位或16位LED数码管显示。

1．8279的内部结构和工作原理8279的内部结构框图如图6.28所示。

下面分别介绍电路各部分的工作原理。

1) I/O控制及数据缓冲器数据缓冲器是双向缓冲器，连接内外总线，用于传送CPU和8279之间的命令或数据，对应的引脚为数据总线D0～D7。

I/O控制线是CPU对8279进行控制的引线，对应的引脚为数据选择线A0、片选线、读/写信号线和。

2) 控制与定时寄存器及定时控制控制与定时寄存器用来寄存键盘及显示工作方式控制字，同时还用来寄存其它操作方式控制字。

这些寄存器接收并锁存各种命令，再通过译码电路产生相应的信号，从而完成相应的控制功能。

与其对应的引脚为时钟输入端CLK及复位端RESET。

定时控制电路由N个基本计数器组成，其中，第一个计数器是一个可编程的N级计数器，N为2～31之间的数。

定时控制经软件编程，将外部时钟CLK分频，得到内部所需的100 kHz 时钟，为键盘提供适当的扫描频率和显示扫描时间。

与其相关的引脚是显示熄灭控制端。

3) 扫描计数器扫描计数器由键盘和显示器共用，为它们提供扫描信号。

扫描计数器有两种工作方式：编码方式和译码方式。

按编码方式工作时，计数器作二进制计数，4位计数状态从扫描线SL0～SL3输出，经外部译码器译码后，为键盘和显示器提供扫描信号。

按译码方式工作时，扫描计数器的最低两位被译码后，从SL0～SL3输出，提供了4选1的扫描译码。

与其相关的引脚是扫描线SL0～SL3。

4) 回复缓冲器、键盘去抖及控制在键盘工作方式下，回复线作为行列式键盘的列输入线，相应的列输入信号称为回复信号，由回复缓冲器缓冲并锁存。
