TEC-10A智能PID半导体TEC加热制冷模式自适应驱动源图1 控制器实物图一特性描述TEC-10A是一款高功率密度的TEC温度控制器，额定工作负载5A，峰值电流可达10A。
此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。
可以通过专用RS232调试线和电脑进行通讯，以进行参数设置和温度监视，以及进行温度程控。
二控制器指标输入：DC12V输出：-12V到+12V额定电流：5A控制温度范围：-55°~125°控制器主板尺寸：64mm*40mm定位孔尺寸：M3图2 TEC控制主板尺寸及接口定义三接线图图3 TEC-10A应用接线图TEC-10A接线端子为6芯连接器，图3所示。
接线时首先连接电源线和DS18B20，并且将GND端和DS18B20的GND端接到一起，等到接通电源后，最后接入TEC。
接线时，保证12V电源线界面大于0.5mm*mm。
接通电源后，LED1指示灯常亮，LED2指示灯指示当前控制板的工作状态。
1.0版本软件为加热时候，LED2亮，制冷时候，LED2灭。
1.1版本为当温度控制范围在设定温度的0.625度范围内时亮起，超 过这个范围时，LED2熄灭。
四 操作流程调试TEC 控制器，需要将TEC 控制器调试器通过排线和主控制板连接，显示屏幕显示如图所示波形。
图4 调试器液晶显示屏操作步骤第一步：温度设置。
切换按键“Choose ”键，使“#”在SV:xx.xxx 的后面；通过“UP ”键，向上调节设定温度，通过“DOWN ”向下调节设定温度，步进量为0.0625度，但不保存；第二步： PID 参数设置。
切换按键“Choose ”， 使“#”在Pxxx#的后面，按“UP ”键或“DOWN ”键，可以设置P ，依次设置I 和D ； 第三步：确认设定参数，点击“ENTER ”。
此时，调试器将参数发送到主控制板，然后存储于主控制板内部。
0-10A智能PID半导体TEC加热制冷模式自适应驱动源型号：TEC-10A一． 特性描述TEC-10A是一款高功率密度的TEC温度控制器，额定工作负载12V10A，峰值可达12V15A。
此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。
可以通过专用RS232调试线和电脑进行通讯，以进行参数设置和温度监视，以及进行温度程控。
输入： 9VDC ~15VDC输出：电压自动适应TEC（额定电流小于10A）。

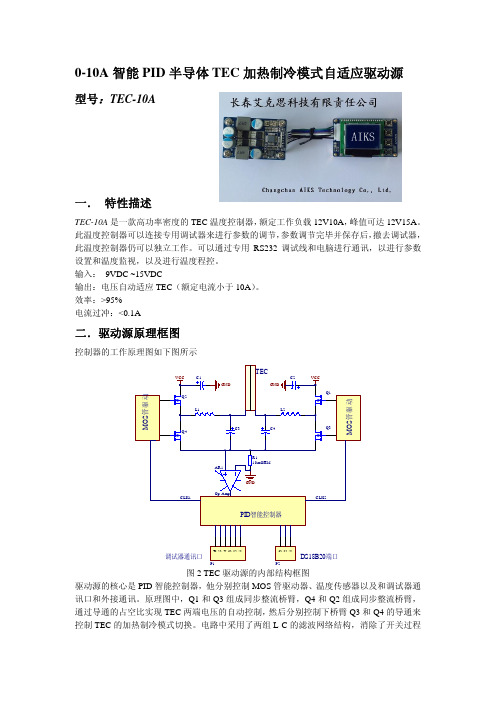

效率：>95%电流过冲：<0.1A二．驱动源原理框图控制器的工作原理图如下图所示图2 TEC驱动源的内部结构框图驱动源的核心是PID智能控制器，他分别控制MOS管驱动器、温度传感器以及和调试器通讯口和外接通讯。
原理图中，Q1和Q3组成同步整流桥臂，Q4和Q2组成同步整流桥臂，通过导通的占空比实现TEC两端电压的自动控制，然后分别控制下桥臂Q3和Q4的导通来控制TEC的加热制冷模式切换。
电路中采用了两组L-C的滤波网络结构，消除了开关过程中大电流对TEC寿命的影响，为了确保电路的可靠性，这里采用10mOHM的电流取样电阻进行电流采集，当出现过流情况时，自动采取限制电压的措施。
三． 连接示意图为了设定当前需要设定的参数，驱动源连接调试器，在调试屏上可以直接修改设定温度，P，I，D参数。
图3.1 四片TEC调试模式连接示意图图3.2 二片TEC调试模式连接示意图图3.3 一片TEC 调试模式连接示意图调试模式接线图，本驱动器可以连接4片TEC 制冷片，制冷片串并联，如图3.1所示，输入电压为15V 。
本驱动器可以连接2片TEC 制冷片，制冷片串并联，如图3.2所示，输入电压为12V 。
本驱动器可以连接1片TEC 制冷片，制冷片串并联，如图3.2所示，输入电压为12V 。
该模块在工作时，工作温度不宜超过60°，在正常使用中，应该有自然风通过该驱动源，实现风冷。
如何控制和补偿半导体制冷器摘要在很多需要精密温度控制的设备中经常可以看到半导体制冷器。
对温度及其敏感的组件往往与TEC和温度监视器集成到一个单一热工程模块。
半导体制冷器也可以通过翻转电流而制热。
TEC非常小的体积为精密控制单个组件（例如，光纤激光器驱动器，高精度的参考电压或任何温度敏感型设备）的温度提供了可能。
此应用手册简要讨论TEC设计的起源和历史，然后概述了TEC基本操作。
随后又说明了TEC的控制和补偿问题。
该文最后详细分析了TEC控制的优化以及优化方程。
关键字：PID、DWDM、SFF、SFP、光纤、激光模块、热电冷却器，热电偶、TEC，温度控制，热循环热敏电阻简介1821年托马斯·塞贝克发现，两个不同的材料的导体连在一起，并且两个材料各自的温度不同的时候，这个环路内就会有电流流过。
十二年后，皮尔贴（J.C.Peltier）发现了与这一现象相反的效果：通过削减环路中的一个导体，使外部电流流经环路，然后就可以发现两个连接点之间有温度差出现，这一现象后来被称作皮尔贴效应。
由于那时的材料所限，皮尔贴效应中材料之间的温度差有大部分都是大电流流过材料所产生的电阻热。
随着近来材料学的不断进步，这些连接点制热或制冷的效应越加变得实用化，它可以作为热电泵，使用起来和基于氟碳蒸气压缩的制冷方式并没有太大的差别。
虽然TEC仍然不如氟碳蒸发循环设备更加实用，但是它没有移动部件和工作流体，这就为制冷设备小型化提供了可能。
基本工作原理由于皮尔贴效应可以通过电流线性控制，半导体制冷器（TEC）已经在涉及精密温度控制的设备中得到了大量的应用。
温度敏感型器件、TEC、温度传感器被集成到一个单一的模块中。
TEC控制需要一个电平可以翻转的电源以提供正电压和负电压。
要想在单电源设备中做到这一点，那么完全可以使用H桥电路。
线性稳压电源总会有纹波，同时它的效率非常低，需要大体积的元件并且还要做好热隔离防止调整管发出的热量加载到制冷器上。
半导体制冷片温控器

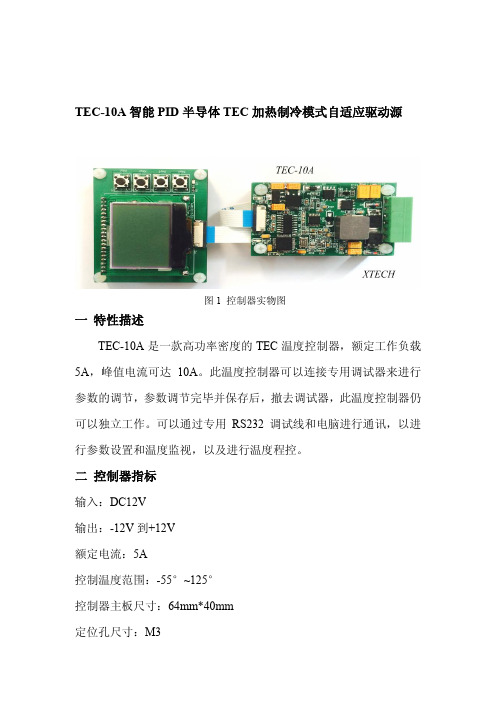

图1 控制器实物图
