半导体制冷片是什么原理
半导体制冷片是一种用于制冷的技术，其原理基于半导体材料的特性和Peltier
效应。
Peltier效应是指在两种不同材料的接触面上，当通过这两种材料的电流时，会在接触面上产生冷热差异的现象。
这种现象可以用于制冷器中，将热量从一个一侧传输到另一侧，从而实现制冷效果。
半导体制冷片的核心是由一系列P型和N型半导体材料交替排列而成的热电
偶阵列。
当通过这个阵列施加电流时，P型和N型半导体之间将出现热电偶效应，即在一个端口吸收热量，另一个端口则释放热量。
通过反复循环这个过程，可以实现制冷目的。
半导体制冷片具有结构简单、体积小、无振动、绿色环保等优点，因此在一些
需要小型制冷设备的场合广泛应用。
但是，半导体制冷片效率相对较低，制冷功率有限，通常用于小型电子设备的散热。
要实现更大功率的制冷，往往需要使用其他更传统的制冷技术。
总的来说，半导体制冷片通过Peltier效应实现制冷，其结构简单，体积小，
适用于小功率制冷场合，但在大功率制冷方面仍有一定局限性。
随着科学技术的不断进步，半导体制冷技术可能会得到进一步的改进和应用。
帕尔贴珀耳帖冷却板的工作原理当一片n型半导体材料和一片p型半导体材料连接成电耦合对时，电路中直流接通后会产生能量传递，电流从n型元件流向p型元件的接点吸热而成为冷端，从p型元件到n型元件的接点放热而成为热端吸热和放热的大小由电流的大小和半导体材料元素的对数决定这就是半导体冰箱的工作原理。
氧化铝陶瓷高压，加热均匀，散热迅速；结构简单紧凑，体积小，加热元件耐酸碱腐蚀，耐用。
符合欧盟ROHS环保标准。
2.一般适用于:高密度开关电源、高频率通信设备、特种加热设备等电子产品。
在设备方面，我们现在将介绍高导热陶瓷垫片:导热系数:制冷技术和半导体技术之间在XXXX发展起来的一门学科。
它利用特殊半导体材料制成的pn结形成热电偶对，产生珀耳帖效应，即一种新的直流制冷方法。
它与压缩制冷和吸收制冷一起被称为世界三大制冷模式。
珀耳帖效应的物理原理是电荷载体在导体中移动形成电流。
因为电荷载体在不同的材料中处于不同的能级，当它从高能级移动到低能级时，它将释放多余的热量。
相反，有必要从外部吸收热量(即制冷)半导体冷却板(te)，也叫热电冷却板，是一种热泵。
其优点是无滑动部件，可用于空间有限、可靠性要求高、无制冷剂污染的场合。
半导体冷却板的操作使用DC电流，可用于冷却和加热。
改变DC 电流的极性来决定是在同一冷却板上实现冷却还是加热。
这种效应是通过热电原理产生的。
上图为单片冷却板，由两块陶瓷板组成，中间夹有N型和P型半导体材料(碲化铋)。
这个半导体元件串联在电路上。
半导体冷却板的工作原理是:当一片N型半导体材料和一片P型半导体材料连接成一对电耦合时，在该电路中接通直流电后，就会产生能量转移。
电流从N型元件流向P型元件的接点吸热，冷端从P型元件的接点流向N型元件的接点放热，成为热端。
吸热和放热的大小由电流的大小和半导体材料元素的对数决定冷却板的内部是由数百对热电偶组成的热电堆(如右图所示)，以达到增强冷却(加热)的效果以下三点是热电制冷的热电效应半导体热电芯片型号:TEc1-031100品牌:珀耳帖产地:中国类别:电子、电气/其他电力、电子关键词:发电机芯片、热电单价:CNY 150美元/件发布时间:XXXX柏林科学院当选院士丹麦物理学家奥斯特的实验促使他进行了一系列电学研究。

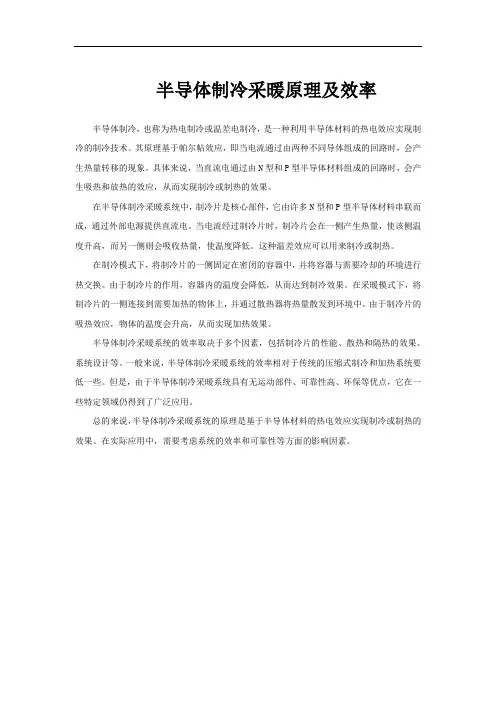

半导体制冷采暖原理及效率
半导体制冷，也称为热电制冷或温差电制冷，是一种利用半导体材料的热电效应实现制冷的制冷技术。
其原理基于帕尔帖效应，即当电流通过由两种不同导体组成的回路时，会产生热量转移的现象。
具体来说，当直流电通过由N型和P型半导体材料组成的回路时，会产生吸热和放热的效应，从而实现制冷或制热的效果。
在半导体制冷采暖系统中，制冷片是核心部件，它由许多N型和P型半导体材料串联而成，通过外部电源提供直流电。
当电流经过制冷片时，制冷片会在一侧产生热量，使该侧温度升高，而另一侧则会吸收热量，使温度降低。
这种温差效应可以用来制冷或制热。
在制冷模式下，将制冷片的一侧固定在密闭的容器中，并将容器与需要冷却的环境进行热交换。
由于制冷片的作用，容器内的温度会降低，从而达到制冷效果。
在采暖模式下，将制冷片的一侧连接到需要加热的物体上，并通过散热器将热量散发到环境中。
由于制冷片的吸热效应，物体的温度会升高，从而实现加热效果。
半导体制冷采暖系统的效率取决于多个因素，包括制冷片的性能、散热和隔热的效果、系统设计等。
一般来说，半导体制冷采暖系统的效率相对于传统的压缩式制冷和加热系统要低一些。
但是，由于半导体制冷采暖系统具有无运动部件、可靠性高、环保等优点，它在一些特定领域仍得到了广泛应用。
总的来说，半导体制冷采暖系统的原理是基于半导体材料的热电效应实现制冷或制热的效果。
在实际应用中，需要考虑系统的效率和可靠性等方面的影响因素。
半导体帕尔贴效应嘿，朋友们！今天咱来聊聊半导体帕尔贴效应。
你说这半导体帕尔贴效应啊，就像是一个神奇的魔法。
咱可以把电流想象成一群小蚂蚁，在半导体材料里排着队往前跑。
当这些小蚂蚁跑过的时候，半导体的一端就会变热，而另一端呢，嘿，就会变冷！这可太有意思啦，就好像是小蚂蚁们带着冷热魔法在半导体里穿梭一样。
你看啊，在我们的日常生活中，夏天热得要命，要是有个小玩意儿能利用半导体帕尔贴效应，一下子就变凉快了，那该多好呀！这不就跟变魔术似的，说冷就冷啦。
还有啊，冬天那么冷，要是能反过来，让它发热，给咱暖暖手，多贴心呐！而且哦，半导体帕尔贴效应的应用可广啦！在一些高科技设备里，它就像是一个默默无闻却超级厉害的小英雄。
比如说在一些特殊的制冷装置里，它就能发挥大作用，让那些需要低温环境的东西好好待着。
这就好比是给那些娇贵的“宝贝”们找了个舒适的小窝。
再想想，要是没有半导体帕尔贴效应，那我们的生活得失去多少乐趣和便利呀！那些需要精确控温的实验还怎么做呀？那些需要特殊温度环境的东西不就没法好好工作啦？这可不行呀！咱再深入一点说，这半导体帕尔贴效应就像是一个隐藏在科技世界里的宝藏。
科学家们不断地挖掘它、研究它，让它能为我们人类做出更多更大的贡献。
说不定哪天，它又会给我们带来一个大惊喜呢！说真的，科技的世界真是太神奇啦！半导体帕尔贴效应就是其中一个让人惊叹不已的存在。
我们可得好好感谢那些发现和研究它的人，是他们让我们的生活变得更加丰富多彩。
所以呀，别小看了这半导体帕尔贴效应，它虽然小小的，可蕴含的能量却是大大的呀！它就像是一颗闪闪发光的星星，在科技的天空中闪耀着独特的光芒。
我们要好好爱护和利用它，让它为我们的生活增添更多的美好和便利，难道不是吗？。
帕尔贴效应半导体制冷
半导体制冷是一种基于帕尔贴效应的制冷技术，通过半导体材料在电场作用下产生温度变化来实现制冷。
帕尔贴效应是指当电流通过两种不同导电能力的材料接触处时，会产生热量的现象，这种热释放或吸收导致该接触处的温度发生变化。
利用这一原理，可以实现制冷效果。
原理
半导体制冷的基本原理是利用半导体材料在电场作用下的帕尔贴效应来实现制冷。
在半导体材料中，当电流通过时，由于载流子在材料中的移动，会产生热量。
然而，由于半导体材料的热导率较低，导致这部分热量不能有效地传导出去，最终导致材料表面温度降低。
结构
半导体制冷器通常由四大部分组成：P型半导体材料、N型半导体材料、电子流、热端散热装置。
P型和N型半导体材料组合在一起形成PN结，施加电压时，电子和空穴在这个结中进行复合释放热量。
热端散热装置用于散发产生的热量，维持制冷器的温度。
应用
半导体制冷技术在许多领域都有应用，例如激光器、光电传感器、光通信器件等。
由于半导体制冷技术具有体积小、制冷速度快、调控方便等优点，被广泛应用于需要精密温控的场合。
同时，由于半导体材料的环境友好性和高效率，半导体制冷技术也被认为是未来制冷领域的发展方向。
总结
帕尔贴效应半导体制冷技术是一种基于电热转换原理的制冷技术，利用半导体材料的特性实现制冷效果。
随着制冷技术的不断发展，半导体制冷技术在高效率、低噪音、小体积等方面具有优势，有望成为未来制冷领域的主流技术之一。
半导体制冷片介绍半导体制冷是一种使用半导体材料制造的小型制冷设备，通过半导体材料的热电效应实现制冷。
半导体材料在电流作用下，一侧产生冷热差温，可以将热量从一个一侧转移到另一侧，从而实现制冷效果。
半导体制冷片由多个半导体模块组成，这些模块可以根据需要进行组合，形成不同的制冷装置。
半导体制冷片的工作原理是基于热电效应，即通过电流作用下半导体材料的热电效应产生的冷热差温来实现制冷。
半导体材料通电后，电流从N型半导体（正电极）流向P型半导体（负电极），通过热电效应，一侧的半导体材料变冷，另一侧变热。
半导体制冷片的制冷效果与电流的大小和方向、材料的热电参数有关。
通常情况下，制冷片的工作电压在1V-5V之间。
当电流通过半导体制冷片时，一侧的温度降低，另一侧的温度升高，形成冷热差温。
这个温差取决于材料的热电参数，如热电导率、热电系数和电导率等。
半导体制冷片具有许多优点。
首先，它们非常小巧，适用于一些微小空间或需要小型制冷设备的场合。
其次，半导体制冷片没有移动部件，因此噪音低、振动小。
同时，半导体制冷片还具有高效能、快速响应、可靠性高等特点。
然而，半导体制冷片也存在一些缺点。
首先，它们的制冷能力有限，通常只适用于小型或微型设备。
其次，半导体制冷片的效率较低，制冷效果与电流的大小、材料的热电参数以及环境温度等因素有关。
此外，半导体材料的成本相对较高。
半导体制冷技术已经广泛应用于各个领域。
在电子设备中，半导体制冷片可以用于降低电路元件和芯片的工作温度，提高设备的性能和可靠性。
在医疗行业中，半导体制冷片可以用于组织冷冻、药品冷藏以及医疗设备的制冷等。
此外，半导体制冷片还可以应用于光电子学、激光器、红外传感器以及太空航天等领域。
总的来说，半导体制冷片是一种新型的制冷技术，通过半导体材料的热电效应实现制冷效果。
它具有小巧、无噪音、高效能等优点，已经广泛应用于各个领域。
随着科技的不断发展，相信半导体制冷技术会有更广泛的应用和更高的性能。
帕尔贴效应半导体制冷一、帕尔贴效应的基本原理帕尔贴效应，也被称为热电效应，是一种由于电荷载体在不同材料之间的转移而产生的热能与电能相互转换的现象。
这一现象是由法国物理学家皮尔兹在1834年发现的。
帕尔贴效应是热电转换的三种基本效应之一，另外两种分别是塞贝克效应和皮尔兹效应。
帕尔贴效应主要表现在两种不同金属的连接处，当这个连接处受到温度梯度（即温度在不同方向上改变）的影响时，会产生电动势。
这个电动势的大小与连接处的温度梯度成正比。
简单来说，就是当两种不同的金属之间存在温度差时，帕尔贴效应会使其中一种金属产生电子流，从而使另一种金属产生相反的电流。
二、半导体制冷的工作原理半导体制冷，也被称为热电制冷或温差电制冷，是利用帕尔贴效应实现制冷的一种技术。
半导体制冷系统主要包括一个P型半导体和一个N型半导体，当直流电通过这两个半导体时，会在其连接处产生帕尔贴效应，从而实现热能的转移。
具体来说，当直流电通过P型半导体和N型半导体时，P型半导体中的空穴和N型半导体中的电子会向连接处移动，并在那里释放热量。
由于帕尔贴效应的作用，热量会从P型半导体的一侧流向N型半导体的一侧。
这样，通过控制电流的大小和方向，就可以实现对温度的精确控制。
三、半导体制冷技术的优缺点1、优点：(1)无制冷剂、无机械运动部件，因此可靠性高、寿命长；(2)精确的温度控制：由于半导体制冷依赖于帕尔贴效应，因此温度控制精度高；(3)结构简单、体积小、重量轻；(4)维护方便：由于没有制冷剂和机械运动部件，因此只需要定期检查和清洁连接处即可。
2、缺点：(1)效率较低：相比于传统的制冷技术，半导体制冷的效率较低；(2)需要较高的电源：为了实现较高的制冷效果，需要较高的直流电源；(3)制冷的范围受到限制：由于半导体制冷的制冷范围较小，因此只适用于小型应用场景；(4)制冷的均匀性较差：由于半导体制冷依赖于帕尔贴效应，因此制冷的均匀性较差。
四、帕尔贴效应半导体制冷的实际应用尽管半导体制冷存在一些缺点，但由于其无制冷剂、无机械运动部件、结构简单、体积小、重量轻等优点，因此在一些特定领域得到了广泛应用。
半导体电子制冷与帕尔帖效应半导体电子制冷又称热电制冷，或者温差电制冷，它是利用"帕尔帖效应"的一种制冷方法，与压缩式制冷和吸收式制冷并称为世界三大制冷方式。
半导体制冷器的尺寸小，可以制成体积不到1cm小的制冷器；重量轻，微型制冷器往往能够小到只有几克或几十克。
无机械传动部分，工作中无噪音，无液、气工作介质，因而不污染环境，制冷参数不受空间方向以及重力影响，在大的机械过载条件下，能够正常地工作;通过调节工作电流的大小，可方便调节制冷速率；通过切换电流方向，可使制冷器从制冷状态转变为制热工作状态；作用速度快，使用寿命长，且易于控制。
帕尔帖原理，该效应是在1834年由J.A.C帕尔帖首先发现的。
即利用当两种不同的导体A和B组成的电路且通有直流电时，在接头处除焦耳热以外还会释放出某种其它的热量，而另一个接头处则吸收热量，且帕尔帖效应所引起的这种现象是可逆的，改变电流方向时，放热和吸热的接头也随之改变，吸收和放出的热量与电流强度I[A]成正比，且与两种导体的性质及热端的温度有关，即：Qab=Iπabπab称做导体A和B之间的相对帕尔帖系数，单位为[V], πab为正值时，表示吸热，反之为放热，由于吸放热是可逆的，所以πab=－πab帕尔帖系数的大小取决于构成闭合回路的材料的性质和接点温度，其数值可以由赛贝克系数αab[V.K-1]和接头处的绝对温度T[K]得出πab=αabT与塞贝克效应相，帕尔帖系也具有加和性，即：Qac=Qab+Qbc=(πab+πbc)I因此绝对帕尔帖系数有πab=πa－πb金属材料的帕尔帖效应比较微弱，而半导体材料则要强得多，因而得到实际应用的温差电制冷器件都是由半导体材料制成的。
帕尔帖(Peltire)效应的物理原理为：电荷载体在导体中运动形成电流，由于电荷载体在不同的材料中处于不同的能级，当它从高能级想低能级运动时，就会释放出多余的热量。
反之，就需要从外界吸收热量（即表现为制冷）。
半导体制冷片计算公式半导体制冷作为一种集合不需要制冷剂、无机械运动部件、无噪音、易于控制等多种优势的非传统制冷装置，在工程上具有显著的应用价值与潜力，随着材料科学的不断发展，必将对制冷行业的发展提供新动力。
半导体制冷计算中最重要的问题在于其内参数，即塞贝克系数、傅里叶系数与电阻系数的估计，因为其直接关系到制冷与散热量的计算准确性。
本文在推导半导体一维传热方程的基础上，对基于解析与基于实验经验公式计算内参数的方法进行了对比分析，为不同情况下计算方法的选择提供指导。
引言半导体制冷是一种基于热电效应的非常规制冷方法，其核心基本原理是塞贝克效应的逆效应，即帕尔贴热效应。
采用两种材料不同的半导体相互连接成一个环路，当有直流电流通过这个环路时，在环路的两个节点处分别会出现吸热与放热的现象。
由于在节点两端的吸热放热反应，导致两节点之间温差，进而存在傅里叶导热效应，这种效应的存在是对半导体制冷的一种抑制，因此在材料设计上需要遏制这种温差导热引起的热损失。
此外，由于电流与半导体内部电阻的作用，将有一部分焦耳热的产生。
于是，在帕尔贴热、傅里叶导热、焦耳热的共同作用下，半导体芯片在宏观上表现出一面吸热一面放热的热泵效应，因此，半导体芯片也被称为热电热泵芯片。
由于半导体制冷所具备独特优势，其已被证实能够为新型建筑围护结构、新型辐射制冷系统、新型新风机等作出贡献。
1、半导体制冷基本方程的推导大多数关于热电热泵的研究直接将热电制冷制热的控制方程简单地理解为帕尔贴热减去一半焦耳热和温差热，其中对于为什么对于冷端和热端的热量计算要减去一半的焦耳热的原因并没有很好地得到解释与理解。
本研究首先将从热电芯片内部PN结导电臂进行微元热量平衡方程出发，经过推导得出热电热泵的控制方程。
以下详细推导过程是以推导热电热泵制冷量为例，制热量的推导过程类似。
对于横截面积为A，电阻率为ρTE，厚度为dx的微元体，电流强度为I时，其内部的焦耳热qJ通过焦耳定理（1）进行计算，而进入该微元体的热流qx与流出微元体的热流qx+dx分别由式（2）与（3）计算。
半导体制冷片主要参数电流方向是N至P，温度下降并且吸热，这就是冷端。
而在下面的一个接头处，电流方向是P 至N ，温度上升并且放热，因此是热端。
按图中把若干对半导体热电偶对在电路上串联起来，而在传热方面则是并联的，这就构成了一个常见的制冷热电堆。
按图示接上直流电源后，这个的热端不断散热并且保持一定的温度，把热电堆的冷端放到工作环境中去吸热降温，这就是热电制冷的工作原理。
制冷片使用注意事项1、当不知道致冷器的冷热面时，可采用这样的方法，将红线接电源正极，黑线接负极，并可在没有散热条件下，瞬间通电进行试验，即用手触摸致冷器的两个端面，会感到有一面的发热，一面稍有冷感，发热的一面为热面，冷感的一面为冷面。
但时间不能超过5秒，否则由于热端温度太高，极易造成器件烧坏。
2、在一般条件下，引线用红色通常表示为正极：通常用黑色表示为负极，这是热电致冷器工作时的接线方法。
需致热时．只要改变电流极性即可。
致冷工作必须采用开关电源，电源的纹波系数应小于10％。
3、致冷器的热电偶对数及极限电压的识别方法，热电偶对数即指P、N结点的数量。
例如：致冷器的型号为TEC1-12706，则127为致冷器的热电偶对数，06为允许电流值：A,致冷器的极限电压≈热电偶对数×0.12，例如：TECI-12706的极限电压V＝127×0.12＝15.4(V)。
正常工作压为极限电压的78%，如TEC1-12706的工作电压为15.4*0.78=12.01V。
4、各种致冷器不论在使用还是在试验中，致冷致热交换时应等冷热面的温度恢复到室温，（一般在15分钟以上）。
否则易造成致冷器的损坏。
5、为了延长热电致冷器的寿命，应对致冷组件四周进行密封处理。
我们方法有二种，一种是采用704硅胶密封；另一种是采环氧树脂密封，密封的目的是使致冷器的热电偶与外界空气完全隔离。
起着防湿防潮的作用，并可以延长致冷器的寿命。
6、在安装时，首先将致冷组件的两面擦试干净，并分别在致冷器的冷热面均匀地涂上一层薄薄的导热硅脂。
帕尔贴效应半导体制冷效果帕尔贴效应是一种热电效应，通过半导体材料在电流通过时产生的温度变化，实现制冷的技术。
半导体材料在电流通过时，其中的电子会向一端移动，而正电荷则向另一端移动，这导致了这一区域的热量转移，形成了制冷效果。
帕尔贴效应原理帕尔贴效应基于热电效应，根据帕尔贴定律，当电流通过两种不同导电性能的材料结合体系时，会在界面处产生电压差，从而形成一个热电偶。
这种热电偶在电流通过时，会在两个连接材料的接触面附近产生温度差，进而实现制冷的效果。
半导体制冷应用半导体制冷技术具有许多优势，例如结构简单、无污染、体积小等特点，因此在一些特定领域得到广泛应用。
1.微型制冷设备：半导体制冷技术适用于微型制冷设备的应用，例如微型冰箱、医疗设备中的温度控制等领域。
2.激光器冷却：半导体制冷技术在激光器冷却领域也有应用，可以有效控制激光器的温度，提高其效率和寿命。
3.光电探测器：半导体制冷技术可以用于光电探测器中，保持其在工作时的稳定温度，提高探测精度和灵敏度。
帕尔贴效应半导体制冷效果的优势帕尔贴效应半导体制冷技术相比传统的压缩式冷却技术具有诸多优势：•无振动、无噪音：半导体制冷技术不需要机械部件，没有振动和噪音，适用于对环境干扰要求高的场合。
•节能环保：半导体制冷技术工作时只需要较少的电能，节能环保。
•体积小、结构简单：半导体制冷装置相对于传统冷却设备体积更小，结构更简单，可以方便集成到其他设备中。
结语帕尔贴效应半导体制冷技术以其独特的优势在微型制冷设备、激光器冷却、光电探测器等领域得到广泛应用，相信随着技术的不断发展，这一领域将会有更广泛的应用前景。
半导体致冷--珀尔帖效应1. 珀尔帖效应图(1)是由X及Y两种不同的金属导线所组成的封闭线路，通上电源之后，A点的热量被移到B点，导致A点温度降低，B点温度升高，这就是著名的Peltier effect.图1对帕尔帖效应的物理解释是：电荷载体在导体中运动形成电流。
由于电荷载体在不同的材料中处于不同的能级，当它从高能级向低能级运动时，便释放出多余的能量；相反，从低能级向高能级运动时，从外界吸收能量。
能量在两材料的交界面处以热的形式吸收或放出。
1837年，俄国物理学家愣次（Lenz，1804～1865）发现，电流的方向决定了吸收还是产生热量，发热（制冷）量的多少与电流的大小成正比，比例系数称为“帕尔帖系数”。
Q=л·I=a·Tc·I，其中л=a·Tc式中：Q——放热或吸热功率π——比例系数，称为珀尔帖系数I——工作电流a——温差电动势率Tc——冷接点温度2.半导体致冷器件结构和原理致冷器的名称相当多，如Peltier cooler、thermoelectric、thermoelectric cooler (简称T.E 或T.E.C)、thermoelectric module，另外又称为热帮浦(heat pump)。
致冷器是由许多N型和P型半导体之颗粒互相排列而成，而NP之间以一般的导体相连接而成一完整线路，通常是铜、铝或其它金属导体，最后由两片陶瓷片像夹心饼干一样夹起来，陶瓷片必须绝缘且导热良好，外观如下图2和3所示，看起来像三明治。
一个实际的TEC器件如图2图2其内部结构如下图3图3内部实物图如下：其工作原理是由直流电源提供电子流所需的能量，通上电源后，电子负极(-)出发，首先经过P型半导体，于此吸热量，到了N型半导体，又将热量放出，每经过一个NP模块，就有热量由一边被送到令外一边造成温差而形成冷热端。
冷热端分别由两片陶瓷片所构成，冷端要接热源。
图4 图53.应用、图74. 应用TEC器件温度控制一个温度控制原理图如图8：图8TEC的功能实现取决于供电电流的方向，通过改变电流方向实现制热或者制冷。
半导体致冷--珀尔帖效应1. 珀尔帖效应图(1)是由X及Y两种不同的金属导线所组成的封闭线路，通上电源之后，A点的热量被移到B点，导致A点温度降低，B点温度升高，这就是著名的Peltier effect.图1对帕尔帖效应的物理解释是：电荷载体在导体中运动形成电流。
由于电荷载体在不同的材料中处于不同的能级，当它从高能级向低能级运动时，便释放出多余的能量；相反，从低能级向高能级运动时，从外界吸收能量。
能量在两材料的交界面处以热的形式吸收或放出。
1837年，俄国物理学家愣次（Lenz，1804～1865）发现，电流的方向决定了吸收还是产生热量，发热（制冷）量的多少与电流的大小成正比，比例系数称为“帕尔帖系数”。
Q=л·I=a·Tc·I，其中л=a·Tc式中：Q——放热或吸热功率π——比例系数，称为珀尔帖系数I——工作电流a——温差电动势率Tc——冷接点温度2.半导体致冷器件结构和原理致冷器的名称相当多，如Peltier cooler、thermoelectric、thermoelectric cooler (简称T.E 或T.E.C)、thermoelectric module，另外又称为热帮浦(heat pump)。
致冷器是由许多N型和P型半导体之颗粒互相排列而成，而NP之间以一般的导体相连接而成一完整线路，通常是铜、铝或其它金属导体，最后由两片陶瓷片像夹心饼干一样夹起来，陶瓷片必须绝缘且导热良好，外观如下图2和3所示，看起来像三明治。
一个实际的TEC器件如图2图2其内部结构如下图3图3内部实物图如下：其工作原理是由直流电源提供电子流所需的能量，通上电源后，电子负极(-)出发，首先经过P型半导体，于此吸热量，到了N型半导体，又将热量放出，每经过一个NP模块，就有热量由一边被送到令外一边造成温差而形成冷热端。
冷热端分别由两片陶瓷片所构成，冷端要接热源。
图4图53.应用、图74. 应用TEC器件温度控制一个温度控制原理图如图8：图8TEC的功能实现取决于供电电流的方向，通过改变电流方向实现制热或者制冷。
1.0 热电制冷的介绍1.1 热电制冷器，也被称为珀尔帖制冷器，是一种以半导体材料为基础，可以用作小型热泵的电子元件。
通过在热电制冷器的两端加载一个较低的直流电压，热量就会从元件的一端流到另一端。
此时，制冷器的一端温度就会降低，而另一端的温度就会同时上升。
值得注意的是，只要改变电流方向，就可以改变热流的方向，将热量输送到另一端。
所以，在一个热电制冷器上就可以同时实现制冷和加热两种功能。
因此，热电制冷器还可以用于精确的温度控制。
，我们首先以一个典型的单级热电制冷器为例。
将这个单级热电制冷器放置在散热器上，使其保持在室温。
然后将其连接在一个适当的电池上或者直流电源上，制冷器的冷端温度会降低到大约-40 ℃。
此时，制冷器上将达到相对热平衡状态，而且制冷器两端将达到最大的温差(D T max)。
如果向冷端不断输入热量，冷端温度会逐渐增加，直到与热端温度相同。
这一时刻，制冷器会达到最大制冷量(Q max）。
1.2热电制冷器与传统的机械式制冷器都遵循相同的热力学法则，并且，尽管两者的组成形式有很大不同，但是其工作原理却是相同的。
在机械式制冷单元中，首先使用压缩机增加液体的压力，使制冷剂在体系中循环流动。
然后，制冷剂在冷冻区固化，在随后的升华过程中吸收热量使冷冻区温度降低。
而在冷冻区被吸收的热量被运输到压缩机，并通过制冷剂压缩这个过程将热量传递给环境。
相对的，在热电制冷系统中，掺杂的半导体材料就充当了液态制冷剂的作用，而冷凝器被散热器所取代，压缩机被直流电源所取代。
通过在热电制冷器上加载直流电源，使半导体中的电子发生运动。
在半导体材料的冷端，热量被电子运动所吸收，这些电子运动到材料的另外一端，即热端。
由于材料的热端连接在散热器上，热量也就从材料体内传到散热器上，然后再被输送到环境中。
1.3尽管商业化的热电制冷器在1960年前后才有所发展，但是热电制冷器的物理理论可以追溯到19世纪早期。
第一个与热电理论相关的重要发现是在1821年由德国科学家托马斯·塞贝克发现的。
