实验一 极化曲线的测定

实验碳钢极化曲线的测定实验碳钢极化曲线的测定【目的要求】1. 掌握稳态恒电位法测定金属极化曲线的基本原理和测试方法。

2. 了解极化曲线的意义和应用。

3. 掌握恒电位仪的使用方法。

【实验原理】1. 极化现象与极化曲线为了探索电极过程机理及影响电极过程的各种因素，必须对电极过程进行研究，其中极化曲线的测定是重要方法之一。

我们知道在研究可逆电池的电动势和电池反应时，电极上几乎没有电流通过，每个电极反应都是在接近于平衡状态下进行的，因此电极反应是可逆的。

但当有电流明显地通过电池时，电极的平衡状态被破坏，电极电势偏离平衡值，电极反应处于不可逆状态，而且随着电极上电流密度的增加，电极反应的不可逆程度也随之增大。

由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化，描述电流密度与电极电势之间关系的曲线称作极化曲线，如图2-19-1所示。

图2-19-1 极化曲线 A -B ：活性溶解区；B ：临界钝化点B -C ：过渡钝化区；C -D ：稳定钝化区D -E ：超(过)钝化区金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程，如下式所示：M →M n+＋n e此过程只有在电极电势正于其热力学电势时才能发生。

阳极的溶解速度随电位变正而逐渐增大，这是正常的阳极溶出，但当阳极电势正到某一数值时，其溶解速度达到最大值，此后阳极溶解速度随电势变正反而大幅度降低，这种现象称为金属的钝化现象。

图2-19-1中曲线表明，从A 点开始，随着电位向正方向移动，电流密度也随之增加，电势超过B 点后，电流密度随电势增加迅速减至最小，这是因为在金属表面生产了一层电阻高，耐腐蚀的钝化膜。

B点对应的电势称为临界钝化电势，对应的电流称为临界钝化电流。

电势到达C 点以后，随着电势的继续增加，电流却保持在一个基本不变的很小的数值上，该电流称为维钝电流，直到电势升到D点，电流才有随着电势的上升而增大，表示阳极又发生了氧化过程，可能是高价金属离子产生也可能是水分子放电析出氧气，DE段称为过钝化区。

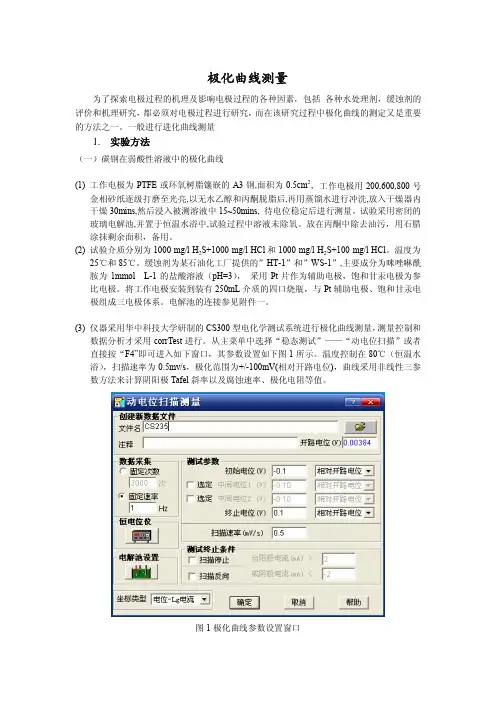

βc
}
(Ⅰ)
这里i为外测极化电流密度,icorr为腐蚀电流密度,iL为极限扩散电流密度,△E＝E-E0为极 化电位, βa、βc分别为阳极和阴极塔菲尔斜率,由于式(Ⅰ)中含有 icorr 、 iL 、 β a 和 β c 等四
个参数,所以也称之为四参数极化曲线方程式。 当 icorr << iL 时，(Ⅰ)式可以简化为:
i = i corr {exp
E − E0
βa
− exp
− ( E − E0 )
βc
}
(Ⅱ)
其中 icorr 、 β a 和 β c 为三个未知的参数,故称之为三参数极化曲线方程式。 而当 icorr → iL 时,（Ⅰ）式则可以简化为:
钝化曲线测量
在动电位扫描测试中，有时要测量一些金属如铬、镍、钴及其合金在某些介质中的钝化 曲线， 这些金属在电位比较正时表面会生成一层钝化膜， 此时电极的行为与贵金属电极相似， 流过的钝化电流极小。为了评价它们的耐腐蚀能力，需要获得其破裂电位和保护电位值，为 此常常要测绘其钝化回扫曲线。
1. 钝化循环曲线
图 7 扫描过程终止或反向
>0.1mA/cm2(对于 CS 系列恒电位仪，正值代表阴极极化电流)，扫描停止，测试过程结束。 例如测量 304 不锈钢在 3%NaCl 溶液中的钝化曲线， 可以按图 7 中所示指定当阳极电流密度 大于 0.5mA/cm2 后扫描反向。当电位继续向阴极方向扫描时，极化电流密度也会下降，并最 终形成一个钝化回滞曲线，当回扫电流密度小于-0.1 mA/cm2 时（从阳极极化变成阴极极化） 时，则 CorrTest 软件自动终止测试过程。
程的电化学动力学参数，中国腐蚀与防护学报，Vol.5,No.3, p155, 1985)，采用高斯－牛顿－

碳钢电极（阳极）极化曲线的测定碳钢电极(阳极)极化曲线的测定一、实验目的1、掌握恒电位法测量阳极极化曲线的方法。

2、测量碳钢在碳铵溶液中的钝化曲线。

二、原理动态法，控制电极电位以较慢速度连续改变(扫描)，测量对应电势下的瞬时电流。

三、仪器与药品JS-292型恒电位仪; 2mol/L碳酸铵; 饱和氯化钾;0.5mol/L硫酸; 及硝酸钾盐桥等四、操作:1.按图接好线路。

用三电极。

a(向两小烧杯中分别倒饱和KCl和(NH)CO溶液，放置盐桥; 423b(分别在溶液中放入碳钢、辅助和参比电极;c(将仪器插孔分别与各电极连接。

2(JS,292型恒电位仪实验操作:1a(实验前的准备:正确联接电化学实验装置。

检查220V交流电源是否正常，将K6:置于“断”; K10:置于“1A"，打开电源开关，将仪器预热30分钟。

b(参比电位的测将K5置于“参比测量“，K6置于电解池;那么面板上的数字电压表的电位显示的电位(应为0.860左右，若不是，要进行电极处理，方法见下), 即参比电极相对于研究电报的开路电位(平衡电位)。

由于研究电极处于“虚地”点，研究电极相对于参比电极的开路电位即与此数值相同，符号相反。

电极处理方法:把K1给定极性打到“，”。

将K5置于“恒电位”，合上内给定开关K4，让K6置于“电解池”，向右旋转“微调”旋钮，使电位增加到1.0—1.2V，观察到辅助电极上有连续气泡产生，3-,5分钟后，将K5再置于“参比测量”，达到0.86V左右即好。

C(平衡电位的设置:将K5置于“平衡调节”，合上内给定开关K4，让K6置于“电解池”，调节内给定电位使数字电压表的电位显示为零，该给定电位即是所要设置的平衡电位。

3(极化测量。

将K5置于“恒电位”，合上内给定开关K4，让K6置于“电解池”，a( K1给定极性打到“，”。

K8显示开关置于“恒电位”，向左旋转“微调”，使电位降低0.02 V，(即过电位数值)。

实验九极化曲线的测定【目的要求】1. 掌握稳态恒电位法测定金属极化曲线的基本原理和测试方法.2. 了解极化曲线的意义和应用.3. 掌握恒电位仪的使用方法.【实验原理】1. 极化现象与极化曲线为了探索电极过程机理及影响电极过程的各种因素,必须对电极过程进行研究,其中极化曲线的测定是重要方法之一.我们知道在研究可逆电池的电动势和电池反应时,电极上几乎没有电流通过,每个电极反应都是在接近于平衡状态下进行的,因此电极反应是可逆的.但当有电流明显地通过电池时,电极的平衡状态被破坏,电极电势偏离平衡值,电极反应处于不可逆状态,而且随着电极上电流密度的增加,电极反应的不可逆程度也随之增大.由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化,描述电流密度与电极电势之间关系的曲线称作极化曲线,如图2-19-1所示.图2-19-1 极化曲线A-B:活性溶解区;B:临界钝化点B-C:过渡钝化区;C-D:稳定钝化区D-E:超(过)钝化区金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程,如下式所示:M→Mn++ne此过程只有在电极电势正于其热力学电势时才能发生.阳极的溶解速度随电位变正而逐渐增大,这是正常的阳极溶出,但当阳极电势正到某一数值时,其溶解速度达到最大值,此后阳极溶解速度随电势变正反而大幅度降低,这种现象称为金属的钝化现象.图2-19-1中曲线表明,从A点开始,随着电位向正方向移动,电流密度也随之增加,电势超过B点后,电流密度随电势增加迅速减至最小,这是因为在金属表面生产了一层电阻高,耐腐蚀的钝化膜.B点对应的电势称为临界钝化电势,对应的电流称为临界钝化电流.电势到达C点以后,随着电势的继续增加,电流却保持在一个基本不变的很小的数值上,该电流称为维钝电流,直到电势升到D点,电流才有随着电势的上升而增大,表示阳极又发生了氧化过程,可能是高价金属离子产生也可能是水分子放电析出氧气,DE段称为过钝化区.2. 极化曲线的测定(1) 恒电位法恒电位法就是将研究电极依次恒定在不同的数值上,然后测量对应于各电位下的电流.极化曲线的测量应尽可能接近体系稳态.稳态体系指被研究体系的极化电流,电极电势,电极表面状态等基本上不随时间而改变.在实际测量中,常用的控制电位测量方法有以下两种:静态法:将电极电势恒定在某一数值,测定相应的稳定电流值,如此逐点地测量一系列各个电极电势下的稳定电流值,以获得完整的极化曲线.对某些体系,达到稳态可能需要很长时间,为节省时间,提高测量重现性,往往人们自行规定每次电势恒定的时间.动态法:控制电极电势以较慢的速度连续地改变(扫描),并测量对应电位下的瞬时电流值,以瞬时电流与对应的电极电势作图,获得整个的极化曲线.一般来说,电极表面建立稳态的速度愈慢,则电位扫描速度也应愈慢.因此对不同的电极体系,扫描速度也不相同.为测得稳态极化曲线,人们通常依次减小扫描速度测定若干条极化曲线,当测至极化曲线不再明显变化时,可确定此扫描速度下测得的极化曲线即为稳态极化曲线.同样,为节省时间,对于那些只是为了比较不同因素对电极过程影响的极化曲线,则选取适当的扫描速度绘制准稳态极化曲线就可以了.上述两种方法都已经获得了广泛应用,尤其是动态法,由于可以自动测绘,扫描速度可控制一定,因而测量结果重现性好,特别适用于对比实验.(2) 恒电流法恒电流法就是控制研究电极上的电流密度依次恒定在不同的数值下,同时测定相应的稳定电极电势值.采用恒电流法测定极化曲线时,由于种种原因,给定电流后,电极电势往往不能立即达到稳态,不同的体系,电势趋于稳态所需要的时间也不相同,因此在实际测量时一般电势接近稳定(如1min～3min内无大的变化)即可读值,或人为自行规定每次电流恒定的时间.【仪器试剂】恒电位仪一台;饱和甘汞电极1支;碳钢电极1支;铂电极1支;三室电解槽1只(见图2-19-2)2 mol·dm-3 (NH4)2CO3溶液;0.5 mol·dm-3H2SO4溶液;丙酮溶液【实验步骤】1. 碳钢预处理:用金相砂纸将碳钢研究电极打磨至镜面光亮,用石蜡蜡封,留出1cm2面积,如蜡封多可用小刀去除多余的石蜡,保持切面整齐.然后在丙酮中除油,在0.5M的硫酸溶液中去除氧化层,浸泡时间分别不低于10S.图2-19-2三室电解槽1.研究电极;2.参比电极;3.辅助电极2. 恒电位法测定极化曲线的步骤:A 准备工作仪器开启前,"工作电源"置于"关","电位量程"置于"20V","补偿衰减"置于"0","补偿增益"置于"2","电流量程"置于"200mA","工作选择"置于"恒电位","电位测量选择"置于"参比".B 通电插上电源,"工作电源"置于"自然"档,指示灯亮,电流显示为0,电位表显示的电位为"研究电极"相对于"参比电极"的稳定电位,称为自腐电位,其绝对值大于0.8V可以开始下面的操作,否则需要重新处理电极.C "电位测量选择"置于"给定",仪器预热5-15min.电位表指示的给定电位为预设定的"研究电极"相对于"参比电极"的电位.D 调节"恒电位粗调"和"恒电位细调"使电位表指示的给定电位为自腐电位,"工作电源"置于"极化".F 阴极极化调节"恒电位粗调"和"恒电位细调"每次减少10mV,直到减少200mV,每减少一次,测定1min后的电流值.测完后,将给定电位调回自腐电位值.G 阳极极化将"工作电源"置于"自然","电位测量选择"置于"参比",等待电位逐渐恢复到自腐电位±5mV,否则需要重新处理电极.重复C,D,F步骤,F步骤中给定电位每次增加10mV,直到做出完整的极化曲线.提示,到达极化曲线的平台区,给定电位可每次增加100mV.H 实验完成,"电位测量选择"置于"参比","工作电源"置于"关".【注意事项】按照实验要求,严格进行电极处理.将研究电极置于电解槽时,要注意与鲁金毛细管之间的距离每次应保持一致.研究电极与鲁金毛细管应尽量靠近,但管口离电极表面的距离不能小于毛细管本身的直径.每次做完测试后,应在确认恒电位仪或电化学综合测试系统在非工作的状态下,关闭电源,取出电极.【数据处理】1. 对静态法测试的数据应列出表格.自腐电位-0.805V阴极极化数据:电位(V)电流(mA)电位(V)电流(mA)阳极极化数据:电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)2. 以电流密度为纵坐标,电极电势(相对饱和甘汞)为横坐标,绘制极化曲线.3. 讨论所得实验结果及曲线的意义,指出钝化曲线中的活性溶解区,过渡钝化区,稳定钝化区,过钝化区,并标出临界钝化电流密度(电势),维钝电流密度等数值.活性溶解区:过渡钝化区:稳定钝化区:;过钝化区:临界钝化电流密度(电势):维钝电流密度:思考题1. 比较恒电流法和恒电位法测定极化曲线有何异同,并说明原因.恒电流法是恒定电流测定相应的电极电势,恒电位法是很定电位测定相应的电流,对于阴极极化来说,两种方法测得的曲线相同,对于阳极极化来说,由于电流和电位不是一一对应的关系,得到不同的曲线.2. 测定阳极钝化曲线为何要用恒电位法用恒电位法能得到完整的极化曲线,用恒电流法只能得到ABEF曲线,即得到活化区以及过钝化区的一部分,得不到完整的几乎曲线.3. 做好本实验的关键有哪些电极的处理;研究电极与鲁金毛细管的距离;甘汞电极的误差;电位的每次改变值;溶液中杂质离子的存在等等【讨论】1. 电化学稳态的含义指定的时间内,被研究的电化学系统的参量,包括电极电势,极化电流,电极表面状态,电极周围反应物和产物的浓度分布等,随时间变化甚微,该状态通常被称为电化学稳态.电化学稳态不是电化学平衡态.实际上,真正的稳态并不存在,稳态只具有相对的含义.到达稳态之前的状态被称为暂态.在稳态极化曲线的测试中,由于要达到稳态需要很长的时间,而且不同的测试者对稳态的认定标准也不相同,因此人们通常人为界定电极电势的恒定时间或扫描速度,此法尤其适用于考察不同因素对极化曲线的影响时.2. 三电极体系极化曲线描述的是电极电势与电流密度之间的关系.被研究电极过程的电极被称为研究电极或工作电极.与工作电极构成电流回路,以形成对研究电极极化的电极称为辅助电极,也叫对电极.其面积通常要较研究电极为大,以降低该电极上的极化.参比电极是测量研究电极电势的比较标准,与研究电极组成测量电池.参比电极应是一个电极电势已知且稳定的可逆电极,该电极的稳定性和重现性要好.为减少电极电势测试过程中的溶液电位降,通常两者之间以鲁金毛细管相连.鲁金毛细管应尽量但也不能无限制靠近研究电极表面,以防对研究电极表面的电力线分布造成屏蔽效应.3. 影响金属钝化过程的几个因素金属的钝化现象是常见的,人们已对它进行了大量的研究工作.影响金属钝化过程及钝化性质的因素,可以归纳为以下几点:(1) 溶液的组成.溶液中存在的H+,卤素离子以及某些具有氧化性的的阴离子,对金属的钝化现象起着颇为显著的影响.在中性溶液中,金属一般比较容易钝化,而在酸性或某些碱性的溶液中,钝化则困难得多,这与阳极产物的溶解度有关系.卤素离子,特别是氯离子的存在,则明显地阻滞了金属的钝化过程,已经钝化了的金属也容易被它破坏(活化),而使金属的阳极溶解速度重新增大.溶液中存在的某些具有氧化性的阴离子(如CrO2-4)则可以促进金属的钝化.(2) 金属的化学组成和结构.各种纯金属的钝化性能不尽相同,以铁,镍,铬三种金属为例,铬最容易钝化,镍次之,铁较差些.因此添加铬,镍可以提高钢铁的钝化能力及钝化的稳定性.(3) 外界因素(如温度,搅拌等).一般来说,温度升高以及搅拌加剧,可以推迟或防止钝化过程的发生,这显然与离子的扩散有关实验十二铁的极化和钝化曲线的测定一、实验目的1. 测定铁在不同pH溶液中的极化曲线。
