基于TEA1751的反激式准谐振开关电源的设计

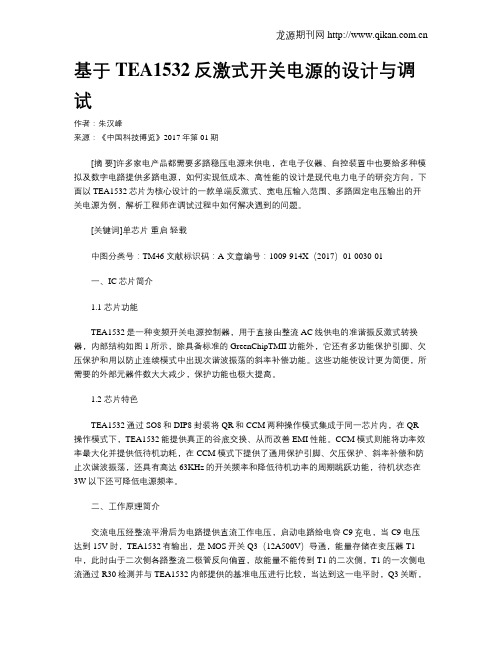

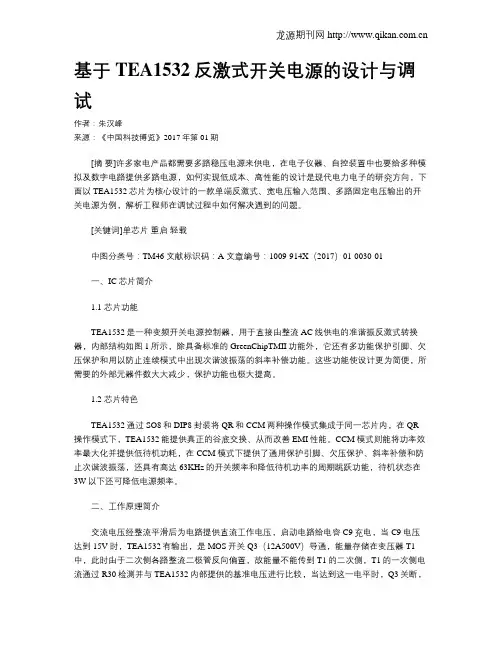

基于TEA1532反激式开关电源的设计与调试作者：朱汉峰来源：《中国科技博览》2017年第01期[摘要]许多家电产品都需要多路稳压电源来供电，在电子仪器、自控装置中也要给多种模拟及数字电路提供多路电源，如何实现低成本、高性能的设计是现代电力电子的研究方向，下面以TEA1532芯片为核心设计的一款单端反激式、宽电压输入范围、多路固定电压输出的开关电源为例，解析工程师在调试过程中如何解决遇到的问题。

[关键词]单芯片重启轻载中图分类号：TM46 文献标识码：A 文章编号：1009-914X（2017）01-0030-01一、IC芯片简介1.1 芯片功能TEA1532是一种变频开关电源控制器，用于直接由整流AC线供电的准谐振反激式转换器，内部结构如图1所示，除具备标准的GreenChipTMII功能外，它还有多功能保护引脚、欠压保护和用以防止连续模式中出现次谐波振荡的斜率补偿功能。

这些功能使设计更为简便，所需要的外部元器件数大大减少，保护功能也极大提高。

1.2 芯片特色TEA1532通过SO8和DIP8封装将QR和CCM两种操作模式集成于同一芯片内，在QR 操作模式下，TEA1532能提供真正的谷底交换、从而改善EMI性能。

CCM模式则能将功率效率最大化并提供低待机功耗，在CCM模式下提供了通用保护引脚、欠压保护、斜率补偿和防止次谐波振荡，还具有高达63KHz的开关频率和降低待机功率的周期跳跃功能，待机状态在3W以下还可降低电源频率。

二、工作原理简介交流电压经整流平滑后为电路提供直流工作电压，启动电路给电容C9充电，当C9电压达到15V时，TEA1532有输出，是MOS开关Q3（12A500V）导通，能量存储在变压器T1中，此时由于二次侧各路整流二极管反向偏置，故能量不能传到T1的二次侧，T1的一次侧电流通过R30检测并与TEA1532内部提供的基准电压进行比较，当达到这一电平时，Q3关断，所有变压器的绕组极性反向，输出整流二极管正向偏置，存储在T1中的能量传输到输出电容器。

负载减轻后开关管在第二个漏-源电压的极 小值处开通
数字降频的开关管漏-源极电压波形
负载进一步减轻时开关管在第三个漏-源电 压的极小值处开通
数字降频的开关管漏-源极电压波形
负载更加减小时开关管在第七个漏-源电压 的极小值处开通
应用ICE1QS01实现准谐振反激式开关电源
电路板元件排布图
电路的印制板图
电流泵对功率因数的贡献
通过简单的电路可以将开关电源的功率因 数提高到要求值。
3. 用NCP1207实现准谐振反激式开关电 源
（1）75W显示器开关电源电路图
75W显示器开关电源电路板图
75W显示器开关电源电路板元件排布图
动态自供电示意
（2）12V24W带有同步整流器的准 谐振开关电源设计实例8127D
电路图
电路板图
元件排布图
变压器设计
输入电压与整流输出电压
变压器设计
效率按87%计算，输入功率与输出功率的 关系：
变压器设计
直流母线的电流平均值
变压器设计
开关管选择800V耐压，对应的反冲电压： 其中尖峰电压选330V。
变压器设计
最大占空比：
变压器设计
开关管峰值电流：
变压器设计
开关频率为70kHz时对应的开关管导通时间
2. 应用ICE1QS01实现准谐振反激 式开关电源
解决方法2：数字降频
利用Infineon的数字降频的准谐振反激式开 关电源控制芯片ICE1QS01对反激式开关电 源进行控制，实现数字降频。
数字降频特性
数字降频的开关管漏-源极电压波形
重负载时开关管的漏-源极电压波形
数字降频的开关管漏-源极电压波形
（二）准谐振反激式开关电源的实 现

in
1
在导通结束前,初级电流上升达到:
Ipeak=
(2)
式中I 为峰值电流,A;T 为开关管导通时间,s。
peak
on
此时变压器储存的能量为:
E=
(3)
开关管导通时,一个周期内直流母线电压提供的功 率为:
P=
(4)
式中,T为开关管的开关周期,s。
2 准谐振反激式电源
准谐振反激式电源原理如图3所示。其中,R1为变压 器初级电感的等效电阻,Lleak为原边等效漏感量,Coss为 MOS管的外部输出电容。当发生准谐振时,原边能量全
第38卷 第11期 2020年 11月
数字技术与应用 Digital Technology &Application
Vol.38 No.11 N2o0v2e0m年b第er 12102期0
设计开发
DOI:10.19695/12-1369.2020.11.39
基于准谐振技术的反激式高压电源设计
VCS=0.14×(VCOMP-2.5)×(3-VVFF)
(5)
式中,VCS、VCOMP、VVFF为各引脚上的电压,V。
误差放大器的电压一般取VCOMP=5.6V,上式可简
化为:
VCS=0.43×(3-VVFF)
=0.43×(3-VCC×
)
(6)
V 为芯片外部供电电压,V;R ,R 为分压电阻,Ω。
裴子轩 吴一 黎坤
(中国航天第九研究院十六研究所,陕西西安 710100)
摘要:如今,高频开关电源的使用愈加广泛,但随着开关频率的增加,相应的开关损耗也会增加。基于L6565D控制芯片,采
用准谐振技术,设计了一种反激式高压电路,应用于激光陀螺高压电源中。由于L6565D控制芯片具有电压前馈功能,可以根据

一种高可靠性准谐振反激式开关电源的设计摘要：介绍了一种高可靠性准谐振反激式开关电源。

分析了准谐振反激式开关电源和电源冗余的工作原理及实现方式。

通过实验分析，验证了理论分析的准确性，提高了电源可靠性。

证明该电源降低了开关损耗，具有较高的电源效率；表明了两路冗余电源具有较好的均流效果。

关键词：准谐振；冗余；反激；开关电源随着社会对能源效率和环保问题的关注度日益提高，人们对开关电源的效率期望越来越高，而减少开关损耗是提高效率的重要途径之一。

采用准谐振技术控制开关管，使其在开关管两端电压最小时开通，可以很大程度地减少开关损耗，相比传统的反激式开关电源，最多可以提高5％以上效率；同时开通过程中因开关管承受的电压较低，产生的dv／dt 也小，于是产生较小的EMI，有效的解决电磁干扰等问题。

另一方面，开关电源现已广泛应用于铁路的通信网络等系统中。

电源除了要连续运行外，还要经受高低温、高湿、冲击等考验。

这就要求电源设备必须有很高的可靠性。

采用冗余结构是一种有效提高电源可靠性的方法。

本论文通过采用准谐振控制芯片和两路冗余热备份结构，设计出一种高可靠性的准谐振反激式开关电源。

1 准谐振反激式开关电源的原理及实现方式(1)准谐振反激式开关电源原理分析准谐振反激式开关电源基本原理和等效原理图如图1、2 所示。

其中Lm 为原边励磁电感，Lk 为原边漏感。

电容Cd 包括主开关管Q 的输出电容Coss，变压器的匝间电容以及电路中的其他一些杂散电容。

Rp 为初级绕组的寄生电阻，包括变压器原边绕组的电阻，铜线的高频趋肤效应、磁材料的损耗以及辐射效应的等效电阻。

准谐振反激式开关电源工作在DCM 或CRCM 状态，副边二极管电流下降到零之后，电容Cd，原边电感Lp=Lm+Lk 以及电阻Rp 构成一个RLC 谐振电。

反激准谐振的开关电源设计基于UCC28610电源网论坛老梁头反激式开关电源工作原理当开关K 导通时�由于变压器同名端�次级二极管反向截止�变压器初级电感储存能量�当开关K 关断�次级二极管正向导通�变压器初级储存的能量释放�给电容C 充电和向负载提供能量�图一 反激开关电源原理图反激式开关电源的DCM 工作模式图二 DCM模式VDS 电压波形图三 DCM模式电流波形DCM模式也叫完全能量转换模式，也就是常说的非连续模式，就是指磁芯中的能量完全释放（图三中Ip波形），次级整流二极管过零之后（图三中Is波形），初级开关管导通。

此模式的优点是次级整流管没有反向恢复问题，环路容易稳定。

但由于其磁芯能量完全释放，所以初级的电感电流降为零，此时导通的峰值电流比较大，电流有效值比较大，铜损和MOS的导通损耗比较大。

还有一个缺点由图可见当绕组中的能量完全释放完毕后，在开关管的漏极出现正弦波震荡电压，此震荡是由于MOS的结电容和原边电感引起的。

而对于传统的反激式变换器，其工作频率是固定的，因此开关管再次开通，有可能出现在震荡电压的任何位置（包括顶峰和谷底），为开关管带来开通损耗！反激式开关电源的CCM工作模式图四 CCM模式VDS电压波形图五 CCM模式的电流波形CCM模式也叫不完全能量转换模式，也就是常说的连续模式，就是指磁芯中的能量没有完全释放（图五中Ip波形），次级整流二极管没有完全过零的时候（图五中Is波形），初级的开关管导通。

此模式优点是磁芯能量没有完全释放，所以初级电感电流没有降为零，同等功率下此时的峰值电流有效值要比DCM小，所以铜损和MOS的导通损耗要比DCM小；但由于其次级整流管电流没有降到零，所以会有一个整流管反向回复时间带来的损耗。

另外CCM的负载在空载到满载变化时，会经历DCM → CRM → CCM三个阶段，当从DCM到CCM过渡时，传递函数会发生变化，容易震荡；当占空比比较大时容易产生次谐波震荡，往往需要加斜率补偿。

$ 6 李雄杰 9 彩色电视机开关电源原理与维修集萃 9 北京： 电子工业出版社，$+++ 阮新波等 9 直流开关电源的软开关技术 9 北京：科学出 版社，6&&&

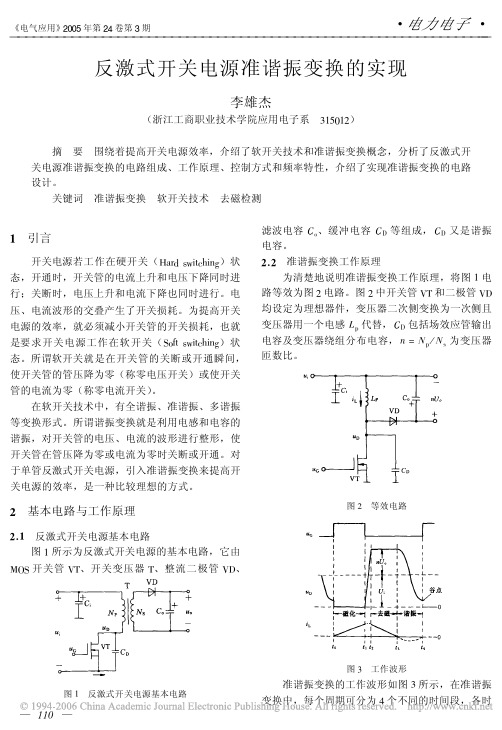

图%
由 !"#$%&’ 组成的准谐振反激式开关电源
!"$
去磁检测控制
收稿日期：6&&3 &2 $* !"#$%&’&脚为去磁检测输入，这可确保 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! @=4 /C E?1A:4 ;H@; /; H@C <H@?@<;:?/C;/<C 1> H/GH E?:</C/1= @=4 G114 （上接第 +3 页） &’()*+,) 5:;:<;/1= 1> ?:@<;/A: <B??:=; /C @= /DE1?;@=; E?:D/C: ;1 ?:@I ;/D: E:?>1?D@=<: ;H?1BGH M@;I@L C/DBI@;/1= @=4 C1>;F@?: :DBI@J ;/1= 1> ..( <1=4/;/1=9 -./01*2( 5(P ?:@<;/A: <B??:=; 4/G/;@I >/I;:? ..(
! 电路实现
!"# 电路组成 欲将反激式开关电源设计成准谐振变换方式， 可采用具有去磁检测控制功能的开关电源专用集成 电路，如 !"#$%&’、 (!)*’&+ 等。 图 % 电路可供参考，主要元件有：控制电路 !"#$%&’、场效应开关管 ,!$ 、开关变压器 !、谐振 电容 ! % 、光耦合器 ,-. 等，其中 !"#$%&’ 内部含 有压控振荡、逻辑控制、频率控制、输出驱动、电 流检测、过压保护、过载保护、过热保护、启动电 流源等电路。来自桥式整流后的直流电压 " / （约 0&&,）经 ! 中 心 抽 头、 #$ 到 达 !"#$%&’ 的 ! 脚， !"#$%&’ 开 始 工 作，工 作 后 的 !"#$%&’ 由 " 脚 供 电。 !"#$%&’ 的 # 脚 输 出 开 关 脉 冲，控 制 开 关 管 ,!$ 的开通与关断，从而控制流过 ! 一次绕组的电 流，并将开通期间存储在一次绕组中的能量传递给 关断期间的二次绕组，产生 " 1 输出电压。输出电 压经 # 2 、 #+ 取样及 ,!0 比较放大，再经光耦合器 ,-. 对 !"#$%&’ 的$脚设置反馈控制电压，以达到 稳定输出电压之目的。 !"#$%&’ % 脚外接软启动电 容 ! 3 ，过 流 检 测 电 阻 #% 上 的 电 压 也 经 #3 加 到 !"#$%&’%脚。

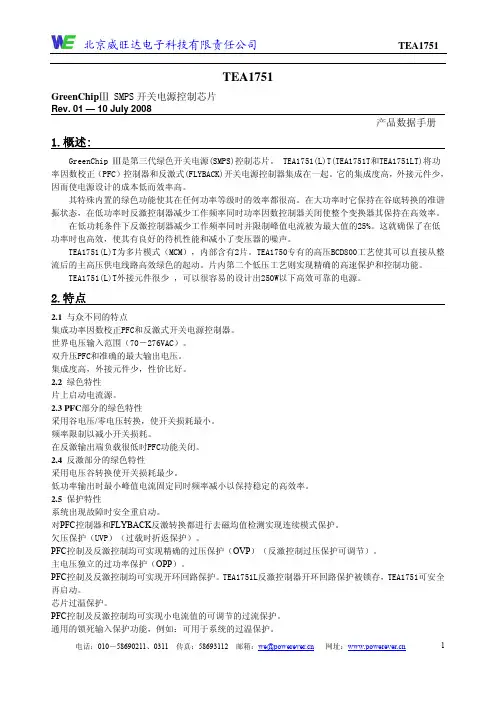

基于TEA1751的反激式准谐振开关电源的设计摘要：准谐振是一种能够实现零电压开通，减少开关损耗，降低EMI噪声的变换方式。

该文介绍了准谐振变换的工作原理，设计并实现了一种采用芯片TEA1751为控制电路的准谐振反激式开关电源。

与传统的反激式硬开关变换器相比，减少了开关管的开关损耗，提高了开关电源的效率。

关键词：开关电源；准谐振变换；零电压开关中图分类号：文献标识码：文章编号：0 引言随着电力电子技术的发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，目前，开关电源以小型、轻量和高效率的特点被广泛应用于电子设备，是当今电子信息产业不可缺少的一种电源方式[1]。

由于开关电源频率的提高，开关电源苦工作在硬开关状态，开关管开通时，开关管的电流上升和电压下降同时进行。

关断时，电压上升和电流下降也同时进行。

电压、电流波形的交叠产生了开关损耗，该损耗随开关频率的提高而急剧增加。

为了提高电源的效率，就必须减少开关管的开关损耗。

也就是要求开关电源工作在软开关状态。

软开关技术实际上就是利用电容与电感的谐振，以使开关管上的电压或通过开关管的电流按正弦或者准正弦规律变化，在减少开关损耗的同时也可控制浪涌的发生。

在软开关技术中，有全谐振、准谐振、多谐振等变换方式[3]。

本文引入准谐振变换方式来提高开关电源的效率。

1 反激式准谐振变换基本工作原理图1反激式准谐振开关电源的原理图图1所示为反激式准谐振开关电源的原理图，其中：RP 包括变压器初级绕组的电阻以及线路电阻，T为开关变压器，Lm 为初级励磁电感量，Llk为初级绕组漏感量，VT为MOS开关管，VD为整流二极管，Co为滤波电容，电容Cr 为缓冲电容，也是谐振电容，包括开关管VT 的输出电容COSS ，变压器的层间电容以及电路中的其他一些杂散电容。
