一轮复习《静电场》

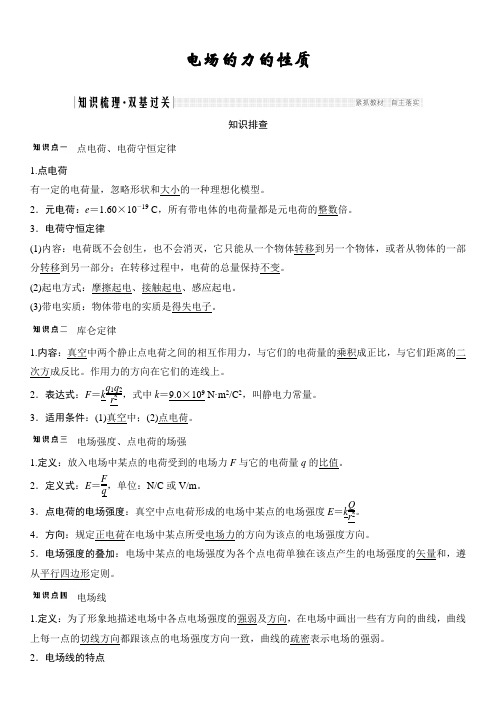

电场的力的性质知识排查点电荷、电荷守恒定律1.点电荷有一定的电荷量，忽略形状和大小的一种理想化模型。

2．元电荷：e ＝1.60×10－19 C ，所有带电体的电荷量都是元电荷的整数倍。

3．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变。

(2)起电方式：摩擦起电、接触起电、感应起电。

(3)带电实质：物体带电的实质是得失电子。

库仑定律1.内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们距离的二次方成反比。

作用力的方向在它们的连线上。

2．表达式：F ＝k q 1q 2r 2，式中k ＝9.0×109 N·m 2/C 2，叫静电力常量。

3．适用条件：(1)真空中；(2)点电荷。

电场强度、点电荷的场强1.定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值。

2．定义式：E ＝Fq ，单位：N/C 或V/m 。

3．点电荷的电场强度：真空中点电荷形成的电场中某点的电场强度E ＝k Qr 2。

4．方向：规定正电荷在电场中某点所受电场力的方向为该点的电场强度方向。

5．电场强度的叠加：电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和，遵从平行四边形定则。

电场线1.定义：为了形象地描述电场中各点电场强度的强弱及方向，在电场中画出一些有方向的曲线，曲线上每一点的切线方向都跟该点的电场强度方向一致，曲线的疏密表示电场的强弱。

2．电场线的特点小题速练1．思考判断(1)点电荷和电场线都是客观存在的。

( ) (2)根据F ＝kq 1q 2r 2，当r →0时，F →∞。

( ) (3)电场中某点的电场强度方向即为正电荷在该点所受的电场力的方向( ) (4)英国物理学家法拉第最早引入了电场概念，并提出用电场线表示电场。

( )(5)美国物理学家密立根通过油滴实验精确测定了元电荷e 的电荷量，获得诺贝尔奖。

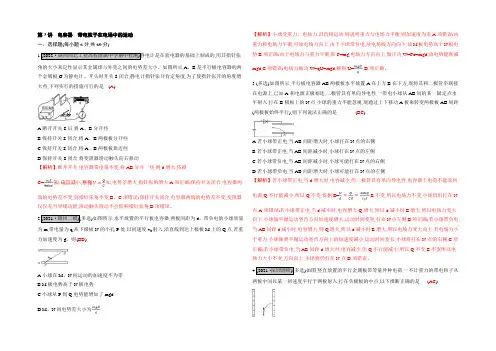

第3讲电容器带电粒子在电场中的运动一、选择题(每小题6分,共60分)1.(2022·陕西西北工业高校附属中学期中检测)静电计是在验电器的基础上制成的,用其指针张角的大小来定性显示其金属球与外壳之间的电势差大小。

如图所示,A、B是平行板电容器的两个金属板,G为静电计。

开头时开关S闭合,静电计指针张开肯定角度,为了使指针张开的角度增大些,下列实行的措施可行的是(A)A.断开开关S后,将A、B分开些B.保持开关S闭合,将A、B两极板分开些C.保持开关S闭合,将A、B两极板靠近些D.保持开关S闭合,将变阻器滑动触头向右移动【解析】断开开关,电容器带电量不变,将AB分开一些,则d增大,依据C=知,电势差增大,指针张角增大,A项正确;保持开关闭合,电容器两端的电势差不变,则指针张角不变,B、C项错误;保持开关闭合,电容器两端的电势差不变,变阻器仅仅充当导线功能,滑动触头滑动不会影响指针张角,D项错误。

2.(2021·锦州二模)(多选)如图所示,水平放置的平行板电容器,两板间距为d。

带负电的小球质量为m,带电量为q,从下极板N的小孔P处,以初速度v0射入,沿直线到达上极板M上的Q点,若重力加速度为g。

则(BD)A.小球在M、N间运动的加速度不为零B.M板电势高于N板电势C.小球从P到Q,电势能增加了mgdD.M、N间电势差大小为【解析】小球受重力、电场力,沿直线运动,则说明重力与电场力平衡,则加速度为零,A项错误;由重力和电场力平衡,可知电场力向上,由于小球带负电,故电场线方向向下,故M板电势高于N板电势,B项正确;由于电场力与重力平衡,即F=mg,电场力方向向上,做正功,W=Fd=mgd,故电势能削减mgd,C项错误;电场力做功W=qU=mgd,解得U=,D项正确。

3.(多选)如图所示,平行板电容器AB两极板水平放置,A在上方,B在下方,现将其和二极管串联接在电源上,已知A和电源正极相连,二极管具有单向导电性,一带电小球从AB间的某一固定点水平射入,打在B极板上的N点,小球的重力不能忽视,现通过上下移动A板来转变两极板AB间距(两极板始终平行),则下列说法正确的是(BC)A.若小球带正电,当AB间距增大时,小球打在N点的右侧B.若小球带正电,当AB间距减小时,小球打在N点的左侧C.若小球带负电,当AB间距减小时,小球可能打在N点的右侧D.若小球带负电,当AB间距增大时,小球可能打在N点的左侧【解析】若小球带正电,当d增大时,电容减小,但二极管具有单向导电性,电容器上电荷不能流回电源,Q不行能减小,所以Q不变,依据E=,E不变,所以电场力不变,小球仍旧打在N点,A项错误;若小球带正电,当d减小时,电容增大,Q增大,所以d减小时E增大,所以电场力变大向下,小球做平抛运动竖直方向加速度增大,运动时间变短,打在N点左侧,B项正确;若小球带负电,当AB间距d减小时,电容增大,则Q增大,所以d减小时E增大,所以电场力变大向上,若电场力小于重力,小球做类平抛运动竖直方向上的加速度减小,运动时间变长,小球将打在N点的右侧,C项正确;若小球带负电,当AB间距d增大时,电容减小,但Q不行能减小,所以Q不变,E不变所以电场力大小不变,方向向上,小球将仍打在N点,D项错误。

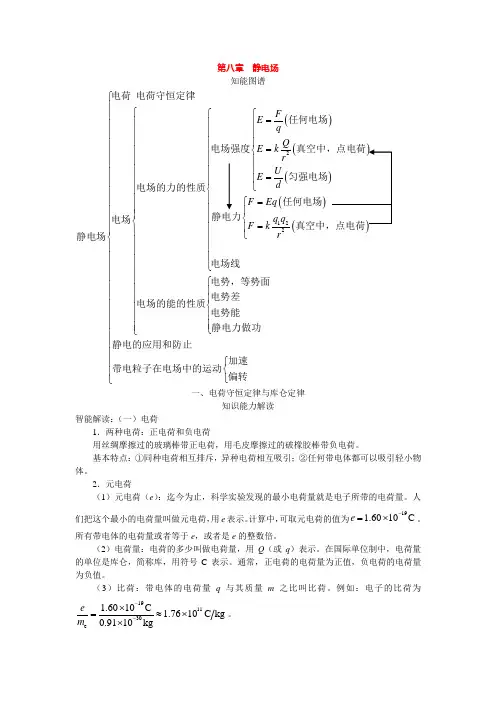

第八章 静电场 知能图谱()((()(2122 F E q Q E k r U E d F Eq q q F k r ⎧⎪⎧⎧⎧=⎪⎪⎪⎪⎪⎪⎪⎪⎪=⎨⎪⎪⎪⎪⎪⎪⎪⎪=⎪⎪⎪⎩⎪⎨⎪⎪⎧=⎪⎪⎪⎪⎨⎪⎨=⎪⎪⎪⎩⎪⎨⎪⎪⎪⎪⎪⎩⎪⎪⎧⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎩⎩⎧⎨⎩任何电场电场强度匀强电场电场的力的性质任何电场静电力电场静电场电场线电势，等势面电势差电场的能的性质电势能静电力做功静电的应用和防止加速带电粒子在电场中的运电荷电动偏转荷守恒定律⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩一、电荷守恒定律与库仑定律 知识能力解读智能解读：（一）电荷1．两种电荷：正电荷和负电荷用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的破橡胶棒带负电荷。

基本特点：①同种电荷相互排斥，异种电荷相互吸引；②任何带电体都可以吸引轻小物体。

2．元电荷（1）元电荷（e ）：迄今为止，科学实验发现的最小电荷量就是电子所带的电荷量。

人们把这个最小的电荷量叫做元电荷，用e 表示。

计算中，可取元电荷的值为191.6010C e -=⨯。

所有带电体的电荷量或者等于e ，或者是e 的整数倍。

（2）电荷量：电荷的多少叫做电荷量，用Q （或q ）表示。

在国际单位制中，电荷量的单位是库仑，简称库，用符号C 表示。

通常，正电荷的电荷量为正值，负电荷的电荷量为负值。

（3）比荷：带电体的电荷量q 与其质量m 之比叫比荷。

例如：电子的比荷为191130e 1.6010C 1.7610C kg 0.9110kge m --⨯=≈⨯⨯。

说明：（1）元电荷只是一个电荷量，没有正负，不是物质。

电子、质子是实实在在的粒子，不是元电荷，其带电荷量为一个元电荷。

（2）元电荷是自然界中最小的电荷量，电荷量是不能连续变化的物理量，所有带电体的电荷量或者等于e ，或者是e 的整数倍。

3．点电荷：若带电体大小与它们之间的距离相比可以忽略时，这样的带电体可以看成点电荷，点电荷是一种理想化模型。

素养练12等效思想在电场中的应用(科学思维)1.(多选)如图所示,用绝缘细线拴一带负电小球,在竖直平面内做圆周运动,匀强电场方向竖直向下。

下列说法正确的是( )A.小球可能做匀速圆周运动B.小球运动到最高点a时,线的拉力一定最小C.小球运动到最低点b时,速度一定最大D.小球运动到最高点a时,电势能最小2.(多选)(浙江嘉兴高三质检)如图甲所示,一带正电的物块从粗糙程度不清楚的绝缘斜面上O点由静止滑下,途经P、Q两点,所在空间有方向平行于斜面向上的匀强电场,以O点为原点,选斜面底端为重力势能参考平面,作出物块从O至Q过程中的机械能E机随位移x变化的关系如图乙所示,其中O至P过程的图线为曲线,P至Q过程的图线为直线,运动中物块的电荷量不变,则( )A.O至P过程中,物块做加速度减小的加速运动B.P至Q过程中,物块做匀加速直线运动C.P至Q过程中,摩擦力对物块做功的功率不变D.O至Q过程中,物块的重力势能与电势能之和不断减小3.(多选)如图甲所示,用轻绳拴着一个质量为m、电荷量为+q的小球在竖直面内绕O点做圆周运动,竖直面内加有竖直向下的匀强电场,不计一切阻力,小球运动到最高点时的动能E k与绳的拉力F间的关系如图乙所示,重力加速度为g,则( )A.轻绳的长度为abB.电场强度大小为b-mgqC.小球在最低点时的最小速度为√5amD.小球在最低点和最高点所受绳子的拉力差为6b4.(浙江名校联考)如图所示,在沿水平方向的匀强电场中有一固定点O,用一根长度为L=0.4 m的绝缘细线把质量为m=0.20 kg,带有q=6.0×10-4C 正电荷的金属小球悬挂在O点,小球静止在B点时细线与竖直方向的夹角为θ=37°。

已知A、C两点分别为细线悬挂小球的水平位置和竖直位置,g 取10 m/s2,sin 37°=0.6,cos 37°=0.8。

(1)求A、B两点间的电势差U AB。

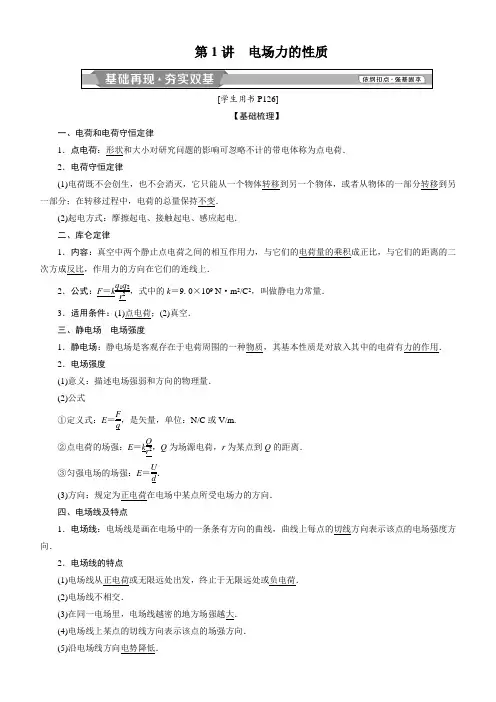

第1讲 电场力的性质[学生用书P126] 【基础梳理】一、电荷和电荷守恒定律1．点电荷：形状和大小对研究问题的影响可忽略不计的带电体称为点电荷． 2．电荷守恒定律(1)电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变．(2)起电方式：摩擦起电、接触起电、感应起电． 二、库仑定律1．内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．2．公式：F ＝k q 1q 2r 2，式中的k ＝9.0×109 N ·m 2/C 2，叫做静电力常量．3．适用条件：(1)点电荷；(2)真空． 三、静电场 电场强度1．静电场：静电场是客观存在于电荷周围的一种物质，其基本性质是对放入其中的电荷有力的作用． 2．电场强度(1)意义：描述电场强弱和方向的物理量． (2)公式①定义式：E ＝Fq，是矢量，单位：N/C 或V/m .②点电荷的场强：E ＝k Qr 2，Q 为场源电荷，r 为某点到Q 的距离．③匀强电场的场强：E ＝Ud．(3)方向：规定为正电荷在电场中某点所受电场力的方向． 四、电场线及特点1．电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向．2．电场线的特点(1)电场线从正电荷或无限远处出发，终止于无限远处或负电荷． (2)电场线不相交．(3)在同一电场里，电场线越密的地方场强越大． (4)电场线上某点的切线方向表示该点的场强方向． (5)沿电场线方向电势降低．(6)电场线和等势面在相交处互相垂直． 3．几种典型电场的电场线(如图所示)【自我诊断】(1)任何带电体所带的电荷量都是元电荷的整数倍．( ) (2)根据公式F ＝k q 1q 2r2得，当r →0时，有F →∞.( )(3)电场强度反映了电场力的性质，所以电场中某点的场强与试探电荷在该点所受的电场力成正比．( ) (4)电场中某点的场强方向与负电荷在该点所受的电场力的方向相反．( )(5)在真空中，点电荷的场强公式E ＝kQr 2中的Q 是产生电场的场源电荷的电荷量，E 与试探电荷无关．( )(6)带电粒子的运动轨迹一定与电场线重合．( )(7)在点电荷产生的电场中，以点电荷为球心的同一球面上各点的电场强度都相同．( ) 提示：(1)√ (2)× (3)× (4)√ (5)√ (6)× (7)×如图所示为真空中两点电荷A 、B 形成的电场中的一簇电场线，已知该电场线关于虚线对称，O 点为A 、B 电荷连线的中点，a 、b 为其连线的中垂线上对称的两点，则下列说法正确的是( )A ．A 、B 可能带等量异号的正、负电荷 B ．A 、B 可能带不等量的正电荷C ．a 、b 两点处无电场线，故其电场强度可能为零D ．同一试探电荷在a 、b 两点处所受电场力大小相等，方向一定相反提示：选D .根据题图中的电场线分布可知，A 、B 带等量的正电荷，选项A 、B 错误；a 、b 两点处虽然没有画电场线，但其电场强度一定不为零，选项C 错误；由图可知，a 、b 两点处电场强度大小相等，方向相反，同一试探电荷在a 、b 两点处所受电场力一定大小相等，方向相反，选项D 正确．计算两个带电小球之间的库仑力时，公式中的r一定是指两个球心之间的距离吗？为什么？提示：不一定．当两个小球之间的距离相对于两球的直径较小时，两球不能看做点电荷，这时公式中的r 大于(带同种电荷)或小于(带异种电荷)两个球心之间的距离．对库仑定律的理解及应用[学生用书P127]【知识提炼】1．对库仑定律的理解(1)F ＝k q 1q 2r 2，r 指两点电荷间的距离．对可视为点电荷的两个均匀带电球，r 为两球的球心间距．(2)当两个电荷间的距离r →0时，电荷不能视为点电荷，它们之间的静电力不能认为趋于无限大． 2．求解涉及库仑力的平衡问题的解题思路涉及库仑力的平衡问题与纯力学平衡问题分析方法一样，受力分析是基础，应用平衡条件是关键，都可以通过解析法、图示法或两种方法相结合解决问题，但要注意库仑力的大小随着电荷间距变化的特点．具体步骤如下：【典题例析】(多选)如图所示，用两根长度相同的绝缘细线把一个质量为0.1 kg 的小球A 悬挂到水平板的M 、N 两点，A 上带有Q ＝3.0×10－6 C 的正电荷．两线夹角为120°，两线上的拉力大小分别为F 1和F 2.A 的正下方0.3 m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为0.2 kg(重力加速度取g ＝10 m/s 2；静电力常量k ＝9.0×109 N ·m 2/C 2，A 、B 球可视为点电荷)，则( )A ．支架对地面的压力大小为2.0 NB ．两线上的拉力大小F 1＝F 2＝1.9 NC ．将B 水平右移，使M 、A 、B 在同一直线上，此时两线上的拉力大小F 1＝1.225 N ，F 2＝1.0 ND ．将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝0.866 N[审题指导] 对小球进行受力分析，除受到重力、拉力外，还受到库仑力，按照力的平衡的解题思路求解问题．[解析] 设A 、B 间距为l ，A 对B 有竖直向上的库仑力，大小为F AB ＝kQ 2l 2＝0.9 N ；对B 与支架整体分析，竖直方向上合力为零，则F N ＋F AB ＝mg ，可得F N ＝mg －F AB ＝1.1 N ，由牛顿第三定律知F ′N ＝F N ，选项A 错误；因两细线长度相等，B 在A 的正下方，则两绳拉力大小相等，小球A 受到竖直向下的重力、库仑力和F 1、F 2作用而处于平衡状态，因两线夹角为120°，根据力的合成特点可知：F 1＝F 2＝G A ＋F AB ＝1.9 N ，选项B 正确；当B 移到无穷远处时，F 1＝F 2＝G A ＝1 N ，选项D 错误；当B 水平向右移至M 、A 、B 在同一条直线上时，如图所示，对A 受力分析并沿水平和竖直方向正交分解， 水平方向：F 1cos 30°＝F 2cos 30°＋F ′cos 30° 竖直方向：F 1sin 30°＋F 2sin 30°＝G A ＋F ′sin 30°由库仑定律知，A 、B 间库仑力大小F ′＝kQ 2⎝⎛⎭⎫l sin 30°2＝F AB4＝0.225 N ，联立以上各式可得F 1＝1.225 N ，F 2＝1.0 N ，选项C 正确．[答案] BC1．对库仑定律应用的认识(1)对于两个均匀带电绝缘球体，可以将其视为电荷集中于球心的点电荷，r 为两球心之间的距离． (2)对于两个带电金属球，要考虑金属球表面电荷的重新分布．(3)不能根据公式错误地推论：当r →0时，F →∞.其实，在这样的条件下，两个带电体已经不能再看成点电荷了．2．电荷的分配规律(1)两个带同种电荷的相同金属球接触，则其电荷量平分． (2)两个带异种电荷的相同金属球接触，则其电荷量先中和再平分．3．三点电荷共线平衡模型：三个点电荷若只受电场力且共线平衡，则满足“两同夹一异，两大夹一小，近小远大”的原则，即若已知一正一负两点电荷，则第三个点电荷应放在小电荷的外侧且与小电荷电性相反，再根据受力平衡求解相应距离和对应电荷量．【迁移题组】1 库仑定律与电荷守恒定律的结合问题1．三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的电荷量为q ，球2的电荷量为nq ，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F .现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F ，方向不变．由此可知( )A ．n ＝3B ．n ＝4C ．n ＝5D ．n ＝6解析：选D .由于各球之间距离远大于小球的直径，小球带电时可视为点电荷．由库仑定律F ＝k Q 1Q 2r 2知两点电荷间距离不变时，相互间静电力大小与两球所带电荷量的乘积成正比．又由于三小球相同，则接触时平分总电荷量，故有q ×nq ＝nq 2×⎝⎛⎭⎫q ＋nq 22，解得n ＝6，D 正确．2 三点电荷共线平衡的求解 2.如图所示，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电荷量为＋Q ，B 带电荷量为－9Q .现引入第三个点电荷C ，恰好使三个点电荷处于平衡状态，问：C 应带什么性质的电荷，应放于何处？所带电荷量为多少？解析：根据平衡条件判断，C 应带负电荷，放在A 的左边且和A 、B 在一条直线上，设C 带电荷量为q ，与A 点相距为x ，如图所示．答案：应为带电荷量为94Q 的负电荷，置于A 左方0.2 m 处且和A 、B 在一条直线上迁移3 库仑力作用下的平衡问题3.(多选)(2018·吉林长春外国语学校检测)如图所示，带电小球A 、B 的电荷分别为Q A 、Q B ，OA ＝OB ，都用长L 的丝线悬挂在O 点．静止时A 、B 相距为d .为使平衡时AB 间距离减为d2，可采用以下哪些方法( )A ．将小球A 、B 的质量都增加到原来的2倍 B ．将小球B 的质量增加到原来的8倍C ．将小球A 、B 的电荷量都减小到原来的一半D ．将小球A 、B 的电荷量都减小到原来的一半，同时将小球B 的质量增加到原来的2倍 解析：选BD .如图所示，B 受重力、绳子的拉力及库仑力；将拉力及库仑力合成，其合力应与重力大小相等、方向相反；由几何关系可知，m B g L ＝F d ，而库仑力F ＝kQ A Q B d 2；即m B g L ＝kQ A Q B d 2d ＝k Q A Q Bd 3，即m B gd 3＝kQ A Q B L .要使d 变为d2，可以使B 球质量增大到原来的8倍而保证上式成立，故A 错误，B 正确；或将小球A 、B 的电荷量都减小到原来的一半，同时小球B 的质量增加到原来的2倍，也可保证等式成立，故C 错误，D 正确．对电场强度的理解及巧解[学生用书P129]【知识提炼】电场强度三个表达式的比较直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图．M 、N 两点各固定一负点电荷，一电量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )A .3kQ4a2，沿y 轴正向 B ．3kQ4a2，沿y 轴负向C .5kQ4a 2，沿y 轴正向 D ．5kQ4a2，沿y 轴负向[审题指导] 由点电荷场强公式E ＝kQr 2可计算出各点的场强大小，再由矢量合成原则分析场强的叠加．[解析] 处于O 点的正点电荷在G 点处产生的场强E 1＝k Qa 2，方向沿y 轴负向；又因为G 点处场强为零，所以M 、N 处两负点电荷在G 点共同产生的场强E 2＝E 1＝k Qa 2，方向沿y 轴正向；根据对称性，M 、N 处两负点电荷在H 点共同产生的场强E 3＝E 2＝k Qa 2，方向沿y 轴负向；将该正点电荷移到G 处，该正点电荷在H 点产生的场强E 4＝k Q （2a ）2，方向沿y 轴正向，所以H 点的场强E ＝E 3－E 4＝3kQ4a 2，方向沿y 轴负向． [答案] B电场强度的叠加与计算【迁移题组】1 点电荷电场中场强的计算1．如图，真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6 C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109 N ·m 2/C 2，求：(1)两点电荷间的库仑力大小； (2)C 点的电场强度的大小和方向．解析：(1)根据库仑定律，A 、B 两点电荷间的库仑力大小为F ＝k q 2L 2 ①代入数据得F ＝9.0×10－3 N ．②(2)A 、B 两点电荷在C 点产生的场强大小相等，均为 E 1＝k q L2③A 、B 两点电荷形成的电场在C 点的合场强大小为 E ＝2E 1cos 30°④由③④式联立并代入数据得E ≈7.8×103 N/C 场强E 的方向沿y 轴正方向．答案：(1)9.0×10－3 N (2)7.8×103 N/C 方向沿y 轴正方向2特殊电场中电场强度的巧解2．均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q，球面半径为R，CD为通过半球面顶点与球心O的轴线，在轴线上有M、N两点，OM＝ON＝2R.已知M点的场强大小为E，则N点的场强大小为()A.kq2R2－E B．kq 4R2C.kq4R2－E D．kq4R2＋E解析：选A.左半球面AB上的正电荷产生的电场等效为带正电荷为2q的整个球面的电场和带电荷－q的右半球面的电场的合电场，则E＝2kq（2R）2－E′，E′为带电荷－q的右半球面在M点产生的场强大小．带电荷－q的右半球面在M点的场强大小与带正电荷为q的左半球面AB在N点的场强大小相等，则E N＝E′＝2kq（2R）2－E＝kq2R2－E，则A正确．电场线与粒子运动轨迹问题[学生用书P129]【知识提炼】1．电荷运动的轨迹与电场线一般不重合．若电荷只受电场力的作用，在以下条件均满足的情况下两者重合(1)电场线是直线．(2)电荷由静止释放或有初速度，且初速度方向与电场线方向平行．2．由粒子运动轨迹判断粒子运动情况(1)粒子受力方向指向曲线的内侧，且与电场线相切．(2)由电场线的疏密判断加速度大小．(3)由电场力做功的正负判断粒子动能的变化情况．【典题例析】(多选)如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则()A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增大C．a的加速度将减小，b的加速度将增大D．两个粒子的电势能都减少[审题指导]解此题关键要抓住两点：(1)利用运动轨迹结合曲线运动分析粒子的受力方向及做功特点．(2)利用电场线的疏密分析电场力及加速度的大小．[解析]因为电场线方向未知，不能确定a、b的电性，所以选项A错误；由于电场力对a、b都做正功，所以a、b的速度都增大，电势能都减少，选项B错误、D正确；粒子的加速度大小取决于电场力的大小，a 向电场线稀疏的方向运动，b向电场线密集的方向运动，所以选项C正确．[答案]CD1．重要电场线的比较2(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从二者的夹角情况来分析曲线运动的情况．(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题意中相互制约的三个方面．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知(三不知)，则要用“假设法”分别讨论各种情况．【迁移题组】1等量异(同)种电荷电场线的分布1．如图所示，在真空中有两个固定的等量异种点电荷＋Q和－Q.直线MN是两点电荷连线的中垂线，O 是两点电荷连线与直线MN的交点．a、b是两点电荷连线上关于O的对称点，c、d是直线MN上的两个点．下列说法中正确的是()A．a点的场强大于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小B．a点的场强小于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大C．a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小D．a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大解析：选C.在两电荷的连线上，由场强的叠加原理可知，中点O场强最小，从O点到a点或b点，场强逐渐增大，由于a、b是两点电荷连线上关于O的对称点，场强相等，选项A、B错误；在两电荷连线的中垂线上，中点O的场强最大，由O点到c点或d点，场强逐渐减小，所以沿MN从c点到d点场强先增大后减小，因此检验电荷所受电场力先增大后减小，所以C正确、D错误．2电场线中带电粒子的运动分析2.如图，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则()A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v aD．a b>a c>a a，v a>v c>v b解析：选D.由点电荷电场强度公式E＝k qr2可知，离场源点电荷P越近，电场强度越大，Q受到的电场力越大，由牛顿第二定律可知，加速度越大，由此可知，a b>a c>a a，A、B选项错误；由力与运动的关系可知，Q 受到的库仑力指向运动轨迹凹的一侧，因此Q与P带同种电荷，Q从c到b的过程中，电场力做负功，动能减少，从b到a的过程中电场力做正功，动能增加，因此Q在b点的速度最小，由于c、b两点的电势差的绝对值小于a、b两点的电势差的绝对值，因此Q从c到b的过程中，动能的减少量小于从b到a的过程中动能的增加量，Q在c点的动能小于在a点的动能，即有v a>v c>v b，C选项错误、D选项正确．3根据粒子运动情况判断电场线分布3.一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v－t图象如图所示，则A、B两点所在区域的电场线分布情况可能是下图中的()解析：选C.由v－t图象可知负电荷在电场中做加速度越来越大的加速运动，故电场线应由B指向A且A 到B的方向场强变大，电场线变密，选项C正确．[学生用书P130])1.(多选)(2016·高考浙江卷)如图所示，把A、B两个相同的导电小球分别用长为0.10 m的绝缘细线悬挂于O A和O B两点．用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定．两球接触后分开，平衡时距离为0.12 m．已测得每个小球质量是8.0×10－4 kg，带电小球可视为点电荷，重力加速度g＝10 m/s2，静电力常量k＝9.0×109 N·m2/C2，则()A．两球所带电荷量相等B．A球所受的静电力为1.0×10－2 NC．B球所带的电荷量为46×10－8 CD．A、B两球连线中点处的电场强度为0解析：选ACD.用丝绸摩擦过的玻璃棒带正电荷，与A球接触后A球也带正电荷，两球接触后分开，B球也带正电荷，且两球所带电荷量相等，A 正确；两球相互排斥，稳定后A 球受力情况如图所示sin θ＝0.060.10＝0.60，θ＝37°F 库＝mg tan 37°＝6.0×10－3 N ，B 项错误；F 库＝k Q A Q Br2Q A ＝Q B ＝Q ，r ＝0.12 m联立上式得Q ＝46×10－8 C ，故C 项正确；由等量同种点电荷产生的电场的特点可知，A 、B 两球连线中点处的场强为0，故D 项正确．2．(多选)(2017·高考天津卷)如图所示，在点电荷Q 产生的电场中，实线MN 是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹．设电子在A 、B 两点的加速度大小分别为a A 、a B ，电势能分别为E p A 、E p B .下列说法正确的是( )A ．电子一定从A 向B 运动B ．若a A >a B ，则Q 靠近M 端且为正电荷C ．无论Q 为正电荷还是负电荷一定有E p A <E p BD ．B 点电势可能高于A 点电势解析：选BC .电子仅在电场力作用下可能从A 运动到B ，也可能从B 运动到A ，所以A 错误；若a A >a B ，说明电子在A 点受到的电场力大于在B 点受到的电场力，所以A 距离点电荷较近，B 距离点电荷较远，又因为电子受到的电场力指向轨迹凹侧，因此Q 靠近M 端且为正电荷，B 正确；无论Q 是正电荷还是负电荷，若电子从A 运动到B ，一定是克服电场力做功，若电子从B 运动到A ，一定是电场力做正功，即一定有E p A <E p B ，C 正确；对于同一个负电荷，电势低处电势能大，B 点电势一定低于A 点电势，D 错误．3．(多选)(2018·武汉质检)离子陷阱是一种利用电场或磁场将离子俘获并囚禁在一定范围内的装置．如图所示为最常见的“四极离子陷阱”的俯视示意图，四根平行细杆与直流电压和叠加的射频电压相连，相当于四个电极，相对的电极带等量同种电荷，相邻的电极带等量异种电荷．在垂直于四根杆的平面内四根杆的连线是一个正方形abcd ，A 、C 是a 、c 连线上的两点，B 、D 是b 、d 连线上的两点，A 、C 、B 、D 到正方形中心O 的距离相等．则下列判断正确的是( )A ．D 点的电场强度为零B ．A 、B 、C 、D 四点电场强度相等C ．A 点电势比B 点电势高D ．O 点的电场强度为零解析：选CD .根据电场的叠加原理，a 、c 两个电极带等量正电荷，其中点O 的合场强为零，b 、d 两个电极带等量负电荷，其中点O 的合场强为零，则O 点的合场强为零，D 正确；同理，D 点的场强方向水平向右，A 错误；A 、B 、C 、D 四点的场强大小相等，方向不同，B 错误；由电场特点知，电场方向由A 指向O ，由O 指向B ，故φA >φO ，φO >φB ，则φA >φB ，C 正确．4．(2017·高考北京卷)如图所示，长l ＝1 m 的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ＝37°.已知小球所带电荷量q ＝1.0×10－6 C ，匀强电场的场强E ＝3.0×103 N/C ，取重力加速度g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.求：(1)小球所受电场力F 的大小． (2)小球的质量m .(3)将电场撤去，小球回到最低点时速度v 的大小． 解析：(1)F ＝qE ＝3.0×10－3 N .(2)由qE mg＝tan 37°，得m ＝4.0×10－4 kg . (3)由mgl (1－cos 37°)＝12m v 2，得v ＝2gl （1－cos 37°）＝2.0 m/s .答案：见解析[学生用书P319(单独成册)] (建议用时：60分钟)一、单项选择题1．两个分别带有电荷量－Q 和＋5Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F ，两小球相互接触后将其固定距离变为r2，则两球间库仑力的大小为( )A .5F16 B ．F 5C .4F 5D ．16F 5解析：选D .两球相距r 时，根据库仑定律F ＝k Q ·5Q r 2，两球接触后，带电荷量均为2Q ，则F ′＝k 2Q ·2Q⎝⎛⎭⎫r 22，由以上两式可解得F ′＝16F5，D 正确．2．(2015·高考浙江卷)如图所示为静电力演示仪，两金属极板分别固定于绝缘支架上，且正对平行放置．工作时两板分别接高压直流电源的正负极，表面镀铝的乒乓球用绝缘细线悬挂在两金属极板中间，则( )A ．乒乓球的左侧感应出负电荷B ．乒乓球受到扰动后，会被吸在左极板上C ．乒乓球共受到电场力、重力和库仑力三个力的作用D ．用绝缘棒将乒乓球拨到与右极板接触，放开后乒乓球会在两极板间来回碰撞解析：选D .两极板间电场由正极板指向负极板，镀铝乒乓球内电子向正极板一侧聚集，故乒乓球的右侧感应出负电荷，选项A 错误；乒乓球受到重力、细线拉力和电场力三个力的作用，选项C 错误；乒乓球与任一金属极板接触后会带上与这一金属极板同种性质的电荷，而相互排斥，不会吸在金属极板上，到达另一侧接触另一金属极板时也会发生同样的现象，所以乒乓球会在两极板间来回碰撞，选项B 错误、D 正确．3．(2016·高考江苏卷)一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示．容器内表面为等势面，A 、B 为容器内表面上的两点，下列说法正确的是( )A ．A 点的电场强度比B 点的大 B ．小球表面的电势比容器内表面的低C ．B 点的电场强度方向与该处内表面垂直D ．将检验电荷从A 点沿不同路径移到B 点，电场力所做的功不同解析：选C .由于A 点处电场线比B 点处电场线疏，因此A 点电场强度比B 点小，A 项错误；沿着电场线的方向电势逐渐降低，因此小球表面的电势比容器内表面的电势高，B 项错误；由于处于静电平衡的导体表面是等势面，电场线垂直于等势面，因此B 点的电场强度方向与该处内表面垂直，C 项正确；将检验电荷从A 点沿不同的路径移到B 点，由于A 、B 两点的电势差恒定，因此电场力做功W AB ＝qU AB 相同，D 项错误．4．如图所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A ．k 3qR2B ．k 10q 9R2C ．k Q ＋q R 2D ．k 9Q ＋q 9R 2解析：选B .由b 点处的合场强为零可得圆盘在b 点处的场强与点电荷q 在b 点处的场强大小相等、方向相反，所以圆盘在b 点处的场强大小为E b ＝k qR 2，再根据圆盘场强的对称性和电场强度叠加即可得出d 点处的场强大小为E d ＝E b ＋k q （3R ）2＝k 10q9R 2，B 正确．5.如图所示，xOy 平面是无穷大导体的表面，该导体充满z <0的空间，z >0的空间为真空．将电荷量为q 的点电荷置于z 轴上z ＝h 处，则在xOy 平面上会产生感应电荷．空间任意一点处的电场皆是由点电荷q 和导体表面上的感应电荷共同激发的．已知静电平衡时导体内部场强处处为零，则在z 轴上z ＝h2处的场强大小为(k为静电力常量)( )A ．k 4q h 2B ．k 4q 9h 2C ．k 32q 9h2D ．k 40q 9h2解析：选D .点电荷q 和感应电荷所形成的电场在z >0的区域可等效成关于O 点对称的电偶极子形成的电场．所以z 轴上z ＝h 2处的场强E ＝k q ⎝⎛⎭⎫h 22＋k q ⎝⎛⎭⎫32h 2＝k 40q9h 2，选项D 正确． 6.将两个质量均为m 的小球a 、b 用绝缘细线相连，竖直悬挂于O 点，其中球a 带正电、电荷量为q ，球b 不带电，现加一电场强度方向平行竖直平面的匀强电场(没画出)，使整个装置处于平衡状态，且绷紧的绝缘细线Oa 与竖直方向的夹角为θ＝30°，如图所示，则所加匀强电场的电场强度大小可能为( )A .mg4q B ．mg qC .mg 2qD ．3mg4q解析：选B .取小球a 、b 整体作为研究对象，则受重力2mg 、悬线拉力F T 和电场力F 作用处于平衡，此三力满足如图所示的三角形关系，由图知F 的最小值为2mg sin 30°＝mg ，由F ＝qE 知A 、C 、D 错，B 对．二、多项选择题7．如图所示为在同一电场中a 、b 、c 、d 四点分别引入检验电荷时，测得的检验电荷所受电场力跟它的电荷量的函数关系图象，那么下列叙述正确的是( )A ．这个电场是匀强电场B ．a 、b 、c 、d 四点的场强大小关系是E d ＞E a ＞E b ＞E cC ．a 、b 、c 、d 四点的场强大小关系是E a ＞E c ＞E b ＞E dD ．a 、b 、d 三点的强场方向相同解析：选CD .由场强的定义式E ＝Fq 并结合图象的斜率可知电场强度的大小，则E a ＞E c ＞E b ＞E d ，此电场不是匀强电场，选项A 、B 错误，选项C 正确；图象斜率的正负表示电场强度的方向，a 、b 、d 三点相应图线的斜率为正，三点的场强方向相同，选项D 正确．8．(2015·高考江苏卷)两个相同的负电荷和一个正电荷附近的电场线分布如图所示．c 是两负电荷连线的中点，d 点在正电荷的正上方，c 、d 到正电荷的距离相等，则( )A ．a 点的电场强度比b 点的大B ．a 点的电势比b 点的高C ．c 点的电场强度比d 点的大D ．c 点的电势比d 点的低解析：选ACD .由题图看出，a 点处电场线比b 点处电场线密，则a 点的场强大于b 点的场强，故A 正确．电场线从正电荷到负电荷，沿着电场线方向电势降低，所以b 点的电势比a 点的高，所以B 错误；负电荷在c 点的合场强为零，c 点只有正电荷产生的电场强度，在d 点正电荷产生的场强向上，两个负电荷产生的场强向下，合场强是它们的差值，所以c 点的电场强度比d 点的大，所以C 正确；正电荷到c 点的平均场强大于正电荷到d 点的平均场强，根据U ＝Ed 可知，正电荷到c 点电势降低的多，所以c 点的电势比d 点的低，所以D 正确．9．(多选)(高考浙江卷)如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电量。

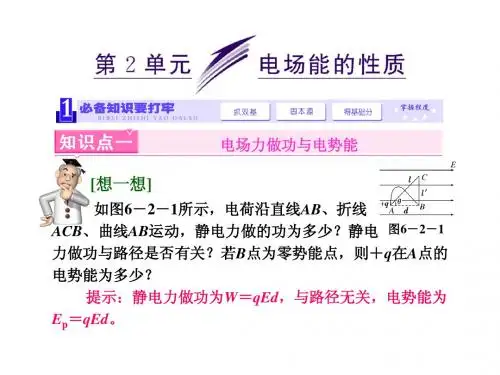

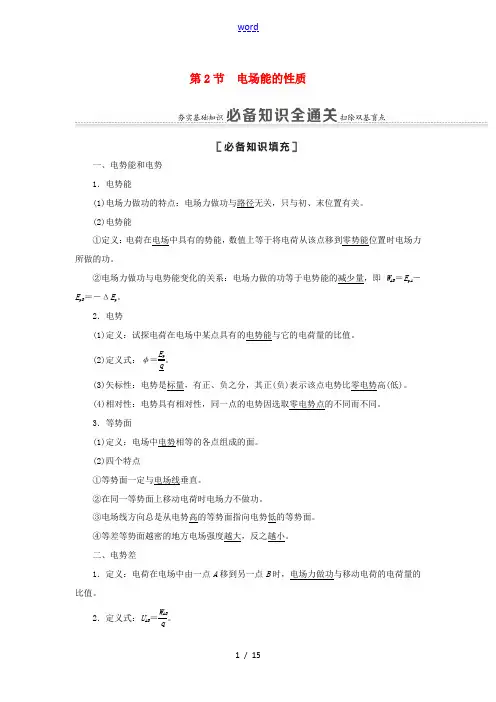

第2节 电场能的性质一、电势能和电势1．电势能 (1)电场力做功的特点：电场力做功与路径无关，只与初、末位置有关。

(2)电势能①定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功。

②电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量，即W AB ＝E p A －E p B ＝－ΔE p 。

2．电势(1)定义：试探电荷在电场中某点具有的电势能与它的电荷量的比值。

(2)定义式：φ＝E p q 。

(3)矢标性：电势是标量，有正、负之分，其正(负)表示该点电势比零电势高(低)。

(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。

3．等势面(1)定义：电场中电势相等的各点组成的面。

(2)四个特点①等势面一定与电场线垂直。

②在同一等势面上移动电荷时电场力不做功。

③电场线方向总是从电势高的等势面指向电势低的等势面。

④等差等势面越密的地方电场强度越大，反之越小。

二、电势差1．定义：电荷在电场中由一点A 移到另一点B 时，电场力做功与移动电荷的电荷量的比值。

2．定义式：U AB ＝W AB q。

3．电势差与电势的关系：U AB ＝φA －φB ，U AB ＝－U BA 。

三、匀强电场中电势差与电场强度的关系1．电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积。

即U ＝Ed ，也可以写作E ＝U d。

2．公式U ＝Ed 的适用X 围：匀强电场。

1．思考辨析(正确的画“√”，错误的画“×”)(1)电场中电场强度为零的地方电势一定为零。

(×) (2)沿电场线方向电场强度越来越小，电势逐渐降低。

(×)(3)A 、B 两点间的电势差等于将正电荷从A 点移到B 点时静电力所做的功。

(×)(4)A 、B 两点的电势差是恒定的，所以U AB ＝U BA 。

(×)(5)等差等势线越密的地方，电场线越密，电场强度越大。

【备考2022 高考物理一轮电磁学专题复习】 选择题专练1 静电场（含解析） 1.“牟缀芥”是东汉王充在《论衡⋅乱龙篇》中记载的摩擦起电现象，意指摩擦后的带电琥珀能吸引轻小物体。

现做如下简化：在某处固定一个电荷量为Q 的带正电的点电荷，在其正下方h 处有一个原子。

在点电荷的电场的作用下原子的负电荷中心与正电荷中心会分开很小的距离l 。

点电荷与原子之间产生作用力F 。

你可能不会求解F ，但是你可以通过物理分析进行判断，关于F 的表达式，可能正确的是（式中k 为静电力常量）（ ）A ．0F =B ．F=2kQq lC ．22kQq F h =D ．F=32kQql h 2．口罩是人们抗击新冠病毒人侵的一种常见防护物品。

口罩对病毒起阻隔作用的是一层熔喷无纺布层，布层纤维里加有一种驻极体材料，驻极体材料分子中的正、负电荷原本不重合且杂乱分布（图甲所示），经过静电处理后变得较为规则的分布（图乙所示），从而具有静电吸附作用。

以下说法中正确的是（ ）A ．静电处理前，驻极体材料带有静电B ．静电处理过程，电场力对驻极体材料中的正、负电荷做正功C ．静电处理过程，驻极体材料分子中的电荷电势能增加D ．口罩熔喷布不能阻挡不带电的中性微小颗粒物3．在物理学的发展过程中，科学家们总结出了许多物理学研究方法，以下关于物理学研究方法的叙述正确的是（）A．在不需要考虑带电物体本身的大小和形状时，用点电荷来代替物体的方法叫微元法B．在探究加速度、力和质量三者之间的关系时采用了假设法C．在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加，这里采用了理想模型法D．伽利略认为自由落体运动是物体在倾角为90°的斜面上的运动，再根据铜球在斜面上的运动规律得出自由落体的运动规律，这是采用了实验和逻辑推理相结合的方法4．如图，在光滑绝缘斜面上有带电小球a与b，两球同时释放瞬间，a球的加速度刚好为零，则下列关于a、b的电性及初始位置，符合要求的是（）A．B．C．D．5．富兰克林为研究雷电现象，设计了如图所示的装置，避雷针线路与接地线分开，并在分开处装上帽形的金属钟A与B，两钟之间以丝线悬挂一个金属小球C，A钟下方用导线连接两个很轻的金属小球形成验电器D，避雷针上空附近的云不带电时，三个金属小球均静止下垂。

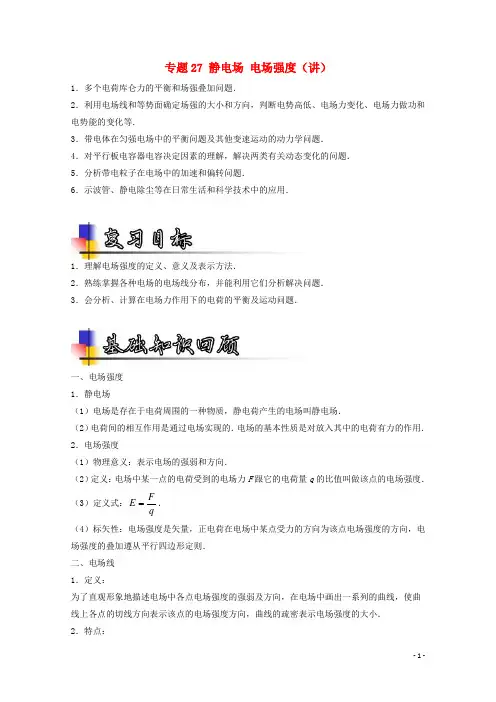

专题27 静电场 电场强度（讲）1．多个电荷库仑力的平衡和场强叠加问题．2．利用电场线和等势面确定场强的大小和方向，判断电势高低、电场力变化、电场力做功和电势能的变化等．3．带电体在匀强电场中的平衡问题及其他变速运动的动力学问题． 4．对平行板电容器电容决定因素的理解，解决两类有关动态变化的问题． 5．分析带电粒子在电场中的加速和偏转问题．6．示波管、静电除尘等在日常生活和科学技术中的应用．1．理解电场强度的定义、意义及表示方法．2．熟练掌握各种电场的电场线分布，并能利用它们分析解决问题． 3．会分析、计算在电场力作用下的电荷的平衡及运动问题．一、电场强度 1．静电场（1）电场是存在于电荷周围的一种物质，静电荷产生的电场叫静电场．（2）电荷间的相互作用是通过电场实现的．电场的基本性质是对放入其中的电荷有力的作用． 2．电场强度（1）物理意义：表示电场的强弱和方向．（2）定义：电场中某一点的电荷受到的电场力F 跟它的电荷量q 的比值叫做该点的电场强度． （3）定义式：qFE． （4）标矢性：电场强度是矢量，正电荷在电场中某点受力的方向为该点电场强度的方向，电场强度的叠加遵从平行四边形定则． 二、电场线 1．定义：为了直观形象地描述电场中各点电场强度的强弱及方向，在电场中画出一系列的曲线，使曲线上各点的切线方向表示该点的电场强度方向，曲线的疏密表示电场强度的大小． 2．特点：（1）电场线从正电荷或无限远处出发，终止于负电荷或无限远处； （2）电场线在电场中不相交；（3）在同一电场里，电场线越密的地方场强越大； （4）电场线上某点的切线方向表示该点的场强方向； （5）沿电场线方向电势逐渐降低； （6）电场线和等势面在相交处互相垂直． 3．几种典型电场的电场线（如图所示）．考点一 电场强度的理解及计算 1．电场强度三个表达式的比较 表达式 比较 qFE =2rQ kE = dU E =公式意义电场强度定义式真空中点电荷电场强度的决定式 匀强电场中E 与U 的关系式适用条件 一切电场 ①真空②点电荷匀强电场决定因素 由电场本身决定，与q 无关 由场源电荷Q 和场源电荷到该点的距离r 共同决定由电场本身决定，d 为沿电场方向的距离相同点矢量，遵守平行四边形定则 单位：1 N/C ＝1 V/m除用以上三个表达式计算外，还可以借助下列三种方法求解：（1）电场叠加合成的方法． （2）平衡条件求解法． （3）对称法．★重点归纳★1、分析电场叠加问题的一般步骤电场强度是矢量，叠加时应遵从平行四边形定则，分析电场的叠加问题的一般步骤是： （1）确定分析计算的空间位置；（2）分析该处有几个分电场，先计算出各个分电场在该点的电场强度的大小和方向； （3）依次利用平行四边形定则求出矢量和．2、认识场强的三个特性：矢量性、惟一性和叠加性的？（1）矢量性：电场强度E 是表示电场力的性质的一个物理量．规定正电荷受力方向为该点场强的方向，有关计算按矢量法则．（2）惟一性：电场中某一点的电场强度E 是惟一的，它的大小和方向与放入该点的电荷q 无关，它决定于形成电场的电荷（场源电荷）及空间位置．（3）叠加性：如果有几个静止电荷在空间同时产生电场，那么空间某点的场强是各场源电荷单独存在时在该点所产生的场强的矢量和．★典型案例★均匀带电球壳在球外空间产生的电场等效于电荷集中与球心处产生的电场。

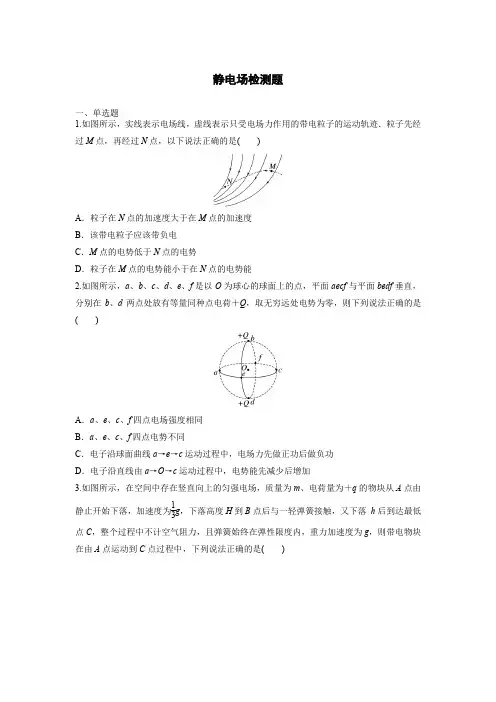

静电场检测题一、单选题1.如图所示，实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹．粒子先经过M 点，再经过N 点，以下说法正确的是( )A ．粒子在N 点的加速度大于在M 点的加速度B ．该带电粒子应该带负电C ．M 点的电势低于N 点的电势D ．粒子在M 点的电势能小于在N 点的电势能2.如图所示，a 、b 、c 、d 、e 、f 是以O 为球心的球面上的点，平面aecf 与平面bedf 垂直，分别在b 、d 两点处放有等量同种点电荷＋Q ，取无穷远处电势为零，则下列说法正确的是( )A ．a 、e 、c 、f 四点电场强度相同B ．a 、e 、c 、f 四点电势不同C ．电子沿球面曲线a →e →c 运动过程中，电场力先做正功后做负功D ．电子沿直线由a →O →c 运动过程中，电势能先减少后增加3.如图所示，在空间中存在竖直向上的匀强电场，质量为m 、电荷量为＋q 的物块从A 点由静止开始下落，加速度为13g ，下落高度H 到B 点后与一轻弹簧接触，又下落 h 后到达最低点C ，整个过程中不计空气阻力，且弹簧始终在弹性限度内，重力加速度为g ，则带电物块在由A 点运动到C 点过程中，下列说法正确的是( )A ．该匀强电场的电场强度为mg3qB ．带电物块和弹簧组成的系统机械能减少量为mg (H ＋h )3C ．带电物块电势能的增加量为mg (H ＋h )D ．弹簧的弹性势能的增加量为mg (H ＋h )34.直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图所示．M 、N 两点各固定一负点电荷，一电荷量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )A.3kQ4a 2，沿y 轴正向 B.3kQ4a 2，沿y 轴负向 C.5kQ4a2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 5.竖直平面内有一匀强电场，电场方向与x 轴负方向成37°角，x 轴上各点的电势随坐标x 的变化规律如图所示．现有一带负电小球以初速度0.5 m/s 从x ＝－1 cm 的P 处沿直线运动到x ＝2 cm 的Q 处，已知小球的质量为3×10－4 kg ，取g ＝10 m/s 2，则( )A ．匀强电场的场强大小为400 V/mB ．带电小球的电荷量大小为1×10－5 CC ．带电小球从P 点运动到Q 点的过程中的加速度大小为40 m/s 2D ．带电小球运动到Q 点时动能可能为06.如图甲所示，一带正电的小球用绝缘细线悬挂在竖直向上的、范围足够大的匀强电场中，某时刻剪断细线，小球开始向下运动，通过传感器得到小球的加速度随下行速度变化的图象如图乙所示．已知小球质量为m ，重力加速度为g ，空气阻力不能忽略．下列说法正确的是( )A ．小球运动的速度一直增大B ．小球先做匀加速运动后做匀速运动C ．小球刚开始运动时的加速度大小a 0＝gD ．小球运动过程中受到的空气阻力与速度大小成正比7.如图所示，矩形区域ABCD 内存在竖直向下的匀强电场，两个带正电的粒子a 和b 以相同的水平速度射入电场，粒子a 由顶点A 射入，从BC 的中点P 射出，粒子b 由AB 的中点O 射入，从顶点C 射出．若不计重力，则a 和b 的比荷(带电荷量与质量的比值)之比是( )A ．1∶2B ．2∶1C ．1∶8D ．8∶18.如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程( )A ．动能增加12m v 2B ．机械能增加2m v 2C ．重力势能增加32m v 2D ．电势能增加2m v 29.如图甲所示，两水平平行金属板A 、B 间距为d ，在两板右侧装有荧光屏MN (绝缘)，O 为其中点．在两板A 、B 上加上如图乙所示的电压，电压最大值为U 0.现有一束带正电的离子(比荷为k )，从两板左侧中点以水平初速度v 0连续不断地射入两板间的电场中，所有离子均能打到荧光屏MN 上，已知金属板长L ＝2v 0t 0，忽略离子间相互作用和荧光屏MN 的影响，则在荧光屏上出现亮线的长度为( )A ．kdU 0t 02B.kU 0t 022dC.kU 0t 02dD.3kU 0t 022d二．多选题10.如图所示，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点．用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定．两球接触后分开，平衡时距离为0.12 m ．已测得每个小球质量是8.0×10－4 kg ，带电小球可视为点电荷，重力加速度g ＝10 m/s 2，静电力常量k ＝9.0×109 N·m 2/C 2，则( )A ．两球所带电荷量相等B ．A 球所受的电场力为1.0×10－2 N C ．B 球所带的电荷量为46×10－8 C D ．A 、B 两球连线中点处的电场强度为011.电场线能直观、方便地反映电场的分布情况．如图甲是等量异号点电荷形成电场的电场线，图乙是电场中的一些点；O 是电荷连线的中点，E 、F 是连线中垂线上关于O 对称的两点，B 、C 和A 、D 是两电荷连线上关于O 对称的两点．则( )A ．E 、F 两点场强相同B ．A 、D 两点场强不同C ．B 、O 、C 三点中，O 点场强最小D ．从E 点向O 点运动的电子加速度逐渐减小12.如图所示，四个带电荷量绝对值相等的点电荷分别固定在竖直平面内某一正方形的四个顶点上，A 、B 、C 、D 四个点分别为对应的四条边的中点，现有某一带正电的试探电荷在四个电荷产生的电场中运动，下列说法正确的是()A．D点的电势小于A点的电势B．D点的电势小于C点的电势C．试探电荷仅在电场力作用下从A点沿AC运动到C点，其加速度逐渐增大D．直线BD所在的水平面为等势面13.某电场的等势面如图所示，图中a、b、c、d、e为电场中的5个点，则()A．一正电荷从b点运动到e点，电场力做正功B．一电子从a点运动到d点，电场力做功为4 eVC．b点电场强度垂直于该点所在等势面，方向向右D．a、b、c、d四个点中，b点的电场强度大小最大14.如图，圆心为O的圆处于匀强电场中，电场方向与圆平面平行，ab和cd为该圆直径．将电荷量为q(q>0)的粒子从a点移动到b点，电场力做功为2W(W>0)；若将该粒子从c点移动到d点，电场力做功为W.下列说法正确的是()A．该匀强电场的场强方向与ab平行B．将该粒子从d点移动到b点，电场力做功为0.5WC．a点电势低于c点电势D．若只受电场力，从d点射入圆形电场区域的所有带电粒子都做曲线运动15.一带正电微粒只在电场力作用下沿x轴正方向运动，其电势能随位移x变化的关系如图所示，其中O～x1段是曲线，x1～x2段是平行于x轴的直线，x2～x3段是倾斜直线，则下列说法正确的是()A ．O ～x 1段电势逐渐升高B ．O ～x 1段微粒做加速度逐渐减小的加速运动C ．x 1～x 2段电场强度为零D ．x 2～x 3段的电势沿x 轴均匀减小16.如图所示，平行板电容器与电动势为E 的直流电源连接，下极板接地，静电计所带电荷量很少，可忽略，开关闭合，稳定时一带电的油滴静止于两极板间的P 点，若断开开关K ，将平行板电容器的上极板竖直向下平移一小段距离，则下列说法正确的是( )A ．静电计指针的张角变小B ．P 点电势升高C ．带电油滴向上运动D ．带电油滴的电势能不变17.如图所示，竖直平面内有固定的半径为R 的光滑绝缘圆形轨道，匀强电场的方向平行于轨道平面水平向左，P 、Q 分别为轨道上的最高点、最低点，M 、N 是轨道上与圆心O 等高的点．质量为m 、电荷量为q 的带正电小球(可视为质点)在轨道内运动，已知重力加速度为g ，电场强度E ＝3mg4q，要使小球能沿轨道做完整的圆周运动，则下列说法正确的是( )A ．小球在轨道上运动时，动能最小的位置，电势能最大B ．小球在轨道上运动时，机械能最大的位置一定在M 点C ．小球过Q 、P 点时所受轨道弹力大小的差值为6mgD ．小球过Q 、P 点时所受轨道弹力大小的差值为7.5mg三．实验题18.电流传感器可以测量电流，它的反应非常快，可以捕捉到瞬间的电流变化；将它与计算机相连还能用计算机显示出电流随时间变化的i －t 图象，图甲所示的电路中：直流电源电动势为8 V ，内阻可忽略；C 为电容器，先将单刀双掷开关S 与1相连，电源向电容器充电，这个过程可在短时间内完成；然后把开关S与2相连，电容器通过电阻R放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i－t图象如图乙所示，(下列结果均保留两位有效数字)(1)根据i－t图象可估算电容器在全部放电过程中释放的电荷量为________ C；(2)通过实验数据，计算出电容器的电容为________ F；(3)如果不改变电路其他参数，只减小电阻R，充电时i－t曲线与横轴所围成的面积将________(填“增大”“不变”或“变小”)；充电时间将________(填“变长”“不变”或“变短”)．四．计算题19.如图所示，虚线左侧有一场强为E1＝E的匀强电场，在两条平行的虚线MN和PQ之间存在着宽为L，电场强度为E2＝2E的匀强电场，在虚线PQ右侧相距为L处有一与电场E2平行的屏．现将一电子(电荷量e，质量为m)无初速度放入电场E1中的A点，最后打在右侧的屏上，AO连线与屏垂直，垂足为O，求：(1)电子从释放到打到屏上所用的时间；(2)电子刚射出电场E2时的速度方向与AO连线夹角的正切值；(3)电子打到屏上的点B到O点的距离．20.如图所示，一半径为R的绝缘圆形轨道竖直放置，圆轨道最低点B点与一条水平轨道相连，轨道是光滑的，轨道所在空间存在水平向右、场强为E的匀强电场，从水平轨道上的A 点由静止释放一质量为m带正电的小球，设A、B间的距离为s.已知小球受到的电场力大小等于小球重力的34倍，C 点为圆形轨道上与圆心O 的等高点．(重力加速度为g )(1)若s ＝2R ，求小球运动到C 点时对轨道的压力大小； (2)为使小球刚好在圆轨道内完成圆周运动，求s 的值21.如图所示，一质量M =1kg 的绝缘长木板静止于水平地面上，在距其最左端L =1m 处存在宽度d =2m ，方向竖直向下的匀强电场区域，电场强度E =300N/C ．一质量m =1kg 、带电量215q C =+的物块放在长木板的最左端，物块在F =10N 的水平向右恒力作用下从静止开始运动，在物块刚离开电场右边界时撤去外力F ，物块最终未从长木板末端滑离。
