横管式连续蒸煮装置的蒸煮管结构与设计李良伟轻工业杭州机电设计研究院摘要：在横管式连续蒸煮装置中，蒸煮管关系到系统的可靠性、产能和成浆质量，是十分重要的组成部份。
本文介绍蒸煮管的结构和规格参数计算，并对螺旋轴等主要部件的设计问题进行讨论，希望有助于蒸煮管的设计和技术改造工作。
关键词：横管连蒸；蒸煮管；螺旋轴；结构与设计；横管式连续蒸煮装置是非木材纤维原料制浆的主要设备，既可用于化学、半化学及生物制浆，又能用于化机浆和生物机械浆的预处理。
按制浆系统产能不同，在一套横管式连续蒸煮装置中，通常需要配置一至四根相同规格的蒸煮管，这些蒸煮管之间大多采用上下串联叠置的组成方法。
纤维原料先由螺旋喂料器送入第一根蒸煮管，随后受到螺旋叶片的推动与搅拌，在缓慢的行进中与药液充分混合，同时被通入蒸煮管内的压力蒸汽加温或者保温。
在一定温度下，物料按照工艺预定的制浆反应时间，依次通过各根蒸煮管，直至最后一根管的出料口排出，完成浸渍和蒸煮过程。
蒸煮管通常为一类压力容器，其结构示意图如图1所示，主要由筒体、端盖、螺旋轴、轴承座、鞍座、进料管、出料管、进汽管、备用排汽管、仪表接口、维护(观察)孔、传动装置等部份组成。
蒸煮管的规格参数一般以公称直径和有效长度（进、出料管中心之间的距离）表示，常用直径有DN1200mm 、DN1350mm 、DN1500mm 、DN1800mm 、DN2000mm 和DN2200mm ，有效长度为8-12m 。
1．端盖 2．备用排汽管 3．仪表接口 4．维护(观察)孔5．进料口 6．传动链轮 7．轴承座 8．出料口 9．筒体10．进汽管 11．鞍座 12．螺旋轴图1 蒸煮管结构示意图5 6横管式连续蒸煮装置的产能与蒸煮管的容积成比例，浸渍和蒸煮必需的有效总容积按下式计算：ΣV=QT/1.44ρa Yψ，式中：ΣV－有效总容积（m3）；Q－绝干粗浆量（t/d）；T－工艺要求的蒸煮时间（min）；ρa－物料在蒸煮过程中的平均密度（Kg/m3）；Y－粗浆得率；ψ－物料在蒸煮管内的填充系数。

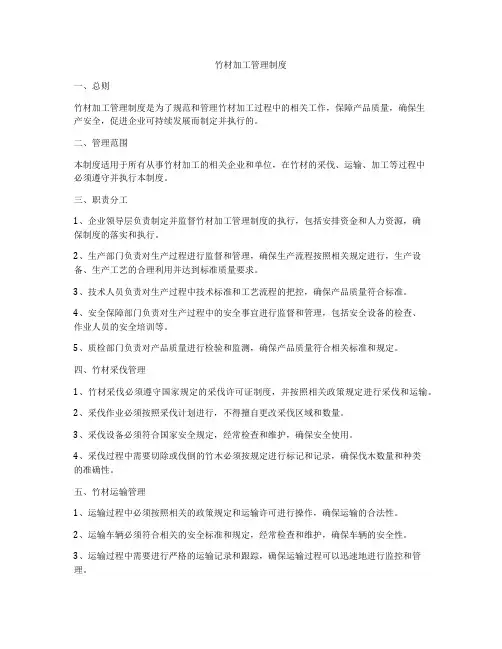

一、总则竹材加工管理制度是为了规范和管理竹材加工过程中的相关工作，保障产品质量，确保生产安全，促进企业可持续发展而制定并执行的。
二、管理范围本制度适用于所有从事竹材加工的相关企业和单位，在竹材的采伐、运输、加工等过程中必须遵守并执行本制度。
三、职责分工1、企业领导层负责制定并监督竹材加工管理制度的执行，包括安排资金和人力资源，确保制度的落实和执行。
2、生产部门负责对生产过程进行监督和管理，确保生产流程按照相关规定进行，生产设备、生产工艺的合理利用并达到标准质量要求。
3、技术人员负责对生产过程中技术标准和工艺流程的把控，确保产品质量符合标准。
4、安全保障部门负责对生产过程中的安全事宜进行监督和管理，包括安全设备的检查、作业人员的安全培训等。
5、质检部门负责对产品质量进行检验和监测，确保产品质量符合相关标准和规定。
四、竹材采伐管理1、竹材采伐必须遵守国家规定的采伐许可证制度，并按照相关政策规定进行采伐和运输。
2、采伐作业必须按照采伐计划进行，不得擅自更改采伐区域和数量。
3、采伐设备必须符合国家安全规定，经常检查和维护，确保安全使用。
4、采伐过程中需要切除或伐倒的竹木必须按规定进行标记和记录，确保伐木数量和种类的准确性。
五、竹材运输管理1、运输过程中必须按照相关的政策规定和运输许可进行操作，确保运输的合法性。
2、运输车辆必须符合相关的安全标准和规定，经常检查和维护，确保车辆的安全性。
3、运输过程中需要进行严格的运输记录和跟踪，确保运输过程可以迅速地进行监控和管理。
1、根据产品质量要求和技术标准，制定相应的生产工艺流程和质量控制方案。
2、严格执行生产计划和生产流程，确保所有生产过程合规，产品质量符合标准。
3、加工设备必须符合相关的国家标准和安全规定，经常检查和维护，确保设备的安全性和稳定性。
4、生产现场必须保持整洁、安全，杜绝火灾和安全事故的发生。
七、竹材品质把控1、严格执行相关国家标准和质量检验规范，对竹材进行检验和把控，确保产品质量达标。
竹材制浆造纸知识大全来源智桥科技作为造纸原料，竹类纤维仅次于针叶材纤维，而优于一般草类纤维，基本上属长纤维原料，是优良的造纸原料。
充分利用竹类原料造纸，使自然资源优势变为产业优势，将具有十分重要的意义。
一、竹类造纸的历史和现状我国利用竹类造纸历史悠久，据记载已有1700多年历史。
那时已开始利用嫩竹，经过石灰腌料，制造文化用纸。
竹类纸与皮类纸分别为中国手工纸的两大类。
目前我国南方各省许多山区还沿用原始生产方式造纸。
竹类纤维用于机制纸，在我国始于40年代。
采用半机械法竹浆生产代用新闻纸；配用木浆制成牛皮纸；用漂白竹浆生产打纸、道林纸、书写纸等。
采用竹类制浆造纸，已有较丰富的经验。
几乎各种竹子都能制成竹浆与木浆或草浆按不同比例配比，也可单独使用竹浆生产出多种纸张。
据不完全统计全国已生产的有40多个品种。
其中有凸版纸、书写纸、单面胶版纸、双面胶版纸、政文纸、招贴纸、扑克牌纸、复印纸等书写印刷用纸类；有考贝纸、打字纸、邮封纸等薄页纸类；有牛皮纸、条纹牛皮纸、条纹包装纸、纸袋纸、炸药包装纸、防潮原纸、糖果包装纸等包装用纸类；有卷烟纸、皱纹电缆纸等工业技术用纸类；有箱板纸、中性纸、白板纸等纸板类用纸。
另外还可利用竹类生产出卫生巾用的绒毛浆。
二、竹类原料特性和评价不同的植物纤维原料造纸，在制浆造纸过程中，所得的浆和纸的品质均存在异同点。
这些异同点都与所用各种原料自身的化学组成及生物结构有着密切的关系，只有深入了解竹类原料的生物结构和化学组成，才能对其造纸过程中所表现的特性有更清晰的认识。
1. 竹类的生物结构竹子属单子叶禾本科，竹亚科植物。
竹类品种很多，分布在我国约有200多种。
我国造纸常用的有30多种。
竹类细胞主要有纤维细胞、薄壁细胞、导管、表皮细胞等。
竹纤维细胞约占细胞总面积比的60%~70%，低于针叶木而高于一般草类。
竹类纤维细长，呈纺锤状，两端尖锐，其平均长度一般在1.5~2.1毫米之间，平均宽度一般在15微米左右。
连续蒸煮制浆设备工艺流程The continuous cooking and pulping process is an essential part of the papermaking industry. This equipment is designed to efficiently cook and break down the raw materials, such as wood chips or recycled paper, into pulp, which is then used to create various paper products.连续蒸煮制浆工艺是造纸工业中至关重要的一部分。
这种设备的设计目的是高效地蒸煮和分解原材料，如木片或再生纸，制成浆料，然后用于制造各种纸制品。
The process starts with the raw materials being fed into the cooking vessel, where they are heated and treated with chemicals to break down the fibers and remove impurities. The continuous cooking and pulping equipment allows for precise control of the cooking time, temperature, and chemical dosage, ensuring that the pulp is of high quality and consistency.该工艺流程始于将原材料投放进蒸煮容器中，通过加热和化学处理来分解纤维并去除杂质。
连续蒸煮制浆设备能够精确控制蒸煮时间、温度和化学品用量，确保浆料具有高质量和一致性。
From an operational standpoint, the continuous cooking and pulping equipment streamlines the production process, as it eliminates the need for batch processing. This results in increased efficiency, reduced labor costs, and a more consistent product quality. Additionally, the equipment is designed to be energy-efficient, with features such as heat recovery systems and optimized steam usage.从操作角度来看，连续蒸煮制浆设备简化了生产流程，因为它不需要批量处理。

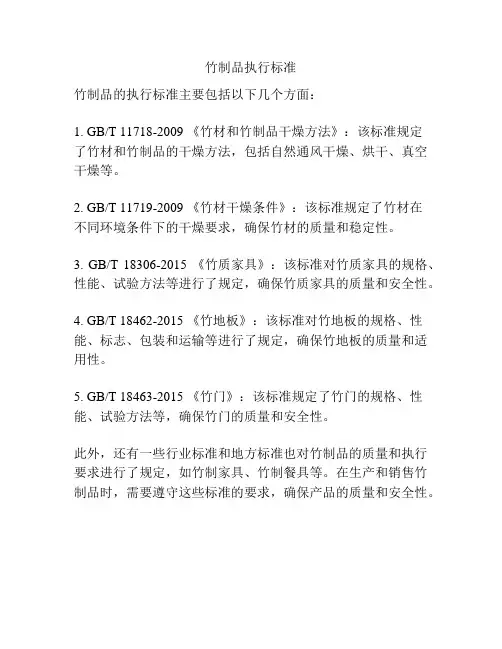

竹制品执行标准
竹制品的执行标准主要包括以下几个方面：
1. GB/T 11718-2009 《竹材和竹制品干燥方法》：该标准规定
了竹材和竹制品的干燥方法，包括自然通风干燥、烘干、真空干燥等。
2. GB/T 11719-2009 《竹材干燥条件》：该标准规定了竹材在
不同环境条件下的干燥要求，确保竹材的质量和稳定性。
3. GB/T 18306-2015 《竹质家具》：该标准对竹质家具的规格、性能、试验方法等进行了规定，确保竹质家具的质量和安全性。
4. GB/T 18462-2015 《竹地板》：该标准对竹地板的规格、性能、标志、包装和运输等进行了规定，确保竹地板的质量和适用性。
5. GB/T 18463-2015 《竹门》：该标准规定了竹门的规格、性能、试验方法等，确保竹门的质量和安全性。
此外，还有一些行业标准和地方标准也对竹制品的质量和执行要求进行了规定，如竹制家具、竹制餐具等。
在生产和销售竹制品时，需要遵守这些标准的要求，确保产品的质量和安全性。

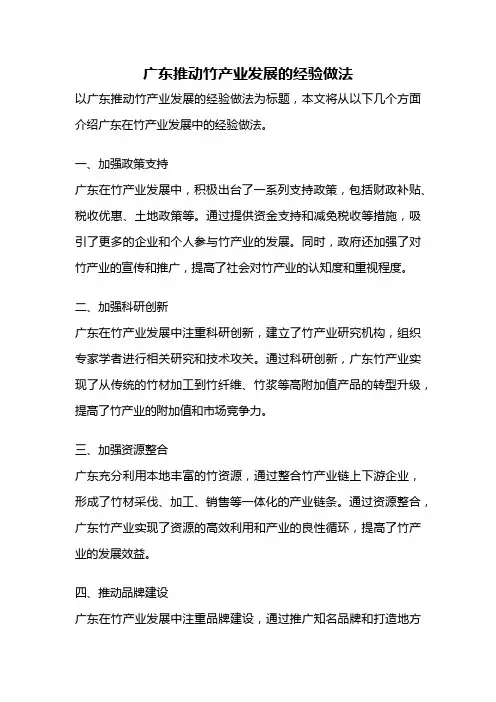

广东推动竹产业发展的经验做法以广东推动竹产业发展的经验做法为标题，本文将从以下几个方面介绍广东在竹产业发展中的经验做法。
