级配碎石层施工工艺流程图(20191106033940)

柳州市外环路(北外环)工程级配碎石基层施工培训资料中铁八局集团有限公司广西柳州市北外环路工程项目经理部1二〇一〇年十一月十一日级配碎石基层施工一、施工工艺1、施工准备：在铺筑级配碎石基层前，将土基层表面的浮土、杂物清扫干净，并用压路机碾压数遍，使路基宽度、平整度、压实度、横坡度及弯沉值均达到验收标准。

2、施工测量：施工前恢复中线，在路基两侧每10m设一高程桩，并复核挂线标高，确认无误方可进行下道工序施工。

3、工艺流程（见图2）1、工艺流程图图2 级配碎石底基层施工工艺流程（2）验收基床底层：基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合标准的基床底层应进行修整，达到基床底层验收标准。

（3）测量放样：在施工现场附近引临时水准点，报监理审批，严格控制标高；按10m一桩，放中线和边线，设置钢丝绳基准线。

（4）拌和：根据设计文件级配要按比例分别分批进各类石料到堆料场，在拌和场集中进行拌和，混合料需拌和均匀，采用不同粒径的碎石和石屑，按预定配合比在拌和设备内拌制级配碎石混合料。

在正式拌制级配碎石混合料之前，必须先调试所用的场拌设备，使混合料的颗粒组成、级配和含水量都能达到规定的要求，并通过试验段的试拌、试铺总结的各种施工参数进一步合理的调整和确定拌和需要各种级配的碎石数量，以使基床表层的级配碎石填层具有更好的强度和刚度。

（5）运输：装料时，车要有规律的移动，使混合料在装车时不致产生离析。

采用大吨位自卸车运输，并保证足够的运输车辆从拌和场地到施工段落。

（6）摊铺：摊铺时以日进度需要量和拌和设备的产量为度，合理计算卸料需要量。

基床表层下层的级配碎石的摊铺采用平地机进行。

每层的摊铺厚度应按工艺试验确定的参数严格控制。

在用平地机摊铺时，在路基上采用方格网控制填料量，方格网纵向桩距不宜大于10m，横向应分别在路基两侧及路基中心设方格网桩。

（7）碾压：级配碎石碾压时的含水量控制在由工艺试验确定的施工允许含水量范围内。

级配碎石施工工艺流程
首先，级配碎石施工工艺流程的第一步是准备工作。

在施工前，需要对施工现场进行勘测和布置，确定施工范围和工艺路线。

同时，需要准备好所需的级配碎石、砂浆、水泥等材料，以及施工所需的
机械设备和工具。

第二步是基础处理。

在进行级配碎石铺设之前，需要对基础进
行处理，包括清理、夯实和修整。

清理基础是指清除基础表面的杂
物和积土，保持基础表面的平整和清洁；夯实是指利用夯实机对基
础进行夯实，提高基础的承载能力和稳定性；修整是指对基础进行
修整，确保基础表面平整、坚实。

第三步是碎石铺设。

在基础处理完成后，可以进行级配碎石的
铺设。

首先在基础表面铺设一层砂浆，然后将级配碎石均匀地铺设
在砂浆上，并利用振动压路机进行夯实，使碎石与基础紧密结合，
形成坚固的路面。

第四步是表面处理。

在级配碎石铺设完成后，需要对路面进行
表面处理，包括清理、修整和喷涂。

清理是指清除路面上的杂物和
碎石，保持路面整洁；修整是指对路面进行修整，保持路面平整和
坚实；喷涂是指在路面表面喷涂防尘剂或者涂刷路面油漆，提高路面的耐久性和美观性。

总的来说，级配碎石施工工艺流程包括准备工作、基础处理、碎石铺设和表面处理这几个主要步骤。

通过严格按照工艺流程进行施工，可以确保级配碎石路面的质量和使用寿命，提高道路的承载能力和安全性。

希望以上回答能够满足你的需求。

级配碎石施工工艺(级配碎石基层施工工艺)正文：一：施工前的准备工作1. 确定施工区域：确定碎石基层施工的区域范围，包括面积和厚度要求。

2. 土壤准备：清理施工区域内的杂草、树根等障碍物，保持施工区域的平整。

3. 修整土壤：如果施工区域的土壤不平整，需要进行修整，以确保基层的平整度和稳定性。

二：材料准备1. 选择级配碎石：根据工程要求和设计规范，选择合适的级配碎石作为基层材料。

2. 质量检验：对所选用的级配碎石进行质量检验，确保其符合设计要求和规范要求。

3. 材料存放：将所选用的级配碎石储存放置在施工区域附近，方便后续施工使用。

三：施工工艺1. 基层处理：在施工区域铺设压实层，以提高基层的稳定性和承载能力。

2. 碎石铺设：将准备好的级配碎石均匀铺设在基层上，并根据设计要求进行均匀压实。

3. 碾压：使用碾压机对铺设的碎石进行碾压，以增加其密实度和承载能力。

4. 沥青稳定层施工：如果需要，在碎石基层上进行沥青稳定层的施工，以提高碎石路面的强度和耐久性。

5. 罩面层施工：根据设计要求，在碎石基层上进行罩面层的施工，以提高路面的平整度和美观度。

四：施工质量控制1. 施工过程实时监控：在施工过程中，应对施工质量进行实时监控，以确保施工符合设计和规范要求。

2. 质量检验：在施工完成后，对碎石基层进行质量检验，以确保其符合设计和规范要求。

3. 质量验收：经过质量检验合格后，进行施工质量的验收，并出具相应的质量合格证明。

附件：1. 设计图纸及说明书；2. 施工记录表；3. 质量检验报告。

法律名词及注释：1. 设计规范：指根据工程要求制定的技术标准和规范，包括相关行业标准和国家标准。

2. 施工质量：指工程施工过程中所展现出的技术水平、工程质量和安全性等方面的要求。

3. 质量合格证明：指经过质量检验合格的工程施工，出具的证明文件，证明其达到设计要求和规范要求。

正文：一：施工前的准备工作1. 项目确定：确定级配碎石施工的具体项目范围，并对施工区域进行勘测和测量。

美文欣赏

1、 走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。清风落叶舞秋韵，枝头硕果醉秋容。秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。 2、 人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！ 3、 春天来了，我要把心灵放回萦绕柔肠的远方。让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。 4、 好好享受生活吧，每个人都是幸福的。人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。 5、 漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。沧桑不是自然，而是经历；幸福不是状态，而是感受。 6、 疏疏篱落，酒意消，惆怅多。阑珊灯火，映照旧阁。红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。舞袖舒广青衣薄，何似院落寂寞。风起，谁人轻叩我柴扉小门，执我之手，听我戏说？ 7、 经年，未染流殇漠漠清殇。流年为祭。琴瑟曲中倦红妆，霓裳舞中残娇靥。冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。寂寞琉璃，荒城繁心。流逝的痕迹深深印骨。如烟流年中，一抹曼妙娇羞舞尽半世清冷傲然，花祭唯美。邂逅的情劫，淡淡刻心。那些碎时光，用来祭奠流年，可好？ 8、 缘分不是擦肩而过，而是彼此拥抱。你踮起脚尖，彼此的心就会贴得更近。生活总不完美，总有辛酸的泪，总有失足的悔，总有幽深的怨，总有抱憾的恨。生活亦很完美，总让我们泪中带笑，悔中顿悟，怨中藏喜，恨中生爱。

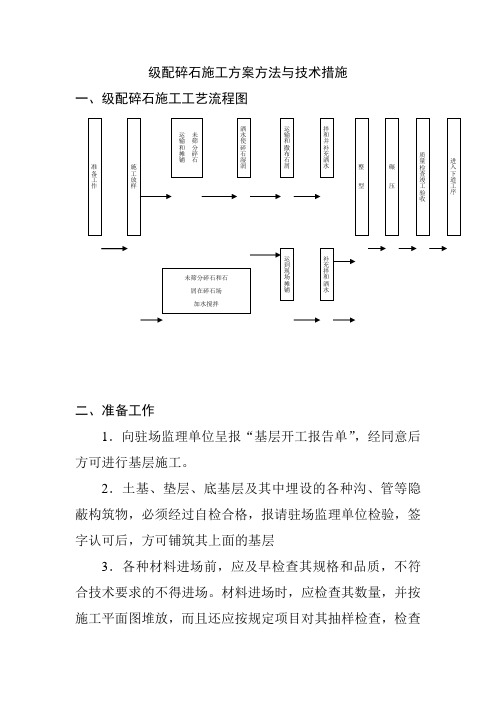

级配碎石施工方案方法与技术措施一、级配碎石施工工艺流程图二、准备工作1．向驻场监理单位呈报“基层开工报告单”，经同意后方可进行基层施工。

2．土基、垫层、底基层及其中埋设的各种沟、管等隐蔽构筑物，必须经过自检合格，报请驻场监理单位检验，签字认可后，方可铺筑其上面的基层3．各种材料进场前，应及早检查其规格和品质，不符合技术要求的不得进场。

材料进场时，应检查其数量，并按施工平面图堆放，而且还应按规定项目对其抽样检查，检查结果报驻场监理单位。

4．级配碎石基层正式施工前，应铺筑试验段。

三、施工放样1．恢复中心线，每10m设标桩，桩上划出基层设计高和基层松铺厚度。

松铺厚度＝压实厚度×松铺系数2.中心线两侧宜按路面设计图设置标桩,在桩上划出设计高和虚铺高度，这样做是为了使基层的高程、厚度和平整度达到质量标准。

四、计算材料用量根据基层的厚度、宽度（按设计图纸）及预定的干密度，计算各段的干集料数量。

五、运输和摊铺集料1．在摊铺段两侧先培土（除挖方道槽外），以控制基层的宽度和厚度。

2．可用自卸翻斗车运输集料。

装车时，应控制每车料的数量相同。

3．卸料距离应严格控制，通常由专人指挥卸料，避免铺料过多或不够。

4．卸料和摊铺通常由远而近全断面摊铺，尽量不留纵缝。

5．应事先通过试验确定集料的松铺系数，人工摊铺混合料时，其摊系数约为1.40～1.50，平地机摊铺混合料时，其松摊系数约为1.25～1.35。

6．检验松铺材料层的厚度，视其是否符合预计要求，必要时，应进行减料或补料工作。

7．未筛分碎石摊铺、平整后，在其较潮湿情况下，向上运送石屑，用平地机并辅以人工将石屑均匀摊铺在碎石层上。

六、拌和整型1．拌和采用稳定土拌和机拌和级配碎石，也可采用平地机或多铧犁与圆盘耙相配合进行。

用稳定土拌和机拌和时一般不少于2遍，用平地机一般需6遍。

用多铧犁与缺口圆盘耙相配合，用多铧犁在前面翻拌，圆盘耙在后面拌和，一般需拌2～6遍。

在拌和过程中，用洒水车洒足所需水分。

级配碎石基层施工的工艺流程1️⃣ 施工准备阶段级配碎石基层施工的首要步骤是施工准备。

这一阶段主要包括以下几个关键点：图纸审核与现场勘察：确保施工图纸准确无误，同时通过对施工现场的详细勘察，了解地形地貌、地下管线分布等，为后续施工提供可靠依据。

材料准备：根据设计要求，采购符合标准的碎石、砂砾等原材料，并进行质量检测和配比试验，确保材料质量满足施工要求。

机械设备与人员配置：根据施工规模和进度要求，合理配置挖掘机、装载机、压路机等施工机械设备，并组建专业的施工队伍，进行安全教育和技能培训。

2️⃣ 级配碎石拌合与运输在级配碎石拌合过程中，需严格按照设计配比进行混合，确保碎石、砂砾等原材料的均匀分布。

拌合设备应选用性能稳定、计量准确的机型，以保证拌合质量。

拌合完成后，应及时将级配碎石运输至施工现场，运输过程中应采取措施防止材料离析和污染。

3️⃣ 摊铺与整型摊铺：采用机械或人工方式将级配碎石均匀摊铺在预定位置，摊铺厚度应满足设计要求，且表面平整、无明显高低差。

整型：摊铺完成后，使用平地机或压路机对级配碎石进行整型，使其达到设计要求的横坡度、纵坡度和平整度。

整型过程中，应随时检查并调整，确保整型质量。

4️⃣ 压实与养护压实：整型完成后，需对级配碎石进行压实作业。

压实设备应选用振动压路机或轮胎压路机，按照先慢后快、先静后振的原则进行压实。

压实过程中，应控制压实速度和遍数，确保压实质量满足设计要求。

养护：压实完成后，应对级配碎石基层进行养护。

养护期间，应限制车辆通行，避免对基层造成损坏。

同时，应根据天气情况，采取洒水保湿等措施，确保基层强度稳定增长。

5️⃣ 质量检测与验收在施工完成后，需对级配碎石基层进行质量检测。

检测内容包括但不限于压实度、平整度、厚度、横坡度等指标。

检测结果应与设计要求进行对比，确保施工质量满足验收标准。

若存在质量问题，应及时采取措施进行整改，直至满足验收要求。

综上所述，级配碎石基层施工的工艺流程涉及多个环节，每个环节都需严格控制施工质量和进度，确保最终施工成果符合设计要求。
