机械原理第四章 凸轮机构及其设计

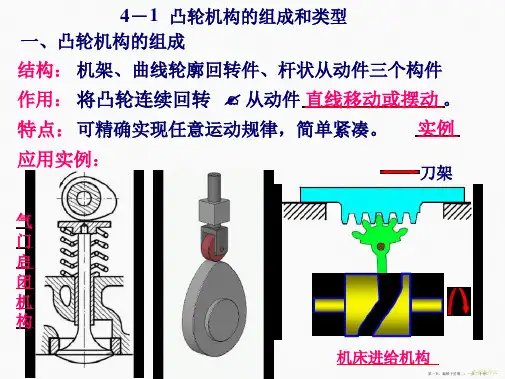

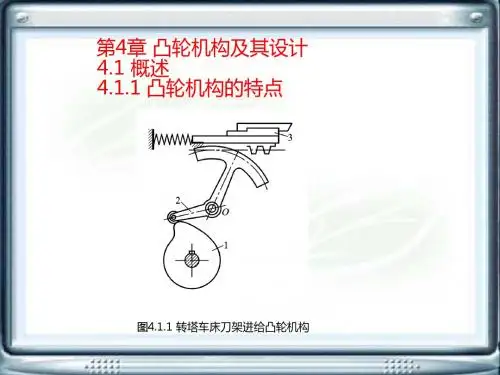

第六讲凸轮机构及其设计（一）凸轮机构的应用和分类一、凸轮机构1．组成：凸轮，推杆，机架。

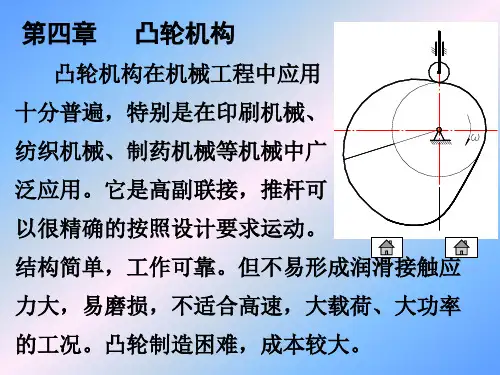

2．优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。

缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合。

二、凸轮机构的分类1．按凸轮的形状分：盘形凸轮圆柱凸轮2．按推杆的形状分尖顶推杆：结构简单，能与复杂的凸轮轮廓保持接触，实现任意预期运动。

易遭磨损，只适用于作用力不大和速度较低的场合滚子推杆：滚动摩擦力小，承载力大，可用于传递较大的动力。

不能与凹槽的凸轮轮廓时时处处保持接触。

平底推杆：不考虑摩擦时，凸轮对推杆的作用力与从动件平底垂直，受力平稳；易形成油膜，润滑好；效率高。

不能与凹槽的凸轮轮廓时时处处保持接触。

3．按从动件的运动形式分（1）往复直线运动：直动推杆，又有对心和偏心式两种。

（2）往复摆动运动：摆动推杆，也有对心和偏心式两种。

4．根据凸轮与推杆接触方法不同分：（1）力封闭的凸轮机构：通过其它外力（如重力，弹性力）使推杆始终与凸轮保持接触，（2）几何形状封闭的凸轮机构：利用凸轮或推杆的特殊几何结构使凸轮与推杆始终保持接触。

①等宽凸轮机构②等径凸轮机构③共轭凸轮（二）推杆的运动规律一、基本名词：以凸轮的回转轴心O为圆心，以凸轮的最小半径r为半径所作的圆称为凸轮的基圆，r称为基圆半径。

推程：当凸轮以角速度转动时，推杆被推到距凸轮转动中心最远的位置的过程称为推程。

推杆上升的最大距离称为推杆的行程，相应的凸轮转角称为推程运动角。

回程：推杆由最远位置回到起始位置的过程称为回程，对应的凸轮转角称为回程运动角。

休止：推杆处于静止不动的阶段。

推杆在最远处静止不动，对应的凸轮转角称为远休止角；推杆在最近处静止不动，对应的凸轮转角称为近休止角二、推杆常用的运动规律1．刚性冲击：推杆在运动开始和终止时，速度突变，加速度在理论上将出现瞬时的无穷大值，致使推杆产生非常大的惯性力，因而使凸轮受到极大冲击，这种冲击叫刚性冲击。

机械原理总复习题及解答第四章第4章凸轮机构及其设计4.1填空题4.1.1．设计滚⼦从动件盘形凸轮机构时，滚⼦中⼼的轨迹称为凸轮的廓线；与滚⼦相包络的凸轮廓线称为廓线。

4.1.2．盘形凸轮的基圆半径是上距凸轮转动中⼼的最⼩向径。

4.1.3．根据图4.1的??22d d s 运动线图，可判断从动件的推程运动是_____________，从动件的回程运动是______________。

图4.1题4.1.9图4.1.4．在设计滚⼦从动件盘形凸轮轮廓曲线中，若出现时，会发⽣从动件运动失真现象。

此时，可采⽤⽅法避免从动件的运动失真。

4.2判断题4.2.1.．偏置直动尖顶从动件盘形凸轮机构中，其推程运动⾓等于凸轮对应推程廓线所对中⼼⾓；其回程运动⾓等于凸轮对应回程廓线所对中⼼⾓。

( )4.2.2．在直动从动件盘形凸轮机构中进⾏合理的偏置，是为了同时减⼩推程压⼒⾓和回程压⼒⾓。

( )4.2.3．当凸轮机构的压⼒⾓的最⼤值超过许⽤值时，就必然出现⾃琐现象。

（）4.2.4．凸轮机构中，滚⼦从动件使⽤最多，因为它是三种从动件中的最基本形式。

（）4.2.5．直动平底从动件盘形凸轮机构⼯作中，其压⼒⾓始终不变。

（）4.2.6．滚⼦从动件盘形凸轮机构中,基圆半径和压⼒⾓应在凸轮的实际廓线上来度量。

（）4.2.7．滚⼦从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

因此，只要将理论廓线上各点的向径减去滚⼦半径，便可得到实际轮廓曲线上相应点的向径。

（）4.2.8．从动件按等加速等减速运动规律运动时，推程的始点、中点及终点存在柔性冲击。

因此，这种运动规律只适⽤于中速重载的凸轮机构中。

（）4.2.9．从动件按等加速等减速运动规律运动是指从动件在推程中按等加速运动，⽽在回程中则按等减速运动，且它们的绝对值相等。

（）4.2.10．从动件按等速运动规律运动时，推程起始点存在刚性冲击，因此常⽤于低速的凸轮机构中。

（）4.2.11．在对⼼直动尖顶从动件盘形凸轮机构中，当从动件按等速运动规律运动时，对应的凸轮廓线是⼀条阿⽶德螺旋线。
