电控高压共轨直喷柴油机技术图文教程●Pizezo喷射器(压电式喷油器)Piezo 喷射器具有极快和精确的燃油量分配。
Piezo喷射器的响应时间是原系统的4倍，允许在预喷和主喷之间更短和更多可变距离的喷射。

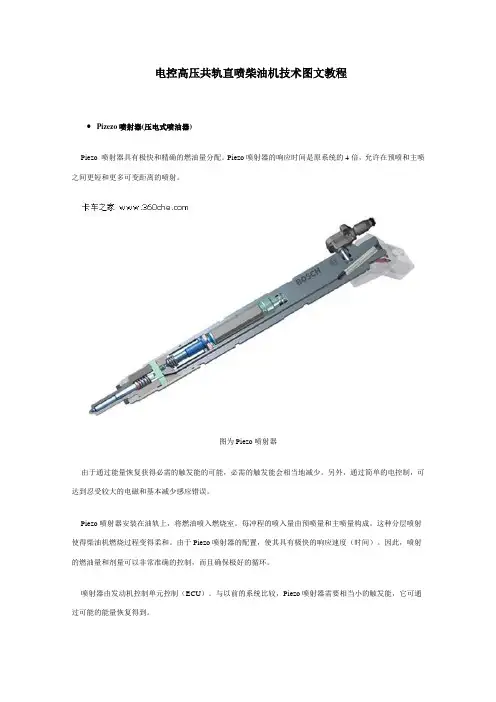

图为Piezo喷射器由于通过能量恢复获得必需的触发能的可能，必需的触发能会相当地减少。
另外，通过简单的电控制，可达到忍受较大的电磁和基本减少感应错误。
Piezo喷射器安装在油轨上，将燃油喷入燃烧室。
每冲程的喷入量由预喷量和主喷量构成。
这种分层喷射使得柴油机燃烧过程变得柔和。
由于Piezo喷射器的配置，使其具有极快的响应速度（时间）。
因此，喷射的燃油量和剂量可以非常准确的控制，而且确保极好的循环。
喷射器由发动机控制单元控制（ECU）。
与以前的系统比较，Piezo喷射器需要相当小的触发能，它可通过可能的能量恢复得到。
注意：在发动机工作期间，连接线束连接器到发动机控制装置，喷射器必须连接可靠，否则有损坏发动机的危险。
在维修工作时，喷射器不应拆散。
每个件都不许被松动或没有拧紧，否则将引起喷射器的损坏。
●柴油共轨泵DCP柴油共轨泵由布置在一个单一壳体里的下列部件组成：内置传输泵ITP内置叶片泵的作用是将燃油从燃油箱经过燃油滤抽出，供给带有柴油的高压燃油泵。
除此之外，还有润滑高压油泵的目的。
柴油共轨泵DCP是需求控制中心，由凸轮盘驱动具有相差120°的三个排量装置的柱塞泵。
DCP提供体积流量以保证油轨正常的高压，同时也提供喷射器在发动机所所有工作条件下必需的燃油量和在DCP里的燃油压力。
油箱中的柴油完整的内置传输泵ITP(1)经燃油滤清器抽出。
燃油也被传送至润滑阀(6)和体积控制阀(2)。
平行位于燃油供应泵里的预压控制阀，当体积控制阀关闭时打开，使燃油再次到燃油泵的吸入端。
燃油经润滑阀(6)到泵里边，并从那到燃油回油管。
体积控制阀由发动机控制装置控制，计量输送到高压元件(3)的燃油量，同时到高压泵HPP。
