循环流化床锅炉设备及运行教材

循环流化床锅炉调试及运行操作规程范本1、容器检查与准备- 检查循环流化床锅炉的容器是否完整，无任何裂纹或漏液情况。

- 检查容器内部是否清洁，并清除任何杂物和杂质。

- 确保床层粒径满足设计要求，并根据需要进行调整。

2、燃烧系统调试与启动- 检查燃烧器组件是否完好，确保喷嘴、点火器、燃烧器等各部件无损坏。

- 检查燃烧器的燃气管道是否畅通，无堵塞或泄漏现象。

- 检查燃气阀门、燃油泵等设备是否正常运转，并进行必要的维护和润滑操作。

- 将燃烧器点火系统连接至电源，并进行点火测试，确保能正常点火。

- 检查燃料供给系统是否正常，确保燃料供应充足。

3、循环系统调试与启动- 检查循环泵、循环风机等设备是否完好，无损坏或异常声音。

- 检查循环系统的管道是否畅通，无任何阻塞或泄漏现象。

- 检查循环风机的风量是否符合设计要求，并根据需要进行调整。

- 根据循环泵的设计要求，调整泵的流量和压力。

- 启动循环泵和循环风机，并调整至正常运行状态。

4、安全系统检查与测试- 检查锅炉的安全阀是否完好，并根据需要进行更换或维修。

- 检查锅炉的水位控制系统是否正常，确保水位稳定且符合要求。

- 检查床层温度控制系统是否正常运行，并进行必要的调整。

- 检查锅炉的压力控制系统是否正常，确保压力在安全范围内。

- 进行安全系统的全面测试，确保所有安全设备可靠运行。

5、锅炉启动与监控- 关闭锅炉的排污阀和放气阀，并按照操作手册启动锅炉。

- 监控和记录锅炉的燃烧情况、循环情况、温度、压力等参数。

- 定期检查和维护锅炉的各项设备，确保其正常运行并避免任何故障。

- 根据运行情况，及时调整锅炉的燃烧参数和循环参数，以提高效率并保证安全运行。

- 定期清洗废渣和灰渣，保持床层的清洁，并检查锅炉内部的管道和设备是否损坏。

总结：循环流化床锅炉调试及运行操作规程的准确与规范尤为重要，旨在确保锅炉的安全、高效运行。

通过以上步骤的实施，能够全面检查、调试并启动循环流化床锅炉。

130t/h循环流化床锅炉运行规程第一篇锅炉机组运行规程第一章锅炉设备和燃烧特性第一节锅炉设备特性1、概况循环流化床锅炉是一种高效低污染的新型锅炉。

采用循环流化燃烧方式，对煤种的适应范围广，可以燃用各类烟煤、无烟煤及低热值燃料，当燃用高硫燃料时，通过向炉内添加石灰石，能显著降低SO2和NOx的生成。

本锅炉为次高压绝热高温分离单汽包单炉膛∏型布置自然循环辐射式水管锅炉，在锅炉14m层布置有三台皮带电子称量式给煤机，将煤送入落煤管，并进入炉膛下部，炉膛四周为膜式水冷壁，烟气由炉膛经炉膛出口进入外置式旋风分离器，分离出的物料由返料器进入炉膛形成循环回路，为提高燃烧效率，除在布风板下部采用一次风外，还在燃烧室前后布置了二次风，返料机构设置布风板、返料风，以达到循环燃烧。

因本锅炉主要为供热锅炉有时达不到额定负荷，造成排烟温度低空气预热器腐蚀严重。

所以又在空域器前加了一个旁路风道。

第二章锅炉的验收及启动前准备工作第一节对锅炉的检查1、新建或者检修后的锅炉，锅炉工段长应组织运行班长、司炉及有关人员按本规程的有关规定对设备进行检查。

2、检查燃烧室及烟道内部，应符合下列条件。

1）炉墙、各二次风嘴完整、严密、无损坏现象；2）看火门、检查门及人孔门完整，能严密关闭；3）水冷壁管、过热器管、省煤器及空气预热器的外形正常，内部清洁，各部的防磨护板不变形，密封间隙合适；4）布风板上风帽无脱落磨损、烧坏、风帽小孔无堵塞，放渣口无变形；5）各测量仪表及控制装置的一次元件位置正确、完整、严密、畅通；6）防爆门完整、严密、防爆门上及周围无杂物，动作灵活可靠；7）挡板完整严密，传动装置完好，开启灵活，位置指示正确；8）无焦渣及杂物，脚手架已拆除。

3、检查放渣，放灰装置，应符合下列条件：1）放渣口无变形；2）放渣口能严密关闭；3）放灰口能严密关闭；4）放灰管固定牢固，放灰口无变形；5）放渣、放灰管无损坏，，保温完整。

4、检查除尘器1）检查门及人孔门完整，能严密无漏风；2）静电除尘器接线完好，3）布袋除尘器滤袋无破损.4）各提升阀、旁路阀开关灵活且能关闭严密。

3＃循环流化床锅炉运行规程（试用行）编写：审核：批准：延安热电厂锅炉分场目录第一篇锅炉机组的运行第一章锅炉设备规范和燃料特性 (4)第一节锅炉设备规范 (4)第二节燃料及石灰石特性 (13)第二章锅炉机组启动或检修后的检查与试验 (14)第一节启动前的检查与试验 (16)第二节水压试验 (16)第三节冲洗过热器 (17)第四节漏风实验 (18)第五节布风板的均匀性实验 (18)第六节锅炉的烘炉与煮炉 (18)第三章锅炉机组的启动 (19)第一节启动前的准备 (19)第一节锅炉点火 (20)第二节锅炉的升压 (21)第三节锅炉机组启动要求及注意事项 (22)第四节锅炉的并列 (23)第四章运行中的监视和调整 (23)第一节运行调整的任务和目的 (23)第二节水位的调节 (23)第三节汽温和汽压调节 (24)第四节燃烧的调节 (24)第五节锅炉压火与热启动 (25)第六节锅炉的排污 (25)第七节锅炉的吹灰 (26)第八节锅炉的排渣 (27)第九节自动装置的运行 (27)第十节转动机械运行 (27)第五章锅炉机组的停止 (28)第一节锅炉的停止 (28)第二节锅炉的停炉后的冷却 (28)第三节锅炉停炉检查项目 (28)第四节锅炉的防冻 (29)第五节锅炉停炉保护 (29)第二篇锅炉机组事故处理第一节故障停炉 (30)第二节锅炉缺水 (30)第三节锅炉满水 (31)第四节汽水供腾 (32)第五节汽包水位计损坏 (33)第六节给水管道水冲击 (33)第七节蒸汽管道水冲击 (34)第八节水冷壁管损坏 (34)第九节主蒸汽管道爆破 (35)第十节省煤器损坏 (35)第十一节过热器管损坏 (36)第十二节减温器损坏 (37)第十三节烟道可燃物再燃烧 (37)第十四节锅炉灭火 (38)第十五节炉床超温及结焦 (38)第十六节返料器结焦 (39)第十七节负荷骤减 (39)第十八节厂用电中断 (40)第十九节风机故障 (41)第三篇电除尘器运行规程第一章电除尘器的结构 (42)第一节结构形式及规范 (42)第二节主要技术特性 (42)第二章设备的安全规程 (43)第一节人身安全 (43)第二节进入电除尘内部的安全注意事项 (43)第三章电除尘器的运行 (43)第一节电除尘器的运行前的检查 (43)第二节电除尘器的运行、停止 (44)第四章电除尘器辅助设备的运行 (45)第一节电除尘器辅助设备的规范特性 (45)第二节除灰系统运行注意事项 (45)第三节除尘系统的运行 (45)附录一：循环流化床锅炉的调整第一篇锅炉机组的运行第一章锅炉设备规范和燃料特性第一节锅炉设备规范一、设备简要特性（1）：锅炉整体布置：本锅炉系中压参数、单锅筒、自然循环蒸汽锅炉，采用循环流化床燃烧方式，高温气固分离，全刚焊接结构构架。

循环流化床锅炉调试及运行操作规程1. 简介循环流化床锅炉是一种高效、节能的燃煤锅炉，广泛应用于工业生产中。

本文将介绍循环流化床锅炉的调试及运行操作规程。

2. 锅炉调试2.1 燃烧系统调试2.1.1 检查煤仓煤位情况，确保充足的供煤量。

2.1.2 调试点火系统，保证点火可靠。

2.1.3 启动引风机，检查风压和风量是否符合要求。

2.1.4 调试主燃烧器，确保燃烧稳定。

2.1.5 调试过热器和再热器，检查水冷壁温度和烟温的分布情况。

2.2 循环系统调试2.2.1 检查循环系统泵的运行情况，确保循环介质流动畅通。

2.2.2 调试循环系统风机，检查风压和风量是否符合要求。

2.2.3 检查循环排渣系统，确保床料排渣畅通。

3. 锅炉运行操作规程3.1 启动操作3.1.1 按启动顺序依次启动给水泵、引风机、空气预热器等设备。

3.1.2 将循环系统泵切换到自动状态，确保循环介质流动正常。

3.1.3 点火操作，确保点火器点火可靠。

3.1.4 点火成功后，调节给水量和风量，使锅炉达到额定工况。

3.2 运行操作3.2.1 监测锅炉各参数，包括水位、压力、温度等，确保运行安全可靠。

3.2.2 根据燃烧状况，调节给水量和风量，保持燃烧稳定，并控制烟温在允许范围内。

3.2.3 定期检查锅炉各管道、阀门和仪表，确保运行畅通，并进行清洗和维护。

3.2.4 随时监测煤仓煤位，及时补充煤料。

3.2.5 在锅炉停机前，逐步关闭给水泵、引风机等设备，确保安全停机。

4. 应急处理4.1 锅炉故障4.1.1 对煤料进料系统进行检查，解决可能的堵塞问题。

4.1.2 检查给水系统，确保给水正常供应。

4.1.3 检查循环系统，保证循环介质流动正常。

4.1.4 联系维修人员进行故障排除。

4.2 突发情况处理4.2.1 发生漏水现象时，立即切断给水泵和燃料供应，并通知维修人员处理。

4.2.2 发生火灾时，立即启动应急停机装置，切断燃料供应和电源，并报警。

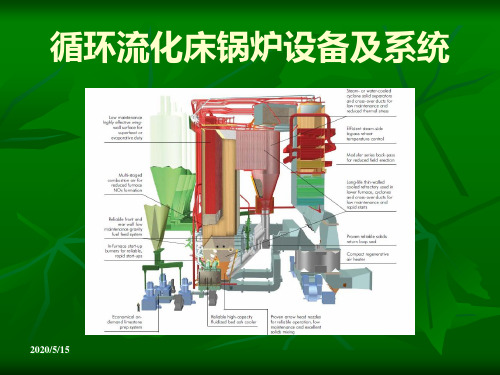

第二篇锅炉设备及运行第一章锅炉的结构第一节锅炉的结构循环流化床锅炉的结构及布置循环流化床锅炉的组成大致可分为两个部分。

第一部分由炉膛(流化床燃烧室)、气固体分离设备(分离器)、固体物料再循环设备(返料装置)等组成，上述部件形成了一个固体物料循环回路。

第二部分为尾部对流烟道，它布置有过热器、再热器、省煤器和空气预热器等。

燃料和脱硫剂由炉膛下部进入锅炉，燃烧所需的一次风和二次风分不从炉膛的底部和侧墙送入，燃料的燃烧要紧在炉膛中完成。

炉膛四周布置有水冷壁，用于汲取燃烧所产生的部分热量。

由气流带出炉膛的固体物料在分离器内被分离和收集，通过返料装置送入炉膛，烟气则进入尾部烟道。

循环流化床锅炉燃烧系统如图2-1-1所示。

1.炉膛炉膛燃烧以二次风入口为界分为两个区，二次风入口以下为大粒子还原气氛燃烧区，以上为小粒子氧化气氛燃烧区。

燃料的燃烧、炉内脱硫、氮氧化物的生成及分解过程要紧在燃烧室内完成。

燃烧室内布置有受热面，它完成大约50%燃料释热量的传递过程。

流化床锅炉燃烧室既是一个燃烧设备，也是一个热交换器，它集流化、燃烧传热与脱硫、脱硝反应于一体。

2.分离器循环流化床锅炉分离器是循环流化床锅炉燃烧系统的关键部件之一，它的形式决定了燃烧系统和锅炉整体布置的形式和紧凑性，它的性能对燃烧室的空气动力特性、传热特性、物料循环、燃烧效率、锅炉出力、负荷调节能力、锅炉启动时刻等均有重要阻碍。

3.返料装置返料器的作用是将分离器分离下来的高温灰，从分离器下部的低压侧(负压侧)输送到燃烧室下部的高压侧(正压侧)，锅炉返料装置常见的有U型阀和J型阀，它是循环流化床锅炉的重要部件之一。

它的正常运行对燃烧过程的可控性，锅炉负荷的调节性能起决定性的作用，它的要紧功能是将分离器分离后，收集下来的物料返回流化床上循环燃烧;并保证流化床内的高温烟气，不通过返料装置短路流入分离器。

它既是一个物料回送器，也是一个锁气器，假如两个作用失控，物料循环过程就建立不起来，使得锅炉燃烧效率大为降低，燃烧工况变差。
