浅谈传统木结构建筑足尺模型模拟地震振动台试验研究浅谈传统木结构建筑足尺模型模拟地震振动台试验研究摘要：传统木结构建筑在既往的地震中表现出了良好的抗震性能，同时也存在着一些不足。
通过对传统木结构建筑足尺模型的振动台试验研究，确定木结构建筑在地震作用下的应答状况，研究结构的动力特性及其地震反应的变化规律，为现存的中国悠久的木结构古建筑的加固、修善寻找有效可行的方法。
关键词：传统木结构建筑；振动台试验；动力特性；墙面板；屋面刚度1 引言中国传统木结构建筑有几千年的历史，其独特的结构体系博大精深，代表着东方的建筑文化，成为东方的建筑文化瑰宝，在世界的建筑历史上占有特别重要的地位。
其影响深远，远及日本、韩国等国家[1]。
然而，许多传统木结构建筑在历史的发展过程中由于各种原因而消失了，只有很少部分的木构建筑遗留了下来。
随着时光的流逝，传统木结构建筑的破坏也日趋严重，保护、维护以及加固这些传统木结构建筑已迫在眉睫。
为此，本文着眼于传统木结构建筑的抗震性能研究，通过模拟地震振动台试验的研究方式讨论其抗震机理，为传统木结构建筑的保护、维护以及加固提供一些理论依据和技术性的参考。
本次试验是2007年1月在日本防灾科学技术研究所兵库抗震工程研究中心进行的。
其目的是通过对结构整体模型进行模拟地震振动台试验研究的方法考察模型的动力特性以及在地震作用前后动力特性的变化，模型在地震作用下的反应以及破坏机制等方面的内容。
2 试验概况2.1 模型介绍本模型为足尺试验模型，试验模型的构件全部由木材制作，主要构件所用木材来自德岛县产的杉木。
试验模型为带墙面板的传统梁柱榫卯结构，模型为一层，平面尺寸为10.92m×3.64m。
分为柱脚固定和柱脚滑移两个试验模型，本文主要介绍柱脚固定试验模型(下图中左边的模型)。
柱脚固定试验模型层高为2.93m，柱横向间距和纵向间距均为1.92m，柱截面和基础梁截面尺寸均为120mm×120mm，屋面外框架梁截面尺寸为120mm×270mm，次梁截面尺寸为120mm×210mm。
型钢混凝土框架振动台试验的有限元模拟
熊爱国;季静
【期刊名称】《华南地震》
【年(卷),期】2010(30)4
【摘要】基于纤维模型和动力相似理论,利用ETABS和PERFORM-3D分析软件对一缩尺比例为1/8的平面三层型钢混凝土框架结构进行了整体结构弹性、弹塑性分析和推覆分析.将所得动力响应值与振动台试验实测结果进行对比,验证了8度小震、中震、大震作用下结构的抗震能力.研究结果表明型钢混凝土结构具有较大的水平抗侧刚度及弹塑性分析软件PERFORM-3D适用于模拟振动台结构模型的抗震性能分析.
【总页数】11页(P17-27)
【作者】熊爱国;季静
【作者单位】华南理工大学土木与交通学院,广东,广州,510640;华南理工大学土木与交通学院,广东,广州,510640;亚热带建筑科学国家重点实验室,广东,广州,510640【正文语种】中文
【中图分类】P315.924
【相关文献】
1.水平荷载作用下型钢混凝土梁-角钢混凝土柱框架非线性有限元模拟 [J], 王琨;袁沈峰;郑文忠
2.新型预应力型钢混凝土框架有限元模拟与分析 [J], 顾钊;王琨;胡鹏飞;庄文安;
3.型钢混凝土框架模型的振动台试验 [J], 赵鸿铁;薛建阳
4.型钢混凝土异形柱框架地震模拟振动台试验及数值模拟 [J], 刘祖强;杨筱;薛建阳;周超锋
5.钢管混凝土框架-混凝土核心筒减震结构振动台试验研究 [J], 周云;任凤鸣;范华冰;张季超
因版权原因，仅展示原文概要，查看原文内容请购买。
CAP1400核岛结构缩尺模型对地震反应影响分析李小军;韩杰;王晓辉;贺秋梅【摘要】针对核电厂CAP1400核岛结构地震反应问题,构建了核岛屏蔽厂房和辅助厂房整体结构的3个分析模型:原型和1/16、1/40缩尺模型,并在AP000谱和RG1.60谱地震动输入下进行了有限元模拟对比分析,探讨了振动台试验模型缩尺处理的合理性和精确性.研究表明,基于缩尺模型得到的结构自振频率相对于原型结构模型有所降低,降低幅度在8.5％以内;结构模型的缩尺对结构反应峰值加速度和高频(大于3Hz)加速度反应谱的影响较为显著,但对较低频(小于3Hz)的加速度反应谱影响较小;模型缩尺对结构不同方向反应的影响中,刚度越大的方向其影响越大.进一步将结构模型数值模拟结果与1/16缩尺模型的振动台试验结果进行了比较分析,试验给出的结构自振频率远低于模型数值模拟结果,但原型和1/16缩尺模型数值模拟得到的结构反应均与试验结果较为接近.基于模型数值模拟和振动台试验研究,认为对于缩尺比1/16或更大的模型可以忽略模型的缩尺效应.%Aiming at the seismic response problem of CAP 1400 nuclear island structure of the nuclear power plant 3 analytical models,prototype and 1/16,1/40 scale models,were constructed for the whole structure of the shielding and auxiliary factory,and comparative analysis of the seismic responses of the 3 models was done by finite element method under the ground motions matching AP000 spectrum and the RG1.60 spectrum,the rationality and accuracy were discussed on the scaled model for the shaking table testing.The research shown that natural frequencies of structure response from scaled models are smaller than that produced in the prototype structure model,the reduction was within 8.5％;the effect of scaled modelsis obviously on the peak acceleration and high frequency (more than 3Hz) spectral accelerations of structure response,but less on the low frequency (less than 3Hz) spectral accelerations;the effect of scaled model on the structure response is larger in direction of larger stiffness.In addition,the contrastive analysis between numerical simulation of different scale models and a shaking table testing of 1/16 scale model was carriedout,which indicates that the natural frequencies from the shaking table testing is far lower than those from numerical simulation,but the simulated structure responses of the prototype and 1/16 scale models and the test results of 1/16 scale model were relatively close.The study reveals that scale effect of analysis and testing models can be ignored for scaled models of 1/16 or greater.【期刊名称】《震灾防御技术》【年(卷),期】2017(012)002【总页数】13页(P241-253)【关键词】核电厂;缩尺模型;数值模拟;振动台试验;加速度反应谱【作者】李小军;韩杰;王晓辉;贺秋梅【作者单位】北京工业大学建筑工程学院,北京100124;中国地震局地球物理研究所,北京100081;北京工业大学建筑工程学院,北京100124;北京工业大学建筑工程学院,北京100124;中国地震局地球物理研究所,北京100081【正文语种】中文CAP1400核电技术是我国第三代核电技术自主创新的标志，也是我国目前大力推广使用的核电技术。

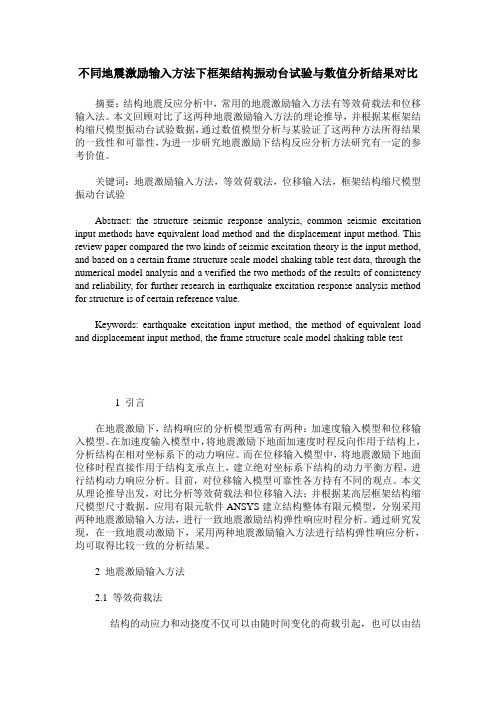

不同地震激励输入方法下框架结构振动台试验与数值分析结果对比摘要：结构地震反应分析中，常用的地震激励输入方法有等效荷载法和位移输入法。
