一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。

电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。

故选A。

2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。

下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。

家庭电路以及常见故障分析【知识要点】：1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。

2.家庭电路中各部分电路及作用：●进户线：进户线有两条，一条是火线，一条是零线。

火线与零线之间的电压是220V。

正常情况下，零线之间和地线之间的电压为0V。

●电能表：⏹用途：测量用户消耗的电能（电功）的仪表。

⏹安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。

●闸刀开关（：空气开关）⏹作用：控制整个电路的通断，以便检测电路更换设备。

⏹安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。

●保险盒：⏹电路符号：⏹连接：与所保护的电路串联，且一般只接在火线上。

⏹选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⏹保险丝规格：保险丝越粗，额定电流越大。

⏹注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

●插座:⏹作用：连接家用电器，给可移动家用电器供电。

⏹种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。

⏹安装：并联在家庭电路中，具体接线情况见右图。

⏹把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

●用电器（电灯）和开关⏹白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。

⏹灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。

⏹开关和用电器串联，开关控制用电器。

如果开关短路，用电器会一直工作，但开关不能控制。

3.为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。

4.连接家庭电路的注意事项：●家庭电路中各用电器是并联的。

●插座的连接要遵循“左零右火”的规则。

●开关必须串联在火线中，成“火线——开关——用电器——零线”的连接方式。

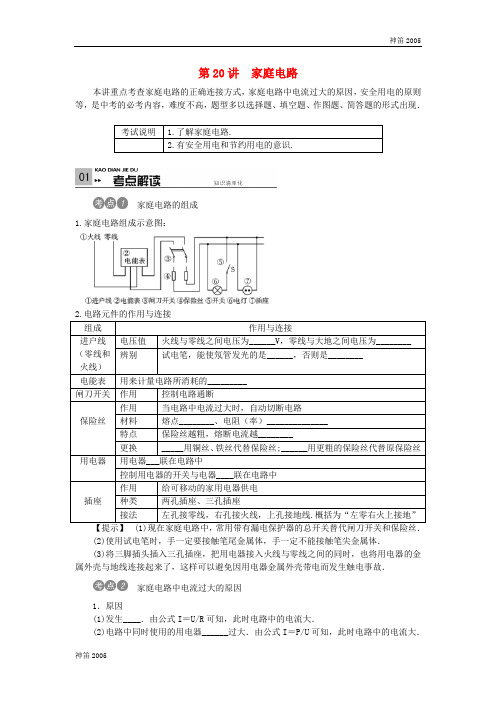

第20讲 家庭电路本讲重点考查家庭电路的正确连接方式，家庭电路中电流过大的原因，安全用电的原则等，是中考的必考内容，难度不高，题型多以选择题、填空题、作图题、简答题的形式出现．家庭电路的组成1.家庭电路组成示意图：【提示】 (1)现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝．(2)使用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体．(3)将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了，这样可以避免因用电器金属外壳带电而发生触电事故．家庭电路中电流过大的原因1．原因(1)发生____．由公式I ＝U/R 可知，此时电路中的电流大．(2)电路中同时使用的用电器______过大．由公式I ＝P/U 可知，此时电路中的电流大．2．危害使保险丝熔断(或总开关断开)，导致家庭电路供电中断．触电【提示】 为了防止触电，安装家庭电路时，开关应接在火线上，螺丝口灯泡的螺旋套接线柱应接零线．命题点1 家庭电路连接(2014·黔东南)如图所示，用笔画线代替导线将部分家庭电路连接完整．点拨：根据灯泡和三孔插座的接法连接电路：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座的上孔接地线；左孔接零线；右孔接火线．1．(2014·滨州)如图所示的家庭电路中，有两个器件连接错误，它们是( )A ．闸刀开关和带开关的灯泡B ．带开关的灯泡和带熔丝的二线插座C ．带开关的灯泡和三线插座D ．闸刀开关和三线插座2．(2015·遂宁)图是家庭电路的一部分示意图，请用笔画线代替导线把该电路连接完整并且使之符合安全用电的要求．(开关只控制电灯)3．(2015·南昌)如图所示，是部分家庭电路的示意图，请将各电器件正确连入电路中．命题点2 安全用电原则(2015·铜仁)关于安全用电，以下说法正确的是( )A ．在家庭电路中，开关既可以接在火线上也可以接在零线上B ．站在干木凳上一手接触火线，一手接触零线会造成触电事故C ．三脚插头上与用电器金属外壳相连的脚是多余的D ．雷雨天可以在大树下避雨点拨：控制电灯的开关接在火线上是为了防止换电灯时触电；火线和零线间有220 V 的电压，同时接触会触电；与用电器金属外壳相连的线是接地保护，预防触电；雷雨天里，大树也是很好的导体，电会沿大树到地底下释放掉，所以雷雨天在大树下避雨很危险．4．(2015·黔南)关于安全用电，下列说法不正确的是( ) A ．使用测电笔辨别火线时，手要接触笔尾的金属电极 B ．插座中的两个线头接触会出现短路现象C ．家庭电路中的空气开关跳闸后，直接合上空气开关就可以了D ．家庭电路中，控制各个灯的开关都要安装在火线上5．(2015·南宁)在图的做法中，符合安全用电原则的是( )A.在电线上晒湿 衣服B.使用绝缘皮破损的插头C.同时使用大功率的用电器D.不靠近高压电6．(2015·哈尔滨)下列对应图示的做法，不符合安全用电与保护原则的是( )A．同时将双手分别接触裸露的火线和零线B．远离有此标志的设备C．雷雨天不在树下避雨D．家庭电路中安装熔断器7．(2015·六盘水)造成家庭电路中保险丝熔断的原因：一是总功率过大，二是______．在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应______．一、选择题1．(2014·铜仁)电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是( )A．家中安装照明电路时，开关接在零线上B．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话C．家庭电路中电流过大的原因，一定是电路中某处短路D．在山区遇雷雨时，可以靠在岩壁或大树下避雨2．(2015·河池)关于安全用电，下列说法正确的是( )A．尽可能使用一个插座让多个大功率用电器同时工作B．使用试电笔时，手不要接触笔尾的金属体C．发现有人触电，应该迅速用手将他拉开D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换3．(2015·自贡)电为我们的生活带来了好多方便之处，但我们也要注意在用电过程中的安全问题．下面有关家庭安全用电的说法中，错误的是( )A．电冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座B．电灯开关应该连在灯泡与火线之间，这样在检修灯泡时才不易发生触电事故C．如果电线较粗的话，我们可以在裸露的电线上晒衣服D．家里如果有较大功率的用电器，尽量不要同时使用，以免引起电线燃烧而引发火灾4．(2014·山西)如图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后电灯与电冰箱是串联的B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电5．(2015·龙东)如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220 V40 W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定( )A．L1灯头断路B．L2灯头短路C．L1灯头短路D．L2灯头断路6．(2015·南京)如图所示，在接线柱A、B间接入导线(其材料为普通铜丝)，在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是( )A．导致熔丝熔断的原因是电路中电流过大B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流C．熔丝熔断，但灯泡依然完好D．用铜代替熔丝不符合安全用电的原则二、填空及简答题7．(2013·毕节)我国家庭电路中，火线与零线之间电压为______V，为了避免电流过大发生事故，在电路中需要安装保险盒保护电路，保险盒应串联在______线上，保险盒中保险丝能自动熔断是利用了电流的______效应．8．(2015·沈阳)下面是有关生活用电的描述，请将空白处补充完整：(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的______(填“火”“零”或“地”)线相连，防止发生触电事故．(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过____(填“大”或“小”)，家庭电路中的________会自动断开，切断电路，起到保护电路的作用．9．(2015·茂名)如图甲所示的两种使用测电笔的方法，正确的是______．如图乙所示是两种硬导线与螺钉压按式接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是______．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路______，使空气开关跳闸．10．(2015·长沙)在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的______相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如果电路出现故障，甲、乙两种使用方法中，正确的是______．11．(2015·毕节)洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条线标有“E”，标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措．12．(2015·黔东南)在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引起火灾．这是为什么？13．(2014·黔西南)安全用电至关重要，如小明家某天正在煮饭，突然跳闸，所有电器不通电，请帮他分析出现的可能原因并提出合理建议．三、作图题14．(2014·毕节)请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．15．(2015·广东)图中甲是插线板，请将乙图的内部电路连接完整．要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压．参考答案考点解读考点1 2.220 零火线零线电能低大大不能不能并串考点2 1.短路总功率考点3火避雷针切断电源不接触不靠近各个击破例1题组训练1.C 2.3.例2 B题组训练4．C 5.D 6.A 7.短路接地整合集训1．B 2.D 3.C 4.B 5.B 6.B 7.220 火热8.(1)地 (2)大空气开关9.A C 短路10.外壳甲11.三孔插座的左端接零线，右端接火线，中间接地线，有金属外壳的电器与三孔插座相接时，用电器的金属外壳就接地了，这样可以防止金属外壳带电，造成触电事故，所以第三条标有“E”的导线与用电器的外壳相连，地线的作用是一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故；由生活经验可知，节约用电的措施有：养成人走灯灭的好习惯，使用节能灯具，不要让电视机长时间处于待机状态等．12.在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，∵导线连接处与导线串联在电路中，∴通过的电流相等、通电时间相等，∵Q＝I2Rt，∴连接处产生的热量较多，往往比别处更容易发热，加速老化，甚至引起火灾．13.如果家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，即电路中电流过大造成的，即有两种可能，即短路或总功率过大；建议：大功率用电器不能同时使用．14.15.。

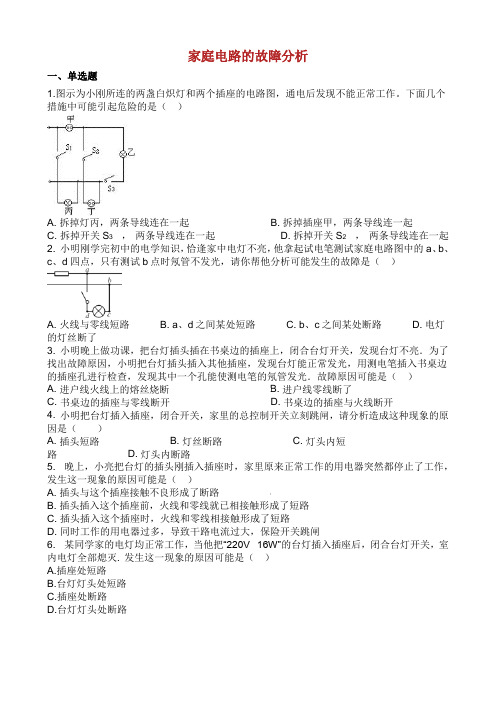

家庭电路的故障分析一、单选题1.图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。

下面几个措施中可能引起危险的是（）A. 拆掉灯丙，两条导线连在一起B. 拆掉插座甲，两条导线连一起C. 拆掉开关S3，两条导线连在一起D. 拆掉开关S2，两条导线连在一起2. 小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是（）A. 火线与零线短路B. a、d之间某处短路C. b、c之间某处断路D. 电灯的灯丝断了3. 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A. 进户线火线上的熔丝烧断B. 进户线零线断了C. 书桌边的插座与零线断开D. 书桌边的插座与火线断开4. 小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A. 插头短路B. 灯丝断路C. 灯头内短路 D. 灯头内断路5. 晚上，小亮把台灯的插头刚插入插座时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是（）A. 插头与这个插座接触不良形成了断路B. 插头插入这个插座前，火线和零线就已相接触形成了短路C. 插头插入这个插座时，火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸6. 某同学家的电灯均正常工作，当他把“220V16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是（）A.插座处短路B.台灯灯头处短路C.插座处断路D.台灯灯头处断路7. 家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A. 进户零线断路B. 灯泡L断路C. 开关S接触不良 D. 导线cd断路8.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。

中考物理必考家庭电路知识点总结, 中考题型讲解，寒假复习必备！家庭电路一、知识点梳理（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：⑴低压供电线：给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。

②安装:安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电③铭牌:所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用:控制整个电路的通断，以便检测电路更换设备。

②安装:家庭电路的干路上，空气开关的静触点接电线⑷保险盒：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：连接:与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

［学#科#网］⑥规格:越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

⑸ 插座:[ZXXK]①作用:连接家用电器，给可移动家用电器供电。

②种类：固定插座、可移动插座二孔插座、三孔插座③安装:并联在家庭电路中，具体接线情况：③安装：并联在家庭电路中，具体接线情况:乍1接火线2接零线3接地线4接用电器的金属外壳5接用电部分的线路说明：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起，防止了外壳带电引起的触电事故。

一、初中物理家庭电路故障的分析问题1．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．b、c之间某处断路C．a、d之间某处断路D．电灯的灯丝断了【答案】B【解析】【详解】A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。

电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。

故选A。

2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。

下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。

故选B。

3．某家庭电路的组成如图所示。

下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。

中考物理十六大考点：家庭电路【家庭电路】1.家庭电路的组成：进户线→电能表→总开关→保险盒→用电器。

2.两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。

如果测电笔中氖管发光，则所测的是火线，不发光的是零线。

3.所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

4.保险丝：是用电阻率大，熔点低的铅锑合金制成。

它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。

5.引起电路中电流过大的原因有两个：一是电路发生短路;二是用电器总功率过大。

6.安全用电的原则是：①不接触低压带电体;②不靠近高压带电体。

在安装电路时，要把电能表接在干路上，保险丝应接在火线上(一根足够);控制开关应串联在干路安全用电4.安全用电常识开关接在火线上。

1.家庭电路由：进户线→电能表→总开关→保险盒→用电器。

2.两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。

如果测电笔中氖管发光，则所测的是火线，不发光的是零线。

3.所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

4.保险丝：是用电阻率大，熔点低的铅锑合金制成。

它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。

5.引起电路中电流过大的原因有两个：一是电路发生短路;二是用电器总功率过大。

6.安全用电的原则是：①不接触低压带电体;②不靠近高压带电体。

在安装电路时，要把电能表接在干路上，保险丝应接在火线上(一根足够);控制开关应串联在干路。

家庭电路电和磁经典精讲重难点突破一、安全用电1、家庭电路的电压火线和零线之间的电压是220V，火线和地线之间的电压是220V。

2、家庭电路中电流过大的原因（1）原因：发生短路；用电器总功率过大。

（2）家庭电路保险丝烧断的原因：发生短路，用电器功率过大，选择了额定电流过小的保险丝。

3、安全用电（1）安全事故：人体触电是人直接接触火线，一定强度的电流通过人体所引起的伤害。

（2）用电器功率过大或者电路中发生短路而使电流过大，线路过热引起火灾。

二、电和磁1、磁性：磁铁能吸引铁、钴、镍等物质的性质（吸铁性）。

2、磁极：同名磁极相互排斥，异名磁极相互吸引。

3、（1）磁场：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质。

（2）基本性质：磁场对放入其中的磁体产生力的作用。

磁极间的相互作用是通过磁场而发生的。

（3）方向规定：在磁场中的某一点，小磁针北极静止时所指的方向（小磁针北极所受磁力的方向）就是该点磁场的方向。

4、磁感应线：磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极。

（1）磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在。

（2）磁感线的疏密程度表示磁场的强弱。

5、分类：（1）地磁场：地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近。

（2）电流的磁场：奥斯特实验：通电导线的周围存在磁场，称为电流的磁效应。

通电螺线管的磁场：电流方向与磁极间的关系可由安培定则来判断。

6、电动机：（1）通电导体在磁场中会受到力的作用。

它的受力方向跟电流方向、磁感线方向有关。

（2）电动机由两部分组成：能够转动的部分叫转子；固定不动的部分叫定子。

7、磁生电：在1831年由英国物理学家法拉第首先发现了利用磁场产生电流的条件和规律。

当闭合电路的一部分在磁场中做切割磁感线运动时，电路中就会产生电流。

这个现象叫电磁感应现象，产生的电流叫感应电流。

金题精讲题一：在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是（）A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极题二：下列用电器中利用电磁感应现象工作的是（）A．电烤箱 B．电铃 C．动圈式话筒 D．电风扇题三：关于磁体和磁场，以下说法中错误的是（）A．悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近B．铁、铜、铝等金属材料都能够被磁化C．磁体之间的相互作用力是通过磁场而发生的D．通电导体周围一定存在磁场题四：放在条形磁铁和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，下图所示的四幅图中，小磁针的指向错误的是（）题五：如图所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（）A．比较图（a）和图（b）可知，感应电流的方向与磁场方向有关B．比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关C．比较图（a）和图（c）可知，感应电流的方向与磁场方向无关D．由图（d）可以得出感应电流的方向跟导体是否运动无关题六：如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（）A．图甲可用来演示电磁感应现象B．图乙可用来演示磁场对电流的作用C．图丙可用来演示电流的磁效应D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系题七：家庭电路中各盏照明灯是_______联的；如图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是_______。
