2017-2018学年度九年级物理期末考试卷

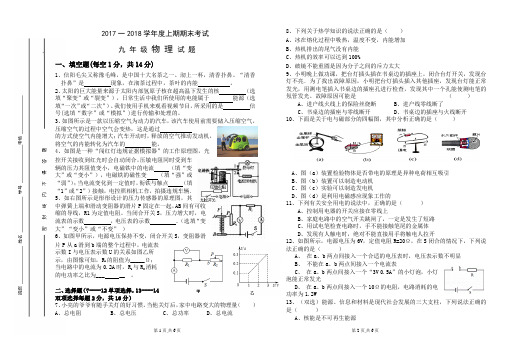

2017一2018学年度上期期末考试九年级物理试题一、填空题(每空1分，共14分)1、信阳毛尖又称豫毛峰，是中国十大名茶之一。

沏上一杯，清香扑鼻。

“清香扑鼻”是现象，在沏茶过程中，茶叶的内能。

2、太阳的巨大能量来源于太阳内部氢原子核在超高温下发生的核（选填“聚变”或“裂变”），日常生活中我们所使用的电能属于能源（选填“一次”或“二次”）。

我们使用手机来观看视频节目，所采用的是信号(选填“数字”或“模拟”)进行传输和处理的。

3、如图所示是一款以压缩空气为动力的汽车，该汽车使用前需要储入压缩空气，压缩空气的过程中空气会变热，这是通过的方式使空气内能增大；汽车开动时，释放的空气推动发动机，将空气的内能转化为汽车的能。

4、如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻同时受到车辆的压力其阻值变小，电磁铁中的电流（填“变大”或“变小”），电磁铁的磁性变（填“强”或“弱”）；当电流变化到一定值时，衔铁与触点（填“1”或“2”）接触，电控照相机工作，拍摄违规车辆．5、如右图所示是彤彤设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力增大时，电流表的示数，电压表的示数 .（选填“变大”“变小”或“不变”）6、如图甲所示，电源电压保持不变，闭合开关S，变阻器滑片P从a滑到b端的整个过程中，电流表示数I与电压表示数U的关系如图乙所示，由图像可知，R1的阻值为_____Ω；当电路中的电流为0.2A时，R1与R2消耗的电功率之比为___ __ 。

二、选择题（7----12单项选择，13----14双项选择每题2分，共16分）7、小亮的爷爷有随手关灯的好习惯。

当他关灯后，家中电路变大的物理量（）A、总电阻B、总电压C、总功率D、总电流8、下列关于热学知识的说法正确的是（）A、冰在熔化过程中吸热，温度不变，内能增加B、热机排出的尾气没有内能C、热机的效率可以达到100%D、破镜不能重圆是因为分子之间的斥力太大9、小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。

太原市2017~2018学年第一学期九年级期末考试物理试卷一、选择题（本大题共10个小题，每小题3分，共30分）1.电力公司为每一户居民安装了一个仪表来测量居民家中每个月消耗的电能，从而计算出应交的电费，该仪表的名称及表盘上标注的单位是（）A. 电能——kW·hB. 电压表——VC. 电流表——AD. 欧姆表——Ω2.下列数据最接近实际情况的是（）A.普通家用照明灯的工作电流约为200AB.家用手电筒的额定功率约为2000WC.一节新干电池的电压约为1.5VD.电饭锅煮饭时的加热功率约为10W3.一群蜜蜂突然飞入我市一处民宅，民警在救援时将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，如图所示，这种做法利用的原理是（）A. 物质是由分子构成的B. 分子在不停地做无规则运动C. 分子间有引力D. 分子间有斥力4.下列实例利用做功的方式来改变物体内能的是（）A. 热水倒入茶杯，茶杯的温度升高B. 将冰冻食物放在水中，水变凉C. 热鸡蛋放冷水中温度降低D. 双手互搓，手的温度升高5.汽车的发动机用循环流动的水进行冷却，是利用水具有（）A. 较低的凝固点B. 较大的比热容C. 较小的密度D. 较好的导电性6.如图是四冲程汽油机一个工作循环的示意图，其中机械能转化为内能的冲程是（）A B C D7.下列行为符合安全用电的是（）A. 家庭电路中开关接在火线或零线上都可以B. 当保险丝熔断后，可以用铜丝代替C. 使用试电笔时，手不要接触笔尾金属体，以免触电D. 发生触电事故时，应立即切断电源8.智能手机在现代生活中的作用越来越重要，但频繁的使用会导致它的电能消耗很快.当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间.这种设计实际上是（）A. 增大电池电压B. 增加总功率C. 减小总功率D. 降低散热能力9.如图是电阻R1和R2的I—U图象，下列说法正确的是（）A. 电阻R2为定值电阻B. 当R1两端电压为2V时，R1=0.4ΩC. 若将R1、R2串联且电路中电流为0.2A时，电路总电阻为15ΩD. 若将R1、R2并联且电源电压为2V时，电路总电流为0.4A10.如图是自动测量油箱油量的装置图，其中电源电压恒定，R’是定值电阻，R是弧形变阻器，金属杠杆的一端是它的滑片.下列判断正确的是（）A. 油量表是电压表改装而成的B. R和R’是并联的C. 油位越低，R两端的电压越小D. 油位越高，通过R的电流越大二、填空与作图题（本大题共6个小题，每空1分，图4分，共16分）11.德国物理学家经过十年不懈努力，发现了电流跟电压和电阻之间的定量关系，概括为数学表达式；为了纪念他的杰出贡献，人们用他的名字命名为物理量的单位.12.如图是一些物质的原子核对电子束缚能力强弱的排序，毛皮与图中的摩擦最容易．．．起电，且它们摩擦后毛皮带电.13.质量和初温相同的甲、乙两种液体，经同一加热器加热相同时间后甲比乙的温度高，则甲比乙的比热容.如果质量为1kg，初温为20℃的乙液体，吸收4.2×104J的热量后，温度升高到30℃，则乙液体的比热容为J/(kg·℃).14.小明用如图甲所示电路研究并联电路电流特点时，电源电压保持不变，闭合开关S和S 1，观察电流表示数；再闭合开关S2，观察到电流表的示数保持不变，同时观察到一个电流表的指针偏转幅度如图乙所示，为使测量的数据更精确，他应断开开关，并将该电流表的量程改为，然后再次进行测量.甲乙15.如图甲所示，电源电压保持不变，定值电阻R的阻值为1Ω，.闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图象如图乙所示.则图中dc是表示电压表 (选填“V1”或“V2”)的示数随电流表示数变化的图象；电源电压为V；滑片滑动过程中，电路的最大总功率为W.16.请用笔画线代替导线，将图中的元件接入家庭电路中.要求：（1）同时闭合声控开关和光控开关电灯才能亮（2）三孔插座单独接入电路.三、阅读与简答题（本大题共2个小题，每小题4分，共8分）17.阅读短文《无链条电动自行车》，并回答下列问题：外形时尚的无链条电动自行车，由于没有链条，外观变得与普通自行车或电动车有些不同，如图所示．这款自行车也被称为“没有链条的混合动力电动自行车”，它结合了电子动力和人体动力，此车既可以给锂电池直接充电获得能量；也可以通过骑行者踩脚踏板产生的动能经发电机转化为电能，存储在自行车框架中的锂电池内，最终通过电动机驱动后轮转化成动能，以此驱动自行车前进．因此使骑行者骑得更省力，同时也能减少对环境的污染．图中这款无链条电动自行车，其锂电池容量为10Ah（电池容量是指放电电流与放电时间的乘积）、电压为36V．正常行驶时，若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶2×104m；若骑行者踩脚踏板辅助锂电池驱动给车提供能量，这种“混合动力驱动”可使车连续行驶3.5×104m.与链条车相比，这种新型自行车具备许多优点．比如：省力、耐用、安全、灵便、干净卫生、结构简单、修理方便，骑行12000km也无须大修．因此，无链条电动自行车是城市中一种理想的交通工具．（1）无链条电动自行车可将骑行者踩脚踏板产生的动能通过发电机转化为能，再由自行车框架中的锂电池转化为能储存起来；（2）这款车的锂电池最多储存的电能约为J．（3）这款车在“混合动力驱动”并正常行驶时，人．所提供的能量与“电力驱动”时锂电池．．．提供的能量之比为.18.如图是九年级物理教材中的插图，请你用学过的物理知识解释图中描述的现象.四、实验与探究题（本大题共5个小题，每空2分，每图2分，共36分）19. 在“探究电流与电压关系”的实验中，同学们借助四节新干电池等电学器材设计了如图所示的三种电路，小梦认为乙比甲好；大梦认为丙比乙更好，理由是丙电路可以通过多次移动滑片改变R 两端的电压获取普遍结论，并利用丙图电路，在R=5Ω时，测得了下表所示的数据并得出了结论；小阳经过思考后利用图乙的电路也完成了实验.请你解答下列问题：（1）小梦的理由是：乙图能更好地控制 不变.（2）大梦得出的结论是 ； （3）小阳是通过多次改变 从而改变R 两端电压的.20. 小明在用如图所示的装置测量酒精的热值时，用质量为m 1的酒精灯，将质量为M ，温度为t 1的水加热到t 2后，酒精灯的质量变为m 2，已知水的比热容为c ，利用以上物理量算出了酒精的热值.在家用轿车中大多用汽油作燃料，有一种“涡轮增压”（T 型）轿车，通过给发动机更足量的空气使汽油更加充分地燃烧，比普通轿车（L 型）更节能，排气更清洁.请你解答下列问题：（1）酒精热值的表达式为：q= （用以上字母符号表示）.该同学发现，酒精热值的测量值比课本中的“标准值”小很多，请写出一条误差产生的原因 ； （2）相同的95号汽油，加在T 型轿车内与加在L 型轿车内其热值是 的.21. 在“测量额定电压为2.5V 小灯泡的电功率”的实验中，首先将图甲中实物电路连好，闭合开关后无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数；故障排除后，移动变阻器的滑片，当电压表的示数为2.5V 时，电流表的示数如图乙所示，再多次移动滑片，获得了多组数据，并画出了小灯泡的电流与电压关系的图象，如图丙所示；若将这样的两只灯泡串联接在4V 的电源上，则可算出灯泡此时的实际功率.请你解答下列问题：（1） 用笔画线代替导线将实物电路连接完整．．．．，连接时开关应____________； （2） 上述实验故障的原因可能是小灯泡发生了____________；（3） 小灯泡的额定功率是________W ；图象是曲线的主要原因是__________________________； （4） 串联后，每个灯泡消耗的实际功率是_________W.实验次数电压U/V电流I/A 1 1 0.2 220.43 4 0.822.如图是探究“电流通过导体时产生热量的多少与什么因素有关”的实验装置.闭合开关后，保持滑动变阻器的滑片在某一位置不动，观察到a管比b管中液面上升的高度__________，这是在_________和通电时间一定时，探究电热与___________的关系；此时将滑动变阻器的滑片向左移，发现a、b两管中的液面都会上升，据此就说明电热与电流的大小有关，上述操作存在的问题是没有控制__________一定.23.铅笔芯的主要成分是石墨.软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔.铅笔芯是导体，它的电阻大小与其软硬度有何关系呢？请你设计一个实验方案对这个问题进行探究.（1） 实验方案及所测量的物理量（用字母表示）：；（2） 根据所测物理量进行分析并写出可能得到的结论：；五、分析与计算题（本大题共1个小题，共10分，解题过程要有必要的文字说明、计算公式和演算步骤）24.从A、B两题中任选一题作答.A.如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换到加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表.热水器正常加热35min，可使满箱水的温度从25℃升高到55℃，水的比热容为4.2×103J/（kg·℃）.请你解答：额定电压220V 容量30kg加热功率2000W 保温功率800W（1） 开关S跳至_________触点位置时，热水器进入保温状态；（2） R1的阻值；（3） 在上述加热任务中，水吸收的热量；（4） 在上述加热任务中，热水器的加热效率.B.某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示，电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），R1=10Ω，R2=30Ω，L是标有“220V 160W”的照明灯泡.白天有日光的时候，S1、S2均断开，开启该系统的保温功能并连续工作10h；晚上温度较低的时候，S1、S2均闭合，开启加热和照明功能，灯泡正常发光，此状态下系统也需连续工作10h.若一天中工作的20h内电热丝．．．放出的热量完全由该生态园自产的沼气提供，其热效率为50%，q沼气=1.8×107J/m3.请你解答：（1） 当开关S1、S2都________时，系统处于保温状态；（2） 晚上工作时电路的总功率；（3） 电热丝一天工作20h放出的热量；（4） 每天需要完全燃烧的沼气的体积.。

2017-2018学年第一学期教学质量检测试卷九年级物理一．填空题（每空1分，共14分）1．2017年5月5日，国产大型客机C919首飞成功．由于地磁场的存在，C919在升空过程中，机翼会做切割运动，从而在机翼两端产生感应电压；当它在高空巡航时，需要将机外气压较低的空气压入舱内，这一过程中，空气被压缩后内能，温度升高．2．将塑料绳的一端扎紧，另一端尽可能撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带上了电荷，彼此相互排斥；使塑料丝带电的实质是在物体间发生了转移．3．现有两只小灯泡L1“12V 12W”、L2“12V 6W”，则它们的电阻之比为．若将它们与某电源连接成一个串联电路，其中一灯正常发光，另一灯较暗，电源电压为V．4．小明家电能表上个月底的示数为，这个月底的示数如图所示，可知他家本月用电是kW•h，本月表盘转了圈．他家最多能接入总功率为W的用电器．5．图示实验装置中，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表G的指针向右偏，这是现象，为使G的指针向左偏，可使导体棒向运动，断开S1、闭合S2，导体棒能运动起来，依此可制成（选填“电动机”或“发电机”）．6．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是，请写出一条安全用电的注意事项．二．选择题（每小题2分，共16分）7-12小题的选项中，只有一个选项符合题目要求；13-14小题有两个选项符合题目要求，全部选对的得2分，选对但不全选的得1分；有错选的得0分，请将其字母代号填入答题卡上。

7．下列关于热现象的说法中正确的是（）A．火箭使用液态氢作燃料，是因为它含有的热量多B．在汽油机的压缩冲程中，内能转化为机械能C．海边昼夜温差比内陆小，是因为水的比热容较大D．0℃的水变成0℃的冰，温度不变，内能不变8．根据密度公式ρ=可知，密度等于某种物质的质量m和体积V的比值，但物质的密度反应的是物质的一种特性，密度的大小是由物质种类决定的，与物质的质量m和体积V是无关的．下列公式中所反应的物理量也具有这一特点的是（）A．压强p=B．功率P=C．电流I=D．比热容c=9．下列电学基础知识说法正确的是（）A．同种电荷相互吸引，异种电荷相互排斥B．只要电子在运动，电路中就一定有电流C．电源的作用就是给电路两端提供电压D．电阻的大小只与导体的材料和长度有关10．对下列物理量的估测中，你认为最不接近实际的是（）A．手机新电池的电压大约是24VB．一盏日光灯的额定功率约40WC．深夜居民家中灯泡两端的电压大约为230VD．家用电冰箱的电流大约是1A11．如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．12．关于家庭电路，下列说法错误的是（）A．正确使用试电笔时，没有电流通过人体，所以不必担心触电B．新建楼房安装的空气开关可以代替保险丝的作用C．电能表要安装在总开关之前的干路上D．洗衣机的外壳要接地13．下列关于电与磁的说法正确的是（）A．改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极B．磁场中某点的磁场方向是由放在该点的小磁针决定的C．发电机是利用电磁感应原理制成的，工作时将电能转化为机械能D．只改变直流电动机的电流方向，直流电动机内线圈的转向会发生改变14．如图所示，电源电压6V不变，小灯泡标有“6V 3W”，滑动变阻器标有“20Ω 1A”，电流表所接量程为“0﹣0.6A”，电压表所接量程为“0﹣3V”，不考虑温度对灯丝电阻的影响．闭合开关，为保证电路安全，下列正确的是（）A．电路中允许通过的最大电流为0.6AB．滑动变阻器可以接入电路的阻值为0～12ΩC．小灯泡的最小功率为0.75WD．电路的最大功率为6W三．作图题（每小题2分，共4分）15．如图甲所示是一个常用的插线板．插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式．16．如图所示，地球是一个巨大的磁体，在它的周围空间中存在地磁场，它的磁场分布与条形磁铁相似．请在图中大致画出地球外部空间地磁场的磁感线分布示意图，并在每条磁感线上标出方向（至少画6条磁感线）．四．实验探究题（第17题4分，第18题6分，第19题8分，共18分）17．同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm．然后，用小刀刮两端引线的漆皮．用硬金属丝做两个支架，固定在硬纸板上．两个支架分别与电池的两极相连．把线圈放在支架上，线圈下放一块强磁铁，如图所示．给线圈通电并用手轻推一下，线圈就会不停的转下去．（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是（填选项“A”或“B”）．A．两端全刮掉B．一端全部刮掉，另一端只刮半周（2）线圈在转动过程中能转化为能．（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因．18．小华同学用“伏安法”来测量一只阻值约为5Ω的定值电阻R x，实验室有如下器材供选用：A．两节干电池B．开关一个和导线若干C．电压表（0﹣3～15V）D．电流表（0～0.6﹣3A）E．滑动变阻器（0～10Ω）F．滑动变阻器（0～100Ω）（1）小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D 外，小华同学还需选用器材（选填“E“或“F”）；（2）根据设计的实验电路要求，请用笔划线代替导线连接图甲中最后的两根导线；（3）如图甲所示，连接好电路．在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至端（选填“G”或“H”）；（4）小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是（选填A、B、C或D）；A．滑动变阻器断路B．滑动变阻器短路C．定值电阻R x断路D．定值电阻R x短路（5）排除故障后，电流表示数为0.40A，电压表示数如乙图所示，则本次实验测得的定值电阻R x是Ω．19．在测量标有“3.8V”字样的小灯泡的额定功率实验中，器材有电压为6V的电源，小灯泡（电阻约为10Ω）、电压表（0～3V，0～15V）、电流表（0～0.6A，0～3A）、滑动变阻器R1“5Ω 1A”、滑动变阻器R2“10Ω 1A”、开关各一个，导线若干．（1）如图甲所示的电路中有一条导线连接错误，请在错误的导线上打“×”，并画出改正后的导线．（2）为了完成实验，应该选择的滑动变阻器是（填“R1”或“R2”）．（3）电路连接正确后，闭合开关，滑片位于某一位置时，电压表示数为3V．为了测量小灯泡的额定功率，应将滑片向（填“左”或“右”）移动．（4）当小灯泡正常发光时，电流表示数如图乙所示，则电流表的示数为A，小灯泡的额定功率为W，实验得出的结论：小灯泡的实际功率，小灯泡越亮．（5）实验时发现通过小灯泡的电流与它两端的电压不成正比，是因为灯丝电阻与有关．（6）实验中若电压表的“0～15V”量程损坏，（填“能”或“不能”）测小灯泡额定功率．五．综合应用题（本题共2小题，每小题9分，共18分）20．如图所示，电源电压恒定，R1=30Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.2A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率．21．汽车已进入百姓家庭，汽车发动机性能的好坏倍受人们关注．在汽车发动机的设计过程中，既要考虑能量的有效利用，又要考虑发动机的冷却问题．[汽油热值为 4.6×107J/kg，汽油密度为0.7×103kg/m3，水的比热容为 4.2×103J/（kg•℃）]（1）为了防止发动机过热，汽车的冷却系统常用水的循环来降低发动机的温度.5kg水在冷却系统中温度升高50℃，所吸收的热量是多少？（2）10L汽油在汽车发动机汽缸内燃烧30min，可以释放出多少能量（假设汽油完全燃烧）？若发动机输出的功率为6×104 W，则此汽车发动机的效率是多少？（汽车发动机效率的计算结果精确到1%）。

2017-2018学年初三第一学期物理期末质量检测（90分钟，满分：100分）一、选择题1、关于内能及其利用，下列说法正确的是A .温度高的物体内能一定大B．做功和热传递都可以改变物体的内能C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能2、如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A． B． C． D．3、一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是A.一定是并联 B．一定是串联C．两灯泡规格一定相同 D．无法确定4、两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（）A．甲灯中电流较大 B．乙灯中电流较大C．通过两灯的电流一样大 D．条件不足，无法判断5、2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为图中的（）A． B．C． D．6、如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小7、某校物理兴趣小组设计了一个电子身高测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是8、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图8所示，将它们串联在电路中，通过的电流关系是A．I A＞I B B．I A＜I B C．I A=I B D．无法确定9、如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小10、有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．L1和L2正常工作时的电流一样大B．L1和L2串联在一起同时使用时，两灯一样亮C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光11、如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。

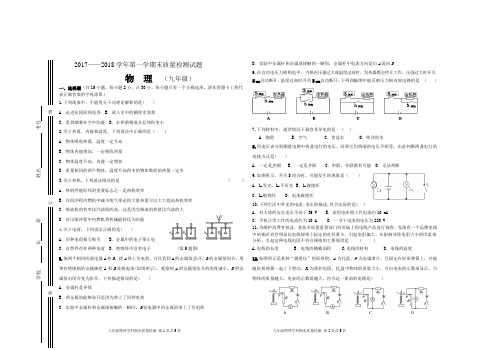

九年级物理学科期末质量检测 第1页共6页 九年级物理学科期末质量检测 第2页共6页2017——2018学年第一学期末质量检测试题物 理 （九年级）一、选择题（共15小题，每小题2分，计30分。

每小题只有一个正确选项，请在答题卡上将代表正确答案的字母涂黑）1.下列现象中，不能用分子动理论解释的是( ) A ．走进花园闻到花香 B ．放入水中的糖使水变甜 C ．看到烟雾在空中弥漫 D ．水和酒精混合总体积变小2.关于热量、内能和温度，下列说法中正确的是（ ） A ．物体吸收热量，温度一定升高 B ．物体内能增加，一定吸收热量C ．物体温度升高，内能一定增加D ．质量相同的两个物体，温度升高得多的物体吸收的热量一定多3.关于热机，下列说法错误的是 （ ）A ．热机性能好坏的重要标志之一是热机效率B ．在四冲程内燃机中减少废气带走的大量热量可以大大提高热机效率C ．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大D ．在压缩冲程中内燃机将机械能转化为内能 4.关于电荷，下列说法正确的是( )A ．同种电荷相互吸引B ．金属中的电子带正电C ．自然界存在两种电荷D ．绝缘体中没有电子 (第5题图)5.取两个相同的验电器A 和B ，使A 带上负电荷，可以看到A 的金属箔张开，B 的金属箔闭合。

用带有绝缘柄的金属棒把A 和B 连接起来(如图所示)，观察到A 的金属箔张开的角度减小，B 的金属箔由闭合变为张开。

下列描述错误的是( ) A ．金属杆是导体B ．两金属箔能够张开是因为带上了同种电荷C ．实验中金属杆和金属球接触的一瞬间，B 验电器中的金属箔带上了负电荷D ．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A 流向B6.在自动电压力锅构造中，当锅内压强过大或温度过高时，发热器都会停止工作，压强过大时开关 S 过压自动断开，温度过高时开关S 过热自动断开。

下列四幅图中能反映压力锅内部电路的是 ( )7.下列材料中，通常情况下最容易导电的是 （ ）A ．陶瓷B ．空气C ．食盐水D ．纯净的水8.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是( )A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断9.如图所示，开关S 闭合时，可能发生的现象是（ ）A ．L 1发光、L 2不发光B ．L 1被烧坏C ．L 2被烧坏D ．电池被烧坏10.下列生活中常见的电流、电压的描述，符合实际的是（ ）A ．对人体的安全电压不高于36 VB ．家用电冰箱工作电流约10 mAC ．手机正常工作的电流约为10 AD ．一节干电池的电压为220 V11.为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。

2017年—2018年第一学期九年级物理期末试题注意事项：本试题分为第Ⅰ卷和第Ⅱ卷两部分。

第Ⅰ卷为选择题，满分36分，第Ⅱ卷为非选择题，满分64分，总分100分，考试时间为90分钟。

第Ⅰ卷（选择题共36分）一、选择题（本大题包括12小题，每小题3分，共36分。

在每小题给出的四个选项中，只有一项是符合题目要求的，请把正确答案的选项用2B铅笔涂在“答题纸”指定位置处。

）1．电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是（）2．如图所示的电路中，当开关闭合时，甲电流表的示数为0.6A,乙电流表的示数为0.2A，则下列判断正确是（）A. 通过灯L1的电流为0.6AB. 通过灯L1的电流为0.4AC. 通过电路总电流为0.8 AD. 通过灯L2的电流为0.4 A3．小明在实验时连接了如图所示的电路，闭合开关后发现只有灯泡L1发光，电流表、电压表均有示数。

关于电路中L1、L2的连接方式和L2不发光的原因，下列说法正确的是（）A．灯泡L1和L2串联，L2被短路了B．灯泡L1和L2串联，L2的灯丝断了C．灯泡L1和L2并联，L2与灯座接触不良D．灯泡L1和L2并联，L2的实际功率太小4.下列关于信息的传递和能量的利用说法正确的是（）A.利用声波和电磁波传递信息时都需要介质B.核能是指原子核发生分裂或聚合时所释放的能量C.手机利用超声波传递信息D.煤、石油、天然气、太阳能等都是不可再生能源5.科学研究中常常会用到“控制变量法”、“等效替代法”、“类比法”、“模型法”等研究方法，下列研究过程与研究方法不一致的是（）A．研究磁场时，引入了磁感线来描述磁场——模型法B．研究分子的无规则运动时使用红墨水的扩散现象——等效替代法C．研究电流与电压关系时，控制电阻不变——控制变量法D．研究电压时，我们可以通过对比水压来认识它——类比法6.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（）A.当温度低于90℃时，报警装置就会响铃，同时绿灯亮B.当温度低于90℃时，报警装置就会响铃，同时红灯亮C.当温度达到90℃时，报警装置就会响铃，同时红灯亮D.当温度达到90℃时，报警装置就会响铃，同时绿灯亮7．在超导体研究领域．我国取得了令人瞩目的成就，各国科学家也一直在努力寻找能够在室温下工作的超导材料，假如科学家已研制出室温下的超导材料，你认为它可作下列哪种用途（）A．电炉中的电阻丝B．白炽灯泡的灯丝C．保险丝D．远距离输电线8．下图是小丽家的四种家用电器，其中额定功率高于500Ｗ的是 （ ）9．甲、乙两只节能灯的铭牌如图所示，下列说法中正确的是 （ ）A ．甲灯的实际功率一定是100WB．两灯均正常发光时，甲灯消耗的电能较多C ．两灯均正常发光时，乙灯灯丝电阻较大D ．将甲灯接入110V 电路中，它的实际功率为50W10. 小明在医院看到一种输液报警器(如图甲)，当管内药液流完时，电铃发声．报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小．电路如图乙所示，则当闭合开关报警器工作时，分析正确的是( ) A. 输完药液时，电流表示数变小 B. 输完药液时，电压表示数变小C. 输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D. 未输完药液时，电铃不响是因为没有电流11．如图所示的四个电学实验，关于这四个电学实验的应用，下列说法正确的是（ ）A ．静电植绒过程中，绒毛和植绒物体表面带上了异种电荷相互吸引，利用了甲图中验电器的工作原理 B ．电磁铁是利用乙图中电流能产生磁场的原理制成的C ．电动机是利用丙图中电磁感应原理制成的，把电能转换为机械能D ．发电机是利用丁图中通电导体受力运动的原理制成的12.如图所示电路中，电源两端电压保持不变，R 1为定值电阻，R 2为滑动变阻器，闭合开关S 后，滑动变阻器滑片P 自b 向a 移动的过程中（ ） A. 电压表的示数变大，电路消耗的总功率变小 B. 电压表的示数不变，电路消耗的总功率变大 C. 电流表的示数变大，电压表的示数与电流表的示数之比变大 D. 电流表的示数变大，电压表的示数与电流表的示数之比变大第10题图第II 卷（非选择题 共64分）二、填空题（本大题包括4个小题，每空1分，共14分）13. 两段材料相同、长度相等、横截面积不同的圆柱形导体A 、B ，A 比B 的横截面积大，它们的电阻关系是RA________RB ；将它们串联在电路中，如图所示，则通过它们的电流关系IA________IB(以上两空均填“＞”、“＝”或“＜”)．14. 在家庭电路中，为了传输电流，导线芯应当用导电性能良好的铜制成。

2017-2018学年度第一学期期末教学质量监测九年级物理试题一、单项选择题（每小题3分，13小题，共39分）1、下列过程中，通过热传递增加物体内能的是（）A．放在热水中的温度计温度升高 B．电炉丝通电发热C．神舟飞船返回进入大气层时表面温度升高 D．反复弯曲铁丝，铁丝会发热2、以下四种现象中，与水的比热容关系不大的是 ( )A．汽车的发动机用循环流动的水来冷却B．夏天往室内洒水可使室内温度降低C．内陆地区的气温变化比沿海地区大D．生活中往往用热水取暖3、如图1所示，对于图片中所描述的物理过程，下列分析中正确的是（）图1A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大4、以下有关电阻的观点中，错误．．的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．导体的电阻大小决定于导体的材料、长度、横截面积和温度D．一个导体两端的电压越大，电流越大，则它的电阻就越小5、某家庭用电器工作时，用电流表测得通过用电器的电流为1 0 A，则此用电器可能是下列电器中的哪一个（）A.电冰箱B.节能灯C. 电磁炉D.电风扇6、在图2所示的电路图中，能用电压表正确测出灯L1两端电压的是（）图27、下列关于热值和热机效率的描述，正确的是（）A．使燃料燃烧更充分，可以增大热值B．使燃料燃烧更充分，可以提高热机效率C．燃料燃烧释放的热量越大，热值越大D．热值和热机效率都是定值，与外界条件无关8、为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的正确电路图是（）图39、如图4所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）图4A．灯泡断路 B．灯泡短路 C．滑动变阻器断路 D．滑动变阻器短路10、在如图5所示的四个电路中，哪个电路中三个电灯是并联的（）图511、如图6所示，为定值电阻，为滑动变阻器，当变阻器的滑片P向右移动时，图中电压表和电流表的示数变化情况及它们示数的比值变化情况为（）图6A．电压表示数不变，电流表示数变小，比值变大B．电压表示数变小，电流表示数变大，比值变小C．电压表示数不变，电流表示数变大，比值变小D．电压表示数变大，电流表示数变小，比值变大12、举重比赛有甲、乙、丙三个裁判，其中丙为主裁判，甲和乙为副裁判。

秘密★启用前2017—2018学年九年级上学期期末考试物理试题卷本试题卷分为第I卷（选择题）和第II卷（非选择题）两部分，共8页，满分85分。

答卷前，考生务必将自己的姓名、考号填写在答题卡上。

答卷时，须将答案答在答题卡上，在本试题卷、草稿纸上答题无效。

考试结束后，将试题卷和答题卡一并交回。

第I卷选择题（共36分）注意事项：必须使用2B铅笔将答案标号填涂在答题卡上对应题目标号的位置上。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

一、选择题（共18小题，每小题2分，共36分。

每小题只有一个选项符合题意。

）1．甲、乙两杯水温度各为40℃、80℃，下列说法正确的是A．只有加热才能使水升温B．甲杯中水的内能一定比乙杯中的小C．乙杯中水的温度降低，水的内能一定减小D．甲杯中的水分子运动一定比乙杯中的剧烈2．小明根据下表所提供的数据得出了四个结论，其中正确的是A．液体的比热容一定比固体的比热容大B．同种物质发生物态变化后，比热容不变C．由于水的比热容大，白天海水温度比沙滩高D．2kg的水温度升高50℃，吸收的热量是4.2×105J3．在寒冬季节，小明同学双手搓后感觉手上发热，这一过程的能量转化与四冲程内燃机的哪个冲程相同A．吸气冲程B．压缩冲程 C．做功冲程 D．排气冲程九年级物理试卷第1 页（共8页）九年级物理试卷 第 2 页（共8页）4．一个物体接触带负电的验电器的金属球时，验电器的金属箔先合拢后又逐渐张开，则这个物体A ．带负电B ．带正电C ．不带电D ．带正、负电都可能5．在如图所示电路中，图中箭头表示电路连接通时的电流方向，A 、B 、C 三处是电源、电铃或电灯，则根据电流方向可知A ．A 处接电源B ．B 处接电源C ．C 处接电源D ．任一处接电源均可6．如图所示，灯泡L 1比L 2亮，电压表V 2示数为6V ，下列说法正确的是A ．V 1 示数为 6VB ．V 1示数大于 6VC ．V 示数小于 6VD ．V 示数大于 6V7．为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC 和DF 分别为直径与长度均相同的铜导线和镍铬合金线，B 和E 分别为AC 和DF 的中点．在对比研究时，下列选择正确的是A ．第一次接入AB ，第二次接入DEB ．第一次接入DE ，第二次接入ACC ．第一次接入AB ，第二次接入DFD ．第一次接入DE ，第二次接入DF 8．电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是A ．连接A 、CB ．连接B 、CC ．连接A 、BD ．以上都不正确9．如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，应该采取的唯一操作是A．保持变阻器滑片不动B．增加电池个数C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动10．如图所示，电阻R1=2R2，电压U保持不变．当开关S断开时电流表A的示数为I；当开关S闭合时电流表A的示数为I′，则I与I′的比值为A．1：2 B．2：3 C．2：1 D．3：211．一个滑动变阻器标有“1.5A 50Ω”的字样，当它与一个阻值为30Ω的电阻串联接入电路时，整个电路总电阻的变化范围为A．0～30Ω B．0～50Ω C．0～80Ω D．30～80Ω12．有体积相等的两个铝球，一个是实心的，一个是空心的，把它们加热到相同的温度后，一起放在温度较低的室内自然冷却，温度降低较快的是A．空心球 B．实心球 C．一样快 D．无法确定13. 甲灯是“220V 100W”，乙灯是“110V 100W”，当它们都正常发光时，在相同时间内消耗电能的情况是A．乙灯多 B．一样多 C．甲灯多 D．不能确定14．如图中几种电器的额定功率最接近1000W的是A. 电风扇D．电水壶九年级物理试卷第3 页（共8页）九年级物理试卷 第 4 页（共8页）15．在如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P 由中点向右移动时，下列判断正确的是A ．电流表和电压表的示数都增大，电路总功率变大B ．电流表和电压表的示数都减小，电路总功率变小C ．电流表示数减小，电压表示数不变，变阻器功率变小D ．电流表示数减小，电压表示数变大，灯泡功率不变16．将电灯L 1、L 2按如图所示甲、乙方式连接时，两灯均能发光．若甲、乙两种方式中的总电压相等，请在甲、乙两图中比较L 1的亮度A ．L 1在甲图中更亮B ．L 1在乙图中更亮C ．L 1在两图中一样亮D ．无法比较17．将两根电阻丝R 1、R 2分别插入甲、乙两瓶等量煤油中，串联接入电路，R 1：R 2=2：5．通电一段时间后，R 1、R 2产生的热量之比为A ．2：5B ．5：2C ．4：25D ．25：418．某同学利用如图所示电路，测量额定电压为2.5V 小灯泡的额定功率，下列说法错误的是A ．闭合开关前，滑片P 应滑到B 端B ．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C ．当电压表示数为2.5V 时，测出通过小灯泡的电流，可算出小灯泡的额定功率。

绝密*启用前2017-----2018学年度第一学期学业质量监测九年级物理试题试卷类型:A注意事项：1.试题分第I、II两卷,I卷是选择题,I卷是非选择题.满分100分,考试时间90分钟2.答卷前务必将试题密封线内及答题卡上面的项目填涂清楚.所有答案都必须涂、写在答题卡相应位置,答在本试卷上一律无效第I卷(选择题共48分)一、单项选择题(本题共10小题,共20分.每个小题给出的四个选项中,只有一个是正确的,选对的每小题得2分,多选、不选、错选均不得分)1.下列四组物品中，通常情况下都属于导体的是()A.陶瓷碗、空气B.玻璃杯、大地C.铅笔芯、人体D.电炉丝、橡皮2.下列现象表明分子做无规则运动的是()A.灰尘四起B.花香满园C.雪花飘飘D.黄沙扑面3.夏天,人们喜欢到海边度假。

白天，海风拂面，带来丝丝凉意，夜间却不会很凉。

而沙漠地区的夏天昼夜温差可达50℃。

对这种现象的解释，正确的是()A.太阳照射沙漠地区的时间较长B.海边有风而沙漠地区可能没有C.海水的比热容比沙石的比热容大D.太阳直射沙漠地区,斜射海边4.如图甲所示,验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中()A.电流方向由A到BB.电流方向由B到AC.有电流但方向无法确定D.始终无电流5.如图所示,为保证司乘人员的安全,轿车上设有安全带未系提示系统.当乘客坐在座椅上时,座椅下的开关S1闭合。

若未系安全带，则开关S2断开，蜂鸣器响；若系上安全带，则开关S2闭合，蜂鸣器不响。

下列设计比较合理的电路图是()6.如图所示,当滑动变阻器的滑片P向左移动时，变阻器连入电路的电阻变小的是( )7.三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了( )A.使插头的造型更美观B.有利于区分火线与零线插脚C.插入插座中更稳固D.插入插座时,确保用电器外壳先接地8.下列有关说法中,正确的是( )A.热机是把机械能转化成内能的机器B.热机的做功冲程把内能转化为机械能C.燃料燃烧放出的热量越多,热机效率越大D.使用热值高的燃料可提高热机效率9.如图所示的电路中,电源电压保持不变.开关S闭合,灯L正常发光,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是()A.电压表的示数变小,灯L变暗B.电压表的示数变大,灯L变亮C.电流表的示数变大,灯L变暗D.电流表的示数变小,灯L变亮10.如图所示,电源电压保持不变,当开关S由闭合变为断开时,下列说法正确的是()A.电流表A1、A2的示数都变小B.电流表A1的示数不变,A2的示数变小C.灯泡L1亮度变暗,电路消耗的总功率变小D.灯泡L1亮度不变,电路消耗的总功率变大二、多项选择题(本大题共7小题,共28分,每个小题给出的四个选项中,至少有两个是正确的,选对得4分,选对但不全得2分,选错或不选得0分.)11.关于温度、内能和热量.以下说法正确的是()A.温度越高的物体所含的热量一定越多B.温度相同的两个物体间不会发生热传递C.0℃的冰变成0℃的水,温度不变,内能不变D.任何物体都具有内能,通过摩擦可增大冰块的内能12.两个相同的容器分别装有质量相等的甲、乙两种液体,用相同热源分别同时加热,液体的温度与时间的关系图象如图所示.则( )A.加热相同的时间,乙吸收的热量小于甲B.甲的比热容大于乙的比热容C.吸收相同的热量,甲升高的温度小于乙D.升高相同的温度,甲吸收的热量大于乙13.在如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右移动时,下列分析正确的是( ) A.电流表A示数与电流表A1示数的差变小B.电流表A1示数与电流表A2示数的和变大C.电压表ⅴ示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大14.如图所示,在探究“什么情况下磁可以生电”的实验中,保持磁体不动,若导线ab水平向右运动,则灵敏电流计指针向左偏转。

2017～2018学年度第一学期九年级期末考试物理试题（考试时间：90分钟 卷面总分：100分 考试形式：闭卷）一、选择题（本题共12小题，每小题2分，共24分） 1．下列家用电器中，利用电流热效应工作的是（ ▲ ）A ．电风扇B ．电冰箱C ．电饭锅D ．电视机 2．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（ ▲ ） A ．地热能、核能、太阳能、汽油均属于常规能源 B ．手机既能接收电磁波，也能发射电磁波 C ．电磁波在真空中不能传播D ．太阳能、水能、风能和核能都是可再生能源3．如图所示的情景中，重力势能转化为动能的过程是（ ▲ ）4．夏天在海边玩耍，海滩上的沙子热的烫脚，而海水却凉凉的，主要是因为（ ▲ ） A ．海水的内能多 B ．沙子的内能多 C ．海水的比热大 D ．沙子的比热大 5．在探究杠杆平衡条件的实验过程中，当出现图示情况时，为了让杠杆平衡，可以（ ▲ ） A ．将左边的平衡螺母向左调 B ．将右边的平衡螺母向右调 C ．将左边的钩码向左移动 D ．将右边的钩码向右移动6．最早的指南针叫“司南”，是用天然磁石磨成的勺形，勺头为N 级，勺柄为S 级，如图所示，下列关于司南说法正确的是（ ▲ ） A ．司南长柄指向地理的北极 B ．司南长柄指向地磁场的南极 C ．地磁场的南极在地理的南极附近 D ．司南指南北是由于它受到地磁场的作用A 箭离开弓过程B 运动员撑起过程C 杠铃被举起过程D 运动员下落过程7．如图沿竖直方向匀速拉动绳子，使物体缓慢上升，动滑轮的重力不可忽略，现改变物体的重力G ，不计绳重与摩擦，则动滑轮的机械效率η与物体重力G 的关系可能是（ ▲ ）8．下列做法符合安全用电原则的是（ ▲ ）A ．家用电器起火时应迅速用水扑灭B ．有金属外壳的家用电器，一定要将外壳接地C ．控制用电器的开关一定要接在零线上D ．多个大功率用电器应接在同一插线板上使用 9．如图所示，将试管中的水加热一段时间后，木塞向外飞出，则在此过程中（ ▲ ） A ．木塞飞得越高，说明水蒸气含有的内能越大 B ．酒精燃烧产生的内能小于木塞的机械能 C ．水蒸气内能转化为木塞机械能D ．木塞向外飞出的过程中，水蒸气的内能增大10．如图是一只完好的移动插座，闭合开关S ，指示灯发光．再将台灯插入接线板的插座，台灯与指示灯都能发光．下列说法正确的是（ ▲ ） A ．台灯与指示灯串联，并受开关S 控制 B ．台灯与指示灯并联，开关S 在干路上 C ．该接线板的连接线内只有火线和零线两根导线 D ．该接线板上有5个插孔会使测电笔氖光发光11．如图为实验室电流表的内部结构图．线圈悬置在磁体的两极间，与指针和弹簧相连．线圈通电时转动带动指针偏转，使弹簧形变，显示电流的大小．下列说法中正确的是（ ▲ ） A ．该电流表是利用电磁感应原理工作的 B ．电磁铁的原理与该电流表的工作原理相同 C ．线圈中电流越大，弹簧的弹性势能越大 D ．线圈中有电流通过时，把机械能转化为电能12．小华用两个不同的白炽灯做“探究电流做功与电压关系” 的实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（ ▲ ）A ．电阻小B ．灯丝粗C ．电流大D ．功率大 二、填空题（本大题共8小题，每空1分，共24分）13．如图所示，探究通电螺线管外部磁场时，在玻璃板上均匀地撒上铁屑，放上小磁针．实验中选用铁屑为了显示磁场 ▲ 情况，选用小磁针是为了显示磁场 ▲ ．通过探究可知，FGB G η OAη OC ηODη O通电螺线管外部的磁场与 ▲ 磁体周围的磁场相似．14．如图所示为“探究影响导体电阻大小因素”的实验电路，A 、B 之间接导体．本实验通过比较 ▲ 来判断导体电阻的大小．小明发现手边只有一根较长的金属丝，他可以探究导体的电阻与导体 ▲ 和 ▲ 的关系．15．如图所示的实验是探究物体动能大小与物体 ▲ 的关系，实验中将小车放置在斜面的不同位置是为了控制小车 ▲ 的大小，木块的作用是为了比较小车 ▲ 的大小． 16．如图是小明同学在探究串联电路中的电流关系时的实验电路， 实验中应选取规格 ▲ （相同/不同）灯泡进行实验，实验中， 他刚连接完最后一根导线，就发现电流表的指针发生了偏转，这 是他在连接电路时忘记了 ▲ ，实验时小明发现L 1较亮，L 2 较暗，则通过灯L 1的电流 ▲ （大于/小于/等于）L 2的电流．17．有一种用天然气为燃料给水加热的热水器．天然气燃烧时将化学能转化为 ▲ ，完全燃烧0.1kg 的天然气可以获得 ▲ J 的热量；不计热量损失，这些热量可以使50 kg 的水温度升高 ▲ ℃．【 C 水=4.2×103J/（kg •℃） q 天然气=4.2×107J /kg 】18．小明家7月1日电能表读数为，8月1日电能表读数如图所示，则7月份他家用电量是 ▲ kW·h ，他家最多可同时使用的用电器的总功率为 ▲ W ．当电路中只接了一只热水器时，电能表的指示灯在3分钟内闪烁了320次，则该热水器的功率为 ▲ W ．19．小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A 、B 两点间的电阻由5Ω更换为10Ω后，他接着应该采取的操作是将变阻器滑片适当向 ▲ 移动，保持 ▲ 表示数不变，记下 ▲ 表示数．6 0 1 0 8 第13题图 第14题图 第15题图L 1L 2 S第16题图 第18题图 第19题图 第20题图P R SA VA B20．如图是某型号电饭锅的原理图，有两个档位，分别是高温烧煮和保温焖饭档，已知R 1=44Ω，R 2=2156Ω，则开关S 置于 ▲ （1/2）档时是低温档，它的功率是 ▲ W ，电饭锅在高温档正常工作2min 产生的热量是 ▲ J ．三、解答题（本大题共7小题，第26题第1、第4小题各2分，共52分） 21．（6分）按题目要求作图：（1）在图甲中，画出该滑轮的动力臂和阻力臂．（2）在图乙中，用笔画线代替导线将电灯和开关接到电路中． （3）在图丙中，标出永磁体B 端的磁极极性和磁感线A 的方向．22．（6分）工人用如图所示滑轮匀速提升重为180 N 的物体，所用的拉力为200 N ，在5s 内物体升高的高度为2 m ．此过程中，求： (1)工人做的有用功是多少？ (2)工人拉力的功率？ (3)滑轮的机械效率？23．（9分）用发光二极管制成的LED 灯具有发光效率高、使用寿命长等优点，图甲是一个定值电阻R 和手电筒中一个LED 灯的电流与其两端电压关系的图像．求：(1)定值电阻R 的阻值．(2)当把LED 灯与R 串联按图乙接入电路时， 电阻R 消耗的电功率为0.08 W ，则此时R 中 的电流和电路的总功率．24．（6分）探究杠杆的平衡条件实验中．（1）安装好杠杆，发现杠杆右端下沉，应把杠杆右端的平衡螺母向 ▲ 调节，使杠杆杆在水平位置平衡，此时杠杆自身重力的力臂为 ▲ ．（2）小红在杠杆的一侧挂钩码，应在杠杆的另一侧某一位置用弹簧测力计沿 ▲ 方向拉住杠杆，使其在水平位置平衡，以便直接从杠杆上读出 ▲ ．（3）下表是小红实验得到的数据，据此分析可以发现这次实验不妥之处① ▲ ．② ▲ ．甲 乙 丙FA甲 乙LEDRSR LEDU/VI/A 0.040.03 0.02 0.011 2 3 425．(5分) 小利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的某种液体，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小． （1）实验中液体吸热的多少是通过 ▲ 来反映的．（2）现有水和煤油两种液体可供选择，为了在较短的时间内达到明显的实验效果，小明应该选用 ▲ （水/煤油）来做实验，这是因为水的 ▲ 较大．（3）实验中将两瓶中的电阻丝串联，目的是为了控制通过两根电阻丝的 ▲ 相等． （4）实验中没有计时的工具，可以通过操作 ▲ 来确保通电时间相同．26．（10分）小明学会了测小灯泡的功率后，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图甲所示电路，选用分别标有“1.5V 0.25A ”、“2.5V 0.3A ”和“3.8V 0.3A ”字样的小灯泡L 1、L 2、L 3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．（1）请你用笔画线代替导线，将实物电路连接完整，使变阻器滑片向左移动时灯泡变亮．（2）闭合开关前，滑动变阻器的滑片P 应置于 ▲ （A/B ）端． （3）闭合开关后，他调节滑动变阻器的滑片P ，使通过灯L 1的电流为0.2A ，再测出L 1两端的电压，此时电压表示数如图乙所示，为 ▲ V ，然后计算出此时灯L 1的电阻是 ▲ Ω，实际功率是 ▲ W ． （4）换上灯L 2和L 3，闭合开关，继续实验，并将实验数据记录在上表中．请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象． （5）分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成 ▲ 关系．实验 次数 动力F 1/N 动力臂L 1/cm 阻力F 2/N 阻力臂 L 2/cm 1 1.5 10 3.0 5 2 1.0 20 2.0 10 31.0302.015次数 灯泡 I/A U/V R/Ω P/W 1 L 1 0.22 L 2 1.6 8 0.32 3L 32.4120.48温度计第25题图甲 乙 丙0.6-A33- V15LP C AB－+P/W0.082 4 6 8 0 10 12 140.16 0.24 0.32 0.40 0.48 0.56（6）小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你认为可以对实验电路进行如何改进？ ▲ ． 27．（10分）阅读短文，回答问题：电热毯电热毯，又名电褥．是一种床上用的取暖器具，主要用于人们睡眠时提高被窝里的温度来达到取暖的目的．除此以外，还可用于被褥的去潮除湿。
