水轮机模型验收验规程Code for model acceptance testsof hydraulic turbinesGB／T 15613—1995目次1 主题内容与适用范围2 引用标准3 术语和符号4 模型验收试验台5 模型水轮机组6 模型验收试验保证值的验证7 模型验收试验各种参数测量及误差8 模型验收试验程序9 模型验收试验组织及负责事项附录A临界气蚀系数的确定（补充件）附录B水的密度、重力加速度、水银密度、汽化压力（参考件）附加说明本规程参照采用国际标准IEC 193《水轮机模型验收试验国际规程》（1965年版）、IEC193A《水轮机模型气蚀验收试验国际规程》（1972年版）和IEC 193ANo．1《水轮机模型验收试验国际规程的修正》（1977年版）。
1 主题内容与适用范围本规程规定了水轮机水力性能模型验收试验的内容、方法和原则。
本规程适用于包括混流式、轴流式、斜流式及贯流式等反击式水轮机的模型水力性能试验，不涉及水轮机的结构、强度及其他方面的问题。
冲击式水轮机可作参考。
本规程规定的验收试验项目有：水轮机能量特性（包括效率和输出功率特性）、气蚀特性、飞逸转速特性。
水压脉动特性验收试验项目。
用户提出如力特性、补气试验等上述以外的试验项目，可由双方协商决定。
2 引用标准GB／T 15468－1995水轮机基本技术条件3 术语和符号3. 1 流量 discharge Q每秒钟流过给定断面的水的体积。
3．2 水轮机流量 turbine discharge Q每秒钟流过水轮机的水的体积。
3．3 额定流量 rated discharge Q r水轮机在额定水头、额定转速下发出额定功率时所需要的流量。
3. 4 单位流量 unit discharge Q’1；在1m净水头下，转轮直径为1m时水轮机所通过的流量。
3．5 过流面积 sectional area A与水流方向相垂直的过水断面面积。
3． 6 水轮机进口面积 inlet measuring section of turbine A1 指蜗壳或贯流式水轮机进口商定的断面面积。
水利水电规范类序号规范名称规范编号1 采用国际标准管理办法2 多泥沙河流水环境样品采集及预处理技术规程SL270-20013 水利水电工程岩石试验规程SL264-20014 水道观测规范SL257-20005 水文情报预报规范SL250-20006 中国河流名称代码SL249-19997 水文资料整编规范SL247-19998 水文缆道机电设备及测验仪器通用技术条件SL/T244-19999 水位计通用技术条件SL/T243-199910 土工试验方法标准GB/T50123-199911 土工试验规程SL237-199912 工程岩体试验方法标准GB/T50266-9913 水工与河工模型常用仪器校验方法SL/T233-199914 水文基本术语和符号标准GB/T50095-9815 水利水电通用量和单位SL002.2-9816 水利水电专业量和单位SL002.3-9817 水利水电量、单位及符号的一般原则SL002.1-9818 水利工程基础信息代码编制规定SL213-9819 水文测报装置遥测闸位计SL/T209-199820 河流泥沙测验及颗粒分析仪器SL/T208-199821 地下水位计SL/T198-199722 超声波水位计SL/T184-199723 超声波测深仪SL/T185-199724 超声波流速仪SL/T186-199725 水利水电技术标准编写规定SL01-9726 水泵模型浑水验收试验规程SL141-9727 水泵模型验收试验规程SL140-9728 水轮机模型浑水验收试验规程SL142-9729 水文调查规范SL/T196-9730 水文巡测规范SL/T195-9731 水利系统单位级别代码SL/T200.06-9732 干部职务级别代码SL/T200.07-9733 干部任免权限代码SL/T200.08-9734 干部职务名称代码SL/T200.09-9735 干部职务变动分类代码SL/T200.10-9736 干部调动流向分类代码SL/T200.11-9737 干部调动原因分类代码SL/T200.12-9738 惩处分类代码SL/T200.13-9739 文献保密等级代码SL/T200.21-9740 奖励分类代码SL/T200.14-9741 人员考察分类代码SL/T200.15-9742 单位经济核算类型代码SL/T200.16-9743 单位增员、减员种类代码SL/T200.17-9744 单位从业人员分类代码SL/T200.18-9745 公文分类代码SL/T200.19-9746 发文机关分类代码SL/T200.20-9747 水利系统单位名称编码规则SL/T200.01-9748 水利系统行业分类代码SL/T200.02-9749 水利系统单位隶属关系代码SL/T200.03-9750 部属和省（自治区、直辖市）水利（水电）厅（局）单位代码SL/T200.04-9751 水利部机关单位名称代码SL/T200.05-9752 水文自动测报系统设备前置通信控制机SL/T182-199653 水文自动测报系统设备遥测终端机SL/T180-199654 水文自动测报系统设备中继机SL/T181-199655 融雪型雨雪量计SL/T107-9556 水文仪器型号命名方法SL/T108-9557 水利工程水利计算规范SL104-9558 水文自动测报系统设备基本技术条件SL/T102-199559 施工导流模型试验规程SL163.1-9560 施工截流模型试验规程SL163.2-9561 水工（常规）模型试验规程SL155-9562 水位测针SL/T147-199563 水文绞车SL/T151-9564 透水板SL/T152-9565 水文数据固态存贮收集系统通用技术条件SL/T149-199566 直线明槽中转子式流速仪的检定方法SL/T150-9567 虹吸式雨量计产品质量分等SL/T148.7-199568 水面蒸发器产品质量分等SL/T148.8-199569 压力式水位计产品质量分等SL/T148.3-199570 旋桨式流速仪产品质量分等SL/T148.4-199571 旋杯式流速仪产品质量分等SL/T148.5-199572 翻斗式雨量计产品质量分等SL/T148.6-199573 水文仪器产品质量分等细则SL/T148.1-199574 浮子式水位计产品质量分等SL/T148.2-199575 航道水力模型试验规程SL161.1-9576 船闸水力模型试验规程SL161.2-9577 应变控制式三轴仪校验方法SL118-9578 应变控制式直剪仪校验方法SL116-9579 应变控制式无侧限压缩仪校验方法SL117-9580 闸门水力模型试验规程SL159-9581 滑坡涌浪模型试验规程SL165-9582 水电站有压引水系统模型试验规程SL162-9583 切土环刀校验方法SL110-9584 透水板校验方法SL111-9585 击实仪校验方法SL112-9586 光电式液塑限测定仪校验方法SL113-9587 杠杆式固结仪校验方法SL114-9588 变水头（常水头）渗透仪校验方法SL115-9589 水流空化模型试验规程SL156-9590 掺气减蚀模型试验规程SL157-9591 水工建筑物水流压力脉动和流激振动模型试验规程SL158-9592 冻却水工程水力、热力模型试验规程SL160-9593 溃坝模型试验规程SL164-9594 地下水质量标准GB/T 14848-9395 小型水力发电站水文计算规范SL77-9496 水文自动测报系统规范SL61-9497 电导率的测定（电导仪法）SL78-199498 矿化度的测定（重量法）SL79-199499 游离二氧化碳的测定（碱滴定法）SL80-1994100 侵蚀性二氧化碳的测定（酸滴定法）SL81-1994101 酸度的测定（酸滴定法）SL82-1994102 碱度（总碱度、重碳酸盐和碳酸盐）的测定（酸滴定法）SL83-1994 103 硝酸盐氮的测定（紫外分光光度法）SL84-1994104 硫酸盐的测定（EDTA滴定法）SL85-1994105 水中无机阴离子的测定（离子色谱法）SL86-1994106 油的测定（紫外分光光度法）SL93.2-1994107 氧化还原电位的测定（电位测定法）SL94-1994108 透明度的测定（透明度计法、圆盘法）SL87-1994109 叶绿素的测定（分光光度法）SL88-1994110 硫化物的测定（亚甲蓝分光光度法）SL89-1994111 硼的测定（姜黄素法）SL90-1994112 二氧化硅（可溶性）的测定（硅钼黄分光光度法）SL91.1-1994113 二氧化硅（可溶性）的测定（硅钼蓝分光光度法）SL91.2-1994114 锑的测定（5-Br-PADAP分光光度法）SL92-1994115 油的测定（重量法）SL93.1-1994116 河流冰情观测规范SL59-93117 水文普通测量规范SL58-93118 河流泥沙颗粒分析规程SL42-92119 河流推移质泥沙及床沙测验规程SL43-92120 压力式水位计SL50-93121 水利水电工程设计洪水计算规范SL44-93122 水文站网规划技术导则SL34-92123 水工建筑物测流规范SL20-92124 堰槽测流规范SL24-91125 降水量观测规范SL21-90126 水文测验铅鱼SL06-89127 积时式悬移泥沙采样器SL08-89128 水文仪器术语SL10-89129 瞬时式悬移质泥沙采样器SL07-89130 水文测杆SL09-89131 地震安全性评价管理条例国务院令第323号132 供水水文地质勘察规范GB 50027-2001133 水电水利岩土工程施工及岩体测试造孔规程DL/T 5125-2001134 水利水电工程制图标准水土保持图SL73.6-2001135 CAD工程制图规则GB/T 18229-2000136 水利水电工程等级划分及洪水标准SL252-2000137 水利水电工程天然建筑材料勘察规程SL251-2000138 水利水电工程地质观测规程SL245-1999139 工程场地地震安全性评价技术规范GB 17741-1999140 水利水电工程地质勘察规范GB50287-99141 动态流量与流速标准装置校验方法SL/T232-1999142 岩土工程基本术语标准GB/T50279-98143 中国湖泊名称代码SL261-98144 水库大银鱼人工移植增殖技术规程SL/T217-98145 水库渔业营养类型划分标准SL218-98146 中华鲟人工繁殖技术规程SL/T215-98147 胭脂鱼人工繁殖技术规程SL/T216-98148 水工建筑物抗冰冻设计规范SL211-98149 水利水电工程测量规范（规划设计阶段）SL197-97150 水工建筑物抗震设计规范SL203-97151 江河流域规划编制规范SL201-97152 堤防工程地质勘察规程SL188-96153 水库施肥养鱼技术规程SL/T177-96154 水利水电工程制图标准电气图SL73.5-95155 水利建设项目经济评价规范SL72-94156 水库拦库湾养鱼技术规程SL/T178-96157 水库渔业资源调查规范SL167-96158 工程测量基本术语标准GB/T50228-96159 水利水电工程坑探规程SL166-96160 水利水电工程制图标准水力机械图SL73.4-95161 水利水电工程制图标准基础制图SL73.1-95162 水利水电工程制图标准水工建筑图SL73.2-95163 水利水电工程制图标准勘测图SL73.3-95164 小水电建设项目经济评价规程SL16-95165 工程岩体分级标准GB50218-94166 水库渔业设施配套规范SL95-94167 岩土工程勘察规范GB50021-94168 水利水电工程结构可靠度设计统计一标准GB50199--94169 水利水电工程施工测量规范SL52-93170 中小型水利水电工程地质勘察规范SL55-93171 工程测量规范GB50026-93172 水利水电基本建设工程单元工程质量等级评定（七）碾压式土石坝和浆砌石坝工程SL38-92173 水利水电工程钻孔压水试验规程SL25-92174 水电站进水口设计规范（试行）SD303-88175 水利水电枢纽工程等级划分及设计标准（平原、滨海部分）（试行）SDJ217-87 176 水工隧洞设计规范（试行）SD134-84177 水工钢闸门系列标准—充水阀SL/T248-1999178 水利水电工程闸门及启闭机、升船机设备管理等级评定标准SL240-1999179 水利水电工程金属结构报废标准SL226-98180 水工建筑物抗冰冻设计规范DL/T 5082-1998181 水工混凝土结构设计规范SL/T191-96182 水工混凝土结构设计规范DL/T 5057-1996183 水工金属结构防腐蚀规范SL105-95184 水工钢闸门和启闭机安全检测技术规程SL101-94185 水利水电工程钢闸门设计规范SL74-95186 构筑物抗震设计规范GB50191-93187 平面链轮闸门技术条件SL/T57-93188 水利水电工程启闭机设计规范SL41-93189 水工金属结构焊工考试规则SL35-92190 水工金属结构焊接通用技术条件SL36-91191 QPG型卷扬式高扬程启闭机系列标准SL40-92192 露顶式弧形闸门液压启闭机系列标准SL39-92193 偏心铰弧形闸门技术条件SL37-91194 工程结构设基本术语和通用符号GBJ132-90195 水工钢筋混凝土结构设计规范（试行）SDJ20-78196 回弹法检测混凝土抗压强度技术规程JGJ/T 23-2001197 建筑用砂GB/T 14684-2001198 水泥标准稠度用水量、凝结时间、安定性检验方法GB/T 1346-2001199 聚合物改性水泥砂浆试验规程DL/T 5126-2001200 混凝土外加剂均质性试验方法GB/T 8077-2000201 土工合成材料聚氯乙烯土工膜GB/T 17688-1999202 土工布及其有关产品摩擦特性的测定第部分：直接剪切试验GB/T 17635.1-1998 203 土工布及其有关产品抗磨损性能的测定砂布/滑块法GB/T 17636-1998204 土工布及其有关产品拉伸蠕变和拉伸蠕变断裂性能的测定GB/T 17637-1998 205 土工合成材料短纤针刺非织造土工布GB/T 17638-1998206 土工合成材料长丝纺粘针刺非织造土工布GB/T 17639-1998207 土工合成材料长丝机织土工布GB/T 17640-1998208 土工合成材料裂膜丝机织土工布GB/T 17641-1998209 土工合成材料非织造复合土工膜GB/T 17642-1998210 土工布及其有关产品动态穿孔试验落锥法GB/T 17630-1998211 土工布及其有关产品抗氧化性能的试验方法GB/T 17631-1998212 土工布及其有关产品抗酸、碱液性能的试验方法GB/T 17632-1998213 土工布及其有关产品平面内水流量的测定GB/T 17633-1998214 土工布及其有关产品有效孔径的测定湿筛法GB/T 17634-1998215 土工合成材料测试规程SL/T235-1999216 土工合成材料应用技术规范GB50290-98217 水利水电工程土工合成材料应用技术规范SL/T225-98218 水泥胶砂流动度测定仪校验方法SL123-95219 水泥水化热（直接法）测试仪校验方法SL124-95220 水泥胶砂试模检验方法SL125-95221 砂料标准筛检验方法SL126-95222 容重筒检验方法SL127-95223 试验室用混凝土搅拌机检验方法SL128-95224 混凝土成型用标准振动台检验方法SL129-95225 混凝土试模检验方法SL130-95226 混凝土坍落度仪校验方法SL131-95227 气压式含气量测定仪校验方法SL132-95228 混凝土抗渗仪校验方法SL133-95229 混凝土快速冻融试验机检验方法SL134-95230 混凝土动弹性模数测定仪校验方法SL135-95231 混凝土绝热温升测定仪校验方法SL136-95232 测长仪校验方法SL137-95233 混凝土标准养护室检验方法SL138-95234 灌溉用低压输水混凝土管技术条件SL/T98-1994235 水工碾压混凝土试验规程SL48-94236 喷灌用自应力水泥管铸铁管件SL12-90237 喷灌用自应力钢丝网水泥管SL11-90238 建筑地面工程施工质量验收规范GB 50209-2002239 混凝土结构工程施工质量验收规范GB 50204-2002240 地下防水工程质量验收规范GB 50208-2002241 砌体工程施工质量验收规范GB 50203-2002242 建设工程文件归档整理规范GB/T 50328-2001243 建筑工程施工质量验收统一标准GB 50300-2001244 组合钢模板技术规范GB 50214-2001245 水利工程设备制造监理单位与监理人员资格管理办法246 水利工程设备制造监理规定247 混凝土面板堆石坝施工规范DL/T 5128-2001248 碾压式土石坝施工规范DL/T 5129-2001249 水电水利工程施工压缩空气、供水、供电系统设计导则DL/T 5124-2001 250 水利基本建设项目竣工财务决算编制规程SL19-2001251 水电水利工程施工监理规范DL/T 5111-2000252 水电水利工程碾压式土石坝施工组织设计导则DL/T 5116-2000253 压实机械压实性能试验方法GB/T 18148-2000254 周期式混凝土搅拌楼（站）SL/T242-1999255 堤防工程施工质量评定与验收规程（试行）SL239-1999256 水利水电建设工程验收规程SL223-1999257 堤防工程施工规范SL260-98258 水工预应力锚固设计规范SL212-98259 水利水电工程施工质量评定规程（试行）SL176-96260 水利水电工程混凝土防渗墙施工技术规范SL174-96261 电气装置安装工程1KV及以下配线工程施工及验收规范GB50258-96262 小型水电站施工技术规范SL172-96263 电气装置安装工程电气照明装置施工及验收规范GB50259-96264 电气装置安装起重机电气装置施工及验收规范GB50256-96265 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96266 电气装置安装工程低压电器施工及验收规范GB50254-96267 电气装置安装工程电力变流设备施工及验收规范GB50255-96268 建筑地面工程施工及验收规范GB50209-95269 建筑防腐蚀工程质量检验评定标准GB50224-95270 钢结构工程施工及验收规范GB50205-95271 钢结构工程质量检验评定标准GB50221-95272 水工建筑物水泥灌浆施工技术规范SL62-94273 工业安装工程质量检验评定统一标准GB50252-94274 SLWY-60型水陆两用液压挖掘机技术条件SL/T65-94275 水工碾压混凝土施工规范SL53-94276 水工预应力锚固施工规范SL46-94277 水工建筑物岩石基础开挖工程施工技术规范SL47-94278 混凝土面板堆石坝施工规范SL49-94279 建设工程施工现场供用电安全规范GB50194-93280 电气装置安装工程电梯电气装置施工及验收规范GB50182-93281 电气装置安装工程接地装置施工及验收规范GB50169-92282 电气装置安装工程旋转电机施工及验收规范GB50170-92283 电气装置安装工程电缆线路施工及验收规范GB50168-92284 电气装置安装工程35KV及以下架空电力线路施工及验收规范GB50173-92285 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92286 电气装置安装工程蓄电池施工及验收规范GB50172-92287 火灾自动报警系统施工及验收规范GB50166-92288 水闸施工规范SL27-91289 水工建筑物滑动模板施工技术规范SL32-92290 大爆破安全规程GB13349-92291 建筑防腐蚀工程施工及验收规范GB50212-91292 电气装置安装工程高压电器施工及验收规范GBJ147-90293 水利水电专用混凝土泵技术条件SL15-91294 110～500kv架空电力线路施工及验收规范GBJ233-90295 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-90296 水利水电工程施工组织设计规范SDJ338-89297 水利水电基本建设工程单元工程质量等级评定标准水力机械辅助设备安装工程（试行）SDJ249.4-88298 水利水电基本建设工程单元工程质量等级评定标准金属结构及启闭机械安装工程（试行）SDJ249.2-88299 土坝坝体灌浆技术规范SD266-88300 水利水电基本建设工程单元工程质量等级评定标准（一）（试行）SDJ249-88301 混凝土强度检验评定标准GBJ107-87302 土石坝碾压式沥青混凝土防渗墙施工规范（试行）SD220-87303 水利水电地下工程锚喷支护施工技术规范SDJ57-85304 碾压式土石坝施工技术规范SDJ213-83305 水工混凝土施工规范SDJ207-82306 碾压式土石坝设计规范SL274-2001307 水利水电工程沉沙池设计规范SL269-2001308 大坝安全自动监测系统设备基本技术条件SL268-2001 309 水闸设计规范SL265-2001310 中国水库名称代码SL259-2000311 中国水闸名称代码SL262-2000312 水库大坝安全评价导则SL258-2000313 溢洪道设计规范SL253-2000314 水电水利工程沉沙池设计规范DL/T 5107-1999315 供水管井技术规范GB50296-99316 泵站施工规范SL234-1999317 混凝土坝养护修理规程SL230-98318 混凝土面板堆石坝设计规范SL228-98319 橡胶坝技术规范SL227-98320 土石坝养护修理规程SL210-98321 大中型水电站水库调度规范GB17621-1998322 火灾自动报警系统设计规范GB50116-98323 水闸安全鉴定规定SL214-98324 泵站设计规范GB/T50265-97325 土壤侵蚀分类分级标准SL190-96326 小型水利水电工程碾压式土石坝设计导则SL189-96 327 水闸工程管理设计规范SL170-96328 土石坝安全监测资料整编规程SL169-96329 水库工程管理设计规范SL106-96330 水闸技术管理规程SL75-94331 土石坝安全监测技术规范SL60-94332 碾压式土石坝设计规范修改和补充规定SDJ218-84 333 渠道防渗工程技术规范SL18-91334 浆砌石坝设计规范SL25-91335 渠系工程抗冻胀设计规范SL23-91336 混凝土大坝安全监测技术规范（试行）SDJ336-89 337 土石坝沥青混凝土面板和心墙设计准则SDJ01-88 338 混凝土拱坝设计规范（试行）SD145-85339 碾压式土石坝设计规范SDJ218-84340 水电站厂房设计规范SL266-2001341 小型水力发电站自动化设计规定SL229-2000342 水利水电建设用起重机技术条件SL/T241-1999343 农村水电供电区电力系统设计导则SL222-1999344 中小河流水能开发规划导则SL/T221-98345 水电站引水渠道及前池设计规范SL/T205-97346 水力机械振动和脉动现场测试规程GB/T17189-1997 347 水文自动测报系统通信电路设计规定SL199-97348 小型水电站技术改造规程SL193-97349 高压输变电设备的绝缘配合GB311.1-1997350 电压互感器GB1207-1997351 电流互感器GB1208-1997352 小型水电站建设工程验收规程SL168-96353 小型水电站初步设计报告编制规程SL/T179-96354 小水电网电能损耗计算导则SL173-96355 低压配电设计规范GB50054-95356 供配电系统设计规范GB50052-95357 反击式水轮机空蚀评定GB/T15469-1995358 水轮机基本技术条件GB/T15468-1995359 小水电供电区农村电气化规划编制规程SL145-95360 小水电水能设计规程SL76-94361 通用用电设备配电设计规范GB50055-93362 农村水电电力系统调度自动化规范SL/T53-93363 35～110kv变电所设计规范GB50059-92364 3～110kv高压配电装置设计规范GB50060-92365 电力装置的继电保护和自动装置设计规范GB50062-92 366 水利水电工程技术术语标准SL26-92367 农村水电供电区电力发展规划导则SL22-92368 电气装置安装工程电气设备交接试验标准GB50150-91 369 全油压控制水轮机调压阀SL16-91370 水力发电厂机电设计技术规范（试行）SDJ173-85 371 中国蓄滞洪区名称代码SL263-2000372 水库洪水调度考评规定SL224-98373 堤防工程设计规范GB50286-98374 已成防洪工程经济效益分析计算及评价规范SL206-98 375 堤防工程管理设计规范SL171-96376 小型风力发电机组结构安全要求GB/T16437-1996 377 河工模型试验规程SL99-95378 防洪标准GB50201-94379 蓄滞洪区建筑工程技术规范GB50181-93380 城市防洪工程设计规范CJJ50-92381 雨水集蓄利用工程技术规范SL267-2001382 泵站技术管理规程SL255-2000383 泵站技术改造规程SL254-2000384 机井技术规范SL256-2000385 农田排水工程技术规范SL/T4-1999386 灌溉与排水工程技术管理规程SL/T246-1999387 灌溉与排水工程设计规范GB50288-99388 喷灌与微灌工程技术管理规程SL236-1999389 聚乙烯（PE）土工膜防渗工程技术规范SL/T231-98 390 节水灌溉技术规范SL/T207-98391 开发建设项目水土保持方案技术规范SL204-98392 往复式水下割草机SL/T202-1997393 水土保持综合治理技术规范坡耕地治理技术GB/T16453.1-1996394 水土保持综合治理技术规范荒地治理技术GB/T16453.2-1996395 水土保持综合治理技术规范沟壑治理技术GB/T16453.3-1996396 水土保持综合治理技术规范小型蓄排引水工程GB/T16453.4-1996397 水土保持综合治理技术规范风沙治理技术GB/T16453.5-1996398 水土保持综合治理技术规范崩岗治理技术GB/T16453.6-1996399 水土保持综合治理验收规范GB/T15773-1995400 水土保持综合治理效益计算方法GB/T15774-1995401 水土保持综合治理规划通则GB/T15772-1995402 农田排水试验规范SL109-95403 微灌工程技术规范SL103-95404 混凝土与钢筋混凝土井管标准SL/T154-95405 低压管道输水灌溉工程技术规范（井灌区部分）SL/T153-95406 喷灌用塑料管件基本参数及技术条件SL/T97-1994407 微灌用聚乙烯（PE）管件局部水头损失系数试验方法SL/T69-94408 微灌用筛网过滤器SL/T68-94409 微灌用聚乙烯（PE）管道沿程水头损失试验方法SL/T70-94410 微灌用聚乙烯（PE）管材与管件连接的内压密封性试验方法SL/T71-94 411 SLQY-30型两栖式清淤机技术条件SL/T66-94412 两栖式清淤机SL/T64-94413 喷灌用塑料管基本参数及技术条件——硬聚氯乙烯管SL/T96.1-1994 414 喷灌用塑料管基本参数及技术条件——低密度聚乙烯管SL/T96.2-1994 415 喷灌用塑料管基本参数及技术条件——聚丙烯管SL/T96.3-1994416 微灌灌水器——微灌管、微灌带SL/T67.2-94417 微灌灌水器——微喷头SL/T67.3-94418 微灌灌水器——滴头SL/T67.1-94419 农田水利技术术语SL56-93420 灌溉试验规范SL18-90421 疏浚工程施工技术规范SL17-90422 泵站、机井、喷灌和滴灌工程术语SDJ231-87423 水土保持试验规范SD239-87。

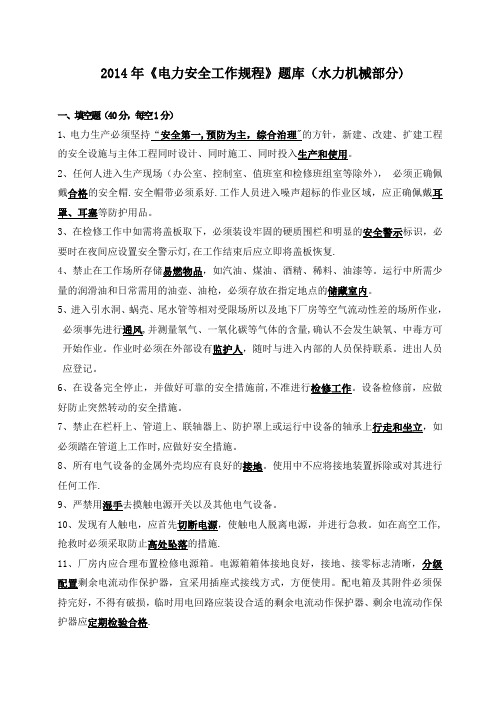

2014年《电力安全工作规程》题库（水力机械部分)一、填空题（40分，每空1分）1、电力生产必须坚持“安全第一,预防为主，综合治理"的方针，新建、改建、扩建工程的安全设施与主体工程同时设计、同时施工、同时投入生产和使用。
2、任何人进入生产现场（办公室、控制室、值班室和检修班组室等除外），必须正确佩戴合格的安全帽.安全帽带必须系好.工作人员进入噪声超标的作业区域，应正确佩戴耳罩、耳塞等防护用品。
3、在检修工作中如需将盖板取下，必须装设牢固的硬质围栏和明显的安全警示标识，必要时在夜间应设置安全警示灯,在工作结束后应立即将盖板恢复.4、禁止在工作场所存储易燃物品，如汽油、煤油、酒精、稀料、油漆等。
运行中所需少量的润滑油和日常需用的油壶、油枪，必须存放在指定地点的储藏室内。
5、进入引水洞、蜗壳、尾水管等相对受限场所以及地下厂房等空气流动性差的场所作业，必须事先进行通风,并测量氧气、一氧化碳等气体的含量,确认不会发生缺氧、中毒方可开始作业。
作业时必须在外部设有监护人，随时与进入内部的人员保持联系。
进出人员应登记。
6、在设备完全停止，并做好可靠的安全措施前,不准进行检修工作。
设备检修前，应做好防止突然转动的安全措施。
7、禁止在栏杆上、管道上、联轴器上、防护罩上或运行中设备的轴承上行走和坐立，如必须踏在管道上工作时,应做好安全措施。
8、所有电气设备的金属外壳均应有良好的接地。
使用中不应将接地装置拆除或对其进行任何工作.9、严禁用湿手去摸触电源开关以及其他电气设备。
10、发现有人触电，应首先切断电源，使触电人脱离电源，并进行急救。
如在高空工作,抢救时必须采取防止高处坠落的措施.11、厂房内应合理布置检修电源箱。
电源箱箱体接地良好，接地、接零标志清晰，分级配置剩余电流动作保护器，宜采用插座式接线方式，方便使用。
配电箱及其附件必须保持完好，不得有破损，临时用电回路应装设合适的剩余电流动作保护器、剩余电流动作保护器应定期检验合格.12、一、二级动火工作票有效期不得超过工作票批准检修时间.13、在危机人身和设备安全的紧急情况下,经值长许可后,可以没有工作票即进行处置，但必须由运行班长(或值长)将采取的安全措施和没有工作票而必须进行工作的原因记在值班日志内.14、工作票一般应在开工前一天,当日消除缺陷的工作票应在开工前1h,送交运行值班负责人，由运行值班负责人对工作票全部内容进行审查。
灯泡贯流式水轮发电机组起动实验规程1范围本标准规定了单机容量2MW及以上和转轮直径2.5m及以上的灯泡贯流式机组起动试运营实验程序和规定,合用于水电站灯泡贯流式机组及相差设备的起动试运营实验与交接验收。
其亿贯流式机组和单机容量小于2MW及转轮直径小于2.5m的灯泡贯流式机组可参照执行。
2 规范性引用文献下列文献中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文献, 其随后所有的修改单（不涉及勘误的内容）或修订版均不合用于本标准, 然而, 鼓励根据本标准达成协议的各方研究是否可使用这些文献的最新版本。
凡是不注日期的引用文献, 其最新版本合用于本标准。
GB/T7409.3-1997 同步电机励磁系统大中型同步发电机励磁系统技术规定GB8564 水轮发电机组安装技术规范GB/T9652.1-1997 水轮发电机组起动实验规程SDJ278-90 水利水电工程设计防火规范3总则1 灯泡贯流式机组及相差设备的安装应达成GB8564规定的规定,且施工记录完整.机组安装竣工、检查合格后应进行起动试运营实验, 实验合格并交接验收后方可投入电力系统并网运营。
3.0.2 除本标准规定的起动试运营实验项目以外,允许根据电站条件和设备制造特点适当增长实验项目,增长由方案由项目法人提出,并应符合设备采购和安装协议的规定。
3.0.3机组及相差设备的安装单位可根据本标准规定,并结合机组设备的具体结构特点,对起动试运营实验项目作细化或调整其顺序,报机组起动验收委员会审议后实行。
3.0.4机组的辅助设备、继电保护、自动控制、监控、量测系统以及与机组运营有关的各机械、电器设备、电气回路等, 抱着应根据相应的专业标准进行实验和验收。
3.0.5对机组起动试运营实验过程中出现的问题和存在的缺陷,应及时加以解决和消除,使机组交接验收后可长期、安全、稳定运营。
4 3.0.6机组起动试运营实验过程中应充足考虑上、下游水位变动对库岸边坡稳定、库区河道航运及周边环境保护和植被生长的影响, 保证试运营实验工作的正常进行。
ICS 29.240Q/GDW 国家电网公司企业标准Q/GDW 1799.3 —2015国家电网公司电力安全工作规程第三部分：水电厂动力部分State Grid Corporation of China working regulations of power safetypart 3: Hydropower and machine section2015 - 04 - 10 发布2015 - 04 - 10 实施国家电网公司发布1Q/GDW1799.3 — 2015目次前言······································································································································ (Ⅱ)1 范围······································································································································ (1)2 规范性引用文件······································································································································ (1)3 术语和定义······································································································································ (1)4 总则······································································································································ (1)5 保证安全的组织措施········································································································································26 保证安全的技术措施······································································································································117 一般安全措施······································································································································ (13)8 水轮机（水泵）的工作 (17)9 水轮发电机（电动机）的工作 (21)10 热工元器件的工作········································································································································2211 水工金属结构······································································································································ (23)12 电站公用辅助设备········································································································································2513 水工工作······································································································································ (28)14 起重与运输······································································································································ (32)15 高处作业······································································································································ (41)16 焊接、切割和热处理作业 (46)附录A（资料性附录）现场勘察记录格式 (51)附录B（资料性附录）发电厂水力机械工作票格式 (52)附录C（资料性附录）发电厂事故紧急抢修单格式 (55)附录D（资料性附录）发电厂工作任务单格式 (56)附录E（资料性附录）发电厂一级动火工作票格式 (57)附录F（资料性附录）发电厂二级动火工作票格式 (59)附录G（资料性附录）发电厂动火级别的划定 (61)附录H（资料性附录）发电厂水力机械操作票格式 (62)附录I（规范性附录）起重设备的检查与试验参考资料 (63)附录J（规范性附录）登高工器具试验标准表 (69)编制说明······································································································································ (71)IQ/GDW1799.3 — 2015前言为加强水电厂生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定本部分。
目录前言目次1总则1.1范围和目的1.1.1范围1.1.2目的1.2引用文献1.3术语、定义、符号和单位1.3.1概述1.3.2单位1.3.3术语、定义、符号和单位表1.4与水力性能有关的保证值的性质和范围1.4.1概述1.4.2模型试验法验证的主要水力性能保证值1.4.3模型试验法不能验证的保证值1.4.4附加性能数据2试验的执行2.1试验安装和模型的要求2.1.1试验室选择2.1.2试验装置安装2.1.3模型要求2.2模型和真机的尺寸检查2.2.1概述2.2.2需检查的模型和真机的尺寸2.2.3表面的波浪度和粗糙度2.3水力相似、试验条件和试验程序2.3.1水力相似2.3.2试验条件2.3.3试验程序2.4测量方法介绍2.4.1主要水力性能保证值的测量2.4.2附加数据与测量2.4.3数据的采集和处理2.5物理性质2.5.1概述2.5.2重力加速度2.5.3水的物理性质2.5.4大气的物理性质2.5.5水银密度国际标准IEC60193由IEC TC4即水轮机技术委员会编制。
第二版IEC60193将取消和替代1965年出版的第一版IEC60193及其补充1（1977），IEC60193A（1972）以及IEC60497（1976）和IEC60995（1991）。
本标准的第1至第3章覆盖了上述出版物，第十章给出。
3附加内容本标准的文本基于下列文献：上表的表决报告给出了本标准表决标准的所有情况。
附录B、F、G、K、L和M内容是本标准不可分割的一部分。
附录A、C、D、E、H、J、N和P是供参考内容。
水轮机、蓄能泵和水泵水轮机模型验收试验1总则1.1范围和目的1.1.1范围本国际规程适用于在试验室条件下所试验的各种类型的冲击式和反击式的水轮机、蓄能泵或水泵水轮机。
本规程适用于的机组功率大于5MW或名义直径大于3米的原型机所对应的模型。
将该规程所规定的程序完全地应用于机组功率或直径较小的水轮机，一般来讲，并不合适。
ICS 备案号： 安徽省地方标准DB34目次前言 (1)1 范围 (2)2 规范性引用文件 (2)3 术语 (4)4 基本规定 (5)4.1 一般要求 (5)4。
2 安装分项施工质量评定 (6)4.3 单元工程施工质量评定 (7)5 单元（安装分项）工程施工质量验收评定表 (10)5。
1 包含安装分项的单元工程质量评定表 (10)5。
2 水工金属结构安装工程........................................ 错误!未定义书签。
5。
2水轮发电机组安装工程 (70)5.3水力机械辅助系统安装工程 (120)5.4发电电气设备安装工程 (150)5。
5变电电气设备安装工程 (235)5.6机泵安装工程 (281)附表A (301)（资料性附录） (301)金属结构与机电设备安装工程单元工程安装分项表 (301)附录B (308)表格填写要求 (308)前言本标准按照GB/T1。
1-2009《标准化工作导则第1部分:标准的结构与编写》的规则起草。
本规范分为2个部分：--第1部分：土建工程；——第2部分：金属结构与机电设备安装工程.本标准由安徽省水利厅提出并归口。
本标准代替了DB34/371-2003。
修订的主要内容：—-增加了术语;—-增加了基本规定，明确了评定程序,修改了单元（工序）工程评定标准，强化了在评定中对施工过程检验资料、施工记录的要求；—-改变了质量检验项目分类，将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为：“主控项目”和“一般项目”两类.本标准起草单位：安徽省水利工程质量监督中心站、安徽水安建设集团股份有限公司、滁州市宏源建设有限责任公司本标准起草人：欧岩峰、胡先林、许静华、张文清、赵雯、叶礼宏、汪惠芬、浦慎远、蔡传鑫、王维雅、吴建荣、惠周、张涌泉、程乙钊、乔业斌、肖桂林、张蕾、方玉涛、张茹、周琼、朱宏斌、陈天旭、吴正永、李磊.水利水电工程施工质量验收评定标准细则第2部分：金属结构与机电设备安装工程1 范围本标准适用于安徽省境内大中型水利水电工程建设项目施工质量检验与评定。
河海大学水力机械多功能试验台简介河海大学水力机械多功能试验台是“211工程”重点建设项目之一。
试验台按照DL446-91《水轮机模型验收试验规程》进行设计与建造，试验台2003年底通过江苏省科技厅的鉴定，具有A级精度。
试验台不仅可以做立式、卧式水轮机、水泵的能量特性、汽蚀特性、飞逸特性和水流内特性等试验研究，而且还可以做正向、反向水轮机、水泵的能量特性、汽蚀特性、飞逸特性和水流内特性等试验研究。
南水北调东线工程解台泵装置模型泵及进出口流道试验台机组型式、主要设备型号及参数机组型式试验台既可做立式机组试验，也可做卧式机组试验。
主要设备型号、参数模型机转轮直径：φ300-φ350；测功电机功率N=50-100KW；转速n≤3000rpm；供水泵型号：14Sh-19A，与供水泵配套的直流电机功率为120kW，水泵扬程H=15—20m；差压传感器，型号为：EJA110A，精度为±0.075%；电磁流量计，型号为：RFM4110-500，精度为±0.2%；扭矩仪，型号为：JCZ-1000n.m，精度为±0.1%。
试验台计算机采集与控制系统图“十五”期间水力机械多功能试验台开展的研究项目编号研究内容1 南水北调东线工程解台泵装置特性试验研究2 南水北调东线工程淮安四站装置特性试验研究3 南水北调东线工程刘山泵装置特性试验研究4 淮河入海水道工程妇女河贯流泵装置特性试验研究5 上海东大盈贯流泵装置特性试验研究6 上海杨树浦港泵装置特性试验研究7 上海东茭泾泵装置特性试验研究8 上海桃浦河斜轴泵装置特性试验研究9 无锡梅梁湖竖井贯流泵装置特性试验研究10 南京红山窑轴流泵装置特性试验研究11 镇江谦壁轴流泵装置特性试验研究12 苏州市元和塘泵站工程双向贯流泵装置模型试验研究13 苏州市东风新泵站工程双向平面“S”型卧轴泵装置模型试验研究14 吉林白城市白沙滩泵站装置特性试验研究15 吉林大安泵站装置特性试验研究16 广东中山市金鱼沥泵站装置特性试验研究17 广东广昌泵站模型试验研究18 福建建瓯扬墩水电站模型试验研究19 HL-XFLQ-DA1系列水轮机开发研究试验台操作流程水轮机正向运行工况参见图1、图2所示，试验前，首先将手动阀门3、手动阀门2、手动阀门4关闭，其它阀门打开，用充水泵将循环管路系统充满水，关闭手动阀门5。
水工机械检修运行规程 昌马水库电站管理所 发布 1 水工机械检修运行规程 1、范围 1.1 本规程规定了昌马水库水工机械检修周期时间、标准检修项目和检修工艺、技术标准，还规定了水工机械运行操作标准。 1.2 本规程给出了昌马水库水工机械涵盖的设备技术参数和各通用标准机件的规格数据，还提供了主要水工机械（闸门）的备用耗材标准规格和数量。 1.3 本标准适用于昌马水库管辖的水工机械。凡从事水工机械维护、检修和水工分场的管理人员、水工专工、水工副总必须通晓本规程，机械分场管理和起重人员通晓本规程有关章节。 2 引用文件和标准
SL 101-1994《水工钢闸门和启闭机安全检测技术规范》。 电力工业部《水利水电工程钢闸门设计规范》（DL/T 5039—95）。 水利部《水闸技术管理规程》（SL 75—94）。 水利部《水工金属结构防腐蚀规范》（SL/T 105—95）。 电力工业部《水利水电工程启闭机制造、安装及验收规范》（DL/T 5019—94）。 水利电力部标准汇编《水利水电工程金属结构5》及编制说明（1987年）。 2
国家技术监督局、建设部《压缩机、风机、泵安装工程施工及验收规范》（GB 50275—98）。 起重运输机械使用与维修丛书《门座式起重机》（机械工业出版社，1991年7月，刘长根等编）。 《闸门及启闭机的安装》（水利出版社，1984年2月，宋宏启、叶兆连编）。 《维修电工职业技能鉴定指南》（中华人民共和国职业技能鉴定辅导丛书，机械工业出版社1999年1月出版）。 《简明电工手册》上海市机电工业管理局（机电工人技术丛书）编文会主编，上海科学技术出版社1987年8月出版）。 《电机结构与维修》（电子工业出版社1991年1月出版，王冠纬、尚艳华、刘万海编）。 《低压电工实用技术问答》（机械工业出版社2002年1月出版，步丰盛编著）。 有关电气元器件的产品使用说明书。 3 术语和定义
3.1 基本术语和定义 3.1.1 水工建筑物 水利枢纽的主要组成部分，它包括档水建筑物、泄水建筑物、取水建筑物、发电厂房等部分。 3.1.2 水工机械 确保水工建筑物安全运行的泄水、取水、档水等金属结构及其动力、控制装置，如泄水、取水闸门及其启闭机、门式起重机和水工建筑物结构性排水设施等。 3.1.3 防汛设备 3
确保水库、水工建筑物及下游人民群众财产和生命安全的设备，它包括确保水工建筑物安全运行的水工机械，水库安全运行的上游流域水情信息、传递及水库运行的中枢调度系统配置的设备，下游人民群众财产和生命安全的水情传递及抗洪抢险设备。 3.1.4 金属结构 在水利水电工程中，除去水轮发电机组及其附件和施工设备外，均属水工金属结构，亦称水工机械，包括闸门、启闭机、拦污栅及清污机、阀门（我国常见的有蝴蝶阀、球形阀、筒阀、锥形阀、管状阀等）、升船机、压力钢管等主要设备。 3.2 专业术语和定义 3.2.1 工作闸门 用来调节孔口流量，一般在动水中启闭的闸门。 3.2.2 事故闸门 指下游或上游水道及其设备发生事故时，能在动水中关闭的闸门。 3.2.3 快速事故闸门 当水轮发电机组所有的保护装置失灵时，能快速关闭进水孔口的闸门，可防止事故进一步扩大，并在事故消除后，静水平压提门。 3.2.4 检修闸门 当水工建筑物及其设备需要检修时用来临时档水的闸门，均在静水条件下启闭。一般情况下事故闸门和检修闸门为同一闸门，如我厂的中孔事故检修闸门。 3.2.5 底孔 在大坝垂直高度上，高程较低的泄水孔，其作用是控制水库泥沙淤积的部位和速率，以延长水库的使用寿命，保持水库长期运用，减轻水 4
库对上下游环境的不利影响。我厂的底孔分别有大底孔、小底孔，小底孔位置高程较底。 3.2.6 表孔 在大坝垂直高度上，高程最高的泄水孔。其特点是设置在敞流孔口中，当闸门关闭孔口时，门顶是露出水面的，闸门只设两侧和底缘三面水封。 3.2.7 中孔 在大坝垂直高度上，高程位于底孔和表孔之间的泄水孔。 3.2.8 拦污栅 设置在引水道进口，以阻拦水流所挟带的沉木、树枝、杂草和其它固体杂物进入引水道内，确保闸门、阀门、水轮机等设备不受损坏。 3.2.9 启闭机 在水工建筑物中用以操作闸门、阀门、拦污栅等设备的起重机械地统称。作用是调节流量、宣泄洪水、清除拦污栅所拦截的污物等项重要任务，同时也可完成其它机械设备的安装和检修的辅助作业。 3.2.10 额定起重量 指吊具或取物装置所能起升的最大工作荷载，但取物装置如抓梁、平衡梁等的自重也应包括在内。 3.2.11 工作制度 指启闭机在一年的总时间内实际运行的小时数。 3.2.12 起升速度 起升机构电动机在额定转速下或油泵在额定排量下吊具的起降速度。 3.2.13 跨度 指移动式启闭机大车运行轨道中心线之间的距离。 5
3.2.14 水封 水闸密封件，作用是封堵闸门与门框之间的缝隙，以阻止漏水。 3.2.15 起升机构 启闭机中使重物获得升降运动的传动机构，由电动机、减速器、制动器、钢丝绳、滑轮组等组成。 3.2.16 减速器 用以传递运动、降低转速和增加力矩，具有传动比大，承载能力强的特点，是启闭机上主要的传动部件。 3.2.17 联轴器 用来连接轴或轴与其它旋转零件，以传递运动或扭矩，确保机器整体运转一致。 3.2.18 制动器 能够快速制动运行机械惯性的设施，是起重机械、转动机械等的主要安全保护措施，也是启闭机可靠地进行工作的保障。在起升机构中，作用是调节重物的下降速度、制动和持住重物，使其可靠的静悬于空中；在运行机构中，作用是吸收运动中的惯性，使其在一定的制动距离内停止行走。 3.2.19 夹轨器 在室外工作的高大机械设备为防止被强风吹袭或洪水等意外灾害造成自由移动、吹倒、掀翻而装设的锚定装置。 3.2.20 腐蚀 金属与外介质发生化学反应或电化反应所引起的金属表面损坏，常见的金属腐蚀有化学腐蚀和电化腐蚀。 3.2.21 单向专用门机 6
在门架上设置固定的一套起升机构，且起升机构只能沿一个方向来回运动，用以操作和搬运重物，如我厂的尾水门机。 3.2.22 双向通用门机 在门架上设置重载小车，门架和小车可在相互垂直的方向运动，完成起重操作任务。特殊情况下门架一角安装1800回转起重吊具，完成某一特殊地段的起重工作，如我厂的坝顶门机。 3.2.23 低压电器 能够分合电路或调节、控制、保护电路和设备的电工器具或装置。一般工作电压交流在1200V及以下、直流1500V及以下电路中的电器称为低压电器，根据低压电器在电气线路中的地位和作用分为配电电器和控制电器两大类。 3.2.24 配电电器 主要用于低压配电系统和动力装置中，属于这类的电器主要有低压断路器、低压熔断器、刀开关和刀形转换开关等。 3.2.25 控制电器 指各种生产机械的电气传动控制设备，其控制对象多为电动机，属于这类电器的有接触器、起动器、继电器、行程开关和主令电器等。 3.2.26 一次回路 由电缆、电动机、配电电器所构成的电器驱动装置叫一次回路。 3.2.27 二次回路 对电气驱动装置进行自动控制的系统叫二次回路。 3.2.28 触头开距、超程 指电器触头在完全断开位置时，动静触头间的最小距离称触头开距。 7
当电器触头到达闭合位置后，如将静触头移开时，动触头所能够移动的距离称触头超程。 3.2.29 电器工作制 当电器的载流回路通过一个稳定电流时，其通电时间长到足以达到热平衡，但超过8小时必须断开电路。 3.2.30 电器长期工作制 当电器的载流回路通过一个稳定电流时，其通电时间超过8小时也不断开电路。 3.2.31 电器短时工作制 电器的载流回路中，有载的时间比空载的时间短的工作制，而两次通电时间却足以使电器温度恢复到环境温度。 3.2.32 电器反复短时工作制 电器的载流回路中，有载的时间与空载时间循环交替，并且有一定的比值，由于工作周期很短，所以电器达不到热平衡。它又叫断续周期工作制。 3.2.33 通电持续率 电器在断续周期工作制时，有载时间与工作周期之比，一般用百分数表示。符号为TD。 3.2.34 小修 拆卸、清洗、检修部分零件、部件，更换和修复小量磨损件，调整紧固机构，保证设备能安全可靠的运行。 3.2.35 大修 根据设备所属大型设备的特点，可采用部件和组合件的大修。即将设备的部件或组合件进行解体修理，检修基准件，更换及修理磨损件， 8
刮研或磨削配合件，校正各零、部件间的一些不协调环节，全面消除缺陷，保证设备恢复原有精度、性能和效率，达到或接近出厂标准。 3.2.36 扩大性大修 对设备中失去原来技术性能而产生严重变形或改变原始运行轨道的部件或组合件进行解体分解，修理或更换损坏的零部件，组合拼装后，应恢复原有精度、性能，或在扩大性大修过程中，对一些陈旧设备进行改造，消除设计上的缺陷，以满足生产工艺要求。 3.2.37 设备技术改造 为了解决老设备的磨损和紧跟时代而使用新技术、新产品，采用先进的、成熟可靠的新技术、新工艺，对老设备进行合理、经济、实用及有效的改造，以满足生产发展的需要。 4 总则 4.1 为了使水工机械始终处于健康状态，做到检修工作有章可依，有规可循，根据我厂实际情况和行业标准，特修编该规程。 4.2 水工机械检修工作中，应严格按照规程中的检查工作制度和检修工艺、技术标准进行工作，杜绝检查工作不到位或降低工作标准的事件发生，如在特定情况下需降低工作标准应书面申请征得主管部门同意方可进行。 4.3 水工机械操作运行时，必须按照操作制度检查设备和履行操作票工作制度，特定情况下必须征得防汛主管领导批准、部门领导现场指挥方可。 4.4 规程中的有关工作制度和标准如遇上一级行业标准要求有抵触情况，在企业工作制度和标准低于上一级行业要求标准的情况下，应遵循上一级行业要求标准。
