(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920444169.4(22)申请日 2019.04.03(73)专利权人 杭州恒发科技有限公司地址 311200 浙江省杭州市萧山区义蓬街道义前街2号(72)发明人 熊涛 贾锦程 熊彬 高小康 单佳恩 (74)专利代理机构 北京沁优知识产权代理事务所(普通合伙) 11684代理人 陈李青(51)Int.Cl.C02F 9/12(2006.01)B01D 33/03(2006.01)B01D 33/76(2006.01)C02F 1/30(2006.01)(54)实用新型名称一种防堵塞的污水处理设备(57)摘要本实用新型公开了一种防堵塞的污水处理设备,其技术方案要点是包括有处理箱体、水平设置于处理箱体内的过滤板以及位于过滤板下方的处理池,处理箱体上方开设有入水口,且入水口处设置有用于将污水压入到处理箱体内的驱动泵,处理箱体内设置有方形框架,方形框架的外边沿均与处理箱体的内侧壁相贴合,方形框架的一侧与处理箱体铰接,另一侧通过拉绳与一气缸连接,气缸安装于处理箱体上方,过滤板设置于方形框架上,处理箱体与方形框架铰接一侧开设有供污物排出的排污口,排污口外设置有用于收集污物的收集箱。
该设备能够对污物进行过滤,且被过滤的污物能够被定期收集清除以防止堵塞。
权利要求书1页 说明书3页 附图1页CN 209957586 U 2020.01.17C N 209957586U权 利 要 求 书1/1页CN 209957586 U1.一种防堵塞的污水处理设备,其特征在于:包括有处理箱体(1)、水平设置于处理箱体(1)内的过滤板(2)以及位于过滤板(2)下方的处理池(3),所述处理箱体(1)上方开设有入水口(11),且入水口(11)处设置有用于将污水压入到处理箱体(1)内的驱动泵(12),所述处理箱体(1)内设置有方形框架(4),所述方形框架(4)的外边沿均与处理箱体(1)的内侧壁相贴合,所述方形框架(4)的一侧与处理箱体(1)铰接,另一侧通过拉绳(41)与一气缸(13)连接,所述气缸(13)安装于处理箱体(1)上方,所述过滤板(2)设置于方形框架(4)上,所述处理箱体(1)与方形框架(4)铰接一侧开设有供污物排出的排污口(14),所述排污口(14)外设置有用于收集污物的收集箱(5)。

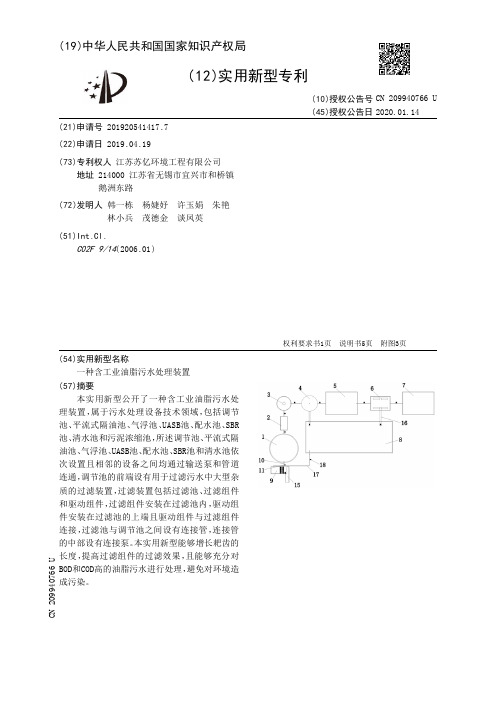

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541417.7(22)申请日 2019.04.19(73)专利权人 江苏苏亿环境工程有限公司地址 214000 江苏省无锡市宜兴市和桥镇鹅洲东路(72)发明人 韩一栋 杨婕妤 许玉娟 朱艳 林小兵 茂德金 谈凤英 (51)Int.Cl.C02F 9/14(2006.01)(54)实用新型名称一种含工业油脂污水处理装置(57)摘要本实用新型公开了一种含工业油脂污水处理装置,属于污水处理设备技术领域,包括调节池、平流式隔油池、气浮池、UASB池、配水池、SBR 池、清水池和污泥浓缩池,所述调节池、平流式隔油池、气浮池、UASB池、配水池、SBR池和清水池依次设置且相邻的设备之间均通过输送泵和管道连通,调节池的前端设有用于过滤污水中大型杂质的过滤装置,过滤装置包括过滤池、过滤组件和驱动组件,过滤组件安装在过滤池内,驱动组件安装在过滤池的上端且驱动组件与过滤组件连接,过滤池与调节池之间设有连接管,连接管的中部设有连接泵。
本实用新型能够增长耙齿的长度,提高过滤组件的过滤效果,且能够充分对BOD和COD高的油脂污水进行处理,避免对环境造成污染。
权利要求书1页 说明书5页 附图3页CN 209940766 U 2020.01.14C N 209940766U权 利 要 求 书1/1页CN 209940766 U1.一种含工业油脂污水处理装置,包括调节池(1)、平流式隔油池(2)、气浮池(3)、UASB 池(4)、配水池(5)、SBR池(6)、清水池(7)和污泥浓缩池(8),其特征在于:所述调节池(1)、平流式隔油池(2)、气浮池(3)、UASB池(4)、配水池(5)、SBR池(6)和清水池(7)依次设置且相邻的设备之间均通过输送泵和管道连通,所述调节池(1)的前端设有用于过滤污水中大型杂质的过滤装置(9),所述过滤装置(9)包括过滤池(9a)、过滤组件(9b)和驱动组件(9c),所述过滤组件(9b)安装在过滤池(9a)内,所述驱动组件(9c)安装在过滤池(9a)的上端且驱动组件(9c)与过滤组件(9b)连接,所述过滤池(9a)与调节池(1)之间设有连接管(10),所述连接管(10)的中部设有连接泵(11)。

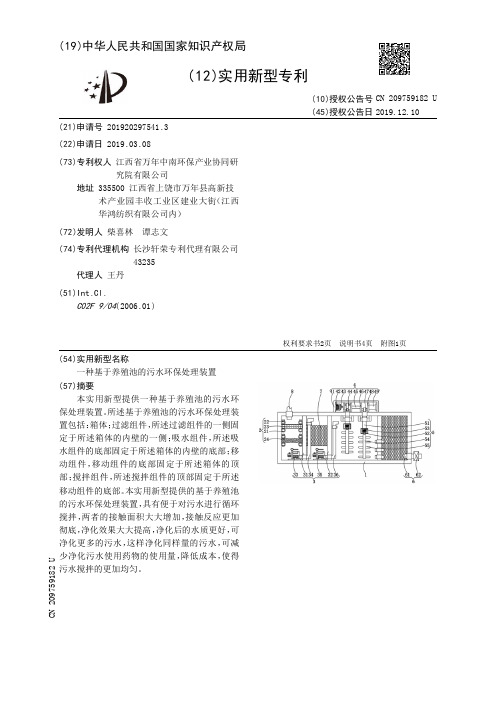

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920297541.3(22)申请日 2019.03.08(73)专利权人 江西省万年中南环保产业协同研究院有限公司地址 335500 江西省上饶市万年县高新技术产业园丰收工业区建业大街(江西华鸿纺织有限公司内)(72)发明人 柴喜林 谭志文 (74)专利代理机构 长沙轩荣专利代理有限公司43235代理人 王丹(51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种基于养殖池的污水环保处理装置(57)摘要本实用新型提供一种基于养殖池的污水环保处理装置。
所述基于养殖池的污水环保处理装置包括:箱体;过滤组件,所述过滤组件的一侧固定于所述箱体的内壁的一侧;吸水组件,所述吸水组件的底部固定于所述箱体的内壁的底部;移动组件,移动组件的底部固定于所述箱体的顶部;搅拌组件,所述搅拌组件的顶部固定于所述移动组件的底部。
本实用新型提供的基于养殖池的污水环保处理装置,具有便于对污水进行循环搅拌,两者的接触面积大大增加,接触反应更加彻底,净化效果大大提高,净化后的水质更好,可净化更多的污水,这样净化同样量的污水,可减少净化污水使用药物的使用量,降低成本,使得污水搅拌的更加均匀。
权利要求书2页 说明书4页 附图1页CN 209759182 U 2019.12.10C N 209759182U权 利 要 求 书1/2页CN 209759182 U1.一种基于养殖池的污水环保处理装置,其特征在于,包括:箱体;过滤组件,所述过滤组件的一侧固定于所述箱体的内壁的一侧;吸水组件,所述吸水组件的底部固定于所述箱体的内壁的底部;移动组件,所述移动组件的底部固定于所述箱体的顶部;搅拌组件,所述搅拌组件的顶部固定于所述移动组件的底部;排水组件,所述排水组件贯穿于所述箱体的一侧。
2.根据权利要求1所述的基于养殖池的污水环保处理装置,其特征在于,所述过滤组件包括固定板、螺纹杆、第一过滤网和第二过滤网,所述固定板的一侧固定于所述箱体的一侧,所述螺纹杆的一端螺纹于所述固定板的顶部,所述第一过滤网的顶部与第二过滤网的顶部均固定于所述螺纹杆的表面。

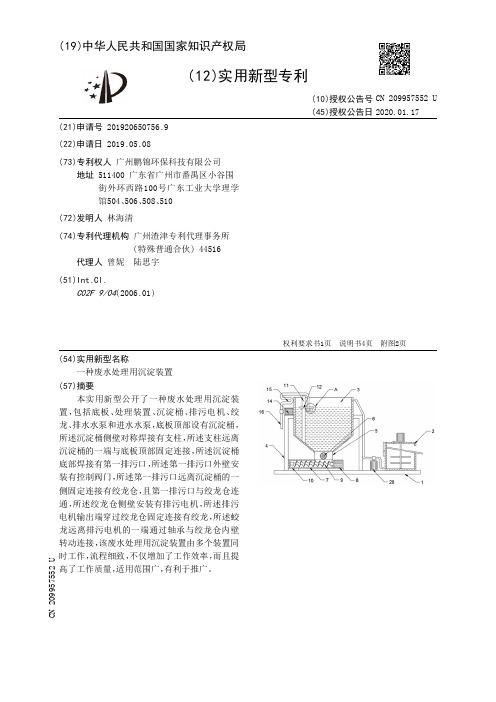

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920650756.9(22)申请日 2019.05.08(73)专利权人 广州鹏锦环保科技有限公司地址 511400 广东省广州市番禺区小谷围街外环西路100号广东工业大学理学馆504、506、508、510(72)发明人 林海清 (74)专利代理机构 广州渣津专利代理事务所(特殊普通合伙) 44516代理人 曾妮 陆思宇(51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种废水处理用沉淀装置(57)摘要本实用新型公开了一种废水处理用沉淀装置,包括底板、处理装置、沉淀桶、排污电机、绞龙、排水水泵和进水水泵,底板顶部设有沉淀桶,所述沉淀桶侧壁对称焊接有支柱,所述支柱远离沉淀桶的一端与底板顶部固定连接,所述沉淀桶底部焊接有第一排污口,所述第一排污口外壁安装有控制阀门,所述第一排污口远离沉淀桶的一侧固定连接有绞龙仓,且第一排污口与绞龙仓连通,所述绞龙仓侧壁安装有排污电机,所述排污电机输出端穿过绞龙仓固定连接有绞龙,所述蛟龙远离排污电机的一端通过轴承与绞龙仓内壁转动连接,该废水处理用沉淀装置由多个装置同时工作,流程细致,不仅增加了工作效率,而且提高了工作质量,适用范围广,有利于推广。
权利要求书1页 说明书4页 附图2页CN 209957552 U 2020.01.17C N 209957552U权 利 要 求 书1/1页CN 209957552 U1.一种废水处理用沉淀装置,包括底板(1)、处理装置(2)、沉淀桶(3)、排污电机(8)、绞龙(9)、排水水泵(14)和进水水泵(28),其特征在于:底板(1)顶部设有沉淀桶(3),所述沉淀桶(3)侧壁对称焊接有支柱(4),所述支柱(4)远离沉淀桶(3)的一端与底板(1)顶部固定连接,所述沉淀桶(3)底部焊接有第一排污口(5),所述第一排污口(5)外壁安装有控制阀门(6),所述第一排污口(5)远离沉淀桶(3)的一侧固定连接有绞龙仓(7),且第一排污口(5)与绞龙仓(7)连通,所述绞龙仓(7)侧壁安装有排污电机(8),所述排污电机(8)输出端穿过绞龙仓(7)固定连接有绞龙(9),所述绞龙(9)远离排污电机(8)的一端通过轴承与绞龙仓(7)内壁转动连接,所述绞龙仓(7)远离排污电机(8)的一端开设有第二排污口(10),所述沉淀桶(3)内壁固定连接有限位杆(11),所述限位杆(11)外壁滑动套接有浮板(12),所述沉淀桶(3)侧壁安装有排水水泵(14),所述排水水泵(14)输入端固定连接有抽水管(15),所述抽水管(15)远离排水水泵(14)的一端穿过浮板(12)置于沉淀桶(3)内部,所述抽水管(15)外壁与浮板(12)固定连接,所述抽水管(15)位于浮板(12)底部的一端固定连接有横管(17),且抽水管(15)与横管(17)连通,所述横管(17)侧壁安装有若干进水口(18),所述浮板(12)底部位于抽水管(15)侧壁安装有浊度传感器(19),所述排水水泵(14)输出端安装有排水管(16),所述底板(1)顶部位于沉淀桶(3)侧壁固定连接有处理装置(2),所述处理装置(2)包括箱体(13)、驱动电机(20)和筛网(23),所述箱体(13)内壁固定连接有筛网(23),所述筛网(23)远离箱体(13)内壁的一侧穿过箱体(13)与箱体(13)侧壁固定连接,且筛网(23)呈倾斜设计,所述箱体(13)顶部中心安装有驱动电机(20),所述驱动电机(20)输出端穿过箱体(13)固定连接有传动杆(21),所述传动杆(21)远离驱动电机(20)的一端穿过筛网(23)通过轴承与箱体(13)内壁转动连接,所述传动杆(21)外壁固定连接有搅拌棍(22),所述箱体(13)顶部一侧开设有入水口(24),所述箱体(13)顶部位于入水口(24)一侧安装有进药漏斗(25),所述箱体(13)侧壁安装有控制面板(27),所述箱体(13)侧壁位于控制面板(27)下放安装有PLC控制器(26),所述底板(1)顶部位于支柱(4)和箱体(13)之间安装有进水水泵(28),所述进水水泵(28)输入端通过管道与箱体(13)连通,所述进水水泵(28)通过管道与沉淀桶(3)连通,所述浊度传感器(19)输出端电性连接PLC控制器(26)输入端,所述PLC控制器(26)的输出端电性连接排水水泵(14),所述排污电机(8)、排水水泵(14)、进水水泵(28)、驱动电机(20)和PLC控制器(26)均与控制面板(27)电性连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541416.2(22)申请日 2019.04.19(73)专利权人 江苏苏亿环境工程有限公司地址 214000 江苏省无锡市和桥镇鹅洲东路(72)发明人 韩一栋 杨婕妤 谈凤英 朱艳 许玉娟 茂德金 林小兵 (51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种污水脱氮装置(57)摘要本实用新型公开了一种污水脱氮装置,属于污水处理设备领域,包括反应器本体,反应器本体内由下向上依次设有第一承托板、第二承托板、第三承托板、第四承托板和第五承托板,五者将反应器本体内部分隔形成污泥沉淀空间、第一填料空间、第二填料空间、第三填料空间、第四填料空间和溢流空间,并且五者上均开设有若干个通孔,第一填料空间与第三填料空间内均设有第一防堵组件,第二填料空间与第四填料空间内均设有第二防堵组件,反应器本体的底部设有抽泥组件,反应器本体的外壁上设有四个溢流口,反应器本体的顶部设有污水排出组件,反应器本体上还设有进水管和四个支撑脚。
本实用新型不仅提高了农村污水脱氮的效率,而且还避免了泥沙造成反应器本体内部堵塞。
权利要求书1页 说明书4页 附图3页CN 209940692 U 2020.01.14C N 209940692U权 利 要 求 书1/1页CN 209940692 U1.一种污水脱氮装置,其特征在于:包括反应器本体(1),反应器本体(1)内由下向上依次设有第一承托板(1a)、第二承托板(1b)、第三承托板(1c)、第四承托板(1d)和第五承托板(1y),五者将反应器本体(1)内部分隔形成污泥沉淀空间(1e)、第一填料空间(1f)、第二填料空间(1g)、第三填料空间(1h)、第四填料空间(1t)和溢流空间(1p),并且五者上均开设有若干个通孔(1a1),所述第一填料空间(1f)与第三填料空间(1h)内均设有第一防堵组件(2),所述第二填料空间(1g)与第四填料空间(1t)内均设有第二防堵组件(3),所述反应器本体(1)的底部设有抽泥组件(4),所述反应器本体(1)靠近其顶部的外壁上开设有四个均匀分布的溢流口(1q),所述反应器本体(1)的顶部设有污水排出组件(5),所述反应器本体(1)上还设有进水管(1s)和四个呈矩形分布的支撑脚(1x)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920218702.5(22)申请日 2019.02.21(73)专利权人 佛山市极速环保科技有限公司地址 528000 广东省佛山市顺德区容桂容奇大道东8号之二6楼09A室内(即609A室)(72)发明人 郝婧 田冲 郑珠东 赵杨 张贺 (74)专利代理机构 北京瑞盛铭杰知识产权代理事务所(普通合伙) 11617代理人 黄淑娟(51)Int.Cl.C02F 1/00(2006.01)B01F 7/18(2006.01)(54)实用新型名称一种污水处理用加药装置(57)摘要本实用新型公开了一种污水处理用加药装置,包括筒体,所述筒体底部安装有污水注入管,所述筒体上部安装有出水管,所述筒体内部安装有搅拌轴,所述搅拌轴为中空结构,所述搅拌轴外侧安装有搅拌叶片,所述搅拌轴外壁贯穿设置有出液孔;所述搅拌轴上端穿出所述筒体,所述搅拌轴上端内部通过轴承安装有药液注入管,所述搅拌轴上端外侧安装有蜗轮;所述筒体上端安装有出气管和驱动电机,所述出气管和所述驱动电机分别位于所述搅拌轴的两侧,所述出气管内部安装有防溢组件,所述驱动电机的输出端安装有蜗杆,所述蜗杆与所述蜗轮相啮合。
有益效果在于:能够实现药液的均匀注入,配合进行搅拌,能够使药液和污水快速充分接触,有助于提高污水处理效率。
权利要求书1页 说明书3页 附图2页CN 209721623 U 2019.12.03C N 209721623U权 利 要 求 书1/1页CN 209721623 U1.一种污水处理用加药装置,其特征在于:包括筒体(2),所述筒体(2)底部安装有污水注入管(1),所述筒体(2)上部安装有出水管(11),所述筒体(2)内部通过轴承安装有搅拌轴(10),所述搅拌轴(10)为中空结构,所述搅拌轴(10)外侧安装有搅拌叶片(3),所述搅拌轴(10)外壁贯穿设置有出液孔(1001),所述出液孔(1001)与所述搅拌叶片(3)交错分布;所述搅拌轴(10)上端穿出所述筒体(2),所述搅拌轴(10)上端内部通过轴承安装有药液注入管(7),所述搅拌轴(10)上端外侧安装有蜗轮(6);所述筒体(2)上端安装有出气管(5)和驱动电机(9),所述出气管(5)和所述驱动电机(9)分别位于所述搅拌轴(10)的两侧,所述出气管(5)与所述筒体(2)相连通,所述出气管(5)内部安装有防溢组件(4);所述驱动电机(9)的输出端安装有蜗杆(8),所述蜗杆(8)与所述蜗轮(6)相啮合。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296556.8(22)申请日 2019.03.09(73)专利权人 贵阳学院地址 550000 贵州省贵阳市南明区见龙洞路103号贵阳学院(72)发明人 付秋平 罗军 严伟 刘渊 聂盛强 (74)专利代理机构 北京中济纬天专利代理有限公司 11429代理人 郝志亮(51)Int.Cl.C02F 9/02(2006.01)(54)实用新型名称一种便于分离污水中杂物的污水处理装置(57)摘要本实用新型公开了一种便于分离污水中杂物的污水处理装置,包括水平地支撑在底座上的平台和支撑在平台上的用以提供处理空间的罐体和用以对经过罐体的污水进行处理的过滤机构,所述罐体的上端设置有进水通道,进水通道的上端设置有供待处理的污水进入到罐体的进水管,所述进水通道的下端设置有用以将待处理的污水引流到过滤机构上的导水口,所述过滤机构包括沿着罐体的轴线从上到下依次设置的第一过滤筐、第二过滤筐和起吸附作用的活性炭吸附层,第一过滤筐和第二过滤筐上均设置有过滤孔,并且第一过滤筐上的过滤孔的孔径大于第二过滤筐上的过滤孔的孔径。
该装置具有多层过滤结构,过滤效果好。
权利要求书1页 说明书4页 附图7页CN 209602256 U 2019.11.08C N 209602256U权 利 要 求 书1/1页CN 209602256 U1.一种便于分离污水中杂物的污水处理装置,包括水平地支撑在底座上的平台和支撑在平台上的用以提供处理空间的罐体和用以对经过罐体的污水进行处理的过滤机构,所述罐体的上端设置有进水通道,进水通道的上端设置有供待处理的污水进入到罐体的进水管,所述进水通道的下端设置有用以将待处理的污水引流到过滤机构上的导水口,其特征在于,所述过滤机构包括沿着罐体的轴线从上到下依次设置的第一过滤筐、第二过滤筐和起吸附作用的活性炭吸附层,第一过滤筐和第二过滤筐上均设置有过滤孔,并且第一过滤筐上的过滤孔的孔径大于第二过滤筐上的过滤孔的孔径。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920296585.4
(22)申请日 2019.03.09
(73)专利权人 张先波
地址 276826 山东省日照市东港区北京路
168号环保局
(72)发明人 张先波 姚常星
(74)专利代理机构 北京君恒知识产权代理事务
所(普通合伙) 11466
代理人 张强
(51)Int.Cl.
B01D 29/03
(2006.01)
B01D 29/68
(2006.01)
B01D 29/64
(2006.01)
(54)实用新型名称
一种环境保护用污水处理装置
(57)摘要
本实用新型涉及环境保护设备领域,特别是
涉及一种环境保护用污水处理装置,包括主机
架、清理机构和动力传动装置,所述的主机架包
括支撑板、主管、入水管、出水管、堵板、安装板、
高压水管、高压水泵、连接板、锥管安装板、锥管、
排污管、中心安装管和过滤网,所述的清理机构
包括旋转轴、从动锥齿轮、毛刷和毛刷固定板,所
述的动力传动装置包括电机、电机带轮、传动带
轮、主动锥齿轮和传动轴,所述的主机架还包括
支腿,本实用新型能够对污水中的杂质过滤,而
且还能自动反清洗过滤网,使过滤网循环使用。
权利要求书1页 说明书4页 附图3页
CN 209596666 U
2019.11.08
C
N
2
0
9
5
9
6
6
6
6
U
1.一种环境保护用污水处理装置,包括主机架(1)、清理机构(2)和动力传动装置(3),
其特征在于:所述的主机架(1)包括支撑板(1-1)、主管(1-2)、入水管(1-3)、出水管(1-4)、
堵板(1-5)、安装板(1-6)、高压水管(1-7)、高压水泵(1-8)、连接板(1-9)、锥管安装板(1-
10)、锥管(1-11)、排污管(1-12)、中心安装管(1-13)和过滤网(1-14),主管(1-2)固定连接
在支撑板(1-1)的中端,入水管(1-3)固定连接在主管(1-2)上,出水管(1-4)固定连接在主
管(1-2)上,高压水管(1-7)固定连接在主管(1-2)上,高压水泵(1-8)的出水口与高压水管
(1-7)连通,安装板(1-6)固定连接在支撑板(1-1)上,堵板(1-5)固定连接在主管(1-2)的上
端,连接板(1-9)固定连接在主管(1-2)的下端,中心安装管(1-13)固定连接在堵板(1-5)
上,过滤网(1-14)的内环固定连接在中心安装管(1-13)外壁上,过滤网(1-14)的外环固定
连接在主管(1-2)的内壁上,过滤网(1-14)的水平位置高于入水管(1-3)的水平位置,过滤
网(1-14)的水平位置低于出水管(1-4)与高压水管(1-7)的水平位置,锥管安装板(1-10)固
定连接在锥管(1-11)的上端,排污管(1-12)固定连接在锥管(1-11)的下端,锥管安装板(1-
10)固定连接在连接板(1-9)上,清理机构(2)转动连接在中心安装管(1-13)内,动力传动装
置(3)固定连接在支撑板(1-1)上,动力传动装置(3)转动连接在安装板(1-6)上,动力传动
装置(3)与清理机构(2)啮合传动连接。
2.根据权利要求1所述的一种环境保护用污水处理装置,其特征在于:所述的清理机构
(2)包括旋转轴(2-1)、从动锥齿轮(2-2)、毛刷(2-3)和毛刷固定板(2-4),旋转轴(2-1)密封
转动连接在中心安装管(1-13)内,从动锥齿轮(2-2)固定连接在旋转轴(2-1)的上端,毛刷
固定板(2-4)固定连接在旋转轴(2-1)的下端毛刷(2-3)固定连接在毛刷固定板(2-4)上,毛
刷(2-3)的上端与过滤网(1-14)贴合。
3.根据权利要求2所述的一种环境保护用污水处理装置,其特征在于:所述的动力传动
装置(3)包括电机(3-1)、电机带轮(3-2)、传动带轮(3-3)、主动锥齿轮(3-4)和传动轴(3-
5),电机(3-1)固定连接在支撑板(1-1)上,电机(3-1)输出轴穿过安装板(1-6),电机带轮
(3-2)固定连接在电机(3-1)输出轴上,传动轴(3-5)转动连接在安装板(1-6)上,传动带轮
(3-3)固定连接在传动轴(3-5)的一端,主动锥齿轮(3-4)固定连接在传动轴(3-5)的另一
端,电机带轮(3-2)与传动带轮(3-3)通过带传动连接,主动锥齿轮(3-4)与从动锥齿轮(2-
2)啮合传动连接。
4.根据权利要求3所述的一种环境保护用污水处理装置,其特征在于:所述的主机架
(1)还包括支腿(1-15),所述的支腿(1-15)设有四个,四个支腿(1-15)分别固定连接在支撑
板(1-1)的四个底角上。
5.根据权利要求4所述的一种环境保护用污水处理装置,其特征在于:所述的毛刷(2-
3)的材质为尼龙610材质。
权 利 要 求 书
1/1页
2
CN 209596666 U
