钢筋电弧焊连接

钢筋工程中的焊接技术与工艺要点引言：在现代建筑和基础设施建设中，钢筋工程扮演着重要的角色。

钢筋之间的连接对于结构的稳定性和承载能力都至关重要。

焊接作为钢筋连接的一种常用方法，其技术和工艺要点非常关键。

本文将介绍钢筋工程中焊接技术及其工艺要点，以提高工程质量和安全性。

一、焊接技术分类在钢筋工程中，常用的焊接技术主要分为电弧焊接和气体保护焊。

1. 电弧焊接：电弧焊接是最常见的焊接方法之一，它将电能转化为热能，通过电弧的高温将钢筋熔化并连接在一起。

根据所使用的电极和保护剂的不同，电弧焊接又可分为手工电弧焊接、埋弧焊接、等离子焊接等。

2. 气体保护焊：气体保护焊是一种对焊缝进行保护的焊接技术，常用的气体保护焊有气体保护焊、熔化极何柋焊（GMAW）、 TIG焊接等。

二、焊接工艺要点在进行钢筋工程中的焊接过程中，要注意以下几个工艺要点，以确保焊接质量符合设计要求。

1. 焊接材料选择：选择合适的焊接材料是确保焊接质量的关键。

根据结构的要求和焊接材料的性质，选用符合标准的焊条、焊丝等焊接材料。

2. 清洁焊接表面：焊接前要先清洁焊接表面，以去除表面的污物和氧化物，保证焊接时的良好接触。

清洁方法包括机械清理、溶剂清洗和喷砂等。

3. 控制热输入：控制热输入是保证焊接质量的重要环节。

过高或过低的热输入都会对焊接质量产生不良影响。

合理控制电弧的功率、熔化深度和焊接速度，以控制热输入的大小。

4. 良好的焊接姿势：焊接时应采用正确的姿势和角度，保持焊接方向的一致性。

焊接姿势对于焊接质量和焊接速度都有重要影响。

5. 控制焊接变形：焊接过程中会产生焊接变形，为了控制变形，可以采取预紧和反变形措施，如借助夹具等。

6. 质量检验：焊接完成后要进行质量检验，包括外观质量检验、焊缝X射线或超声波检测等。

只有通过合格的质量检验，焊接才能正式投入使用。

总结：钢筋工程中的焊接技术与工艺要点对于保证工程质量和安全性至关重要。

在选择焊接技术和材料时，要根据结构的要求选择合适的方法和材料。

钢筋电弧焊方法
钢筋电弧焊可分为搭接焊、帮条焊、坡口焊、熔槽帮条焊和窄间隙焊五种接头形式。

1.搭接焊接头
搭接焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋。

钢筋搭接焊宜采用双面焊。

不能进行双面焊时，可采用单面焊。

焊接前，钢筋宜预弯，以保证两钢筋的轴线在一直线上，使接头受力性能良好。

2.帮条焊接头
帮条焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋。

钢筋帮条焊宜采用双面焊，不能进行双面焊时，也可采用单面焊。

帮条宜采用与主筋同级别或同直径的钢筋制作；如帮条级别与主筋相同时，帮条直径可以比主筋直径小一个规格；如帮条直径与主筋相同时，帮条钢筋级别可比主筋低一个级别。

钢筋搭接焊接头或帮条焊接头的焊缝厚度h应不小于0.3倍主筋直径；焊缝宽度b不应小于0.7倍主筋直径。

对于直径大于等于10mm的热轧钢筋，其接头采用搭接,帮条电弧焊时，应符合下列要求:
1)焊接接头当设计有要求时应采用双面焊缝，无特殊要求时一般可采用单面焊缝。

对于Ⅰ级钢筋的搭接焊或帮条焊的焊缝总长度应不
小于8d；对于Ⅱ、Ⅲ级钢筋，其搭接焊或帮条焊的焊缝总长度应不小于10d，帮条焊时接头两边的焊缝长度应相等。

2)帮条的总截面面积应符合下列要求：当主筋为Ⅰ级钢筋时，不应小于主筋截面面积的1.2倍；当主筋为Ⅱ、Ⅲ级钢筋时，不应小于主筋截面面积的1.5倍。

为了便于施焊和使帮条与主筋的中心线在同一平面上。

帮条宜采用与主筋同钢号，同直径的钢筋制成，如帮条与主筋级别不同时，应按设计强度进行换算。

帮条的长度应满足相应的焊缝要求。

钢筋常用焊接方法钢筋是建筑工程中常用的一种重要材料，焊接是加工钢筋时常用的连接方法之一。

钢筋焊接可以提高钢筋的强度和稳定性，确保建筑结构的安全可靠性。

本文将介绍一些常用的钢筋焊接方法。

1. 手工电弧焊接手工电弧焊接是最常见的钢筋焊接方法之一。

这种焊接方法需要使用焊条和电焊机来进行钢筋连接。

首先，将两根需要焊接的钢筋对接在一起，然后用电焊机的电弧将焊条加热到足够高温，使其熔化并与钢筋相连。

这种焊接方法简单易行，适用于小型建筑和维修工程。

2. 保护气体焊接保护气体焊接是一种比较高级的焊接方法，适用于精细焊接和复杂焊点的钢筋。

这种焊接方法需要使用氩气或其他惰性气体作为保护气体，以防止焊缝中的气氛被接触到空气中的氧气而产生氧化。

保护气体焊接的焊接质量高，焊接强度和韧性好，在大型建筑工程和重要结构中广泛应用。

3. 点焊点焊是一种特殊的钢筋焊接方法，用于焊接两根钢筋的连接。

这种焊接方法主要应用于需要快速连接和解除连接的工作场合。

点焊通常使用特殊的电阻焊设备进行，将两根钢筋对接并通过电流进行瞬时热处理，使其快速焊接在一起。

点焊的焊接强度较高，但适用于较小直径的钢筋。

4. 气体压焊气体压焊是将两根钢筋对接并加热，然后使用机械力将其加压，实现焊接连接的方法。

这种焊接方法主要适用于较大直径的钢筋，焊接后的连接强度高，稳定性好。

气体压焊通常使用特殊设备进行，需要较高的焊接技术要求和操作经验。

总结起来，钢筋的常用焊接方法包括手工电弧焊接、保护气体焊接、点焊和气体压焊。

无论是小型还是大型建筑工程，选择合适的焊接方法对于确保建筑结构的安全可靠性至关重要。

在进行钢筋焊接时，应根据具体需求选择合适的焊接方法，并遵循相关的操作规范和安全要求，以确保焊接质量和结构稳定性。

钢筋连接规范引言钢筋连接是混凝土结构中至关重要的一环。

合理的钢筋连接规范能够确保构件的安全性和稳定性，并提高整体的承载能力。

本文将介绍一些常见的钢筋连接规范，以供参考。

1. 普通焊接连接普通焊接连接是最常见和较为简单的一种钢筋连接方法。

它通过焊接将钢筋紧密地连接在一起，形成一个坚固的整体。

常见的焊接方式包括电弧焊和气焊。

在进行焊接连接时，需注意以下几点：- 焊接前需要对钢筋进行清洁，确保表面无油脂等杂质。

- 焊接时需要注意火焰的调节，避免焊接温度过高或过低。

- 焊接完成后，需要对焊缝进行检查，确保质量达标。

2. 机械连接机械连接是一种常用的无焊接钢筋连接方法。

它通过螺纹或其他机械连接件将钢筋连接在一起。

与焊接连接相比，机械连接具有以下优点：- 适用范围广，可以连接各种规格和直径的钢筋。

- 连接过程简单，不需要特殊的焊接设备。

- 连接质量可靠，连接强度高。

3. 框架连接框架连接是一种常用的钢筋连接方法，适用于框架结构的搭建。

框架连接通常使用焊接或机械连接的方式。

在进行框架连接时，需要注意以下几点：- 连接件的选用应符合相关标准和规范。

- 连接件的焊接或安装应符合相关要求，保证连接的牢固性和可靠性。

- 框架连接的节点处应有足够的支撑和加固，以确保整体结构的稳定性。

4. 预应力钢筋连接预应力钢筋连接是一种特殊的钢筋连接方法，适用于预应力混凝土结构中。

预应力钢筋连接的目的是确保预应力力量的传递和保持结构的整体稳定。

常见的预应力钢筋连接方式包括锚固和打包。

结论钢筋连接规范对于混凝土结构的安全和稳定至关重要。

通过合理的连接方式，可提高构件的承载能力和整体稳定性。

在进行钢筋连接时，需遵守相关规范和标准，确保连接的质量和可靠性。

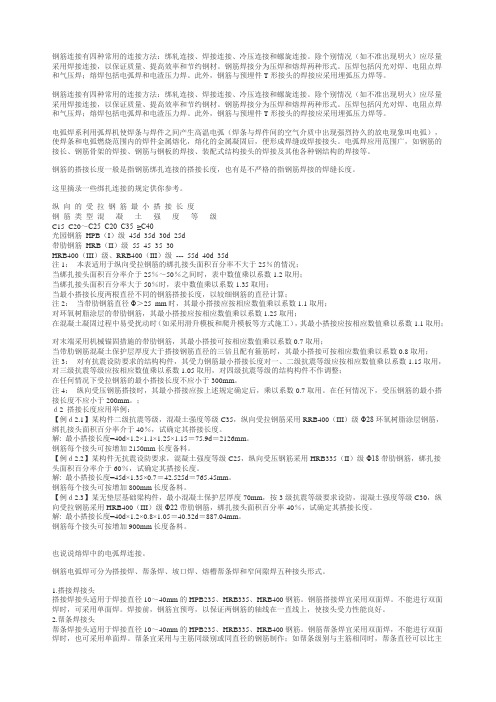

钢筋连接有四种常用的连接方法：绑轧连接、焊接连接、冷压连接和螺旋连接。

除个别情况（如不准出现明火）应尽量采用焊接连接，以保证质量、提高效率和节约钢材。

钢筋焊接分为压焊和熔焊两种形式。

压焊包括闪光对焊、电阻点焊和气压焊；熔焊包括电弧焊和电渣压力焊。

此外，钢筋与预埋件T形接头的焊接应采用埋弧压力焊等。

钢筋连接有四种常用的连接方法：绑轧连接、焊接连接、冷压连接和螺旋连接。

除个别情况（如不准出现明火）应尽量采用焊接连接，以保证质量、提高效率和节约钢材。

钢筋焊接分为压焊和熔焊两种形式。

压焊包括闪光对焊、电阻点焊和气压焊；熔焊包括电弧焊和电渣压力焊。

此外，钢筋与预埋件T形接头的焊接应采用埋弧压力焊等。

电弧焊系利用弧焊机使焊条与焊件之间产生高温电弧（焊条与焊件间的空气介质中出现强烈持久的放电现象叫电弧），使焊条和电弧燃烧范围内的焊件金属熔化，熔化的金属凝固后，便形成焊缝或焊接接头。

电弧焊应用范围广，如钢筋的接长、钢筋骨架的焊接、钢筋与钢板的焊接、装配式结构接头的焊接及其他各种钢结构的焊接等。

钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度，也有是不严格的指钢筋焊接的焊缝长度。

这里摘录一些绑扎连接的规定供你参考。

纵向的受拉钢筋最小搭接长度钢筋类型混凝土强度等级C15 C20～C25 C20 C35 ≥C40光园钢筋HPB（I）级45d 35d 30d 25d带肋钢筋HRB（II）级55 45 35 30HRB400（III）级、RRB400（III）级--- 55d 40d 35d注1：本表适用于纵向受拉钢筋的綁扎接头面积百分率不大于25％的情况；当綁扎接头面积百分率介于25％～50％之间时，表中数值乘以系数1.2取用；当綁扎接头面积百分率大于50％时，表中数值乘以系数1.35取用；当最小搭接长度两根直径不同的钢筋搭接长度，以较细钢筋的直径计算；注2：当带肋钢筋直径Φ＞25 mm时，其最小搭接应按相应数值乘以系数1.1取用；对环氧树脂涂层的带肋钢筋，其最小搭接应按相应数值乘以系数1.25取用；在混凝土凝固过程中易受扰动时（如采用滑升模板和爬升模板等方式施工），其最小搭接应按相应数值乘以系数1.1取用；对末端采用机械锚固措施的带肋钢筋，其最小搭接可按相应数值乘以系数0.7取用；当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时，其最小搭接可按相应数值乘以系数0.8取用；注3：对有抗震设防要求的结构构件，其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15取用，对三级抗震等级应按相应数值乘以系数1.05取用，对四级抗震等级的结构构件不作调整；在任何情况下受拉钢筋的最小搭接长度不应小于300mm。

钢筋焊接方法钢筋焊接是建筑业中常用的一种连接方式，通过焊接将钢筋连接在一起，使其构成一个整体，提高建筑物的稳定性和承重能力。

本文将介绍钢筋焊接的方法及注意事项。

一、钢筋焊接方法1.手工电弧焊接法手工电弧焊接法是较为常用的一种方法，它需要使用电弧焊机和焊条进行焊接。

在焊接前，需要将钢筋表面清理干净，以确保焊缝的质量。

焊接时，应先将焊条点燃，将电弧引到焊缝处，然后用焊条填充焊缝，直到焊缝的高度达到与钢筋表面相同。

2.气体保护焊接法气体保护焊接法是一种高效、高质量的焊接方法，它使用惰性气体（如氩气）来保护焊接区域，防止氧化和其他污染物进入焊缝。

焊接时，需要使用TIG焊机和焊丝进行焊接。

这种方法适用于对焊缝质量要求较高的场合。

3.埋弧焊接法埋弧焊接法是一种大规模生产中常用的方法，它适用于长焊缝的焊接。

在焊接前，需要在钢筋表面预先切割一条深度为1~1.5mm的V形槽。

然后使用埋弧焊机进行焊接，将焊丝填充在V形槽内，形成一条焊缝。

二、钢筋焊接注意事项1.钢筋表面必须清洁干净，以保证焊接质量。

2.焊接前，应先对钢筋进行检测，确保其质量符合要求。

3.焊接时应严格按照焊接方法进行，以保证焊缝的质量。

4.焊接时应注意安全，避免电击和火灾等事故。

5.焊接后应进行质量检测，确保焊缝的质量符合要求。

6.焊接时应注意环境保护，防止产生有害气体和废弃物。

7.不同类型的钢筋和焊接方法需要使用不同的焊条和焊丝，应根据实际情况选择合适的材料。

钢筋焊接是一种重要的建筑连接方式，它能够提高建筑物的稳定性和承重能力，但需要严格按照方法进行，并注意安全和环境保护。

钢筋连接的方法有三种钢筋连接是指在建筑结构中，通过不同的方式将钢筋连接起来，以承担结构的荷载，保证建筑的安全和稳定。

钢筋连接的方法有三种，分别是机械连接、焊接连接和粘接连接。

下面将分别介绍这三种连接方法的特点和适用范围。

首先是机械连接。

机械连接是指利用螺纹、套筒、卡环等机械装置将钢筋连接在一起的方法。

这种连接方式具有施工方便、连接牢固、可拆卸重复使用等优点。

在一些需要经常更换和调整的场合，机械连接是一种比较合适的选择。

但是机械连接的缺点是受力性能稍差，连接部位容易产生应力集中，需要加强设计和施工质量控制。

其次是焊接连接。

焊接连接是通过电弧焊、气焊等方式将钢筋连接在一起的方法。

焊接连接具有连接牢固、受力性能好、连接部位无应力集中等优点。

在一些受力较大的结构中，焊接连接是一种比较常用的方式。

但是焊接连接的缺点是施工技术要求高，焊接质量对连接性能影响较大，同时焊接连接不易拆卸，对结构的改动和维修会带来一定的困难。

最后是粘接连接。

粘接连接是指利用环氧树脂、聚合物胶等粘结材料将钢筋连接在一起的方法。

粘接连接具有连接牢固、受力性能好、无应力集中、无腐蚀等优点。

在一些对连接部位要求美观、防腐蚀要求高的场合，粘接连接是一种比较合适的选择。

但是粘接连接的缺点是受环境温度、湿度等因素影响较大，粘结材料的质量和施工工艺对连接性能影响较大，同时粘接连接不易拆卸，对结构的改动和维修会带来一定的困难。

综上所述，钢筋连接的方法有三种，分别是机械连接、焊接连接和粘接连接。

每种连接方法都有其特点和适用范围，需要根据具体的工程要求和实际情况进行选择。

在进行钢筋连接时，需要严格按照相关规范和标准进行设计和施工，确保连接的质量和安全性。

工程施工中钢筋的焊接连接方法混凝土结构设计规范规定，钢筋连接宜优先采用焊接连接。

钢筋的焊接质量与钢材的可焊性、焊接工艺有关。

钢材可焊性的好坏，受钢材所含化学元素种类及含量影响很大。

含碳、锰数量增加，则可焊性差，而含适量的钛，可改善可焊性。

焊接工艺（焊接工艺与操作水平）也影响焊接质量，即使可焊性差的钢材，若焊接工艺合宜，也可获得良好的焊接质量。

常用的焊接方法有闪光对焊、电阻点焊、电弧焊、电渣压力焊、埋弧压力焊和气压焊等。

1)闪光对焊闪光对焊属于焊接中的压焊（焊接过程中必须对焊件施加压力完成的焊接方法）。

钢筋的闪光对焊是利用对焊机，将两段钢筋端面接触，通过低电压强电流在钢筋接头处，产生高温，钢筋熔化，产生强烈的金属蒸气飞溅，形成闪光，施加压力顶锻，使两根钢筋焊接在一起，形成对焊接头，是钢筋焊接中常用的方法。

如图3. 23所示为对焊机基本构造示意图。

根据钢筋的品种、直径和选用的对焊机功率，闪光对焊分为连续闪光焊、预热闪光焊和闪光一预热闪光焊3种工艺。

对可焊性差的钢筋，对焊后采取通电热处理的方法，以改善对焊接头的塑性。

(1)连续闪光焊。

自闪光一开始，就徐徐移动钢筋，形成连续闪光，接头处逐步被加热，形成对焊接头。

连续闪光焊的工艺简单，适用于焊接直径25mm以下的钢筋。

钢筋对焊接头的外形见图3.24。

图3.23 对焊机基本构造示意图1-机架；2-变压器；3-钢筋；4-夹紧机构；5-固定座板；6-动板；7-送进机构；8-顶座；9-导轨图3. 24 钢筋对焊接头的外形图1-钢筋；2-接头(2)预热闪光焊。

在连续闪光焊前增加一次预热过程，以使钢筋均匀加热。

其工艺过程为预热-闪光-顶锻。

即先闭合电源，使两根钢筋端面交替轻微接触和分开，发出断续闪光使钢筋预热，当钢筋烧化到规定的预热留量后，连续闪光，最后进行顶锻。

适用于直径25mm以上端部平整的钢筋。

(3)闪光一预热一闪光焊。

在预热闪光焊前加一次闪光过程，使钢筋端面烧化平整，预热均匀。

钢筋焊接方法一、闪光对焊：用对焊机使两段被焊钢筋接触，通过低电压的强电流，钢筋被加热到一定温度变软后，轴向加压顶锻，形成对焊接头，将钢筋沿轴向接长。

根据对焊工艺闪光对焊分为连续闪光焊和闪光一预热一闪光焊，后者用于焊接大直径钢筋。

预应力钢筋皆用这种焊接。

二、电弧焊：用弧焊机使焊条与焊件间产生高温电弧，使焊条和电弧燃烧范围内的焊件熔化，凝固后便形成接头或焊缝。

钢筋电弧焊的接头型式有：搭接接头(单面焊缝或双面焊缝)、邦条接头(单面焊缝或双面焊缝)、剖口接头(平焊或立焊)。

三、电渣压力焊：在上、下被焊钢筋间放一小块导电剂(钢丝小球、电焊条等)，装上药盒和填满焊药，用交流电焊机接通电路引弧燃烧，待形成渣池、钢筋熔化并稳弧一定时间后，在断电同时，用手动加压机构进行加压顶锻，排除夹渣、气泡，形成接头。

这种焊接多用于现浇钢筋混凝土结构构件内竖向钢筋的接长。

四、电阻点焊：点焊机的上、下电极接触交叉的钢筋而接通电流，交叉钢筋的接触点处电阻较大，电流产生的热量将钢筋熔化，同时电极加压使钢筋焊合。

五、钢筋气压焊：由一定比例的氧气(纯度≥98.5%、瓶装工作压力小于5～10公斤/厘米2)火焰将钢筋端部加热到塑性状态(温度约1320～1340℃)，边加热边加压，最终施加3000公斤/厘米2以上的压力，将钢筋焊接在一起。

钢筋焊接规则1.根据设计要求，选择工程钢筋连接焊接方式，焊接方法主要为电弧焊和闪光对焊，以电弧焊为主。

2.钢筋焊接施工之前，应清除钢筋、钢板焊接部位以及钢筋与电极接触处表面上的锈斑、油污、杂物等。

钢筋端部有弯折、扭曲时，应予以矫直和切除。

3.带肋钢筋闪光对焊、电弧焊时，应将纵肋对纵肋安放焊接。

4.钢筋闪光对焊应选择合适的调伸长度、烧化留量、顶锻留量以及变压器级数，工艺参数确定后不得随意改变。

5.本工程电弧焊采用搭接焊形式，在不具备搭接焊条件时，采用帮条焊，焊接时应符合下列要求。

①焊接时，引弧应在帮条或焊缝处进行，不得烧伤主筋。

钢筋混凝土中钢筋的连接方式钢筋混凝土中钢筋的连接方式通常有闪光对焊连接、电阻点焊连接、电弧焊连接、电渣压力焊连接、气压焊连接、埋弧压力焊连接。

1．闪光对焊连接闪光对焊连接采用的设备是手动对焊机、自动对焊机。

闪光对焊可以分为连续闪光焊、预热闪光焊和闪光—预热—闪光焊等三种工艺，根据钢筋品种、直径和所用焊机功率等选用。

(1)连续闪光焊连续闪光焊的工艺过程包括：连续闪光和顶锻过程。

施焊时，先闭合一次电路，使两钢筋端面轻微接触，此时端面的间隙中喷射出火花般熔化的金属微粒——闪光，接着，徐徐移动钢筋使两端面仍保持轻微接触，形成连续闪光。

当闪光持续到预定的长度，使钢筋端头加热到接近熔点时，就以一定的压力迅速进行顶锻。

先带电顶锻，再无电顶锻到一定长度，焊接接头即告完成。

(2)预热闪光焊预热闪光焊是在连续闪光焊前增加一次预热过程，以扩大焊接热影响区。

其工艺过程包括：预热、闪光和顶锻过程。

施焊时先闭合电源，然后使两钢筋端面交替地接触和分开，这时钢筋端面的间隙中发出断续的闪光，而形成预热过程。

当钢筋达到预热温度后进入闪光阶段，随后顶锻而成。

(3)闪光—预热—闪光焊闪光—预热—闪光焊是在预热闪光焊前加一次闪光过程，目的是使不平整的钢筋端面熔化平整，使预热均匀。

其工艺过程包括：一次闪光、预热、二次闪光及顶锻过程。

施焊时首先连续闪光，使钢筋端部闪平，然后同预热闪光焊。

钢筋直径较粗时，宜采用预热闪光焊与闪光－预热－闪光焊。

2．电阻点焊连接将钢筋交叉点置于点焊机的两电极间，因接触点的电阻较大，当钢筋通电发热至一定温度后，加压使焊点焊合，这种焊接方法称为电阻点焊。

电阻点焊连接采用的设备是单点点焊机、多头点焊机、悬挂式点焊机。

点焊过程可分为预压、加热熔化、冷却结晶三个阶段。

加热熔化阶段包括两个过程：在通电开始一段时间后，接触点扩大，固态金属因加热而膨胀。

在焊接压力作用下，焊接处金属产生塑性变形，并挤向工件间缝隙中，继续加热后，开始出现熔化点，并逐渐扩大成所要求的核心尺寸时，切断电流。
