第14章习题 二极管和晶体管
- 格式:doc
- 大小:432.57 KB
- 文档页数:7
电工类第五版《电子技术基础》全章节习题与及答案一.填空题:(共59题)1.PN结正向偏置时,应该是P区的电位比N区的电位高。
2.硅二极管导通时的正向管压降约为0.7V 。
3.锗二极管导通时的正向管压降约为0.2V 。
4.半导体三极管放大的实质是小电流控制大电流。
5.工作在截止和饱和状态的三极管可作为开关器件使用。
6.三极管的极限参数分别是I CM、P CM和U CEO。
7.在共射极放大电路中输出电压和输入电压的相位相反。
[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。
10.在放大电路中负载电阻值越大其电压放大倍数越大。
11.反馈放大器是由基本放大电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流。
14.反馈信号增加原输入信号的反馈叫正反馈。
15.反馈信号减弱原输入信号的反馈叫负反馈。
16.放大直流信号时放大器应采用的耦合方式为直接耦合。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和专用型。
19.线性状态的理想集成运算放大器,两输入端电位差=0。
20.线性状态的理想集成运算放大器,两输入端的电流=0。
21.单门限电压比较器中的集成运放工作在开环状态。
22.单门限电压比较器中的集成运放属于线性应用。
23.将交流电变换成直流的过程叫整流。
24.在单相桥式整流电路中,如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
25.在输出电压平均值相等的情况下,三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。
27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。
28.三端可调输出稳压器的三端是指输入、输出和调整三端。
29.三端固定输出稳压器CW7812型号中的12表示为 12 V。
半导体器件物理课后作业第二章对发光二极管(LED)、光电二极管(PD)、隧道二极管、齐纳二极管、变容管、快恢复二极管和电荷存储二极管这7个二端器件,请选择其中的4个器件,简述它们的工作原理和应用场合。
解:发光二极管它是半导体二极管的一种,是一种固态的半导体器件,可以把电能转化成光能;常简写为LED。
工作原理:发光二极管与普通二极管一样是由一个PN结组成,也具有单向导电性。
当给发光二极管加上正向电压后,从P区注入到N区的空穴和由N区注入到P区的电子,在PN结附近数微米内分别与N区的电子和P区的空穴复合,产生自发辐射的荧光。
不同的半导体材料中电子和空穴所处的能量状态不同。
当电子和空穴复合时释放出的能量多少是不同的,释放出的能量越多,则发出的光的波长越短;反之,则发出的光的波长越长。
应用场合:常用的是发红光、绿光或黄光的二极管,它们主要用于各种LED显示屏、彩灯、工作(交通)指示灯以及居家LED节能灯。
光电二极管光电二极管(Photo-Diode)和普通二极管一样,也是由一个PN结组成的半导体器件,也具有单方向导电特性,但在电路中它不是作整流元件,而是把光信号转换成电信号的光电传感器件。
工作原理:普通二极管在反向电压作用时处于截止状态,只能流过微弱的反向电流,光电二极管在设计和制作时尽量使PN结的面积相对较大,以便接收入射光,而电极面积尽量小些,而且PN结的结深很浅,一般小于1微米。
光电二极管是在反向电压作用下工作的,没有光照时,反向电流极其微弱,叫暗电流;当有光照时,携带能量的光子进入PN结后,把能量传给共价键上的束缚电子,使部分电子挣脱共价键,从而产生电子—空穴对,称为光生载流子。
它们在反向电压作用下参加漂移运动,使反向电流迅速增大到几十微安,光的强度越大,反向电流也越大。
这种特性称为“光电导”。
光电二极管在一般照度的光线照射下,所产生的电流叫光电流。
如果在外电路上接上负载,负载上就获得了电信号,而且这个电信号随着光的变化而相应变化。
第二章半导体二极管及其基本电路2-1.填空(1)N型半导体是在本征半导体中掺入;P型半导体是在本征半导体中掺入。
(2)当温度升高时,二极管的反向饱和电流会。
(3)PN结的结电容包括和。
(4)晶体管的三个工作区分别是、和。
在放大电路中,晶体管通常工作在区。
(5)结型场效应管工作在恒流区时,其栅-源间所加电压应该。
(正偏、反偏)答案:(1)五价元素;三价元素;(2)增大;(3)势垒电容和扩散电容;(4)放大区、截止区和饱和区;放大区;(5)反偏。
2-2.判断下列说法正确与否。
(1)本征半导体温度升高后,两种载流子浓度仍然相等。
()(2)P型半导体带正电,N型半导体带负电。
()(3)结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压,才能保证R GS大的特点。
()(4)只要在稳压管两端加反向电压就能起稳压作用。
()(5)晶体管工作在饱和状态时发射极没有电流流过。
()(6)在N型半导体中如果掺入足够量的三价元素,可将其改型为P型半导体。
()(7)PN结在无光照、无外加电压时,结电流为零。
()(8)若耗尽型N沟道MOS场效应管的U GS大于零,则其输入电阻会明显减小。
()答案:(1)对;温度升高后,载流子浓度会增加,但是对于本征半导体来讲,电子和空穴的数量始终是相等的。
(2)错;对于P型半导体或N型半导体在没有形成PN结时,处于电中性的状态。
(3)对;结型场效应管在栅源之间没有绝缘层,所以外加的栅-源电压应使栅-源间的耗尽层承受反向电压,才能保证R GS大的特点。
(4)错;稳压管要进入稳压工作状态两端加反向电压必须达到稳压值。
(5)错;晶体管工作在饱和状态和放大状态时发射极有电流流过,只有在截止状态时没有电流流过。
(6)对;N型半导体中掺入足够量的三价元素,不但可复合原先掺入的五价元素,而且可使空穴成为多数载流子,从而形成P型半导体。
(7)对;PN结在无光照、无外加电压时,处于动态平衡状态,扩散电流和漂移电流相等。
半导体器件是一种能够控制和放大电流的电子器件,是现代电子技术的核心组成部分。
其中,分立器件、微波二极管和晶体管是半导体器件的重要代表。
本文将分别介绍这三种器件的特点、原理和应用。
一、分立器件1.概述分立器件是指独立存在、不与其他器件直接耦合的半导体器件,包括二极管、三极管、场效应晶体管等。
它们具有较高的工作频率和功率,广泛应用于通信、计算机、电源等领域。
2.二极管二极管是一种常见的分立器件,具有正向导通、反向截止的特性。
它主要用于整流、限流、稳压等电路中,是电子设备中不可或缺的元件。
3.三极管三极管是一种具有放大功能的分立器件,常用于放大、开关、调节信号等电路中。
它具有<状态|三种工作状态>:放大、饱和和截止,是电子技术中的重要组成部分。
二、微波二极管1.概述微波二极管是一种特殊的二极管,能够在较高频率下工作。
它具有快速开关速度、低损耗、稳定性好的特点,在微波通信、雷达、太赫兹技术等领域有广泛应用。
2.特点微波二极管具有低噪声、高增益、快速响应等特点,适用于高频信号的检测、调制和整形。
它是微波领域中不可或缺的器件之一。
3.原理微波二极管的工作原理主要涉及微波的电荷输运、电磁场的作用等,是电磁波和电子运动相互作用的产物。
三、晶体管1.概述晶体管是一种半导体器件,具有放大、开关、调节信号等功能。
它取代了真空管,是现代电子技术中的重要组成部分。
2.种类晶体管按结构可分为双极型和场效应型两大类,其中双极型晶体管常用于低频放大、中频放大等电路中,而场效应型晶体管主要用于高频放大、功率放大等领域。
3.应用晶体管广泛应用于电视、收音机、计算机、通信设备等各类电子产品中,在现代科技的发展中发挥着不可替代的作用。
结语半导体器件分立器件、微波二极管和晶体管是现代电子技术中的重要组成部分,它们在不同领域具有重要的应用价值。
随着科技的不断进步,半导体器件将会迎来更广阔的发展空间,为人类生活和工作带来更多的便利和创新。
二级管电路习题选1 在题1.1图所示电路中,U 0电压为( )。
(a )12V (b )-9V (c )-3V2 在题1.2图所示电路中,所有二极管均为理想元件,则D 1、D 2、D 3的工作状态为( )。
(a )D 1导通,D 2、D 3截止 (b )D 1、D 2截止,D 3导通 (c )D 1、D 3截止,D 2导通题1.1图 题1.2图3 在题1.3图所示电路中,所有二极管均为理想元件,则D 1、D 2的工作状态为( )。
(a )D 1导通,D 2、截止 (b )D 1、D 2均导通 (c )D 1、截止,D 2导通题1.3图 题1.4图4 在题1.4图所示电路中,D 1、D 2为理想元件,则电压U 0为( )。
(a )3V (b )5V (c )2V5 电路如题1.5图(a )所示,二极管D 为理想元件,输入信号u i 为图(b )所示的三角波,则输出电压u 0 的最大值为( )。
(a )5V (b )17V (c )7V(a )(b)题1.5图6 在题1.6图所示电路中,二极管为理想元件,u A =3v,u B =2sinωtV,R=4KΩ,则u F 等于( ).(a )3V (b )2sinωtV (c)3+2sinωtV题1.6图 题1.7图7 在题1.7图所示电路中,二极管为理想元件,则输出电压U 0为( )。
(a )3V (b )0V (c )-12V8 在题1.8图(1)所示电路中,二极管D 为理想元件,设u 1=2sinωtV,稳压二极管D Z 的稳定电压为6V ,正向压降不计,则输出电压u 0的波形为图(2)中的波形( )。
(1) (2)9 在题1.9图所示电路中,稳压二极管D Z2的稳定电压为6V,D Z2的稳定电压为12V,则输出电压U0等于()。
18V(a)12V (b)6V (c)10 在题1.10图所示电路中,稳压二极管D Z1和D Z2的稳定电压分别为6V和9V,正向电压降都是0.7V。
二极管和二极和二极整流电路练习题晶体二极管和二极管整流电路复习题复习题一(二极管的单向导电性)一、填空题:1晶体二极管加_____________ 时导通,加______ 电压时截止,这一导电特性称为晶体二极管的单向导电性。
二、判断题:1二极管加上反向电压时,它的正极电位比负极电位高。
()2由于二极管具有单向导电性,所以二极管要正向接入电路才能发挥作用。
()3、二极管两端加上正向电压就导通。
()4、二极管导通时两端所加的是正向偏置电压。
()三、选择题:1晶体二极管的阳极电位是-10V,阴极电位是-5V,则该晶体二极管处于)状态。
A零偏B反偏D正偏2、如果把二极管的阳极接到6V的电源正极,把阴极接到电源的负极,二极管会()。
A正偏B反偏C不允许这样接3、晶体二极管正偏时相当于()A断开的开关B闭合的开关C以上都不对4、二极管具有()A信号放大作用B单向导电性C双向导电性D负阻特性四、问答题:1如图所示的电路中,当输入端a b间输入交流电压时,通过R i、R2两电阻上的是交流电,还是直流电。
2、二极管电路如下图所示,判断图中二极管的状态是导通还是截止,并确定输出电压为多少3、如下图所示,二极管导通电压约为0.7V,试分析开关断开和闭合时电R 上的压各为多少。
4、在下图所示的电路中,灯会亮吗?复习题二(PN结)一、填空题:1半导体是指导电性能______________ 的物体。
2、在半导体中存在两种载流子:一种是 _________ ,带_____ 电;一种是_________ ,带____ 电。
3、_________________________ 称为本征半导体。
4、P型半导体又称______ 半导体,其内部空穴数量 _____ (填“多于”或“少于”)自由电子数量,________ 是多数载流子。
5、P型半导体又称______ 半导体,其内部空穴数量 _____ (填“多于”或“少于”)自由电子数量, _______ 是多数载流子。

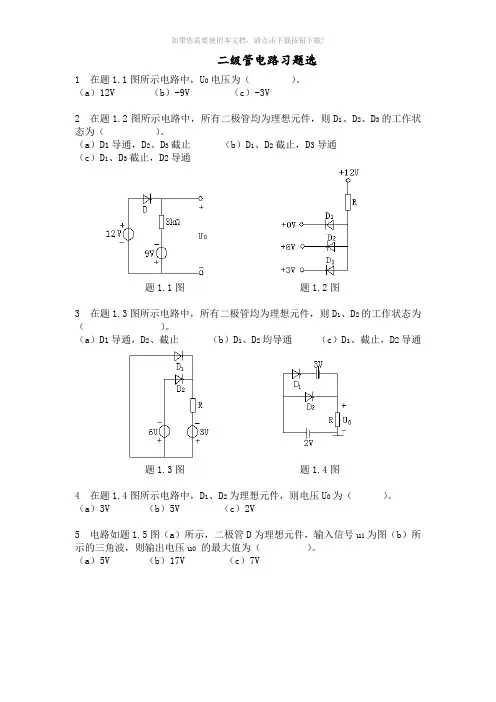

二级管电路习题选1 在题1.1图所示电路中,U0电压为()。
(a)12V (b)-9V (c)-3V2 在题1.2图所示电路中,所有二极管均为理想元件,则D1、D2、D3的工作状态为()。
(a)D1导通,D2、D3截止(b)D1、D2截止,D3导通(c)D1、D3截止,D2导通题1.1图题1.2图3 在题1.3图所示电路中,所有二极管均为理想元件,则D1、D2的工作状态为()。
(a)D1导通,D2、截止(b)D1、D2均导通(c)D1、截止,D2导通题1.3图题1.4图4 在题1.4图所示电路中,D1、D2为理想元件,则电压U0为()。
(a)3V (b)5V (c)2V5 电路如题1.5图(a)所示,二极管D为理想元件,输入信号u i为图(b)所示的三角波,则输出电压u0的最大值为()。
(a)5V (b)17V (c)7V(a)(b)题1.5图6 在题1.6图所示电路中,二极管为理想元件,u A=3v,u B=2sinωtV,R=4KΩ,则u F等于( ).(a)3V (b)2sinωtV (c)3+2sinωtV题1.6图题1.7图7 在题1.7图所示电路中,二极管为理想元件,则输出电压U0为()。
(a)3V (b)0V (c)-12V8 在题1.8图(1)所示电路中,二极管D为理想元件,设u1=2sinωtV,稳压二极管D Z的稳定电压为6V,正向压降不计,则输出电压u0的波形为图(2)中的波形()。
(1) (2)9 在题1.9图所示电路中,稳压二极管D Z2的稳定电压为6V,D Z2的稳定电压为12V,则输出电压U0等于()。
(a)12V (b)6V (c)18V10 在题1.10图所示电路中,稳压二极管D Z1和 D Z2的稳定电压分别为6V和9V,正向电压降都是0.7V。
则电压U0等于()。
(a)3V (b)15V (c)-3V11 在题1.11图所示电路中,稳压二极管D Z1的稳定电压U Z1=12V,D Z2的稳定电压U Z2=6V,则电压U0等于()。
半导体器件物理施敏答案【篇一:施敏院士北京交通大学讲学】t>——《半导体器件物理》施敏 s.m.sze,男,美国籍,1936年出生。
台湾交通大学电子工程学系毫微米元件实验室教授,美国工程院院士,台湾中研院院士,中国工程院外籍院士,三次获诺贝尔奖提名。
学历:美国史坦福大学电机系博士(1963),美国华盛顿大学电机系硕士(1960),台湾大学电机系学士(1957)。
经历:美国贝尔实验室研究(1963-1989),交通大学电子工程系教授(1990-),交通大学电子与资讯研究中心主任(1990-1996),国科会国家毫微米元件实验室主任(1998-),中山学术奖(1969),ieee j.j.ebers奖(1993),美国国家工程院院士(1995), 中国工程院外籍院士 (1998)。
现崩溃电压与能隙的关系,建立了微电子元件最高电场的指标等。
施敏院士在微电子科学技术方面的著作举世闻名,对半导体元件的发展和人才培养方面作出了重要贡献。
他的三本专著已在我国翻译出版,其中《physics of semiconductor devices》已翻译成六国文字,发行量逾百万册;他的著作广泛用作教科书与参考书。
由于他在微电子器件及在人才培养方面的杰出成就,1991年他得到了ieee 电子器件的最高荣誉奖(ebers奖),称他在电子元件领域做出了基础性及前瞻性贡献。
施敏院士多次来国内讲学,参加我国微电子器件研讨会;他对台湾微电子产业的发展,曾提出过有份量的建议。
主要论著:1. physics of semiconductor devices, 812 pages, wiley interscience, new york, 1969.2. physics of semiconductor devices, 2nd ed., 868 pages, wiley interscience, new york,1981.3. semiconductor devices: physics and technology, 523 pages, wiley, new york, 1985.4. semiconductor devices: physics and technology, 2nd ed., 564 pages, wiley, new york,2002.5. fundamentals of semiconductor fabrication, with g. may,305 pages, wiley, new york,20036. semiconductor devices: pioneering papers, 1003 pages, world scientific, singapore,1991.7. semiconductor sensors, 550 pages, wiley interscience, new york, 1994.8. ulsi technology, with c.y. chang,726 pages, mcgraw hill, new york, 1996.9. modern semiconductor device physics, 555 pages, wiley interscience, new york, 1998. 10. ulsi devices, with c.y. chang, 729 pages, wiley interscience, new york, 2000.课程内容及参考书:施敏教授此次来北京交通大学讲学的主要内容为《physics ofsemiconductor device》中的一、四、六章内容,具体内容如下:chapter 1: physics and properties of semiconductors1.1 introduction 1.2 crystal structure1.3 energy bands and energy gap1.4 carrier concentration at thermal equilibrium 1.5 carrier-transport phenomena1.6 phonon, optical, and thermal properties 1.7 heterojunctions and nanostructures 1.8 basic equations and exampleschapter 4: metal-insulator-semiconductor capacitors4.1 introduction4.2 ideal mis capacitor 4.3 silicon mos capacitorchapter 6: mosfets6.1 introduction6.2 basic device characteristics6.3 nonuniform doping and buried-channel device 6.4 device scaling and short-channel effects 6.5 mosfet structures 6.6 circuit applications6.7 nonvolatile memory devices 6.8 single-electron transistor iedm,iscc, symp. vlsi tech.等学术会议和期刊上的关于器件方面的最新文章教材:? s.m.sze, kwok k.ng《physics of semiconductordevice》,third edition参考书:? 半导体器件物理(第3版)(国外名校最新教材精选)(physics of semiconductordevices) 作者:(美国)(s.m.sze)施敏 (美国)(kwok k.ng)伍国珏译者:耿莉张瑞智施敏老师半导体器件物理课程时间安排半导体器件物理课程为期三周,每周六学时,上课时间和安排见课程表:北京交通大学联系人:李修函手机:138******** 邮件:lixiuhan@案2013~2014学年第一学期院系名称:电子信息工程学院课程名称:微电子器件基础教学时数: 48授课班级: 111092a,111092b主讲教师:徐荣辉三江学院教案编写规范教案是教师在钻研教材、了解学生、设计教学法等前期工作的基础上,经过周密策划而编制的关于课程教学活动的具体实施方案。
班级: 姓名: 学号: 成绩:14-1:电路如图所示,试分析当U1=3V时,哪些二极管导通?当U1=0V时,哪些二极管导通?(写出分析过程,并设二极管正向压降为0.7V)。
AD1D3U15V-U i(V)10D5U i U03+t-2(1) (2)(3) (4)(1)电工学A(2)习题册-半导体器件D2D45V-14-2:图(1)是输入电压U i的波形。
试由图(2)画出对应于U i的输出电压U o、电阻R上电压U R和二极管D上电压U D的波形,并用基尔霍夫电压定律检验各电压之间的关系。
二极管的正向压降可忽略不计。
14-3:在下列各电路图中,E=3V,U i=10sin t V,二极管的正向压降可忽略不计,试分别画出输出电压U O的波形。
++-R图1 图214-4:在下图中,试求下列几种情况下输出端的电位VF 及各元件中通过的电流:(1)VA=+5V ,VB=0V ;(2)VA=+6.5V ,VB=+5V ;(3)VA=VB=+3V 。
设二极管的正向电阻为零,反向电阻为无穷大,正向压降 忽略不计。
DA1k VA VFVBR 9k1kDB(2)14-5:放大电路如图所示,通过计算分别说明电路中的晶体管工作在放大区、饱和区还是截止区?12V6V6V500k Ω4k Ω51k Ω2k Ω100k Ω1.5k Ωβ=50 β=40 β=4014-6:测得工作在放大电路中的几个晶体管的三个电极对地电位为U 1、U 2、U 3,对应数值分别为:(2)U 1 = -2V ,U 2 = -2.3V ,U 3 = -6V 画图说明它们是PNP 型还是NPN 型?是硅管还是锗管?同时确定三个电极e 、b 、c 在图上标出。
14-7:什么叫三极管的极限参数?集电极电流I C 超过I CM ,管子是否被烧坏?U CE 超过U (BR)CEO 又会怎样?为什么不允许同时达到?(3)(1) U 1 =3.5V,U 2 =2.8V,U 3 =12V (3)U 1 =6V,U 2 =11.3V,U 3 =12V(4)U 1 =6V,U 2 =11.8V,U 3 =12V班级:姓名:学号:成绩:15-1:晶体管放大电路如图(a)所示,已知U CC =12V ,R C =3k Ω,R B =240k Ω,晶体管的β=40。
第六章二极管与晶体管6.1半导体导电和导体导电的主要差别有哪几点?答:半导体导电和导体导电的主要差别有三点,一是参与导电的载流子不同,半导体中有电子和空穴参与导电,而导体只有电子参与导电;二是导电能力不同,在相同温度下,导体的导电能力比半导体的导电能力强得多;三是导电能力随温度的变化不同,半导体的导电能力随温度升高而增强,而导体的导电能力随温度升高而降低,且在常温下变化很小。
6.2杂质半导体中的多数载流子和少数载流子是如何产生的?杂质半导体中少数载流子的浓度与本征半导体中载流子的浓度相比,哪个大?为什么?答:杂质半导体中的多数载流子主要是由杂质提供的,少数载流子是由本征激发产生的,由于掺杂后多数载流子与原本征激发的少数载流子的复合作用,杂质半导体中少数载流子的浓度要较本征半导体中载流子的浓度小一些。
6.3什么是二极管的死区电压?它是如何产生的?硅管和锗管的死区电压的典型值是多少?答:当加在二极管上的正向电压小于某一数值时,二极管电流非常小,只有当正向电压大于该数值后,电流随所加电压的增大而迅速增大,该电压称为二极管的死区电压,它是由二极管中PN的内电场引起的。
硅管和锗管的死区电压的典型值分别是0.7V和0.3V。
6.4为什么二极管的反向饱和电流与外加电压基本无关,而当环境温度升高时又显著增大?答:二极管的反向饱和电流是由半导体材料中少数载流子的浓度决定的,当反向电压超过零点几伏后,少数载流子全部参与了导电,此时增大反向电压,二极管电流基本不变;而当温度升高时,本征激发产生的少数载流子浓度会显著增大,二极管的反向饱和电流随之增大。
6.5怎样用万用表判断二极管的阳极和阴极以及管子的好坏。
答:万用表在二极管档时,红表笔接内部电池的正极,黑表笔接电池负极(模拟万用表相反),测量时,若万用表有读数,而当表笔反接时万用表无读数,则说明二极管是好的,万用表有读数时,与红表笔连接的一端是阳极;若万用表正接和反接时,均无读数或均有读数,则说明二极管已烧坏或已击穿。
半导体例题及习题第⼀章半导体⼆极管、三极管例题解析例1-1 求图1.1电路中的I 1、I 2、I O 及U O 的值?(硅管 U F =0.7V )图1.1解题要领:判断⼆极管的状态,将⼆极管从电路中取出后⽐较管⼦阳极、阴极电位⾼低;解:∵21DD DD V V ? ∴V D 导通U O =V DD1-U F =15-0.7=14.3V8.433.14===L O O R U I mA)(1.73.28.421mA I I I O =+=+=mA R V U I DD O 3.21123.1422=-=-=例1-2 图1.2中,试求下列⼏种情况下输出端电位V Y 。
(1)V A =3V ,V B =0V ;(2)V A =0V ,V B =3V ;(3)V A =V B =0V ;(4)V A =V B =3V 。
设⼆极管的正向电阻为零,反向电阻为⽆穷⼤。
图1.2 解题要领:两个或两个以上阴极(或阳极)连在⼀起时,阳极电位⾼(或阴极电位低)的⼆极管优先导通,然后再判断其它管解:(1)、⼆极管V DB 优先导通,则V Y =0V ,V DA 截⽌。
(2)、⼆极管V DA 优先导通,则V Y =0V ,V DB 截⽌。
(3)、V DA 和VDB 两管都导通V Y =0V(4)、V DA和VDB两管都导通V Y=3V例1-3⼀个晶体管在放⼤电路中看不出型号,也没有其它标记,但⽤万⽤表测得它的三个电极A、B、C对地电位分别为VA=-9V,VB=-6V,VC=-6.2V, 试判断该三极管的类型和A、B、C各对应三极管的什么极?解题要领:如何判断三极管的类型和电极?1、硅管或锗管的判别原则:发射结正向压降是0.7V左右为硅管,0.2V为锗管,且b极电位处于中间值,由此初步确定b极、e极;2、NPN管或PNP管的判别原则:处于放⼤状态的NPN管中其集电极电位为最⾼,⽽PNP管为最低;3、电极判别:弄清管⼦的类型之后,再结合各电极的电位就很容易判别它的各个电极。
电子元器件考试及答案一、单项选择题(每题2分,共20分)1. 电子元器件是构成电子电路的基本单元,以下哪个不是电子元器件?A. 电阻器B. 电容器C. 电感器D. 变压器答案:D2. 下列哪个参数是电阻器的主要参数?A. 电阻值B. 电感值C. 电容值D. 频率答案:A3. 电容器的主要功能是什么?A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案:A4. 电感器的主要功能是什么?A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案:B5. 半导体二极管的主要功能是什么?A. 整流B. 放大C. 振荡D. 调制答案:A6. 晶体管的主要功能是什么?A. 整流B. 放大C. 振荡D. 调制答案:B7. 集成电路的主要功能是什么?B. 放大C. 振荡D. 调制答案:B8. 场效应晶体管的主要功能是什么?A. 整流B. 放大C. 振荡D. 调制答案:B9. 电子元器件的封装方式有多种,以下哪个不是常见的封装方式?A. DIPC. QFPD. BGA答案:B10. 电子元器件的标记方式有多种,以下哪个不是常见的标记方式?A. 数字标记B. 色环标记C. 条形码标记D. 字母标记答案:C二、多项选择题(每题3分,共15分)11. 以下哪些是电子元器件的主要参数?A. 电阻值B. 电感值C. 电容值D. 频率答案:ABC12. 以下哪些是电容器的常见类型?A. 陶瓷电容器B. 电解电容器C. 薄膜电容器D. 晶体电容器答案:ABCD13. 以下哪些是电感器的常见类型?A. 线圈电感器B. 铁氧体电感器C. 陶瓷电感器D. 薄膜电感器答案:ABCD14. 以下哪些是半导体二极管的常见类型?A. 整流二极管B. 发光二极管C. 稳压二极管D. 变容二极管答案:ABCD15. 以下哪些是晶体管的常见类型?A. 双极型晶体管(BJT)B. 场效应晶体管(FET)C. 金属氧化物半导体场效应晶体管(MOSFET)D. 绝缘栅双极晶体管(IGBT)答案:ABCD三、判断题(每题2分,共20分)16. 电阻器的电阻值越大,其阻抗也越大。
《电力电子技术》机械工业出版社命题人马宏松第一章功率二极管和晶闸管知识点:●功率二极管的符号,特性,参数●晶闸管的符号、特性、参数、工作原理●双向晶闸管的符号、特性、参数、工作原理●可关断晶闸管的符号、特性、参数、工作原理一、填空题1、自从_1956__ __ 年美国研制出第一只晶闸管。
2、晶闸管具有体积小、重量轻、损耗小、控制特性好等特点。
3、晶闸管的三个极分别为阳极、阴极、门极。
4、晶闸管导通的条件:在晶闸管的阳极和阴极间加正向电压,同时在它的阴极和门极间也加正向电压,两者缺一不可。
5、晶闸管一旦导通,门极即失去控制作用。
6、晶闸管的关断条件:使流过晶闸管的阳极电流小于维持电流。
7、双向晶闸管的四种触发方式:I+ 触发方式 I-触发方式Ⅲ+触发方式Ⅲ-触发方式。
8、GTO的开通时间由延迟时间和上升时间组成。
9、GTO的关断时间由存储时间、下降时间、和尾部时间。
10、功率二极管的导通条件:加正向电压导通,加反向电压截止。
11、对同一晶闸管,维持电流I H 与擎住电流I L在数值大小上有I L___>_____I H。
12、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为,U DSM__<______U BO13、普通晶闸管内部有两个PN结,,外部有三个电极,分别是阳极A极阴极K 极和门极G极。
14、晶闸管在其阳极与阴极之间加上正向电压的同时,门极上加上触发电压,晶闸管就导通。
15、、晶闸管的工作状态有正向阻断状态,正向导通状态和反向阻断状态。
16、某半导体器件的型号为KP50—7的,其中KP表示该器件的名称为普通晶闸管,50表示额定电流50A,7表示额定电压700V。
17、只有当阳极电流小于维持电流电流时,晶闸管才会由导通转为截止。
18、当增大晶闸管可控整流的控制角α,负载上得到的直流电压平均值会减小。
二、判断题1、第一只晶闸管是1960年诞生的。
(错)2、1957年至1980年称为现代电力电子技术阶段。
第一章二极管及其应用一.填空题(共20道)1.利用半导体的特性,可制成和半导体。
2.PN结最重要的特性是__________,它是一切半导体器件的基础。
3.半导体最主要的导电特性是、和。
4.导电能力介于导体和绝缘体之间的物质称为__________,常用的半导体材料有________和__________等。
5.根据导电能力来衡量,自然界的物质可以分为__________、________和______________三类。
6. PN结正向偏置时,应该是P区的电位比N区的电位_____。
7. PN结正偏时,P区接电源的____极,N区接电源的____极;PN结反偏时,P区接电源的_____极,N区接电源的____极。
8.硅二极管的死区电压为V,锗二极管的为 V;导通管压降,硅管为V,锗管为V。
9.当电压时,反向电流会急剧增大,这种现象称为""。
10.发光二极管和光敏二极管也是常用的二极管,其中_________________是用来将光信号变成电信号的,_________________是作为显示器件用的。
11.晶体二极管是用一个PN结制成的半导体器件,它的最基本的性质是______________,用伏安特性来描述。
硅管的死区电压和正向压降比锗管的_____________,而反向饱和电流比锗管的______________得多。
12.发光二极管将信号转换成信号;光电二极管将信号转换成信号。
13.有一锗二极管正反向电阻均接近于零,表明该二极管已_____________;有一硅二极管正、反向电阻均接近于无穷大,表明二极管已_______________。
14.2CW是____________材料的__________二极管;2AP是__________材料的____________二极管;2DZ是____________材料的__________二极管;2AK是___________材料的___________二极管。
(第一章)一、填空题1、普通晶闸管内部有PN结,,外部有三个电极,分别是极极和极。
1、两个、阳极A、阴极K、门极G。
2、晶闸管在其阳极与阴极之间加上电压的同时,门极上加上电压,晶闸管就导通。
2、正向、触发。
3、、晶闸管的工作状态有正向状态,正向状态和反向状态。
阻断、导通、阻断。
4、某半导体器件的型号为KP50—7的,其中KP表示该器件的名称为,50表示,7表示。
4、普通晶闸管、额定电流50A、额定电压100V。
5、只有当阳极电流小于电流时,晶闸管才会由导通转为截止。
5、维持电流。
6、当增大晶闸管可控整流的控制角α,负载上得到的直流电压平均值会。
减小。
7、按负载的性质不同,晶闸管可控整流电路的负载分为性负载,性负载和负载三大类。
7、电阻、电感、反电动势。
8、当晶闸管可控整流的负载为大电感负载时,负载两端的直流电压平均值会,解决的办法就是在负载的两端接一个。
8、减小、并接、续流二极管。
9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。
要求管子的额定电流值要些。
9、小、脉冲、小、大。
10、单结晶体管的内部一共有个PN结,外部一共有3个电极,它们分别是极、极和极。
10、一个、发射极E、第一基极B1、第二基极B2。
11、当单结晶体管的发射极电压高于电压时就导通;低于电压时就截止。
11、峰点、谷点。
12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压,保证在管子阳极电压每个正半周内以相同的被触发,才能得到稳定的直流电压。
12、同步、时刻。
13、晶体管触发电路的同步电压一般有同步电压和电压。
13、正弦波、锯齿波。
14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加,利用改变的大小,来实现移相控制。
14、正弦波同步电压、控制电压、控制电压。
15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。
15、关断过电压。
16、为了防止雷电对晶闸管的损坏,可在整流变压器的一次线圈两端并接一个或。
电工与电子技术-半导体器件电子教案第一章:半导体基础知识1.1 半导体的概念与分类1.2 半导体的物理性质1.3 半导体材料的制备与掺杂1.4 半导体器件的优点与局限性第二章:二极管2.1 二极管的结构与工作原理2.2 二极管的伏安特性2.3 二极管的分类与参数2.4 二极管的应用举例第三章:晶体管3.1 晶体管的结构与工作原理3.2 晶体管的分类与参数3.3 晶体管的放大作用3.4 晶体管的应用举例第四章:场效应晶体管4.1 场效应晶体管的结构与工作原理4.2 场效应晶体管的分类与参数4.3 场效应晶体管与晶体管的比较4.4 场效应晶体管的应用举例第五章:集成电路5.2 集成电路的分类与特点5.3 集成电路的封装与测试5.4 集成电路的应用举例第六章:晶闸管6.1 晶闸管的结构与工作原理6.2 晶闸管的伏安特性6.3 晶闸管的触发与维持6.4 晶闸管的应用举例第七章:可控硅7.1 可控硅的结构与工作原理7.2 可控硅的触发与控制7.3 可控硅的应用领域7.4 可控硅与其他器件的比较第八章:集成电路设计基础8.1 集成电路设计的基本流程8.2 数字集成电路设计8.3 模拟集成电路设计8.4 集成电路设计软件与工具第九章:集成电路制造技术9.1 集成电路的制造流程9.2 晶圆制造技术9.4 集成电路制造的发展趋势第十章:半导体器件的检测与维护10.1 半导体器件的检测方法10.2 半导体器件的测试仪器与设备10.3 半导体器件的维护与保养10.4 半导体器件的故障分析与处理第十一章:功率半导体器件11.1 功率二极管和快恢复二极管11.2 晶闸管模块和GTO11.3 IGBT和MOSFET11.4 功率集成电路和模块第十二章:传感器与半导体器件12.1 温度传感器12.2 压力传感器12.3 光敏传感器和光电子器件12.4 超声波传感器和其他传感器第十三章:半导体器件在通信技术中的应用13.1 晶体管在放大器和振荡器中的应用13.2 集成电路在数字通信中的应用13.3 光电器件在光纤通信中的应用13.4 射频识别技术(RFID)和半导体器件第十四章:半导体器件在计算机技术中的应用14.1 微处理器和逻辑集成电路14.2 存储器原理和存储器芯片14.3 显卡和显示技术中的半导体器件14.4 固态硬盘和闪存技术第十五章:半导体器件的安全、环保与可靠性15.1 半导体器件的安全性15.2 环保型半导体器件的设计与制造15.3 半导体器件的可靠性原理15.4 故障诊断和寿命预测技术重点和难点解析本文主要介绍了电工与电子技术中的半导体器件相关知识,包括半导体基础知识、二极管、晶体管、场效应晶体管、集成电路、晶闸管、可控硅、集成电路设计基础、集成电路制造技术、半导体器件的检测与维护、功率半导体器件、传感器与半导体器件、半导体器件在通信技术中的应用、半导体器件在计算机技术中的应用以及半导体器件的安全、环保与可靠性等内容。
模拟电子技术复习题§1半导体二极管【知识点】1.半导体的基本知识和PN结单向导电性2.晶体管的电流放大作用3.二极管伏安特性曲线和主要参数4.二极管的基本特性、电路符号、工作原理5.晶体管的基本特性、电路符号、工作原理1、根据在纯净的半导体中的掺入的微量___元素不同,可形成P型半导体和N型半导体。
N型半导体又称为__电子__型半导体,其内部少数载流子是自由电子_____。
2、二极管导通后,硅二极管的正向压降约为_0.7___V,锗二极管的正向压降约为_0.3__V。
3、利用二极管的__单相导电性______可以组成整流电路。
4、光电二极管的功能是将___光____信号转换为__电____信号,发光二极管的功能是将_电___信号转换为___光____信号。
5、P型半导体中多数载流子是__空穴_____A、正离子B、负离子C、空穴6、二极管的正向电阻___小于____反向电阻。
A、大于B、小于C、等于7、稳压管的稳压性能是利用__ B______实现的。
A、PN结的单向导电性B、PN结的反向击穿特性C、PN结的正向导通特性8、半导体中的空穴和自由电子数目相同,这样的半导体称为_____B ___A、P型半导体B、本征半导体C、N型半导体9、晶体二极管有一个PN结,所以有单向导电性。
(对)10、二极管的反向电阻越大,其单向导电性能就越好。
(对)11、常用的半导体材料有硅和锗。
(对)12、晶体二极管单向导电性是什么?答:当通入正向电压时导通,通入反向电压截止。
13、在图电路中,( B )图的小指示灯不会亮。
§2半导体三极管及其基本放大电路【知识点】1.放大电路的基本概念2.静态工作点的概念和了解分压式偏置放大电路静态工作点稳定条件、稳定过程3.放大电路波形失真及其调整方法4.电压放大倍数,输入、输出电阻的概念5.射极输出器的特性及应用6.差分放大电路的结构和性能、特点7.基本放大电路的三种基本组态8.放大电路的耦合方式及频率特性9.基本共射放大电路的结构及工作原理10.基本放大电路的分析方法1、画放大器的直流通路时把_电容__视为开路,画交流通路时把___电容_和_电源_视为短路。
第14章 二极管和晶体管 练习题
1
选择与填空题
14-001、测得电路中几个三极管的各极对地电压题2.8图所示,其中某些管子
已损坏。对于已损坏的管子,判断损坏情况;其他管子则判断它们各工作在放
大,饱和和截止中的哪个状态? 判断是锗管还是硅管?
+0.7V+2.7V+2V+2.3V+5V0V0V0V0V0V0V+6V+6V+3V
−5V
−0.2V
−6V−1V−2V−1.3V
−1V−1.7V−5.3V−6V
题 2.8图
(a)(b)(c)(e)(f)(g)(h)(d)
答案 (a) 放大 硅管 (b) 放大 锗管 (c) 饱和 硅管 (d) 坏
(e ) 坏 (f) 饱和 硅管 (g) 坏 (h) 放大 硅管
14-002、用直流电压表测某电路三只晶体管的三个电极对地的电压分别是如图所示。试指
出每只晶体管的E、B、C极。
14-003、
写出下图所示各电路的输出电压值,设图中二极管都是理想的。
①
② ③ V6V3 V3.2 1T① ②
③
V0
V5
V7.0
2
T
①
②
③ V6V6 V7.5
3
T
图(a)
图(b)
图(c)
第14章 二极管和晶体管 练习题
2
答案 (a) 2V (b) 0 V (c) -2 V (d) 2V (e ) 2 V (f) -2V
14-004、电路如图所示,设 DZ1 的稳定电压为6 V,DZ2 的稳定电压为12 V,
设稳压管的正向压降为0.7V,则输出电压UO 等于( )。
(a) 18V (b) 6.7V (c) 30V (d) 12.7V
30V
2k
U
O
D
Z1
D
Z2
+
-
+
-
答案 (b)
14-005、判断下图所示各电路中三极管的工作状态,( )图工作在截止区。
图1-2
14-006、
(1)二极管的正极电位为-5V,负极电位为-4.3V,则二极管处于( )状态。
(a)反偏 (b)正偏 (c)零偏
(2)稳压管是特殊的二极管,它一般工作在( )状态。
(a)正向导通 (b)反向截止 (c)反向击穿
(3)晶体管工作在放大区时,具有以下哪个特点( )。
(a)发射结反向偏置 (b)集电结反向偏置 (c)晶体管具有开关作用
(4)当三极管的两个PN结都有反偏电压时,则三极管处于( ),当三极管的两个PN结
都有正偏电压时,则三极管处于( )。
(a)截止状态 (b)饱和状态 (c)放大状态
第14章 二极管和晶体管 练习题
3
作图题
14-201、电路如图五所示,二极管的正向压降忽略不计,电路中
,sin10tVui
画出波形uo的波形
D
5V
+
iu-+-o
u
-
+
R
+
-+-
u1u
2
RLu
O
ABiViOT
(a)
+-
V
0
0
0
第14章 二极管和晶体管 练习题
4
分析计算题
14-301、
二极管电路如图所示,试判断图中的二极管是导通还是截止,并求出AO两端电压VAO。
设二极管是理想的。
解 图a:将D断开,以O点为电位参考点,D的阳极电位为-6 V,阴极电位为-12 V,
故 D处于正向偏置而导通,VAO=–6 V。
图b:对D1有阳极电位为 0V,阴极电位为-12 V,故D1导通,此后使D2的阴极电
位为 0V,而其阳极为-15 V,故D2反偏截止,VAO=0 V。
图c:对D1有阳极电位为12 V,阴极电位为0 V,对D2有阳极电位为12 V,阴极电位
为-6V.故D2更易导通,此后使VA=-6V;D1反偏而截止,故VAO=-6V。
14-302、图示放大电路中,电容CE断开后电路的电压放大倍数的大小将( )
A.减小
B.增大
C.忽大忽小
D.保持不变
第14章 二极管和晶体管 练习题
5
14-303、理想二极管构成的电路如题2图,其输出电压u0为( )
A.-6V
B.0V
C.+3V
D.+9V
14-304、某锗三极管测得其管脚电位如题3图所示,则可判定该管处在( )
A.放大状态
B.饱和状态
C.截止状态
D.无法确定伏态
14-305、
图13为稳压管稳压电路,分析当负载电阻不变,电网电压上升时,该
电路的稳压原理。[3分]
图 13解:Ui→Uo↑→IZ↑→IR↑→UR↑→Uo↓
14-306、如图1.1所示,二极管正向压降忽略不计,试求下列各种情况下输出端F点的
电位和电阻R、二极管VDA、VDB中流过的电流。
(1)VA=VB=0V(2)VA=6V,VB=0(3)VA=VB=6V。
图1.1
R
+
-
U
i
I
R
V I Z R
L
I
L
U
o
第14章 二极管和晶体管 练习题
6
解:(1)VUF0,mAIR5,mAIVDA5.2,mAIVDB5.2;
(2)VUF0,mAIR5,0VDAI,mAIVDB5;
(3)VUF6,mAIR2,mAIVDA1,mAIVDB1。
14-307、如图1.2所示,二极管正向压降忽略不计,试求下列各种情况下输出端F点的
电位和电阻R、二极管VDA、VDB中流过的电流。
(1)VA=10V,VB=0(2)VA=VB=6V。
图1.2
解:(1)VUF8,mAIR1,mAIVDA1,0VDBI;
(2)VUF3.5,mAIR67.0,mAIVDA33.0,mAIVDB33.0。
14-308、硅二极管电路如图所示,试判断图中二极管是导通还是截止?并求出AB两端的
电压值?
解:(a)DV导通,VUAB7.3;
(b)DV截止,VUAB7;
(c)1DV导通、2DV截止,VUAB7.0。
14-309、如图所示,已知在电路中无交流信号时测得晶体管(均为硅管)各极对地的电
位值,试说明各晶体管的工作状态。
第14章 二极管和晶体管 练习题
7
解:(a)饱和,(b)放大,(c)放大,(d)截止。
