161718电力系统短路分析正序负序零序

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时,回路中有漏电电流流过,这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I（漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路,与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器,三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件：1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉;缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC，3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量(正、负序）及同向的零序分量.只要是三相系统,就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因)。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种)，因此通过检测这两个不应正常出现的分量,就可以知道系统出了毛病（特别是单相接地时的零序分量）.下面再介绍用作图法简单得出各分量幅值与相角的方法,先决条件是已知三相的电压或电流(矢量值),当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样)的向量图(为看很清楚，不要画成太极端）。

（1 ）求零序分量：把三个向量相加求和。

正序、负序、零序电流的关系及保护对称分量法零序、正序、负序的理解与计算1、求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端箭头处。

注意B相只是平移不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量些时是箭头对箭头这个向量就是三相向量之和。

最后取此向量幅值的三分一。

这就是零序分量的幅值方向与此向量是一样的。

2、求正序分量：对原来三相向量图先作下面的处理，A相的不动B相逆时针转120度C相顺时针转120度因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一这就得到正序的A相用A相向量的幅值按相差120度的方法分别画出B、C 两相。

这就得出了正序分量。

3、求负序分量注意原向量图的处理方法与求正序时不一样。

A相的不动B相顺时针转120度C相逆时针转120度因此得到新的向量图。

下面的方法就与正序时一样了。

对电机回路来说是三相三线线制Ia+Ib+Ic=0三相不对称时也成立。

当Ia+Ib+Ic≠0时必有一相接地对地有有漏电流对三相四线制则为Ia+Ib+Ic+Io=0成立只要无漏电三相不对称时也成立因此零序电流通常作为漏电故障判断的参数。

负序电流则不同其主要应用于三相三线的电机回路在没有漏电的情况下即Ia+Ib+Ic=0三相不对称时也会产生负序电流负序电流常作为电机故障判断注意了Ia+Ib+Ic=0与三相对称不是一回事Ia+Ib+Ic=0时三相仍可能不对称。

注意了三相不平衡与零序电流不可混淆呀三相不平衡时不一定会有零序电流的同样有零序电流时三相仍可能为对称的。

这句话对吗?前面好几位把两者混淆了吧正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。

只要是三相系统一般针对三相三线制的电机回路就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。

对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零。

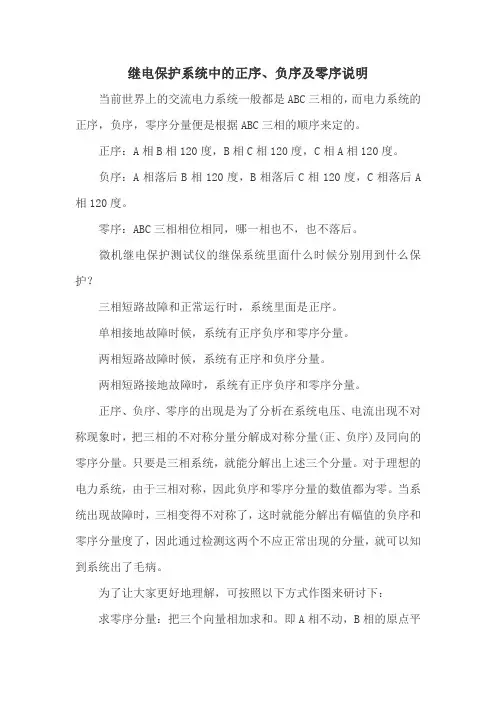

继电保护系统中的正序、负序及零序说明当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相B相120度，B相C相120度，C相A相120度。

负序：A相落后B相120度，B相落后C相120度，C相落后A 相120度。

零序：ABC三相相位相同，哪一相也不，也不落后。

微机继电保护测试仪的继保系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序负序和零序分量。

正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量(正、负序)及同向的零序分量。

只要是三相系统，就能分解出上述三个分量。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了，因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病。

为了让大家更好地理解，可按照以下方式作图来研讨下：求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端，注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量，这个向量就是三相向量之和。

后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。

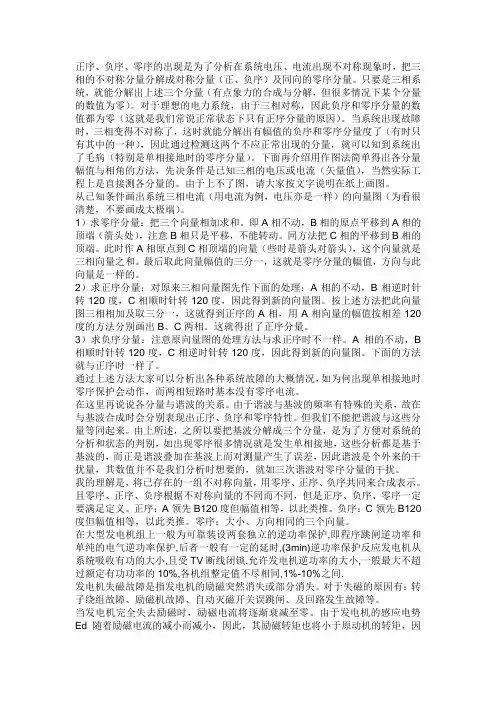

1 正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。由于上不了图，请大家按文字说明在纸上画图。 从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。 1）求零序分量：把三个向量相加求和。即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。同方法把C相的平移到B相的顶端。此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。 2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。这就得出了正序分量。 3）求负序分量：注意原向量图的处理方法与求正序时不一样。A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。下面的方法就与正序时一样了。 通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。 在这里再说说各分量与谐波的关系。由于谐波与基波的频率有特殊的关系，故在与基波合成时会分别表现出正序、负序和零序特性。但我们不能把谐波与这些分量等同起来。由上所述，之所以要把基波分解成三个分量，是为了方便对系统的 2

当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序负序和零序分量。

1、零序电流:在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

2、零序电抗：零序参数(阻抗)与网络结构,特别是和变压器的接线方式及中性点接地方式有关。

一般情况下,零序参数(阻抗)及零序网络结构与正、负序网络不一样。

对于变压器,零序电抗则与其结构(三个单相变压器组还是三柱变压器)、绕组的连接(△或Y)和接地与否等有关。

当三相变压器的一侧接成三角形或中性点不接地的星形时,从这一侧来看,变压器的零序电抗总是无穷大的。

因为不管另一侧的接法如何,在这一侧加以零序电压时,总不能把零序电流送入变压器。

所以只有当变压器的绕组接成星形,并且中性点接地时,从这星形侧来看变压器,零序电抗才是有限的(虽然有时还是很大的)。

对于输电线路,零序电抗与平行线路的回路数,有无架空地线及地线的导电性能等因素有关。

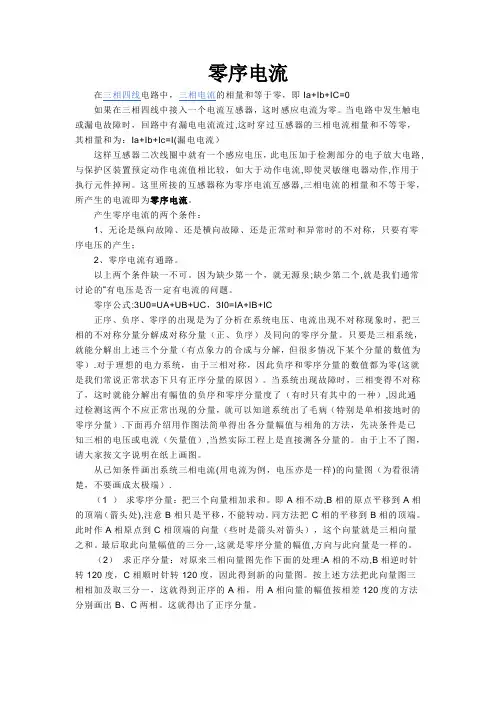

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过,这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路,与保护区装置预定动作电流值相比较，如大于动作电流,即使灵敏继电器动作,作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器,三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件：1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉;缺少第二个,就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC，3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）.对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零(这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种）,因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛病（特别是单相接地时的零序分量）.下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值）,当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流(用电流为例，电压亦是一样)的向量图（为看很清楚，不要画成太极端）.（1 ）求零序分量：把三个向量相加求和。

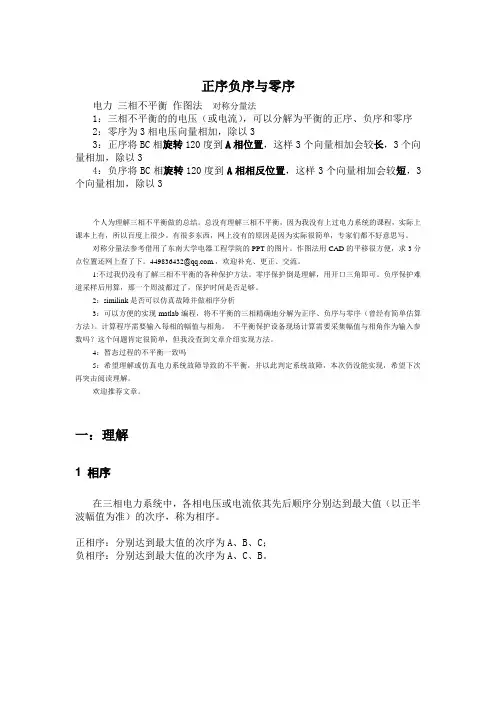

正序负序与零序电力三相不平衡作图法对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序2：零序为3相电压向量相加，除以33：正序将BC相旋转120度到A相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC相旋转120度到A相相反位置，这样3个向量相加会较短，3个向量相加，除以3个人为理解三相不平衡做的总结。

总没有理解三相不平衡，因为我没有上过电力系统的课程，实际上课本上有，所以百度上很少。

有很多东西，网上没有的原因是因为实际很简单，专家们都不好意思写。

对称分量法参考借用了东南大学电器工程学院的PPT的图片。

作图法用CAD的平移很方便，求3分点位置还网上查了下。

449836432@.，欢迎补充、更正、交流。

1:不过我仍没有了解三相不平衡的各种保护方法。

零序保护倒是理解，用开口三角即可。

负序保护难道采样后用算，那一个周波都过了，保护时间是否足够。

2：similink是否可以仿真故障并做相序分析3：可以方便的实现matlab编程，将不平衡的三相精确地分解为正序、负序与零序（曾经有简单估算方法）。

计算程序需要输入每相的幅值与相角。

不平衡保护设备现场计算需要采集幅值与相角作为输入参数吗？这个问题肯定很简单，但我没查到文章介绍实现方法。

4：暂态过程的不平衡一致吗5：希望理解或仿真电力系统故障导致的不平衡，并以此判定系统故障，本次仍没能实现，希望下次再突击阅读理解。

欢迎推荐文章。

一：理解1 相序在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最大值的次序为A、B、C；负相序：分别达到最大值的次序为A、C、B。

对于理想的电力系统，只有正序分量。

以电压为例。

对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有一个独立变量。

如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算子j120e =α2不对称运行状态的主要原因（1）外施电压不对称，三相电流也不对称。

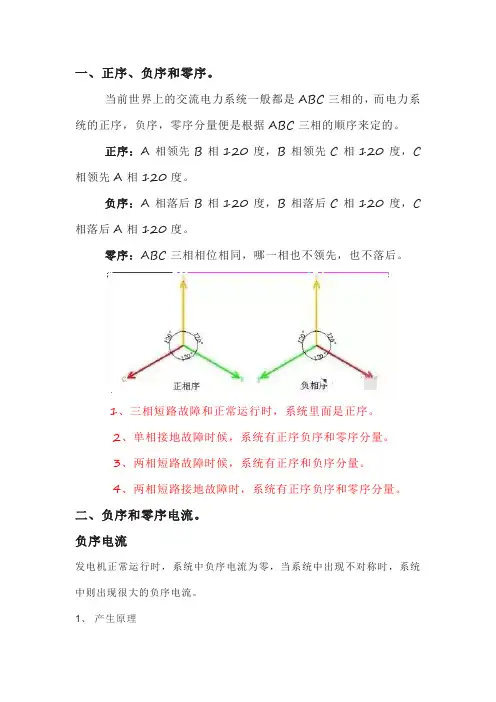

一、正序、负序和零序。

当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C 相领先A相120度。

负序：A相落后B相120度，B相落后C相120度，C 相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

1、三相短路故障和正常运行时，系统里面是正序。

2、单相接地故障时候，系统有正序负序和零序分量。

3、两相短路故障时候，系统有正序和负序分量。

4、两相短路接地故障时，系统有正序负序和零序分量。

二、负序和零序电流。

负序电流发电机正常运行时，系统中负序电流为零，当系统中出现不对称时，系统中则出现很大的负序电流。

1、产生原理负序电流所产生的旋转磁场方向与转子的运动方向相反，以两倍同步转速切割转子，在转子中感生出倍频电流，倍频电流主要部分在转子表层沿轴向流动，这个电流可达到极大数值，会在转子表面某些接触部位引起高温，发生严重电灼伤，同时局部高温还有可能使护环松脱的危险；另外，由负序磁场产生的两倍交变电磁转矩，使机组产生100HZ振动，引起金属疲劳和机械损伤。

2、正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量了。

3、中国有关规程对发电机正常运行负序电流的规定：汽轮发电机的长期允许负序电流为6% ~ 8%发电机额定电流；水轮发电机的长期允许负序电流为12%发电机额定电流。

对不对称负荷、非全相运行以及不对称短路引起的转子表层过负荷，50MW及以上A值（转子表面承受负序电流能力的常数）大于等于10的发电机，应装设定时限负序过负荷保护。

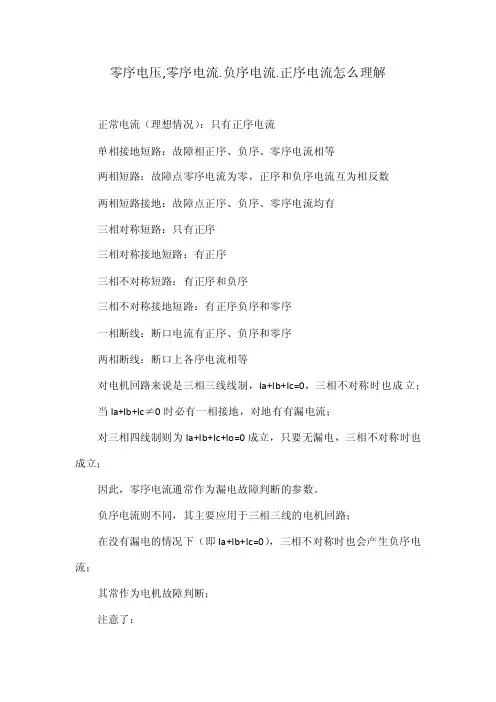

零序电压,零序电流.负序电流.正序电流怎么理解正常电流（理想情况）：只有正序电流单相接地短路：故障相正序、负序、零序电流相等两相短路：故障点零序电流为零，正序和负序电流互为相反数两相短路接地：故障点正序、负序、零序电流均有三相对称短路：只有正序三相对称接地短路：有正序三相不对称短路：有正序和负序三相不对称接地短路：有正序负序和零序一相断线：断口电流有正序、负序和零序两相断线：断口上各序电流相等对电机回路来说是三相三线线制，Ia+Ib+Ic=0，三相不对称时也成立；当Ia+Ib+Ic≠0时必有一相接地，对地有有漏电流；对三相四线制则为Ia+Ib+Ic+Io=0成立，只要无漏电，三相不对称时也成立；因此，零序电流通常作为漏电故障判断的参数。

负序电流则不同，其主要应用于三相三线的电机回路；在没有漏电的情况下（即Ia+Ib+Ic=0），三相不对称时也会产生负序电流；其常作为电机故障判断；注意了：Ia+Ib+Ic=0与三相对称不是一回事；Ia+Ib+Ic=0时，三相仍可能不对称。

注意了：三相不平衡与零序电流不可混淆呀！三相不平衡时，不一定会有零序电流的；同样有零序电流时，三相仍可能为对称的。

前面好几位把两者混淆了吧！正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，一般针对三相三线制的电机回路，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

正序负序与零序电力三相不平衡作图法对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序2：零序为3相电压向量相加，除以33：正序将BC相旋转120度到A相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC相旋转120度到A相相反位置，这样3个向量相加会较短，3个向量相加，除以3个人为理解三相不平衡做的总结。

总没有理解三相不平衡，因为我没有上过电力系统的课程，实际上课本上有，所以百度上很少。

有很多东西，网上没有的原因是因为实际很简单，专家们都不好意思写。

对称分量法参考借用了东南大学电器工程学院的PPT的图片。

作图法用CAD的平移很方便，求3分点位置还网上查了下。

449836432@.，欢迎补充、更正、交流。

1:不过我仍没有了解三相不平衡的各种保护方法。

零序保护倒是理解，用开口三角即可。

负序保护难道采样后用算，那一个周波都过了，保护时间是否足够。

2：similink是否可以仿真故障并做相序分析3：可以方便的实现matlab编程，将不平衡的三相精确地分解为正序、负序与零序（曾经有简单估算方法）。

计算程序需要输入每相的幅值与相角。

不平衡保护设备现场计算需要采集幅值与相角作为输入参数吗？这个问题肯定很简单，但我没查到文章介绍实现方法。

4：暂态过程的不平衡一致吗5：希望理解或仿真电力系统故障导致的不平衡，并以此判定系统故障，本次仍没能实现，希望下次再突击阅读理解。

欢迎推荐文章。

一：理解1 相序在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最大值的次序为A、B、C；负相序：分别达到最大值的次序为A、C、B。

对于理想的电力系统，只有正序分量。

以电压为例。

对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有一个独立变量。

如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算子j120e =α2不对称运行状态的主要原因（1）外施电压不对称，三相电流也不对称。

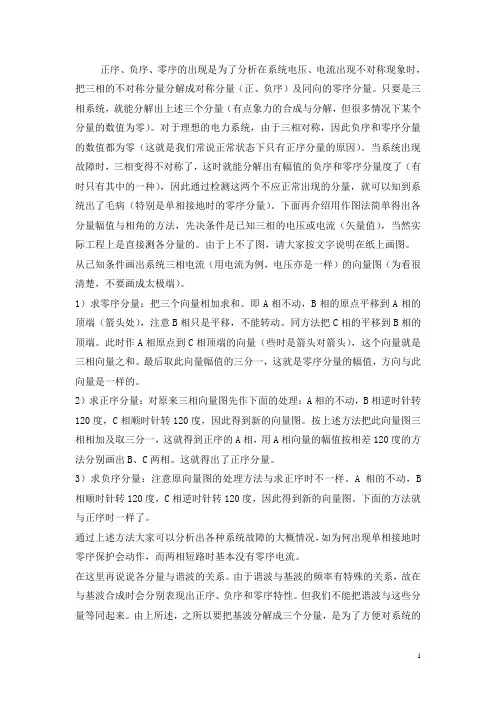

正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

3）求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B 相顺时针转120度，C相逆时针转120度，因此得到新的向量图。

下面的方法就与正序时一样了。

通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。

在这里再说说各分量与谐波的关系。
