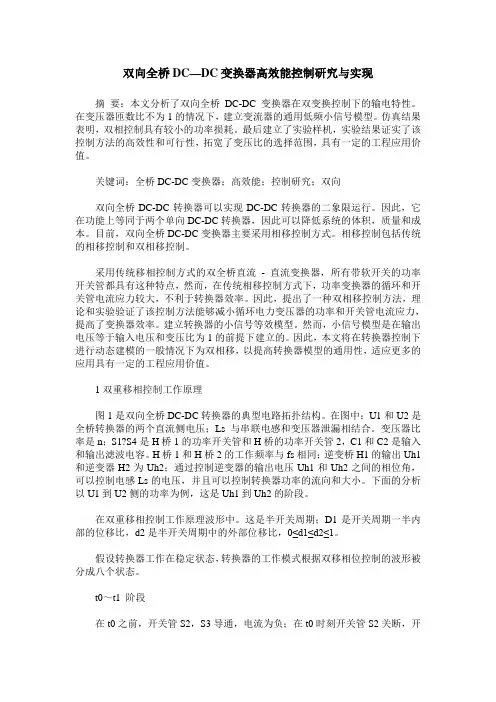

双向全桥DC—DC变换器高效能控制研究与实现摘要：本文分析了双向全桥DC-DC变换器在双变换控制下的输电特性。

在变压器匝数比不为1的情况下，建立变流器的通用低频小信号模型。

仿真结果表明，双相控制具有较小的功率损耗。

最后建立了实验样机，实验结果证实了该控制方法的高效性和可行性，拓宽了变压比的选择范围，具有一定的工程应用价值。

关键词：全桥DC-DC变换器；高效能；控制研究；双向双向全桥DC-DC转换器可以实现DC-DC转换器的二象限运行。

因此，它在功能上等同于两个单向DC-DC转换器，因此可以降低系统的体积，质量和成本。

目前，双向全桥DC-DC变换器主要采用相移控制方式。

相移控制包括传统的相移控制和双相移控制。

采用传统移相控制方式的双全桥直流- 直流变换器，所有带软开关的功率开关管都具有这种特点，然而，在传统相移控制方式下，功率变换器的循环和开关管电流应力较大，不利于转换器效率。

因此，提出了一种双相移控制方法，理论和实验验证了该控制方法能够减小循环电力变压器的功率和开关管电流应力，提高了变换器效率。

建立转换器的小信号等效模型。

然而，小信号模型是在输出电压等于输入电压和变压比为1的前提下建立的。

因此，本文将在转换器控制下进行动态建模的一般情况下为双相移，以提高转换器模型的通用性，适应更多的应用具有一定的工程应用价值。

1双重移相控制工作原理图1是双向全桥DC-DC转换器的典型电路拓扑结构。

在图中：U1和U2是全桥转换器的两个直流侧电压；Ls与串联电感和变压器泄漏相结合。

变压器比率是n；S1?S4是H桥1的功率开关管和H桥的功率开关管2，C1和C2是输入和输出滤波电容。

H桥1和H桥2的工作频率与fs相同；逆变桥H1的输出Uh1和逆变器H2为Uh2；通过控制逆变器的输出电压Uh1和Uh2之间的相位角，可以控制电感Ls的电压，并且可以控制转换器功率的流向和大小。

下面的分析以U1到U2侧的功率为例，这是Uh1到Uh2的阶段。
