双向DCDC变换器的研究一、本文概述随着能源科技的不断进步和可再生能源的日益普及，电力电子技术在能源转换和管理中发挥着越来越重要的作用。
双向DC-DC变换器作为一种重要的电力电子设备，具有在宽范围内调节电压、实现能量的双向流动以及高效率的能量转换等特点，因此在电动汽车、储能系统、微电网等领域具有广泛的应用前景。
本文旨在对双向DC-DC变换器进行深入研究，分析其工作原理、拓扑结构、控制策略以及优化方法，以期为该领域的发展提供理论支持和实践指导。
本文将介绍双向DC-DC变换器的基本概念和分类，阐述其在不同应用场景中的重要作用。
接着，将重点分析几种典型的双向DC-DC变换器拓扑结构，包括其工作原理、性能特点以及适用场景。
在此基础上，本文将探讨双向DC-DC变换器的控制策略，包括传统的控制方法和现代的控制算法，分析各自的优缺点，并提出改进和优化方法。
本文还将关注双向DC-DC变换器的效率优化问题，研究如何通过降低损耗、提高转换效率来实现更高效的能量转换。
还将探讨双向DC-DC 变换器在实际应用中面临的挑战和问题，如电磁干扰、热管理、可靠性等，并提出相应的解决方案。
本文将总结双向DC-DC变换器的研究现状和发展趋势，展望未来的研究方向和应用前景。
通过本文的研究，期望能够为双向DC-DC变换器的设计、优化和应用提供有益的参考和启示。
二、双向DCDC变换器的基本原理与结构双向DC-DC变换器，又称为双向直流转换器或可逆DC-DC变换器，是一种特殊的电力电子装置，它能够在两个方向上进行电压和电流的转换。
这种转换器不仅可以像传统的DC-DC变换器那样将一个直流电压转换为另一个直流电压，而且还可以在两个方向上进行这种转换，即既可以实现升压也可以实现降压。
双向DC-DC变换器的基本原理基于电力电子转换技术，主要利用开关管和相应的控制策略，实现电源和负载之间的能量转换。
其核心部分包括开关管、滤波器、变压器以及相应的控制电路。

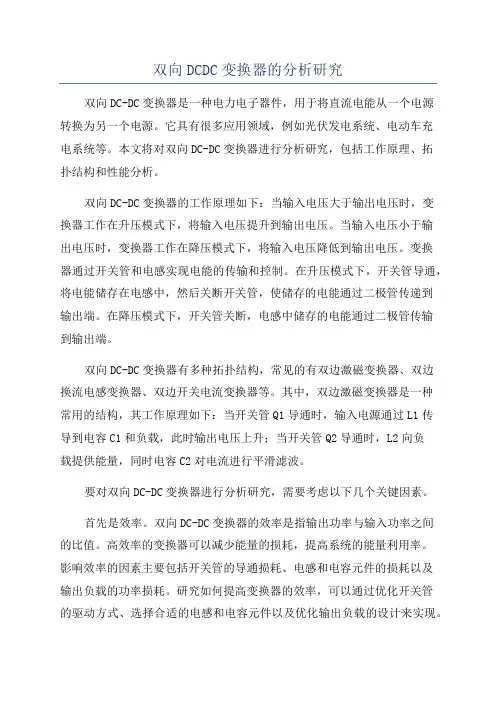

双向DCDC变换器的分析研究双向DC-DC变换器是一种电力电子器件，用于将直流电能从一个电源转换为另一个电源。
它具有很多应用领域，例如光伏发电系统、电动车充电系统等。
本文将对双向DC-DC变换器进行分析研究，包括工作原理、拓扑结构和性能分析。
双向DC-DC变换器的工作原理如下：当输入电压大于输出电压时，变换器工作在升压模式下，将输入电压提升到输出电压。
当输入电压小于输出电压时，变换器工作在降压模式下，将输入电压降低到输出电压。
变换器通过开关管和电感实现电能的传输和控制。
在升压模式下，开关管导通，将电能储存在电感中，然后关断开关管，使储存的电能通过二极管传递到输出端。
在降压模式下，开关管关断，电感中储存的电能通过二极管传输到输出端。
双向DC-DC变换器有多种拓扑结构，常见的有双边激磁变换器、双边换流电感变换器、双边开关电流变换器等。
其中，双边激磁变换器是一种常用的结构，其工作原理如下：当开关管Q1导通时，输入电源通过L1传导到电容C1和负载，此时输出电压上升；当开关管Q2导通时，L2向负载提供能量，同时电容C2对电流进行平滑滤波。
要对双向DC-DC变换器进行分析研究，需要考虑以下几个关键因素。
首先是效率。
双向DC-DC变换器的效率是指输出功率与输入功率之间的比值。
高效率的变换器可以减少能量的损耗，提高系统的能量利用率。
影响效率的因素主要包括开关管的导通损耗、电感和电容元件的损耗以及输出负载的功率损耗。
研究如何提高变换器的效率，可以通过优化开关管的驱动方式、选择合适的电感和电容元件以及优化输出负载的设计来实现。
其次是稳定性。
双向DC-DC变换器的稳定性是指输出电压稳定在期望值附近的能力。
稳定性的分析主要包括输出电压的波动范围，以及对输入电压和输出负载变化的响应能力。
实际应用中，稳定性是非常重要的，因为电子系统对电压的稳定性要求很高。
研究如何提高变换器的稳定性，可以通过选择合适的控制策略和设计均衡电压环路来实现。

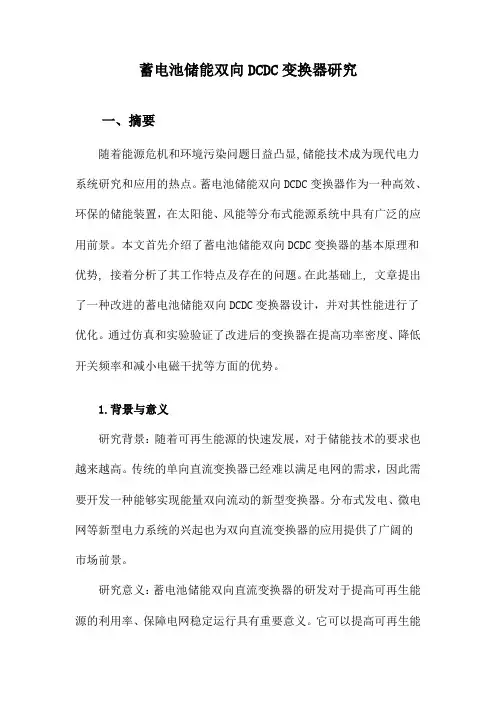

蓄电池储能双向DCDC变换器研究一、摘要随着能源危机和环境污染问题日益凸显,储能技术成为现代电力系统研究和应用的热点。
蓄电池储能双向DCDC变换器作为一种高效、环保的储能装置，在太阳能、风能等分布式能源系统中具有广泛的应用前景。
本文首先介绍了蓄电池储能双向DCDC变换器的基本原理和优势, 接着分析了其工作特点及存在的问题。
在此基础上, 文章提出了一种改进的蓄电池储能双向DCDC变换器设计，并对其性能进行了优化。
通过仿真和实验验证了改进后的变换器在提高功率密度、降低开关频率和减小电磁干扰等方面的优势。
1.背景与意义研究背景：随着可再生能源的快速发展，对于储能技术的要求也越来越高。
传统的单向直流变换器已经难以满足电网的需求，因此需要开发一种能够实现能量双向流动的新型变换器。
分布式发电、微电网等新型电力系统的兴起也为双向直流变换器的应用提供了广阔的市场前景。
研究意义：蓄电池储能双向直流变换器的研发对于提高可再生能源的利用率、保障电网稳定运行具有重要意义。
它可以提高可再生能源的渗透率，促进新能源产业的发展；它可以增强电网的稳定性和可靠性，降低弃风、弃光等现象的发生；它可以推动新能源汽车等新兴产业的发展，为经济增长注入新的动力。
蓄电池储能双向直流变换器的研究具有重要的理论价值和实际意义。
本文将从多个方面展开研究，以期为新能源领域的发展提供有力支持。
本文将详细介绍蓄电池储能双向直流变换器的技术原理、关键技术及优化策略等方面的内容。
2.研究内容与方法蓄电池储能双向DCDC变换器（Battery Energy Storage Brushless DCDC Converter, BESS DCDC Converter）是一种将电能转换为化学能并存储在电池中，再将化学能转换为电能使用的重要装置。
由于其在可再生能源领域的广泛应用以及在电动汽车、智能电网等方面的巨大潜力，对其研究与开发显得尤为重要。
BESS DCDC变换器的研究内容主要包括：高性能、低成本、长寿命、高可靠性以及安全的充电和放电技术等方面。

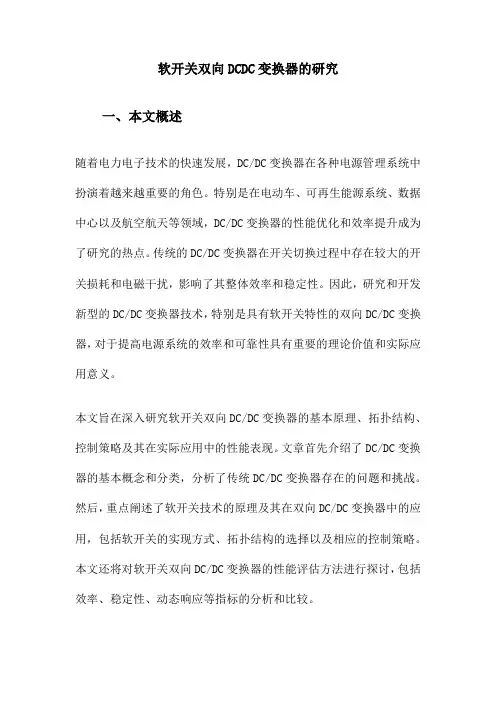

软开关双向DCDC变换器的研究一、本文概述随着电力电子技术的快速发展，DC/DC变换器在各种电源管理系统中扮演着越来越重要的角色。
特别是在电动车、可再生能源系统、数据中心以及航空航天等领域，DC/DC变换器的性能优化和效率提升成为了研究的热点。
传统的DC/DC变换器在开关切换过程中存在较大的开关损耗和电磁干扰，影响了其整体效率和稳定性。
因此，研究和开发新型的DC/DC变换器技术，特别是具有软开关特性的双向DC/DC变换器，对于提高电源系统的效率和可靠性具有重要的理论价值和实际应用意义。
本文旨在深入研究软开关双向DC/DC变换器的基本原理、拓扑结构、控制策略及其在实际应用中的性能表现。
文章首先介绍了DC/DC变换器的基本概念和分类，分析了传统DC/DC变换器存在的问题和挑战。
然后，重点阐述了软开关技术的原理及其在双向DC/DC变换器中的应用，包括软开关的实现方式、拓扑结构的选择以及相应的控制策略。
本文还将对软开关双向DC/DC变换器的性能评估方法进行探讨，包括效率、稳定性、动态响应等指标的分析和比较。
本文将通过仿真和实验验证，对所研究的软开关双向DC/DC变换器的性能进行验证和评估。
通过对比分析不同拓扑结构和控制策略下的实验结果，为软开关双向DC/DC变换器的优化设计和实际应用提供有益的参考和指导。
本文的研究成果将为电力电子技术的发展和电源系统的性能提升提供新的思路和解决方案。
二、软开关双向DCDC变换器的基本原理软开关双向DC-DC变换器是一种新型的电力转换装置，它结合了软开关技术和双向DC-DC变换器的优点，旨在提高转换效率、减小开关损耗和降低电磁干扰。
其基本原理主要涉及到软开关技术的运用以及双向DC-DC变换器的工作模式。
软开关技术通过在开关管电压或电流波形上引入零电压或零电流区间，实现了开关管的零电压开通（ZVT）或零电流关断（ZCS），从而极大地减小了开关损耗。
在软开关双向DC-DC变换器中，通过采用谐振电路、辅助开关或变压器等元件，实现了开关管的软开通和软关断，从而提高了变换器的效率。

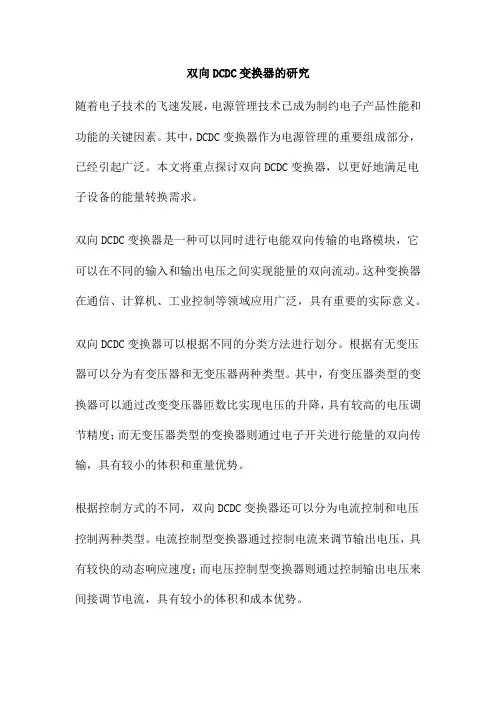

双向DCDC变换器的研究随着电子技术的飞速发展，电源管理技术已成为制约电子产品性能和功能的关键因素。
其中，DCDC变换器作为电源管理的重要组成部分，已经引起广泛。
本文将重点探讨双向DCDC变换器，以更好地满足电子设备的能量转换需求。
双向DCDC变换器是一种可以同时进行电能双向传输的电路模块，它可以在不同的输入和输出电压之间实现能量的双向流动。
这种变换器在通信、计算机、工业控制等领域应用广泛，具有重要的实际意义。
双向DCDC变换器可以根据不同的分类方法进行划分。
根据有无变压器可以分为有变压器和无变压器两种类型。
其中，有变压器类型的变换器可以通过改变变压器匝数比实现电压的升降，具有较高的电压调节精度；而无变压器类型的变换器则通过电子开关进行能量的双向传输，具有较小的体积和重量优势。
根据控制方式的不同，双向DCDC变换器还可以分为电流控制和电压控制两种类型。
电流控制型变换器通过控制电流来调节输出电压，具有较快的动态响应速度；而电压控制型变换器则通过控制输出电压来间接调节电流，具有较小的体积和成本优势。
双向DCDC变换器在不同领域具有广泛的应用。
在通信领域，双向DCDC 变换器可以用于基站电源、光端机等设备的能量供给；在计算机领域，双向DCDC变换器可以实现电源的模块化和高效化，提高系统的可靠性和稳定性；在工业控制领域，双向DCDC变换器可以实现分布式能源管理，提高能源利用效率。
双向DCDC变换器作为一种重要的电源管理技术，具有广泛的应用前景。
本文对双向DCDC变换器的深入研究，旨在为电子设备的能量转换需求提供更好的解决方案，并为相关领域的研究和应用提供参考和借鉴。
随着环境保护和能源效率问题日益受到重视，电动汽车的发展逐渐成为汽车工业的必然趋势。
在电动汽车中，双向DCDC变换器作为一种重要的电力电子设备，可以有效提高能量的利用率和系统的效率。
本文将对电动汽车双向DCDC变换器的研究进行深入探讨。
在国内外学者的研究中，双向DCDC变换器已取得了许多成果。
电动汽车双向DC-DC变换器的研究电动汽车双向DC/DC变换器的研究引言随着环境问题的日益突出和人们对能源资源的关注，电动汽车作为清洁能源交通工具得到了广泛的关注和推广。
而电动汽车中的双向DC/DC变换器作为关键的能量转换器件，对于电动汽车的性能和效能有着重要影响。
因此，本文旨在对电动汽车双向DC/DC变换器进行研究，探讨其工作原理、优势和挑战。
一、双向DC/DC变换器的工作原理双向DC/DC变换器是一种能够实现能量的双向转换的电子器件，在电动汽车中发挥着重要的作用。
其基本的工作原理是通过调整输入电压和输出电压之间的电压和电流关系，实现能量的转移和转换。
具体而言，双向DC/DC变换器由两个电感、两个开关管和一个电容组成。
当输入电压较高时，通过控制开关管的导通和关断，将电能从高压端转移到低压端，实现升压转换。
当输入电压较低时，通过控制开关管的导通和关断，将电能从低压端转移到高压端，实现降压转换。
这种双向的能量转换方式，可以满足电动汽车电池组充电和放电的需求。
二、双向DC/DC变换器的优势1. 提高能量利用率：双向DC/DC变换器能够实现能量的双向转换，充分利用电池组的能量，提高能量利用率，延长电动汽车的续航里程。
2. 实现快速充电：双向DC/DC变换器可以通过升压转换将输入电压提高到较高的水平，实现电动汽车的快速充电，在短时间内充满电池组。
3. 实现能量回馈：双向DC/DC变换器可以将电动汽车制动过程中产生的能量回馈到电池组中，减少制动能量的浪费，提高能量的利用效率。
三、双向DC/DC变换器的挑战1. 功率损耗问题：由于双向DC/DC变换器需要进行能量的转换和转移，其中会产生一定的功率损耗，降低了系统的能量利用率和工作效率。
2. 温度问题：由于功率损耗的存在，双向DC/DC变换器会产生一定的热量，导致温度升高。
过高的温度会影响系统的性能和寿命，因此有效的散热设计是非常重要的。
3. 控制问题：双向DC/DC变换器需要实时控制输出电压和电流的波形，并保持稳定。

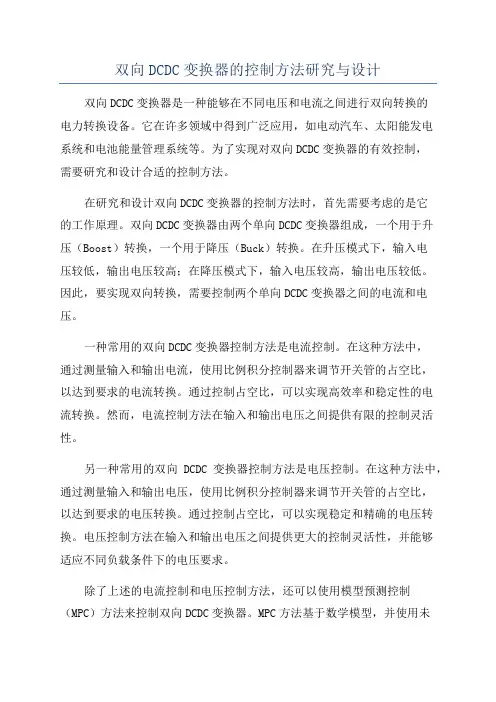

双向DCDC变换器的控制方法研究与设计双向DCDC变换器是一种能够在不同电压和电流之间进行双向转换的电力转换设备。
它在许多领域中得到广泛应用，如电动汽车、太阳能发电系统和电池能量管理系统等。
为了实现对双向DCDC变换器的有效控制，需要研究和设计合适的控制方法。
在研究和设计双向DCDC变换器的控制方法时，首先需要考虑的是它的工作原理。
双向DCDC变换器由两个单向DCDC变换器组成，一个用于升压（Boost）转换，一个用于降压（Buck）转换。
在升压模式下，输入电压较低，输出电压较高；在降压模式下，输入电压较高，输出电压较低。
因此，要实现双向转换，需要控制两个单向DCDC变换器之间的电流和电压。
一种常用的双向DCDC变换器控制方法是电流控制。
在这种方法中，通过测量输入和输出电流，使用比例积分控制器来调节开关管的占空比，以达到要求的电流转换。
通过控制占空比，可以实现高效率和稳定性的电流转换。
然而，电流控制方法在输入和输出电压之间提供有限的控制灵活性。
另一种常用的双向DCDC变换器控制方法是电压控制。
在这种方法中，通过测量输入和输出电压，使用比例积分控制器来调节开关管的占空比，以达到要求的电压转换。
通过控制占空比，可以实现稳定和精确的电压转换。
电压控制方法在输入和输出电压之间提供更大的控制灵活性，并能够适应不同负载条件下的电压要求。
除了上述的电流控制和电压控制方法，还可以使用模型预测控制（MPC）方法来控制双向DCDC变换器。
MPC方法基于数学模型，并使用未来的状态和输入信息来优化控制性能。
通过优化控制输入，可以实现更好的响应速度和稳定性。
然而，MPC方法需要较高的计算量和较长的计算时间，因此需要高性能的控制器。
在设计双向DCDC变换器的控制方法时，还需要考虑到其保护功能。
例如，过流保护可以通过监测输入和输出电流来实现，一旦电流超过设定值，控制器将采取相应的措施，如降低开关频率或切断电源。
过压和过温保护等功能也可以通过类似的方法来实现。
双向DCDC变换器研究
一、引言
随着能源和电力行业的发展，人们对电能质量和能源使用效率的要求
越来越高，对双向DCDC（双向低压直流-高压直流）变换器的研究也越来
越多。
双向DCDC变换器可以将低压直流电源转换为高压直流电源，或者
将高压直流电源转换为低压直流电源，有效提高电力系统的能源利用效率，减少能源损耗，从而满足电能质量改善和能源技术的发展需求。
二、双向DCDC变换器（Bidirectional DC/DC Converter）
双向DCDC变换器是将低压直流电源转换为高压直流电源的电子器件。
它利用半导体及其辅助电路来模拟正反变换过程，实现低压直流电源和高
压直流电源之间的互换。
它是一种双向转换器，可以同时完成正反转换，
主要用于电能质量技术方面的发展，如智能电网及新能源等应用。
三、双向DCDC变换器的调整
1、调节输出电压
调节输出电压的关键是控制反向电路的转换效率和输出电流，包括误
差放大器，比较器，调节电阻，芯片等等。
双向DCDC变换器的控制方法研究与设计双向DC-DC变换器（BDC）是一种能够将直流电能在两个方向上进行转换和传输的电力转换装置。
它可以将能量从一个电源送到另一个负载，同时还可以将能量反向传输。
因此，BDC在可再生能源系统、电动汽车和电网储能等领域具有广泛的应用前景。
BDC的控制方法研究与设计是实现高效能量转换和稳定输出的关键。
以下是一个基于脉宽调制（PWM）技术的BDC控制方法的研究与设计过程。
1.建立数学模型：根据BDC的电路结构，可以建立数学模型来描述其电压与电流之间的关系。
通过建立这个模型，可以分析系统的动态特性和稳态性能。
2.控制策略选择：根据应用需求和系统要求，选择适当的控制策略。
常见的控制策略包括PID控制、模糊控制和模型预测控制等。
需要考虑的因素包括系统的响应速度、稳态误差和鲁棒性等。
3.控制器设计：设计适当的控制器来实现所选控制策略。
控制器的作用是根据输出和参考输入之间的差异来调节脉宽调制信号，控制BDC的开关器件的开关状态。
常见的控制器包括比例控制器、积分控制器和微分控制器等，可以根据特定要求设计组合控制器。
4. 控制系统仿真：利用Matlab/Simulink等软件，将前面设计的数学模型和控制器进行仿真。
通过输入不同的电压、电流和负载条件，观察系统的响应和稳态性能。
根据仿真结果，优化控制器参数，满足设计要求。
5.硬件实现：根据仿真结果和优化的控制器参数，进行硬件实现。
选择适当的开关器件、电感和电容等元器件，设计BDC的电路。
由于BDC涉及高频开关和高电压等特殊要求，需要注意电路设计的可靠性和安全性。
6.实验验证：将设计的BDC系统进行实验验证。
输入不同的电压和负载条件，测试系统的响应和稳态性能。
根据实验结果，调整控制器参数和系统参数，进一步优化设计。
综上所述，双向DC-DC变换器的控制方法研究与设计是一个复杂的工程过程。
通过建立数学模型、选择适当的控制策略、设计控制器、进行仿真和实验验证，可以实现高效能量转换和稳定输出的目标。

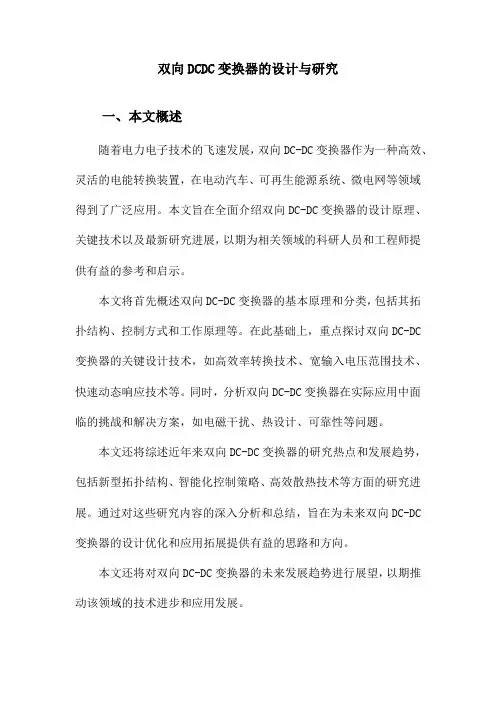

双向DCDC变换器的设计与研究一、本文概述随着电力电子技术的飞速发展，双向DC-DC变换器作为一种高效、灵活的电能转换装置，在电动汽车、可再生能源系统、微电网等领域得到了广泛应用。
本文旨在全面介绍双向DC-DC变换器的设计原理、关键技术以及最新研究进展，以期为相关领域的科研人员和工程师提供有益的参考和启示。
本文将首先概述双向DC-DC变换器的基本原理和分类，包括其拓扑结构、控制方式和工作原理等。
在此基础上，重点探讨双向DC-DC 变换器的关键设计技术，如高效率转换技术、宽输入电压范围技术、快速动态响应技术等。
同时，分析双向DC-DC变换器在实际应用中面临的挑战和解决方案，如电磁干扰、热设计、可靠性等问题。
本文还将综述近年来双向DC-DC变换器的研究热点和发展趋势，包括新型拓扑结构、智能化控制策略、高效散热技术等方面的研究进展。
通过对这些研究内容的深入分析和总结，旨在为未来双向DC-DC 变换器的设计优化和应用拓展提供有益的思路和方向。
本文还将对双向DC-DC变换器的未来发展趋势进行展望，以期推动该领域的技术进步和应用发展。
二、双向DCDC变换器的基本原理与分类双向DCDC变换器是一种能量转换装置，能够在两个不同电压等级之间实现电能的双向流动。
其基本原理和分类对于深入理解和应用该变换器具有重要意义。
双向DCDC变换器的基本工作原理基于电能的转换和传递。
它通过控制开关管的通断，将输入端的直流电能转换为高频交流电能，再通过滤波电路将其转换为输出端的直流电能。
在这个过程中，变换器不仅实现了电能的电压变换，还实现了电能的双向流动。
当变换器工作于正向模式时，它从低压侧吸收电能，经过变换后向高压侧输出电能；当变换器工作于反向模式时，它从高压侧吸收电能，经过变换后向低压侧输出电能。
这种双向流动的特性使得双向DCDC变换器在能量管理、储能系统、电动汽车等领域具有广泛的应用前景。
根据不同的分类标准，双向DCDC变换器可以分为多种类型。
双向DC/DC变换器的控制研究第一章绪论本章介绍了双向DC/DC变换器（Bi-directional DC/DC Converter，BDC)的基本原理概述、研究背景和应用前景，并指出了目前双向直流变换器在应用中遇到的主要问题。
1.1 双向DC/DC变换器概述所谓双向DC/DC变换器就是在保持输入、输出电压极性不变的情况下，根据具体需要改变电流的方向，实现双象限运行的双向直流/直流变换器。
相比于我们所熟悉的单向DC/DC 变换器实现了能量的双向传输。
实际上，要实现能量的双向传输，也可以通过将两台单向DC/DC变换器反并联连接，由于单向变换器主功率传输通路上一般都需要二极管，因此单个变换器能量的流通方向仍是单向的，且这样的连接方式会使系统体积和重量庞大，效率低下，且成本高。
所以，最好的方式就是通过一台变换器来实现能量的双向流动，BDC就是通过将单向开关和二极管改为双向开关，再加上合理的控制来实现能量的双向流动。
1.2 双向直流变换器的研究背景在20世纪80年代初期，由于人造卫星太阳能电源系统的体积和重量很大，美国学者提出了用双向Buck/Boost直流变换器来代替原有的充、放电器，从而实现汇流条电压的稳定。
之后，发表了大量文章对人造卫星应用蓄电池调节器进行了系统的研究，并应用到了实体中。
1994年，香港大学陈清泉教授将双向直流变换器应用到了电动车上，同年，F.Caricchi 等教授研制成功了用20kW水冷式双向直流变换器应用到电动车驱动，由于双向直流变换器的输入输出电压极性相反，不适合于电动车，所以他提出了一种Buck-Boost级联型双向直流变换器，其输入输出的负端共用。
1998年，美国弗吉尼亚大学李泽元教授开始研究双向直流变换器在燃料电池上的配套应用。
可见，航天电源和电动车辆的技术更新对双向直流变换器的发展应用具有很大的推动力，而开关直流变换器技术为双向DC/DC变换器的发展奠定了基础。
1994年，澳大利亚Felix A.Himmelstoss发表论文，总结出了不隔离双向直流变换器的拓扑结构。
他是在单管直流变换器的开关管上反并联二极管，在二极管上反并联开关管，从而构成四种不隔离的双向直流变换器：Buck-Boost、Buck/Boost、Cuk和Sepi-Zeta双向直流变换器。
隔离式双向直流变换器有正激、反激、推挽和桥式等拓扑结构。
反激式变换器是基于Buck/Boost直流变换器设计的，电路结构对称，相比之下更易于构成双向直流变换器。
但普通的反激式变换器容易产生电压尖峰和振荡，2001年陈刚博士提出了有源嵌位双向反激式直流变换器，有效的消除了电压尖峰和振荡，并且实现了开关管的零电流开关，减少了开关器件的电压应力。
推挽式变换器也具有对称的电路结构，且结构简单，但存在变压器的偏磁和漏感，从而限制了变换器的应用。
所以有学者提出，在输入输出电压相差较大的场合，可以应用由推挽变换器和半桥变换器组成的混合式变换器。
桥式直流变换器有两类电路：一种是双有源桥式变换器，电路结构对称，通过控制相位角来控制两直流电源间能量传输的方向和大小；另一种是由电压源型桥式直流变换器和电流源型直流变换器构成，且这两种电路都具有软开关特性。
1.3 双向直流变换器的应用前景双向DC/DC变换器主要应用在：电动汽车、太阳能电池阵、不停电电源（UPS）、分布式电站等方面。
1.3.1 在电动汽车中的应用近年来，考虑到环境污染和能源安全等方面，电动汽车的研究得到了飞速的发展。
电动汽车包括纯电动汽车、混合动力车和燃料电池电动汽车三大类。
双向DC/DC变换器是应用到电动汽车的一项重要技术。
目前，蓄电池电动汽车技术已经有了较成熟的发展，但由于蓄电池可靠性差且储能小，电动和内燃机驱动相结合的混合车辆的研究已经成为了我国一些企业和科研院所的发展重点。
混合电动车由无刷直流发电机、逆变器与驱动用交流电动机和蓄电池与双向直流变换等三部分组成。
其工作过程是：启动发动机，蓄电池通过双向直流变换器向无刷直流电机供电，无刷直流电机驱动发动机使其启动，作为电动机运行。
发动机正常工作后，传动发电机发出直流电，发电机的电能一方面给电池充电，另一方面给逆变器供电，使交流电动机工作，驱动车辆。
电动车加速时，发电机和蓄电池同时向逆变器供电，交流电动机输出功率加大。
车辆下坡或制动时，电动机转为再生制动状态，逆变器将电动机能量返回，通过双向直流变换器回到蓄电池。
燃料电池具有能量密度高、能量转换效率高等优点，是将化学能转换为电能的装置，它是未来电动车的首选能源。
在燃料电池供电的电动车系统中，由蓄电池提供压缩机电机的驱动能量，从而建立燃料电池电压，给其创造了启动条件。
正常运行时，压缩机电机的能量由燃料电池来提供，系统中逆变器带动的驱动电机的能量回馈到蓄电池中，同时，燃料电池给蓄电池充电。
其原理图如下图所示：1.3.2 在太阳能电池阵系统中的应用所有利用太阳能电源的航天器，都需要能量存储系统，该系统和太阳能电池阵组合起来，构成组合供电系统。
比较典型的是太阳能-蓄电池供电系统，主要有峰值功率跟踪系统和直接能量传送系统。
双向直流变换器起到了集蓄电池充放电为一体的作用，大大减小了体统的体积和重量。
1.3.3在不停电电源（UPS）中的应用原理：在不停电电源系统中，有一个充电单元给蓄电池充电，在充电单元异常掉电时，控制器通过检测电压和电流立即做出反应，用蓄电池通过放电单元来提供负载能量，并在一定时间段内保证直流总线电压的恒定，使外界的变化不会影响到对直流负载的连续供电。
而这个系统中的充放电单元就可以用双向DC/DC变换器来代替。
蓄电池在USP中采用双向DC/DC变换器可以起到以下的作用：1、中间变换、升降压，方便选配蓄电池；2、将电池充放电工作隔离开；3、优化充放电过程，提高充放电过程和蓄电池使用寿命；4、允许蓄电池和直流母线相互隔离，保证安全。
1.3.4在分布式电站方面的应用【5】分布式发电系统包括多种新型发电单元，许多发电单元输出为直流电源(燃料电池、太阳能等)，同时分布式发电系统内部能量是多路径流动，具备双向功率流动的典型特征，双向DC/DC变换器可以在分布式发电系统发挥重要作用。
1.4 本章小结本章主要对双向直流变换器的基本概念、应用背景以及发展前景进行了详细的介绍，并针对不同的应用方向进行了系统的描述，指出了目前双向变换器在发展过程中所遇到的主要的难题。
第二章双向DC/DC变换器的拓扑结构本章简单介绍了单向DC/DC变换器的基本原理和类型，并根据双向DC/DC变换器按照有无变压器隔离的分类，对各种典型双向DC/DC变换器的电路拓扑做了详细的介绍。
2.1 DC/DC变换器的基本原理与类型2.1.1 DC/DC变换器的基本原理DC/DC变换器即是把直流电压变换为另一数值的直流电压，是开关电源技术的一个分支。
它是由半导体功率器件作为的开关管、二极管、电感、电容、负载和直流电源构成的，通过使带滤波器的负载电路和直流电压时而接通、时而关断，使得负载上得到另一个直流电压。
在所有的DC/DC变换器中，Buck和Boost电路是最基本的。
2.1.2 DC/DC变换器的类型DC/DC变换器可以由输入输出之间是否有变压器而分为隔离型和非隔离型。
非隔离型的主要拓扑有：Buck降压变换器、Boost升压变换器、Buck-Boost升降压变换器、Cuk变换器、Sepic变换器和Zeta变换器。
隔离型的的主要拓扑有：正激、反激、推挽、半桥、全桥型变换器。
（1）非隔离型变换器VoutV V outVoutDVout下面主要介绍最基本的Buck降压变换器和Boost升压变换器的工作原理。
BUCK：当开关管导通时，电源通过电感L给电容C充电；当开关管关断时，电感L 续流，逐渐降低，电容上的电流由正逐渐降为零，并变成负向。
进而开关管再次导通，电感上电流增加。
V gsiiV gsiiBOOST：当开关管导通时，电源向电感储能，电感电流增加，负载由电容供电；当开关管关断时，电感电流减小，电感电势与输入电压叠加，迫使二极管D导通，一起向负载供电，并同时向电容C充电。
V gs i iV gs i i（2）隔离型变换器D下面主要介绍反激式变换器的工作原理：它是由电感变压器T 、功率晶体管Q 、二极管D 和滤波电容C 组成。
晶体管受驱动信号驱动，周期的导通与关断。
当开关管导通时，在理想情况下，输入电压全部加在电感变压器初级上，变压器初级感应电势同名端为正，次级同名端也为正，二极管反偏截止，所以电感变压器此时作为电感运行，电源向电感储能，由输出电容向负载供电；当开关管关断时，电感能量不能突变，变压器各线圈感应电势反号，同名端为负，迫使二极管导通，电感能量逐步转为电场能量向负载放电和向电容充电。
V gsii Du D2.2 双向DC/DC变换器的电路拓扑绪论中已经提到，双向DC/DC变换器是在保持输入、输出电压极性不变的情况下，根据需要改变电流方向，通过在开关管上反并联二极管、在二极管上反并联开关管再加上适当的控制来实现能量的双向传输的变换器。
它可以根据有无变压器隔离分为隔离型和非隔离型。
2.2.1 非隔离型双向DC/DC变换器非隔离型双向DC/DC变换器的主要拓扑有：双向Buck-Boost变换器、双向Buck/Boost 变换器、双向Cuk变换器和双向Sepic-Zeta变换器。
D2C3下面主要介绍双向Buck-Boost变换器和双向Buck/Boost 变换器的拓扑结构。
双向Buck-Boost变换器：是由Buck变换器变换而来的，在晶体管Q上反并联二极管D，在二极管D上反并联晶体管Q，该电路便是双向DC/DC变换器。
它可以工作于两种模式：降压模式和升压模式。
当能量从V1流向V2，Q1工作，Q2不工作，V1为电源端，则该变换器为Buck变换器；当能量从V2流向V1，Q2工作，Q1不工作，V2作为电源端，则该变换器为Boost变换器。
若两侧都有电源，则能量流动方式取决于两电源电压大小和占空比的大小，两端的电压极性相同，V1<V2。
双向Buck/Boost 变换器：与单向Buck/Boost变换器拓扑不同的是，在原开关管处反并联二极管，在原二极管处反并联开关管，Q1和Q2互补方式导通，两者间应设定死去时间，以避免同时导通，其与Buck-Boost不同的是：V1和V2电压是反极性的，且其大小任意。
2.2.2 隔离型双向DC/DC变换器隔离型双向DC/DC变换器是在非隔离型的基础上发展起来的，相对要复杂得多，对于变压器，稳态时实现磁化和去磁伏秒面积相等是保证其正常工作防止铁芯磁饱和的关键【9】。
一般隔离型双向DC/DC变换器常应用在电压传输比大、功率高、需要电气隔离的场合。
