编号：__________基于FPGA实现FIR数字滤波电路的设计及应用（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日车辆在动态称重时，作用在平台上的力除真实轴重外，还有许多因素产生的干扰力，如：车速、车辆自身谐振、路面激励、轮胎驱动力等，给动态称重实现高测量造成很大困难。
若在消除干扰的过程中采用模拟方法滤波，参数则不能过大，否则将产生过大的延迟导致不能实现实时处理，从而造成滤波后的信号仍然含有相当一部分的噪声。
所以必须采用数字滤波消除干扰。
FIR滤波的原理及实现本文采用FIR数字滤波，其原理如公式1所示。
Y（n）=（1）其中h（k）为系统滤波参数，x（n）为采集的信号，Y （n）为滤波后的输出信号。
FIR滤波器的h（n）0≤n≤N-1H（z）=（2）在本文中N=17。
由于h（n）具有对称性质，即：h（n）=h（N-1-n）（n=0，1，。
..，（N-1）/2）（3）这样就可以把FIR滤波器设计成具有线性相位。
利用这一情况，可以得到的乘法结构，需要（N+1）/2次乘法，仅是级联或并联结构所需次数的一半，因此，实际应用中多采用此方法。
我们选用17点的FIR滤波算法，这样实现 FIR卷积运算需要执行9次乘法和16次加法。
为了实现数据的实时处理，需要在20ms内完成这个卷积运算，如果选用单片机89C51（12M晶振）则无法实现。
所以我们选用了Altera公司的FLEX10K20。
FLEX10K系列是工业界个嵌入式的PLD，采用重复可构造的CMOSSRAM工艺，把连续的快速通道互连与独特的嵌入式阵列结构相结合，同时也结合了众多可编程器件的优点来完成普通门阵列的宏功能。
具有高密度、低成本、低功率等特点。
图1硬件结构框图硬件设计由于我们选用的AD1674芯片转换时间为10ms，而所设计的电路每隔20ms启动转换，所以有足够的时间完成模数转换。

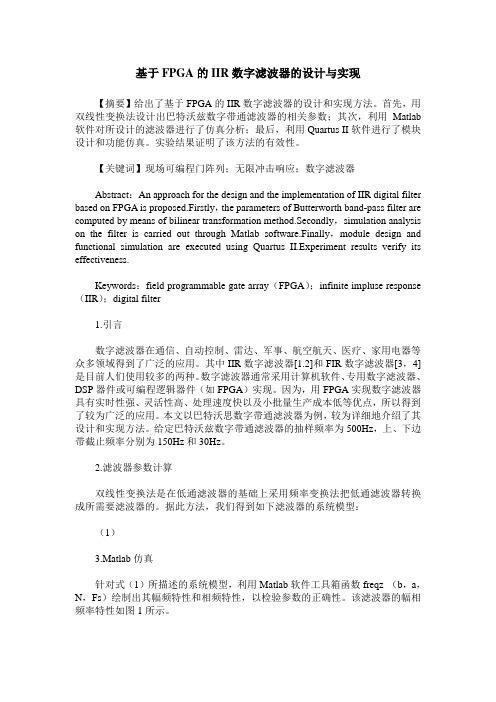

基于FPGA的IIR数字滤波器的设计与实现【摘要】给出了基于FPGA的IIR数字滤波器的设计和实现方法。
首先，用双线性变换法设计出巴特沃兹数字带通滤波器的相关参数；其次，利用Matlab 软件对所设计的滤波器进行了仿真分析；最后，利用Quartus II软件进行了模块设计和功能仿真。
实验结果证明了该方法的有效性。
【关键词】现场可编程门阵列；无限冲击响应；数字滤波器Abstract：An approach for the design and the implementation of IIR digital filter based on FPGA is proposed.Firstly，the parameters of Butterworth band-pass filter are computed by means of bilinear transformation method.Secondly，simulation analysis on the filter is carried out through Matlab software.Finally，module design and functional simulation are executed using Quartus II.Experiment results verify its effectiveness.Keywords：field programmable gate array（FPGA）；infinite impluse response （IIR）；digital filter1.引言数字滤波器在通信、自动控制、雷达、军事、航空航天、医疗、家用电器等众多领域得到了广泛的应用。
其中IIR数字滤波器[1.2]和FIR数字滤波器[3，4]是目前人们使用较多的两种。
数字滤波器通常采用计算机软件、专用数字滤波器、DSP器件或可编程逻辑器件（如FPGA）实现。
《基于FPGA的改进中值滤波去噪算法结构设计》一、引言在数字信号处理和图像处理领域中，噪声抑制技术占据着至关重要的地位。
作为传统的噪声去噪算法之一，中值滤波法因其实用性及去噪效果得到广泛的应用。
随着现代科技的飞速发展，对实时性、可靠性和高效率的图像处理系统提出了更高的要求。
因此，本文提出了一种基于FPGA（现场可编程门阵列）的改进中值滤波去噪算法结构设计，旨在提高去噪效率和系统性能。
二、传统中值滤波算法概述传统中值滤波算法是一种非线性信号处理技术，主要用于去除噪声尤其是椒盐噪声。
其基本思想是用像素在其邻域中的中值来代替该像素的值，如果该像素值是噪声，那么其值会被邻域中的其他像素值所取代，从而达到去噪的效果。
然而，传统中值滤波在处理速度和灵活性上存在一定的局限性。
三、FPGA的特点及优势FPGA是一种可编程逻辑器件，具有并行计算、可定制和可扩展等优点。
与传统的通用处理器相比，FPGA在处理图像和信号时具有更高的效率和更低的功耗。
因此，利用FPGA实现改进的中值滤波去噪算法具有很大的潜力。
四、基于FPGA的改进中值滤波算法设计为了克服传统中值滤波算法的局限性，本文设计了一种基于FPGA的改进中值滤波去噪算法。
该算法主要包含以下几个部分：1. 邻域选择：选择合适的邻域大小和形状，以适应不同场景下的噪声抑制需求。
2. 并行化处理：利用FPGA的并行计算能力，同时处理多个像素点的中值计算，提高处理速度。
3. 窗口滑动：设计窗口滑动的控制逻辑，实现邻域的动态更新。
4. 错误检测与修正：增加错误检测机制，对计算结果进行校验，并针对错误进行修正。
五、结构设计在结构设计上，本文设计的基于FPGA的改进中值滤波去噪算法采用模块化设计思想。
主要包含以下几个模块：1. 输入模块：负责接收待处理的图像数据。
2. 中值计算模块：利用FPGA的并行计算能力，实现像素点的中值计算。
3. 窗口滑动控制模块：控制邻域的动态更新，实现窗口的滑动。
一种基于fpga的farrow滤波器及其实现方法随着数字信号处理技术的飞速发展，FPGA（现场可编程门阵列）因其在并行处理和实时性方面的优势，被广泛应用于通信、雷达等领域。
Farrow滤波器作为一种高效的多速率信号处理工具，也在FPGA上得到了广泛实现。
本文将详细介绍一种基于FPGA的Farrow滤波器及其实现方法。
一、FPGA简介FPGA是一种高度集成的可编程数字逻辑器件，用户可以根据需求对其进行编程，实现各种数字信号处理算法。
FPGA具有灵活性强、开发周期短、并行处理能力强等特点，使其在数字信号处理领域具有广泛的应用前景。
二、Farrow滤波器原理Farrow滤波器是一种基于多项式插值的滤波器，可以实现多速率信号处理。
其核心思想是通过调整插值多项式的系数，实现对信号采样率的转换。
Farrow滤波器具有线性相位、低延迟、低复杂度等优点，适用于通信系统中的多速率信号处理。
三、基于FPGA的Farrow滤波器实现方法1.设计原理基于FPGA的Farrow滤波器实现方法主要包括三个部分：滤波器系数计算、插值操作和滤波操作。
首先，根据所需的插值倍数和滤波器阶数，计算滤波器系数；其次，通过插值操作对输入信号进行上采样；最后，利用计算出的滤波器系数对上采样后的信号进行滤波处理。
2.滤波器系数计算Farrow滤波器的系数计算可以通过多种方法，如最小二乘法、矩阵求逆等。
在实际应用中，可以根据滤波器性能要求和FPGA的资源限制，选择合适的计算方法。
计算得到的滤波器系数需要存储在FPGA的BRAM（块随机存储器）中，以供后续插值和滤波操作使用。
3.插值操作插值操作是Farrow滤波器的核心部分，其主要作用是将输入信号的采样率提高。
在FPGA中，插值操作可以通过流水线技术实现，提高处理速度。
插值倍数可以根据实际需求进行设置，如2倍、4倍等。
4.滤波操作滤波操作是对插值后的信号进行处理，以消除混叠效应和降低噪声。
在FPGA中，滤波操作通常采用分布式算法（DA）实现，以减少资源消耗和功耗。
